PVC-joustojohdot on suunniteltu sähköliitäntöihin, joissa johdinta täytyy taivuttaa, reitittää laitteiden ympäri tai siirtää normaalin käytön aikana. Qiancheng tarjoaa kupari-PVC-joustolankaa ja PVC-kierrettyä joustojohtoa, jotka kattavat erilaiset johdotusrakenteet laiteliitäntöjä, laitteiden johdotuksia ja pienvirtasähkösovelluksia varten.

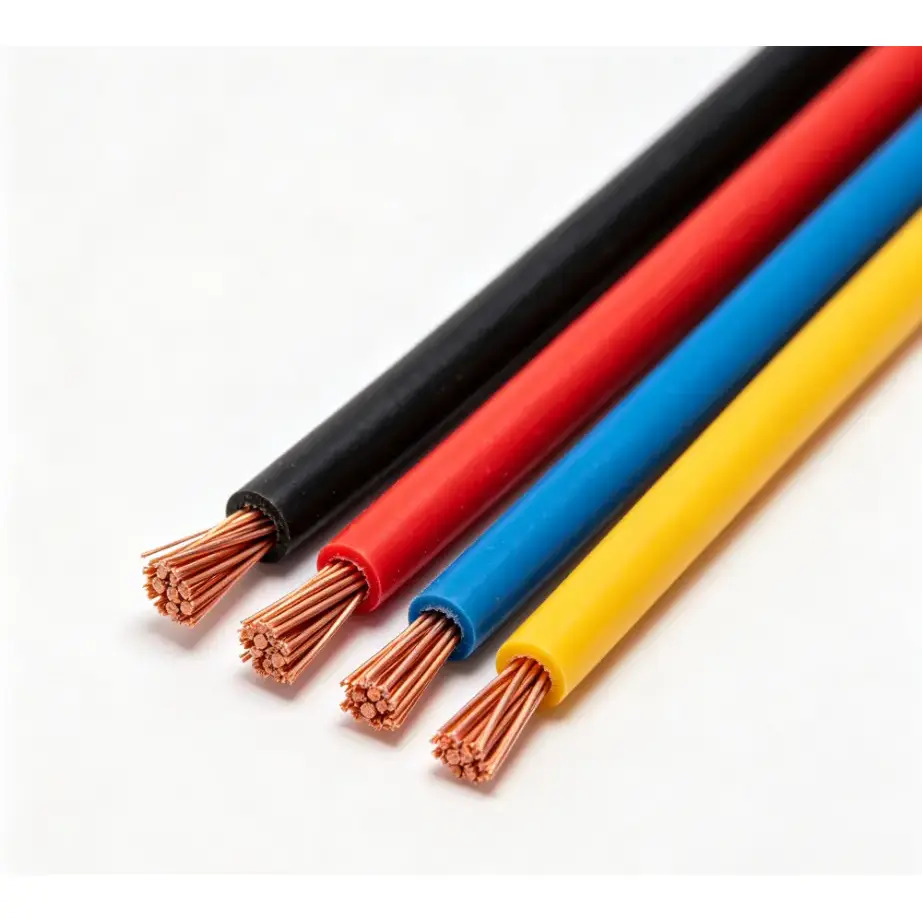

Tämä tyyppi käyttää useita hienoja kuparisäikeitä PVC-eristeen alla. Kiinteään johtimeen verrattuna kierretty rakenne mahdollistaa helpomman taivutuksen ja reitityksen, joten se sopii sisäisiin laitteiden johdotukseen, laiteliitäntöihin ja lyhyen matkan liikkuviin liitäntöihin.
Tämä rakenne koostuu kahdesta erikseen eristetystä johtimesta, jotka on kierretty yhteen. Parijärjestelyä käytetään sovelluksissa, joissa tarvitaan kaksi johdinta kompaktissa joustavassa muodossa, mukaan lukien pienitehoinen valaistus, kodin instrumentit ja tietyt pienvirtasignaaliliitännät.
| Tuote | Kapellimestari | ytimet | Tyypillinen käyttö |
|---|---|---|---|
| Kuparinen PVC joustava lanka | Hienosäikeinen kupari | Yksiytiminen | Laitteiden johdot, laiteliitännät ja siirrettävät virtaliitännät |
| PVC kierretty pari joustava johto | Monisäikeinen kupari | 2-ytiminen kierretty | Pienitehoinen valaistus, instrumentit ja pienvirtaliitännät |
Nämä kaksi rakennetta eivät ole keskenään vaihdettavissa kaikissa sovelluksissa. Yksijohtiminen joustava lanka valitaan yleensä silloin, kun yksittäiset johtimet reititetään erikseen, kun taas kierretty parirakenne pitää kaksi eristettyä johdinta yhdessä. Vaadittu johtimen koko, nimellisjännite ja liitäntätapa tulee vahvistaa ennen tuotteen määrittämistä.
| Tuote | Saatavilla koot | Jännitteen luokitus | Lisäasetukset |
|---|---|---|---|
| Kuparinen PVC joustava lanka | 0,5/0,75/1,0/1,5/2,5/4 mm² | 300/500V, 450/750V | Paloa hidastava vaihtoehto |
| PVC kierretty pari joustava johto | 0,5/0,75/1,0/1,5/2,5 mm² | 300/500V | 2-ytiminen kierretty rakenne |
Näiden tuotteiden tärkein etu on kyky mukautua rutiininomaisiin taivutuksiin ja liikkeisiin ilman jäykkää kiinteää johtorakennetta. Tyypillisiä käyttökohteita ovat sähkölaitteiden, kodinkoneiden, kannettavien laitteiden, pienitehoisten valaistusten ja muiden pienvirtaliitäntöjen sisäinen johdotus.
Ne on ensisijaisesti tarkoitettu sovelluksiin, jotka kuuluvat niiden määritetyn rakenteen ja luokituksen piiriin. Jos kaapeli joutuu alttiiksi korkeille lämpötiloille, ulko-olosuhteille, suoralle hautautumiselle, merkittäville mekaanisille kuormituksille tai jatkuvalle taipumiselle, koko kaapelin tekniset tiedot tulee tarkistaa todellisten asennusolosuhteiden mukaan sen sijaan, että valittaisiin joustava johto pelkästään sen PVC-eristyksen perusteella.
Molemmat luetellut rakenteet on määritelty allaIEC 60227-5, joka koskee PVC-eristettyjä joustavia kaapeleita ja johtoja nimellisjännitteille 450/750 V asti. Tuotteen rakenne, nimellisjännite ja kohdemarkkinoiden vaatimukset tulee vahvistaa jokaiselle tilaukselle.
Ennen toimitusta Qiancheng tarkistaa tuotteelle määritellyt sähkö- ja mittaominaisuudet. Tyypillisiä tarkastuskohteita ovat johtimen resistanssi, eristeen paksuus ja korkean jännitteen kestokyky.
Sovellettavia määrityksiä varten CE-sertifiointi ja asiaankuuluvat testiraportit voidaan toimittaa vastaavien tuotedokumentaatioiden mukana.
Sopivan spesifikaation saamiseksi sovellus tulee määrittää ensin ja sen jälkeen vaadittava johtimen koko ja jännite. Siirrettävien laitteiden kaapeloinnissa odotetulla taajuudella ja liikkeen laajuudella on myös merkitystä, koska joustavuusvaatimukset vaihtelevat satunnaisen käsittelyn ja jatkuvan taipumisen välillä.
PVC-joustojohdotuksen käyttöikä riippuu käyttölämpötilasta, sähkökuormituksesta, taivutusolosuhteista, asennuksesta ja huollosta. Normaalikäytössä ja oikealla asennuksella voi olla noin 20–25 vuoden käyttöikä. Qiancheng antaa soveltuville tuotteille 15 vuoden laatutakuun normaaleissa käyttöolosuhteissa.
Kiinteä pienjännitevirranjako, katsoPienjännitevirtakaapelit. Teollisiin ohjaus- ja signaalisovelluksiin,Ohjauskaapelittarjoaa erilaisen kaapelirakenteen, joka on tarkoitettu näihin vaatimuksiin.
