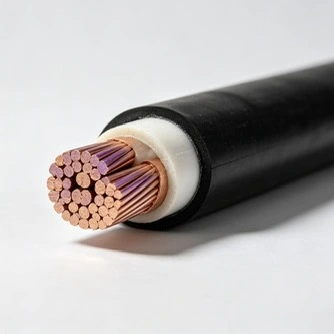

Keskijännitekaapeleita käytetään sähkön siirtoon ja jakeluun keskijänniteverkoissa, mukaan lukien sähköverkot, teollisuuslaitokset ja uusiutuvan energian laitokset. Qiancheng toimittaa XLPE-eristettyjä kaapeleita6/10kVja12/20kVarvot, kupari- tai alumiinijohtimilla ja erilaisilla sydän- ja panssarikokoonpanoilla.

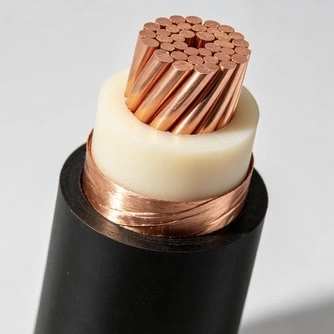

Tyypillinen keskijännitekaapeli koostuu johtimesta, johdinsuojasta, XLPE-eristyksestä ja eristyssuojasta. Puolijohdesuojat auttavat hallitsemaan eristeen ympärillä olevaa sähkökenttää, kun taas XLPE-kerros muodostaa pääasiallisen sähköeristyksen. Teräsnauhaa tai teräslankapanssaria voidaan lisätä, kun tarvitaan mekaanista lisäsuojausta.
Kupari- ja alumiinijohtimia on saatavana erilaisiin sähkö- ja asennustarpeisiin. Kupari tarjoaa paremman sähkönjohtavuuden, kun taas alumiini antaa pienemmän johtimen painon ja voi olla sopiva kohteisiin, joissa kaapelin paino ja materiaalikustannukset ovat tärkeitä näkökohtia.
| Tuotteen nimi | Tekniset tiedot saatavilla | Jännitteen arvot | Kokoonpanot |
|---|---|---|---|

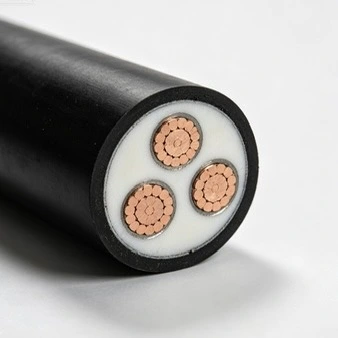

| Keskijännitevirtakaapeli | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800 mm² | 6/10kV, 12/20kV | Yksijohtiminen, 3-ytiminen, panssaroitu teräsnauha, panssaroitu teräslanka, panssaroitumaton, kupari-/alumiinijohdin |
Johdin on valmistettu lankakuparista tai alumiinista ja se on peitetty johdinsuojalla, XLPE-eristyksellä ja eristyssuojalla. Tämä suojattu rakenne auttaa hallitsemaan sähkökenttää eristeen ympärillä ja tarjoaa sähköeristyksen, jota tarvitaan keskijännitekäytössä.
Soveltuvissa XLPE-kaapelimalleissa johtimen käyttölämpötila voi nousta jopa 90 °C normaaleissa käyttöolosuhteissa, ja oikosulkujohtimen sallittu lämpötila on enintään 250 °C määritellyn oikosulun keston aikana.

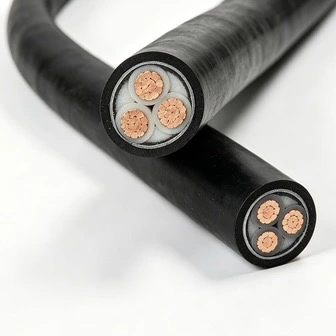

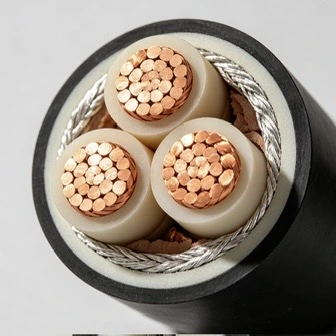

Kaapeli voidaan toimittaa panssarin kanssa tai ilman. Teräsnauha ja teräslanka tarjoavat eri tasoisia mekaanisia suojauksia ja ne valitaan kaapelin suunnittelun ja asennusvaatimusten mukaan.
Keskijännitekaapeleita käytetään sähköasemien, jakelulaitteiden ja sähkökuormien yhdistämiseen keskijännitejärjestelmissä. Tyypillisiä sovelluksia ovat:
Kaapelirakenteen tulee vastata asennuspaikan mekaanisia ja ympäristöolosuhteita. Panssaroimattomia kaapeleita voidaan käyttää, jos asennusjärjestelmä tarjoaa riittävän mekaanisen suojan, kuten sopivat kaapelihyllyt tai -kanavat. Panssaroituja rakenteita käytetään, kun kaapeli altistuu suuremmalle mekaaniselle rasitukselle tai vaatii lisäsuojausta.
Maanalaisiin, suoraan haudattuihin, tunneli- ja hyllyasennuksiin kaapelin valinnassa tulee ottaa huomioon taivutussäde, kaapeliväli, ympäristön lämpötila, lämpöolosuhteet ja mekaaniset kuormitukset. Tarvittava panssarityyppi riippuu asennustavasta ja saatavilla olevan ulkoisen suojan tasosta.
Sovellettava standardi riippuu kaapelin suunnittelusta, jännitteestä, kohdemarkkinoista ja projektin vaatimuksista. Keskijännitekaapeleiden sarjan asiaankuuluvia standardeja ovat:
| Tuote | Sovellettavat standardit |
|---|---|
| Keskijännitteiset virtajohdot | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
Jos projekti edellyttää erityistä kansallista tai kansainvälistä standardia, kaapelin rakenne ja vastaavat testausvaatimukset tulee varmistaa ennen tuotantoa.
Valmiille keskijännitekaapeleille tehdään mitta- ja sähkötarkastukset sovellettavien tuotevaatimusten mukaisesti. Qiancheng suorittaa mittatarkastuksen, osittaisen purkaustestin ja tehon taajuuden kestävyysjännitteen testauksen soveltuville tuotteille ennen lähettämistä.
Osittainen purkaustestausta käytetään eristysjärjestelmän paikallisen sähköpurkauksen tarkistamiseen, kun taas teho-taajuuskestotestaus varmistaa eristyksen määritetyn testijännitteen alaisena. Testausmenetelmä ja hyväksymisvaatimukset riippuvat sovellettavasta kaapelistandardista ja tuotespesifikaatiosta.
CE-sertifiointi ja asiaankuuluvat testiraportit päteviltä testausorganisaatioilta voidaan toimittaa soveltuville tuotteille projektin tai markkinoiden vaatimusten mukaisesti.
Kaapelin valinnan tulee perustua sähköjärjestelmään ja asennusolosuhteisiin mieluummin kuin pelkän jännitteen mukaan. Tärkeimpiä tekijöitä ovat nimellisjännite, johtimen materiaali, johtimen poikkileikkaus, sydämen kokoonpano, kuormitusvirta, oikosulkuvaatimukset, asennustapa ja ympäristöolosuhteet.
Kupari tai alumiini tulee valita sähkövaatimusten, kaapelin painon ja projektin kustannusten mukaan. Johtimen poikkileikkaus tulee tarkistaa virransiirtokapasiteetin, sallitun jännitehäviön ja asennusolosuhteiden suhteen. Maanalaisissa tai suoraan haudattuissa sovelluksissa lämpöolosuhteet ja mekaaninen suojaus on myös otettava huomioon.
Panssaroitu tai armeeraamaton rakenne tulee valita asennuspaikalla vaaditun mekaanisen suojan tason mukaan. Lopullinen eritelmä on myös tarkistettava sovellettavan kansallisen tai kansainvälisen standardin perusteella ennen tuotantoa.
XLPE-eristetyt keskijännitekaapelit voivat tarjota pitkäaikaista palvelua, kun ne on valittu, asennettu ja käytetty oikein määritellyissä sähkö- ja ympäristörajoissa. Sopivissa asennusolosuhteissa ja sallituilla käyttökuormilla voi olla saavutettavissa noin 40–50 vuoden käyttöikä. Todellinen käyttöikä riippuu käyttölämpötilasta, kuormitusprofiilista, asennusympäristöstä, kosteudesta, mekaanisesta rasituksesta ja asennuksen laadusta.
Qianchengantaa 15 vuoden laatutakuun normaaliin käyttöön soveltuvissa tuote- ja asennusolosuhteissa.
