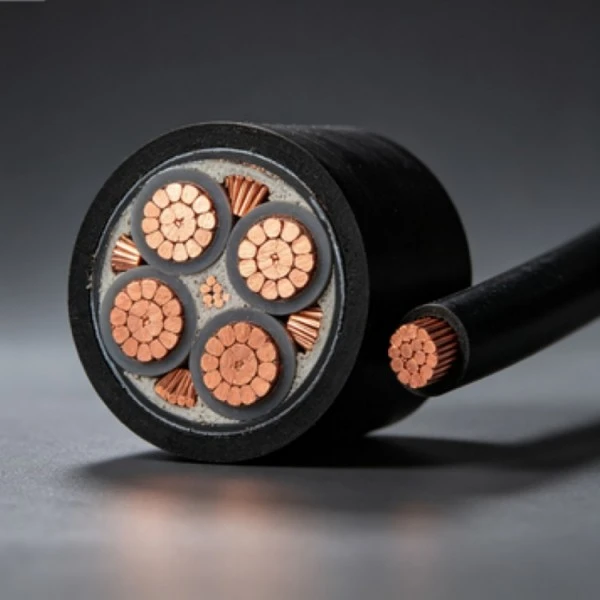

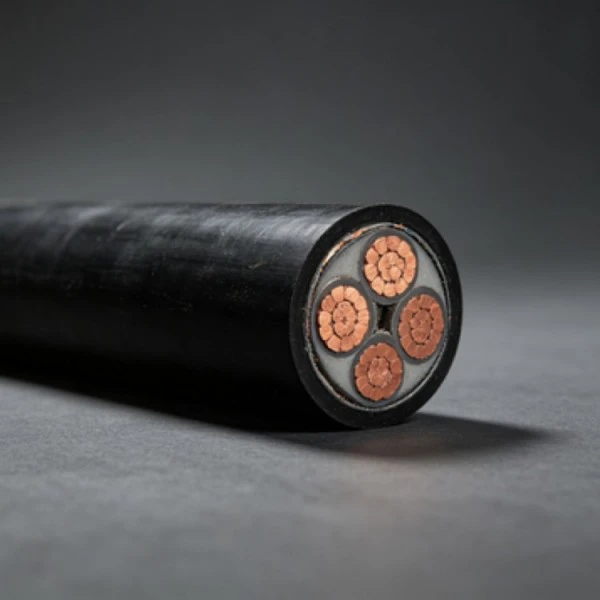

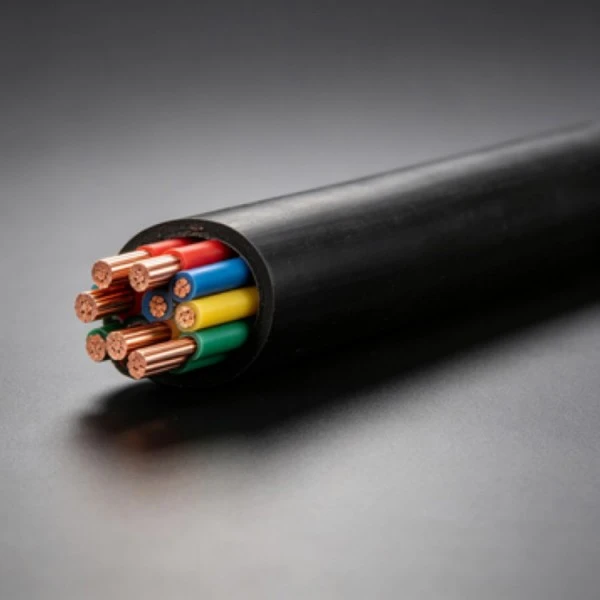

Copper XLPE Low Voltage Power Cable yhdistää kuparijohtimet silloitettuun polyeteeni (XLPE) eristykseen pienjännitteisen tehon siirtoon ja jakeluun. Saatavilla olevat johdinkoot kattavat yleiset rakennus-, laitteet ja jakelusovellukset, ja kiinteät ja kierretyt johdinrakenteet sisältyvät lueteltuihin teknisiin tietoihin. Kaapelin koko, asennustapa ja projektivaatimukset tulee vahvistaa ennen tuotantoa.
| Nimellisleikkaus (mm²) | Min. johdin johdot | Johtimen ulkohalkaisija (mm) | XLPE eristeen paksuus (mm) | Noin eristyksen ulkohalkaisija (mm) | Max. johtimen vastus lämpötilassa 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

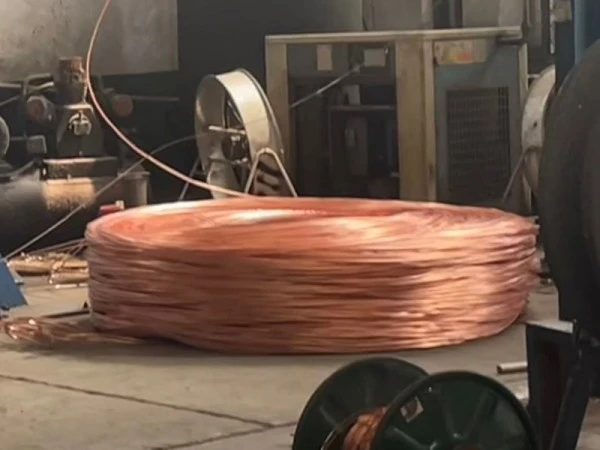

Johdin muodostaa kaapelin päävirtapolun. Mukana toimitetut tekniset tiedot sisältävät sekä kiinteät että säikeet rakenteet pienemmillä poikkileikkauksilla, kun taas suuremmissa kooissa käytetään monilankaisia kierrejohtimia. Johtimen resistanssiarvot 20 ℃:ssa on lueteltu teknisessä taulukossa teknisten tietojen tarkistamista varten.
Silloitettu polyeteeni tarjoaa ensisijaisen sähköeristyksen kuparijohtimen ympärille. Tavalliseen termoplastiseen polyeteeniin verrattuna XLPE valitaan yleisesti voimakaapeleihin, joissa vaaditaan parempaa lämpökapasiteettia ja vakaata eristysominaisuuksia. Todellisten käyttölämpötilarajojen tulee noudattaa soveltuvia tuotespesifikaatioita.
Johtimen halkaisija, eristeen paksuus ja likimääräinen eristeen halkaisija vaihtelevat nimellispoikkileikkauksen mukaan. Nämä arvot ovat tärkeitä tarkistettaessa kaapelien yhteensopivuutta liittimien, putkien, kaapelihyllyjen ja muiden asennuskomponenttien kanssa.
Eristys suojaa normaalilta käsittelyltä kaapelin asennuksen aikana. Kaapelia ei kuitenkaan pidä käsitellä erityisen joustavan tai panssaroidun rakenteen korvikkeena, jos asennukseen liittyy jatkuvaa liikettä, voimakasta mekaanista iskua, liiallista vetovoimaa tai muita erityisolosuhteita.
Kuparijohtimen ja XLPE-eristeen yhdistelmä tarjoaa perinteisen pienjännitteisen tehokaapelirakenteen sähkönjakelua varten. Johdinresistanssi, eristysmitat ja jännitteenkestävyysvaatimukset tulee tarkistaa sovellettavan standardin ja projektin spesifikaatioiden mukaisesti ennen hyväksymistä.
Kupari XLPE-pienjännitevirtakaapeli voidaan määrittää sähkökuorman, asennusympäristön ja vaaditun johtimen rakenteen mukaan sen sijaan, että valitaan vain poikkileikkaus nimellisvirran perusteella.
Valmiiden kaapelien mitat on tarkistettava soveltuvien tuotespesifikaatioiden perusteella. Kaapeli kestää mukana toimitetun vaihtojännitteen testausvaatimuksen3,5 kV 5 minuuttiahajoamatta ympäristön lämpötilassa. Sovellettava testausmenettely ja hyväksymiskriteerit on vahvistettava tilatun kaapelin asiaankuuluvan standardin mukaisesti.
Jatkuva tunnistaminen voi sisältää valmistajan nimen, tuotemallin ja nimellisjännitteen sovellettavien merkintävaatimusten mukaisesti. Tietty merkintäsisältö voidaan varmistaa ennen tuotantoa, kun kaapeli toimitetaan ulkomaille tai projektikohtaiseen sovellukseen.

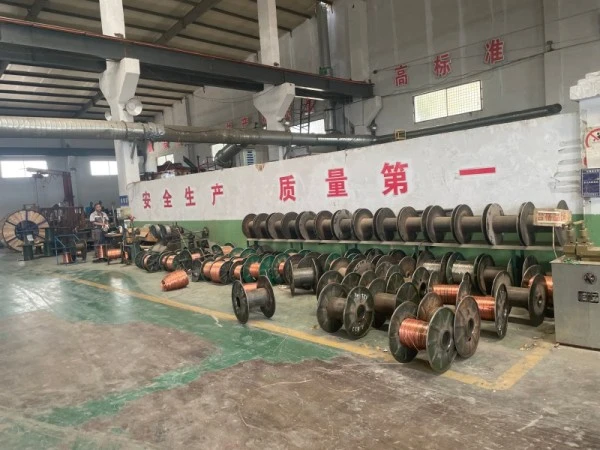

Tarkastus voi kattaa johtimen resistanssin, mittamittaukset, eristyksen kunnon ja määritellyt sähkötestit. Jos projekti vaatii tehtaan tarkastuspöytäkirjoja tai lisätestausasiakirjoja, nämä vaatimukset on vahvistettava tilausta tehtäessä.
Kaapelihyllyjä voidaan käyttää sähkönjakoon rakennuksissa, tehtaissa, kellareissa ja vastaavissa asennuksissa. Teho- ja ohjauskaapelit tulee järjestää sähkösuunnittelun mukaisesti siten, että lämmönpoistoa ja tarkastusta varten on riittävästi tilaa. Tukien, kiinnitysvälien ja kaapelien erotuksen tulee noudattaa soveltuvia asennusohjeita.
Suoraa hautaamista varten kaapelin reitti, hautaussyvyys, maaperän olosuhteet ja mekaaninen suojaus tulee määrittää projektisuunnitelman mukaan. Teräviä esineitä ja liiallista mekaanista rasitusta tulee välttää asennuksen aikana. Jos asennus saattaa altistua kaivelle tai ulkoiselle iskulle, on harkittava mekaanista lisäsuojausta.
Putkiasennusta voidaan käyttää väliseinien, lattiarakenteiden ja muiden suojattujen reittien piilojohdotukseen. Putken sisäpuolella ei saa olla roskia ja teräviä reunoja, ja kaapelin vedon tulee pysyä sallittujen mekaanisten rajojen sisällä. Kaapeliliitokset tulee sijoittaa helposti saavutettaviin kytkentärasioihin tai jakelulaitteisiin piilotettujen putkiosien sijaan.
Korkeat pystyasennukset vaativat huomiota kaapelin painoon ja kiinnitysjärjestelyyn. Kaapelit tulee tukea sopivin väliajoin sen sijaan, että niiden koko paino vaikuttaa yhteen liitäntäkohtaan. Kiinnitysjärjestelmän tulee myös estää liiallinen liike ja mekaaninen rasitus huollon aikana.
Ulkoasennus edellyttää auringonvalon, lämpötilan, kosteuden, mekaanisen suojauksen ja kaapelin vaipan rakenteen huomioon ottamista. Yläreittiä varten tulee järjestää asianmukaiset tuet ja välykset. Jos kaapeli altistuu nimelliskäyttöalueen ulkopuolisille olosuhteille, vaihtoehtoinen vaippa tai kaapelirakenne saattaa olla tarpeen.
Listatut tekniset tiedot vaihtelevat 1,5 mm² - 400 mm². Pienemmät koot sisältävät kiinteät ja kierretyt johdinvaihtoehdot, kun taas suuremmat koot käyttävät monijohtimia kierrerakenteita. Tarvittava koko tulee valita kuormitusvirran, jännitehäviön, asennustavan ja sovellettavien sähkövaatimusten mukaan.
Kiinteät johtimet käyttävät yhtä johdinjohtoa, kun taas kerratut rakenteet koostuvat useista johtimista. Kiinteät johtimet voivat olla sopivia kiinteisiin kaapelointiin, joissa joustavuus ei ole tärkeä vaatimus. Kierretyt johtimet helpottavat käsittelyä, kun kaapeli on vedettävä laitteiden ympäri tai monimutkaisempia asennusreittejä pitkin.
Ilmoita johtimen poikkileikkaus, johtimen rakenne, nimellisjännite, tarvittava kaapelin pituus, määrä, asennustapa ja toimituskohde. Projektitilauksissa on myös vahvistettava sovellettava standardi, tarkastusasiakirjat, merkintävaatimukset ja pakkausspesifikaatiot.
Mukautetuista kaapelipituuksista ja tunnistusmerkinnöistä voidaan keskustella tuotantomäärittelyn ja tilausmäärän mukaan. Ilmoita räätälöityjä tilauksia varten tarvittava pituus, toleranssi, merkintäsisältö, pakkaustapa ja toimitusaikataulu, jotta nämä tiedot voidaan tarkistaa ennen tuotantoa.
Sovellettavasta tuotestandardista ja ostospesifikaatiosta riippuen tarkastus voi sisältää johtimen resistanssin, mittamittaukset, eristykseen liittyvät tarkastukset ja vaihtojännitteen kestotestauksen. Jos projekti vaatii tietyn tehtaan testiraportin tai tarkastusmuodon, se tulee mainita ennen tuotantoa.
Sitä voidaan harkita ulko- tai maanalaisiin sovelluksiin, kun valittu kaapelirakenne ja vaippa sopivat asennusympäristöön. Maaperän olosuhteet, kosteus, auringonvalo, mekaaninen kuormitus ja asennuslämpötila tulee tarkistaa ennen määrittelyn vahvistamista.
Normaalia pienjännitevirtakaapelin rakennetta ei pitäisi automaattisesti määrittää jatkuvaa vetämistä, toistuvaa taivutusta tai vääntöliikettä varten. Nämä vaatimukset täyttävät laitteet edellyttävät yleensä joustavaa kaapelirakennetta, joka on erityisesti mitoitettu mobiilipalveluun.
Tarkista tuotteen malli, johtimen poikkileikkaus, johtimen rakenne, eristysmitat, kaapelin pituus, merkintä ja sovellettava standardi. Toistuvissa projekteissa näiden eritelmien pitäminen yhdenmukaisina auttaa vähentämään eroja tuotantoerien välillä ja yksinkertaistaa saapuvia tarkastuksia.
Ilmoita tarvittava johtimen koko, rakenne, kaapelin pituus, määrä, asennustapa ja kohde.Qianchengvoi tarkistaa tekniset vaatimukset ja vahvistaa saatavilla olevat spesifikaatiot ja asiakirjat ennen tuotantoa.
