Qianchengtoimittaa Pienjännitevirtakaapeleita, joiden jännite on 0,6/1 kV pienjännitteisen sähkönjakelu- ja laiteliitäntään. Valikoima sisältää kupari- ja alumiinijohdinrakenteita XLPE:llä, PVC:llä ja soveltuvilla erikoiseristys- tai vaippavaihtoehdoilla. Projektista riippuen kaapeleita voidaan toimittaa yksi- tai monijohdinkokoonpanoina kiinteään asennukseen rakennuksiin, teollisuuslaitoksiin, infrastruktuuriprojekteihin ja uusiutuvan energian järjestelmiin.
Tärkeimmät valintatekijät ovat johdinmateriaali, johtimen poikkileikkaus, johtimien lukumäärä, eristys ja vaipan rakenne, asennustapa ja piirin sähkökuorma. Sovelluksiin, joissa on ylimääräisiä paloturvallisuusvaatimuksia, voidaan valita sopivat paloa hidastavat, palonkestävät tai vähäsavuiset vaihtoehdot vaaditun spesifikaation ja asennusympäristön mukaan.
| Tuotteen nimi | Tekniset tiedot saatavilla | Jännitteen luokitus | Kokoonpanot |
|---|---|---|---|
| Pienjännitevirtakaapelit | Cu/Al XLPE, FR, LSZH, PVC eristetty | 0,6/1kV | Yksijohdin / monijohdin, kupari- tai alumiinijohdin |
Kupari- ja alumiinijohtimia on saatavana erilaisiin sähkö- ja asennustarpeisiin. Kupari valitaan yleensä silloin, kun vaaditaan parempaa johtavuutta ja suurempaa joustavuutta, kun taas alumiini voi vähentää johtimen painoa ja materiaalikustannuksia sopivissa tehonjakelusovelluksia varten. Lopullinen johtimen poikkileikkaus tulee määrittää virransiirtovaatimusten, asennusolosuhteiden, sallitun jännitehäviön ja sovellettavien standardien mukaan.
XLPE-eristystä käytetään yleisesti pienjännitteisessä voimansiirrossa sen sähköeristysominaisuuksien ja korkeamman jatkuvan käyttölämpötilan vuoksi perinteiseen PVC-eristeeseen verrattuna. Soveltuvissa kaapelirakenteissa johtimen käyttölämpötila voi saavuttaa jopa 90 °C määritetyissä olosuhteissa, kun taas oikosulkulämpötila voi olla jopa 250 °C asianomaisessa XLPE-eristysjärjestelmässä.
PVC-eristettyjä rakenteita on saatavana myös sovelluksiin, joissa vaaditut sähkö-, mekaaniset ja ympäristöolosuhteet sopivat. Valinta XLPE-, PVC-, palonkestävien ja vähäsavuisten rakenteiden välillä tulee perustua asennusympäristöön eikä pelkästään materiaalityyppiin.
Yksijohtimia kaapeleita käytetään yleisesti suurvirtapiireissä ja tietyissä asennusjärjestelyissä, kun taas monijohtimiset kaapelit voivat yksinkertaistaa useiden piirien jakamista samassa kaapelikokoonpanossa. Tyypillisiä kokoonpanoja ovat yksiytiminen ja 2-5-ytiminen rakenteet tuotekohtaisten eritelmien mukaan.

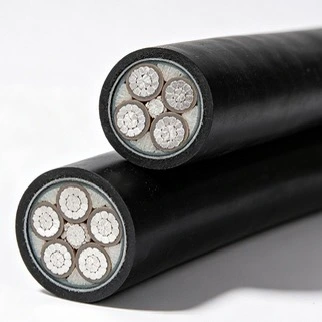

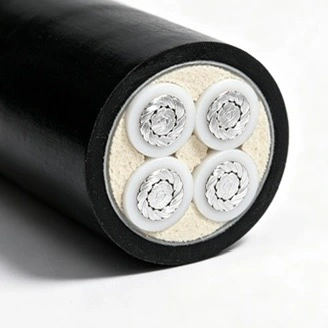

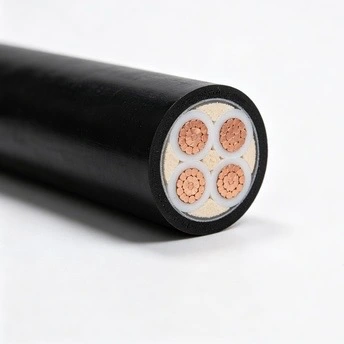

Asennuksiin, joissa palokäyttäytyminen ja savun muodostuminen ovat tärkeitä suunnittelunäkökohtia, Qiancheng voi tarjota sopivia FR- ja LSZH-kaapelivaihtoehtoja. Paloa hidastavat tai palonkestävät rakenteet tulee valita vaaditun palotehotason ja projektin spesifikaatioiden mukaan, kun taas LSZH-rakenteet harkitaan yleensä suljettuihin tai julkisiin tiloihin, joissa savu- ja halogeenipäästöjä on valvottava.
Nämä vaihtoehdot eivät ole keskenään vaihdettavissa. Paloa hidastava kaapeli, palonkestävä kaapeli ja LSZH-kaapeli vastaavat erilaisia suorituskykyvaatimuksia, joten vaadittu rakenne tulee varmistaa soveltuvan projektistandardin, asennusympäristön ja testausvaatimusten mukaisesti.
Sovellettava standardi riippuu kaapelin rakenteesta ja projektin vaatimuksista. Tuotevalikoima voidaan valmistaa ja testata asiaankuuluvien kiinalaisten, kansainvälisten ja alueellisten standardien mukaisesti, mukaan lukien seuraavat soveltuville tuotteille määritellyt standardit:
| Standardi / Sertifiointi | Yksityiskohdat |
|---|---|
| Kiinalainen standardi | GB/T 12706-2020 |
| Kansainvälinen standardi | IEC 60502 |
| Eurooppalainen standardi | HD 620 |
| Brittiläinen standardi | BS 7870 |
| Paloturvallisuusstandardit | NF C32-320, IEC 60332 |
Ennen toimitusta soveltuvat tuotteet läpikäyvät laatutarkastukset, jotka kattavat tärkeimmät kaapelin ominaisuudet. Tyypillisiä tarkistuksia ovat johtimen resistanssi, eristysmitat ja sähköinen kestävyys. CE-sertifiointi ja asiaankuuluvat testiraportit voidaan toimittaa soveltuville tuotteille, jos kohdemarkkina- tai hankedokumentaatio sitä edellyttää.
Pienjännitevirtakaapelia käytetään virranjakelu- ja laiteliitäntöihin, joissa järjestelmän jännite on voimassa olevan 0,6/1kV:n rajoissa. Yleisiä sovelluksia ovat:
Sopiva kaapelispesifikaatio tulee määrittää todellisten sähkö- ja asennusolosuhteiden perusteella. Keskeisiä tekijöitä ovat vaadittu virrankantokyky, johdinmateriaali, johtimen poikkileikkaus, johtimien lukumäärä, jännitehäviö, asennustapa, ympäristön lämpötila ja vaadittu palo- tai savukyky.
Maa-, kanava-, sisä- tai ulkoasennuksessa kaapelin rakenne tulee myös tarkistaa asiaankuuluvien mekaanisten, lämpö- ja ympäristöolosuhteiden suhteen. Jos projekti määrittelee tietyn standardin tai sertifioinnin, kaapelin suunnittelu ja saatavilla olevat testidokumentaatiot tulee vahvistaa ennen tilaamista.
Qiancheng voi tarkistaa tarvittavan jännitteen, johdinmateriaalin, sydämen kokoonpanon, asennustavan ja sovellettavan standardin auttaakseen määrittämään sopivan pienjännitekaapelin aiottuun käyttötarkoitukseen.
