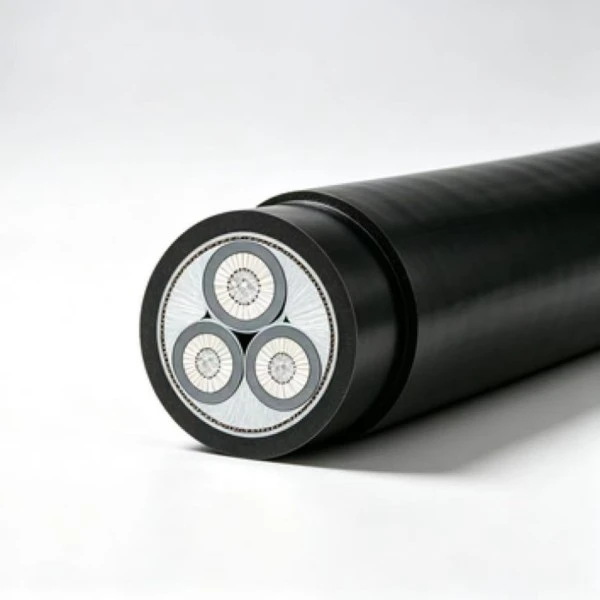

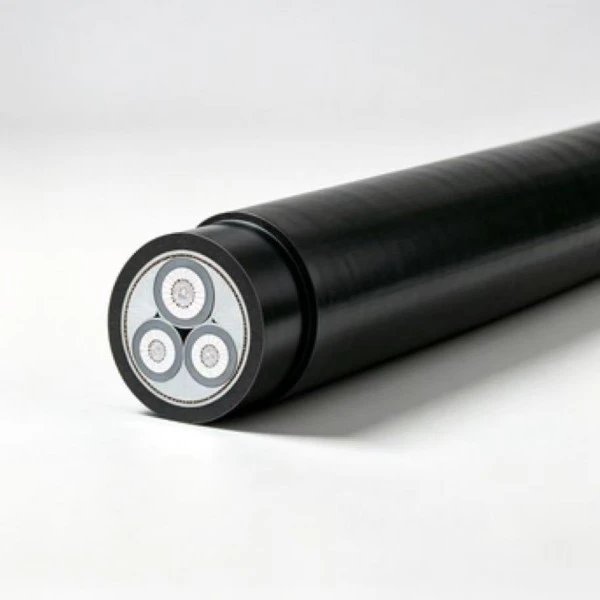

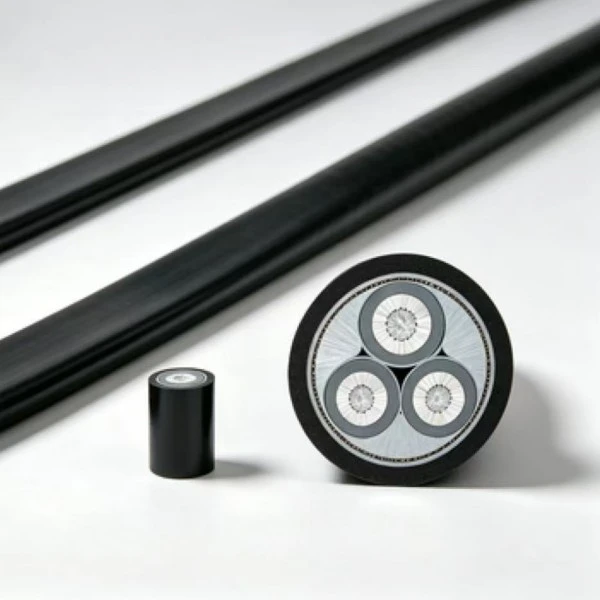

Alumiininen XLPE-pienjännitevirtakaapeli käyttää alumiinijohtimia, joissa on XLPE-eristys 0,6/1 kV pienjännitteisen tehonjakoon. Alumiinijohdin vähentää kaapelin painoa kuparirakenteeseen verrattuna, kun taas XLPE tarjoaa vakaan sähköeristyksen määritellyssä käyttölämpötilassa. Kaapeli voidaan konfiguroida kiinteisiin asennuksiin tehtaisiin, ulkojakelujärjestelmiin, kaapelikaivojaan ja muihin sovelluksiin, joissa asennusolosuhteet vastaavat tuotespesifikaatioita.
|
Nimellinen poikkileikkaus (mm²) |
Eristeen paksuus (mm) |
Vaipan paksuus (mm) |
Kaapelin arvioitu ulkohalkaisija (mm) |
Johtimen tasavirtavastus (Ω/km)Al |
Testijännite (kV/5min) |
Ampacity in air (A) (A)-Al |
Lämpökyky suoraan haudatussa maassa(A)-Al |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1 × 2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Jänniteluokka Uo/U (kV) |
Vaatimus |
|
3,6/6, 6/6 |
Osittainen purkaus ≤ 10 pC 1,73 U₀ |
|
8.7/10, 12/20 |
Osittainen purkaus ≤ 10 pC 1,73 U₀ |
|
18/30, 21/35 |
Osittainen purkaus ≤ 10 pC 1,73 U₀ |
|
26/35 |
Osittainen purkaus ≤ 10 pC 1,73 U₀ |
Yksijohtimien kaapeleiden sallittu taivutussäde on \(20\times(d+D)\pm5\%\).
Moniytimisissä kaapeleissa sallittu taivutussäde on \(15\times(d+D)\pm5\%\).
D = kaapelin todellinen ulkohalkaisija (mm)
d = johtimen todellinen halkaisija (mm)
Esilämmitys on pakollinen, kun lasketaan alle 0 ℃. Kaapelia tulee käsitellä ja asentaa sovellettavan matalan lämpötilan asennusmenettelyn mukaisesti eristeen tai vaipan mekaanisten vaurioiden riskin vähentämiseksi.
Toimitettujen teknisten tietojen mukaan pystysuoraa asennuskorkeuseroa ei rajoiteta. Asennustapa, kiinnitysjärjestely ja kaapelin paino tulee silti huomioida pystyreittejä suunniteltaessa.
|
Ilman lämpötila |
||||||||||||||||
|
Käyttölämpötila (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Maaperän lämpötila |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Alumiinista XLPE-pienjännitekaapelia voidaan käyttää kiinteään pienjännitteen jakeluun tehdaspajoissa, varastoissa ja muissa teollisuusrakennuksissa. Tyypillinen reititys sisältää kaapelihyllyt ja seinään asennettavat kaapelijärjestelmät. Johdinkokoa valittaessa on tarkistettava yhdistetty kuorma, asennusjärjestely, ympäristön lämpötila ja vaadittu jännitehäviö.
Kiinteissä ulkoasennuksissa kaapeli voidaan vetää sopivia rakenteita, sähköpylväitä tai muita tukijärjestelmiä pitkin, mikäli projektispesifikaatio sen sallii. Vaippa suojaa normaalilta ulkoaltistukselta, kun taas pitkäaikainen auringonvalo, lämpötilan muutokset, kosteus ja mekaaninen kuormitus tulee ottaa huomioon asennuksen aikana.
Kaapelihaudat ja sähkötunnelit tarjoavat yhteisiä reittejä kiinteille tehonjakelupiireille. Asennuksen tulee mahdollistaa riittävä lämmönpoisto ja tarjota asianmukainen tuki ja suoja. Suljetuissa tai ryhmitetyissä asennuksissa ampacityn korjauskertoimet ja todelliset ympäristöolosuhteet tulee ottaa huomioon ilman nimellisvirran suoraa käyttämistä.
Suoraa hautaamista voidaan harkita, jos kaapelin rakenne, maaperän olosuhteet ja mekaaninen suojaus täyttävät projektin vaatimukset. Hautaussyvyys, salaojitus, ulkoinen kuormitus ja myöhemmän louhinnan mahdollisuus tulee tarkistaa ennen asennusta. Suojatoimenpiteitä voidaan tarvita syövyttävässä maaperässä tai paikoissa, jotka ovat alttiina merkittäville mekaanisille voimille.
Kaapelia voidaan harkita kiinteään pienjännitejakeluun maaseudun sähköverkon peruskorjaustöissä ja vastaavissa infrastruktuuritöissä. Alumiinijohtimet vähentävät kaapelin painoa, mikä voi olla hyödyllistä, kun pitkät kaapelireitit vaativat huomattavia kuljetus- ja asennustöitä. Johtimen mitoituksen tulee noudattaa odotettua kuormitusta, reitin pituutta, jännitehäviövaatimusta ja asennusolosuhteita.
V: Nimellisjännite on 0,6/1 kV yleiselle pienjännitteiselle tehonjakelulle. Rakenteesta ja projektin olosuhteista riippuen asennusmenetelmiä voivat olla ulkopuolinen reititys, kaapelikaivannot ja tietyt suoraan haudatut sovellukset. Ulkokäytössä tulee ottaa huomioon auringonvalo, sade, lämpötila, mekaaninen suojaus ja määritetyt vaipan ominaisuudet.
V: Yksijohtimisille kaapeleille määritetty taivutusvaatimus on \(20\times(d+D)\pm5\%\), kun taas monijohtimien kaapelien vaatimus on \(15\times(d+D)\pm5\%\). Esilämmitys tarvitaan, kun asennusympäristön lämpötila on alle 0 ℃. Kaapelia ei saa taivuttaa tai vetää väkisin matalissa lämpötiloissa, koska PVC tai muut polymeerivaippamateriaalit voivat muuttua vähemmän taipuisiksi.
V: Mukana toimitettu tekninen pöytä kattaa nimellispoikkileikkaukset 1,5 mm² - 1000 mm². Saatavuus riippuu vaaditusta spesifikaatiosta ja tuotantoaikataulusta. Mittausvaatimuksista ja kaapelimerkinnöistä voidaan keskustella projektitilauksissa, jolloin määrä, johtimen koko ja vaadittu toimituspäivä vahvistetaan ennen tuotantoa.
V: Alumiinilla on pienempi tiheys kuin kuparilla, mikä vähentää kaapelin painoa ja helpottaa kuljetusta ja käsittelyä monissa asennuksissa. Johdinmateriaalilla on myös alhaisemmat materiaalikustannukset monissa sovelluksissa. Johtimen valinnan ei kuitenkaan tulisi perustua pelkästään materiaalin hintaan; virransiirtokyky, jännitehäviö, reitin pituus, liitäntätapa ja asennusolosuhteet tulee tarkistaa.
V: Asiaankuuluvat tehdastarkastusasiakirjat ja sähkötestiasiakirjat voidaan toimittaa tuotespesifikaatioiden ja tilausvaatimusten mukaisesti. Englanninkieliset asiakirjat voidaan laatia tarvittaessa ulkomaisten projektien tarkastelua tai tulliasiakirjoja varten. Tarkat sertifikaatit, testiraportit ja asiakirjamuoto tulee vahvistaa kohdemarkkinoiden ja projektin hyväksymisvaatimusten mukaisesti.
V: Suora hautaaminen tulee suorittaa vain, jos kaapelin rakenne ja sijaintiolosuhteet täyttävät sovellettavat vaatimukset. Suojaholkkeja tai -putkia voidaan harkita, jos kaapeli altistuu voimakkaalle maaperän korroosiolle, suurelle kosteudelle, ajoneuvojen kuormitukselle, louhintatoiminnalle tai muille mekaanisille riskeille. Myös oikea hautaussyvyys ja salaojitus tulee sisällyttää asennussuunnitelmaan.
V: Toimitusaika riippuu johtimen poikkileikkauksesta, kaapelin rakenteesta, tilausmäärästä, tuotantokapasiteetista, pakkaus- ja dokumentaatiovaatimuksista. Vakioeritelmillä voi olla lyhyemmät tuotantoaikataulut, kun materiaaleja ja kapasiteettia on saatavilla. Räätälöidyt tai suuret tilaukset tulee vahvistaa tehtaalla etukäteen, jotta tuotanto ja lähetys voidaan sovittaa yhteen projektin aikataulun kanssa.
V: Sallittu virta muuttuu ympäristön lämpötilan mukaan, koska lämmönpoistoolosuhteet muuttuvat ympäristön lämpötilan noustessa tai laskeessa. Siksi teknisessä taulukossa annetut korjauskertoimet tulee ottaa huomioon johtimen kokoa ja asennustapaa valittaessa. Kaapelien ryhmittely, ilmanvaihto, maan lämpötila ja hautausolosuhteet voivat myös vaikuttaa todelliseen sallittuun virtaan.
Hankekyselyissä tulee ilmoittaa tarvittava jännite, johtimen poikkileikkaus, kaapelin pituus, asennustapa, ympäristöolosuhteet ja määrä, jotta asianmukaiset spesifikaatiot ja tekniset asiakirjat voidaan vahvistaa.
