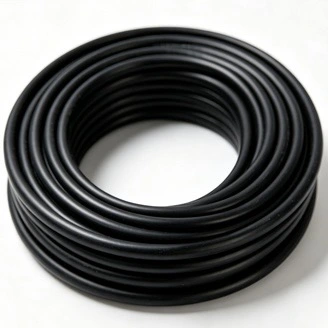

Alumiininen PVC-palonkestävä virtajohto

Pienjännitepiireissä, joiden on pysyttävä jännitteisenä tietyn paloaltistuksen aikana, alumiininen PVC-palonkestävä virtakaapeli yhdistää alumiinijohtimen sähköeristykseen, erillisen palonkestävän kerroksen ja PVC-suojavaipan. Se on tarkoitettu hätävirranjakelu- ja muihin piireihin, joilla on määritellyt palonjatkuvuusvaatimukset.

Valikoima kattaa johtimien koot 1,5 mm² - 1000 mm², ja sähköiset tiedot on annettu johtimen resistanssista, kestävyydestä ja ampaasista eri asennusolosuhteissa. Lopullinen kaapelivalinta riippuu piirin kuormasta, reitin pituudesta, asennustavasta, sallitusta jännitehäviöstä ja sovellettavista paloturvallisuusvaatimuksista.

Tuotteen mitat ja tekniset parametrit

Rakennus- ja materiaalivalinta

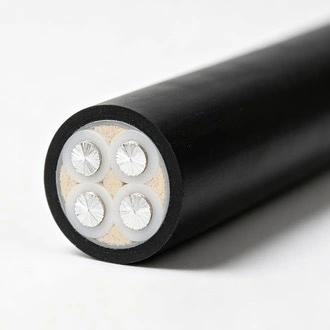

Kaapeli on rakennettu neljän toiminnallisen kerroksen ympärille, jotka toimivat yhdessä normaalikäytössä ja määritellyissä palotestiolosuhteissa. Alumiinijohdin kantaa sähköisen kuorman, kun taas eristys erottaa sähköstä. Erillinen palonkestävä kerros auttaa suojaamaan piiriä, kun se altistuu korkealle lämpötilalle, ja PVC-vaippa muodostaa ulkoisen suojapinnan.

Alumiininen johdin

Alumiinia käytetään virtaa kuljettavana johtimena. Sen kupariin verrattuna alempi tiheys voi vaikuttaa kaapelin painoon ja käsittelyyn, erityisesti pitkillä kaapelireiteillä. Alumiinijohtimet vaativat kuitenkin sopivan mitoituksen ja yhteensopivia päätekomponentteja. Virtakapasiteetti, jännitehäviö ja asennusolosuhteet tulee ottaa huomioon ennen johtimen poikkileikkauksen valintaa.

Palonkestävä kerros

Palonkestävä kerros on tarkoitettu suojaamaan sähköydintä määritellyn paloaltistuksen aikana. Sen toiminta on erotettava palonestoaineesta: paloa hidastavien materiaalien tarkoituksena on ensisijaisesti rajoittaa liekin leviämistä, kun taas palonkestävät kaapelirakenteet arvioidaan piirin toiminnan ylläpitämiseksi määritellyissä palotestausolosuhteissa.

PVC-eriste ja ulkovaippa

Eristys tarjoaa tarvittavan sähköisen erotuksen johtimen ympärille, kun taas PVC-vaippa suojaa valmiin kaapelin normaalilta ulkoiselta kosketukselta käsittelyn ja asennuksen aikana. Taulukossa näkyvät eristys- ja vaippapaksuudet vaihtelevat johtimen koon mukaan ja ovat osa kaapelin mittatietoja.

Sähkö- ja paloturvallisuusnäkökohdat

Paloon liittyvien virtapiirien kaapelin suorituskykyä ei voida arvioida pelkällä liekinkestävyydellä. Sähkön jatkuvuus, eristystila, johtimen resistanssi ja sovellettavat palotestiolosuhteet on otettava huomioon yhdessä. Toimitetut tuotetiedot määrittelevät 3,5 kV/5 min testijännitteen ja tarjoavat erilliset virrankulutusarvot ilmaan ja suoraan haudattuihin asennukseen.

Palonkestävyystestiolosuhteet

Mukana toimitetut tuotetiedot määrittelevät 90 minuutin palonkestävyyden 750 °C:n testiolosuhteissa. Tämä arvo tulee ymmärtää määritettyyn kaapelin rakenteeseen ja testausmenetelmään liittyvänä testituloksena pikemminkin kuin yleisenä lausumana, jonka mukaan kaapeli ylläpitää virtaa saman ajan jokaisessa todellisessa tulipalossa. Hankkeen hyväksynnän tulee perustua sovellettavaan testiraporttiin ja paikallisiin paloturvallisuusvaatimuksiin.

Johtimen vastus ja ampacity

Johtimen DC-resistanssi on lueteltu teknisessä taulukossa soveltuvien alumiinijohtimien kokojen osalta. Tilavuusluvut toimitetaan erikseen ilmaan ja suoraan haudattuun maahan asennusta varten, koska lämmönpoisto muuttuu asennusolosuhteiden mukaan. Todellinen kaapelin mitoitus saattaa edellyttää myös ympäristön lämpötilan, kaapelien ryhmittelyn, hautausolosuhteiden, reitin pituuden ja sallitun jännitehäviön huomioon ottamista.

Kestävä jännite

Listattu 3,5 kV/5 min arvo edustaa toimitetuissa tuotetiedoissa ilmoitettua testijännitettä ja kestoa. Kestävyysjännitetestausta käytetään eristysjärjestelmän tarkistamiseen määritellyissä testiolosuhteissa. Tuotedokumentaatio ja sovellettava valmistusstandardi tulee tarkistaa, kun kaapeli toimitetaan projektihyväksyntää varten.

Asennus ja kaapelin valinta

Kaapelin valinnan tulisi alkaa sähkökuormalla ja sen jälkeen verrata todelliseen asennusympäristöön. Hätä- ja palovirtapiireissä vaadittava palonkestävyysaika ja sovellettavat rakennevaatimukset tulee myös tunnistaa ennen kaapelin tilaamista.

Johtimen koon valinta

Nimellispoikkileikkaus tulee valita käyttövirran, jännitehäviön ja asennusolosuhteiden mukaan. Pitkän matkan piireissä jännitehäviö voi muodostua tärkeäksi mitoitustekijäksi silloinkin, kun johtimen virrankantokyky on riittävä. Lopullisen valinnan tulisi siksi perustua koko piirin suunnitteluun, ei pelkästään ampa- siteettiin.

Ilman asennus

Asennettaessa kaapelihyllyihin tai muihin avoimiin reitteihin lämmön haihtumista, kaapelivälit, ympäristön lämpötila ja kuormitettujen kaapeleiden määrä voivat vaikuttaa sallittuun virtaan. Taulukon ilman tiiviysarvot sisältävät tuotteen viitetiedot, ja niitä tulee soveltaa yhdessä asiaankuuluvan asennusstandardin kanssa.

Suorat hautaus- ja kaapelihautaukset

Suoraan hautaamisessa tai maanalaisen kaapelikaivannon asennuksessa tulee ottaa huomioon maaperän lämpöolosuhteet, hautaussyvyys, kaapeliväli, viemäröinti ja mekaaninen suojaus. Taulukossa olevat suoraan haudatut ampacity-arvot ovat asennuskohtaisia ​​viitearvoja, eikä niitä tule käsitellä projektikohtaisten kaapelilaskelmien korvikkeena.

Alumiininen johtimen pääte

Alumiinijohtimet tulee kytkeä käyttämällä alumiinijohtimille ja määritellylle sähkökuormitukselle sopivia liittimiä, korvakkeita tai liittimiä. Oikea johtimen valmistelu ja puristus ovat tärkeitä liitoksessa, koska väärin valmistettu pääte voi aiheuttaa ylimääräistä kosketusvastusta ja paikallista kuumenemista.

Tyypilliset käyttöalueet

Alumiininen PVC-palonkestävä virtajohto voidaan määrittää pienjännitejakelupiireihin, joissa jatkuva sähköhuolto määritellyn palotilan aikana on osa projektin vaatimusta. Tyypillisiä käyttökohteita ovat valitut varavirtapiirit, palon aiheuttamat sähkökuormat, julkiset rakennukset, teollisuuslaitokset ja maanalaiset jakelureitit.

Hätävirranjakelu

Kaapelia voidaan käyttää määrätyissä hätävirtapiireissä, joissa kaapelijärjestelmän on ylläpidettävä piirin toimintaa tietyn ajan paloaltistuksen aikana. Vaadittu palonkestävyystaso tulee vahvistaa projektin suunnittelussa ja sovellettavissa paikallisissa määräyksissä.

Julkiset ja kaupalliset rakennukset

Sovellukset voivat sisältää valittuja virtapiirejä sairaaloissa, kouluissa, liikerakennuksissa ja muissa tiloissa, joihin on asennettu hätäsähköjärjestelmiä. Se, tarvitaanko tiettyä kaapelirakennetta, riippuu rakennuksen suunnittelusta, palostrategiasta ja sovellettavista sähkö- ja palomääräyksistä.

Teollisuustilat

Tehtaissa ja teollisuuslaitoksissa kaapelia voidaan harkita hätäjakelussa, palontorjuntalaitteistossa ja muissa pienjännitepiireissä, joissa on määritelty alumiinijohdin ja määritelty palonkestävyysvaatimus. Kaapelin koko tulee sovittaa sähkökuormitukseen ja asennusreittiin.

Maanalaiset jakelureitit

Käytettävissä olevia suurempia johdinkokoja voidaan harkita maanalaisten jakelureittien ja kaapelikaivojen kohdalla, jos asennussuunnitelma sallii tämän kaapelirakenteen. Hautausolosuhteet, mekaaninen suojaus ja lämmönpoisto tulee tarkistaa ennen asennusta.

Valmistus- ja laatudokumentaatio

Oma tuotanto ja testaus

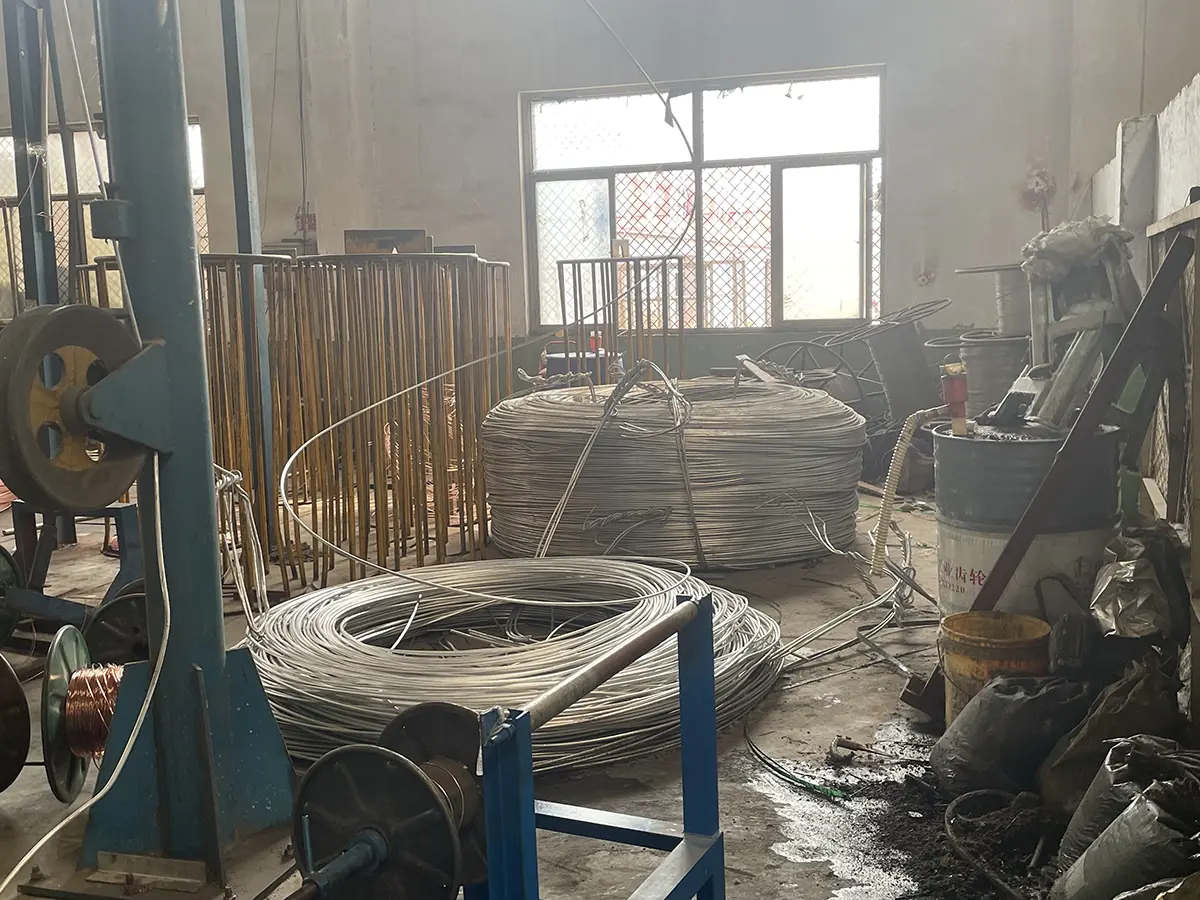

Qiancheng Cableilla on omia kaapelituotantopajoja ja testauslaitoksia. Valmistusprosessi kattaa johtimien käsittelyn, eristeen suulakepuristuksen, palonkestävän kerroksen levityksen ja ulkovaipan ekstruusiota. Asiaankuuluvat tuotanto- ja tarkastuspöytäkirjat tarjoavat perustan valmiiden kaapelien mittojen ja sähköisten ominaisuuksien valvonnalle.

Laadunhallinnan sertifikaatit

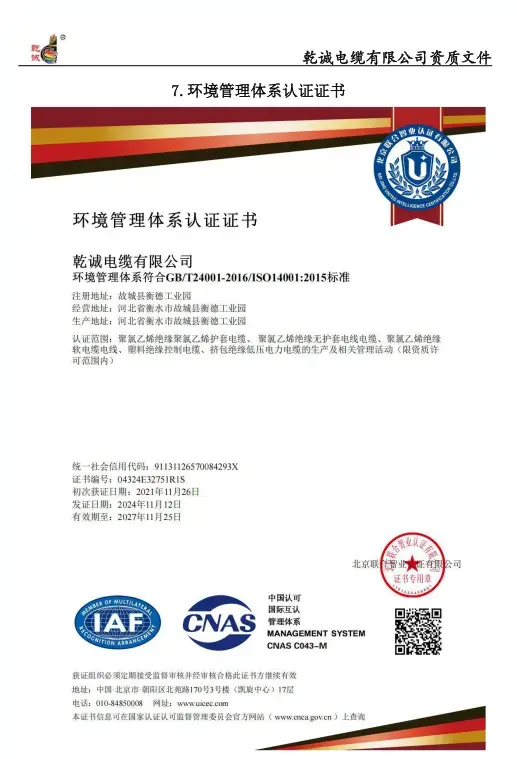

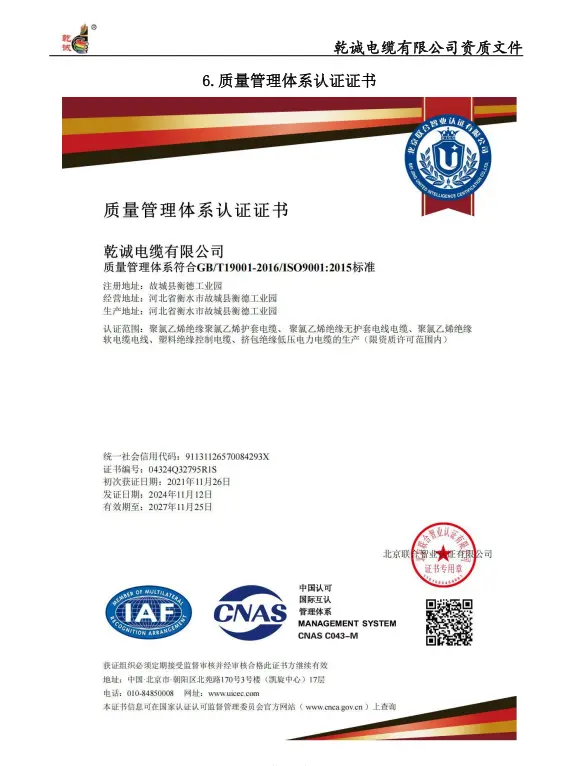

Qiancheng Cablella on kansallinen teollisuuskaapelin tuotantolisenssi sekä ISO9001-laatu-, ISO14001-ympäristö- ja ISO45001-työterveys- ja -turvallisuussertifikaatit. Nämä asiakirjat antavat tietoa yrityksen tuotanto- ja johtamisjärjestelmistä, ja niitä voidaan tarkastella toimittajan pätevöitymisen yhteydessä.

Tekninen tarkastus ennen tilaamista

Projektihankinnoissa kaapeli tulee tarkistaa todellisen sähkö- ja paloturvallisuusspesifikaation perusteella sen sijaan, että se valitaan vain tuotteen nimen perusteella. Seuraavat tiedot ovat hyödyllisiä pyydettäessä tarjousta tai teknistä toimitusta: vaadittu johtimen poikkipinta-ala, käyttöjännite, kuormitusvirta, kaapelin pituus, asennustapa, ympäristö- tai maaperäolosuhteet, kaapelien ryhmittely, sallittu jännitehäviö ja vaadittu palotestausehto.

Kun kaapeli toimitetaan rakennusprojektiin, ostaja voi myös pyytää tarkastettavaksi soveltuvat tekniset tiedot, testausasiakirjat ja kelpoisuustodistukset. Näin valitut rakenne- ja testivaatimukset voidaan tarkistaa ennen tuotantoa ja asennusta.

FAQ

Mitä eroa on palonkestävän ja paloa hidastavan kaapelin välillä?

Palonkestävyys tarkoittaa kaapelipiirin kykyä jatkaa toimintaansa tietyn ajan määritellyissä palotestiolosuhteissa. Palonsuojaus koskee pääasiassa liekin leviämisen rajoittamista kaapelia pitkin. Kaapelilla voi olla paloa hidastavia ominaisuuksia ilman, että se luokitellaan saman palonkestävyyden mukaan.

Miksi tässä kaapelissa käytetään alumiinijohdinta?

Alumiini tarjoaa pienempitiheyksisen johtimen vaihtoehdon pienjännitteisen virranjakoon. Se voi olla merkityksellistä silloin, kun kaapelin paino ja käsittely ovat näkökohtia. Koska alumiinilla on erilaiset sähkö- ja liitäntäominaisuudet kuin kuparilla, johtimien mitoitus ja päätekomponentit tulee valita vastaavasti.

Mitä 90 minuutin palonkestävyysvaatimus tarkoittaa?

Toimitetut tuotetiedot määrittelevät 90 minuuttia 750 °C:n testiolosuhteissa. Tämä viittaa määritettyyn testiehtoon määritellylle kaapelirakenteelle. Sitä ei pidä tulkita takuuksi identtisestä piirin suorituskyvystä jokaisessa todellisessa tulipalossa, koska todelliset tulokset riippuvat asennuksesta, paloaltistumisesta ja sovellettavasta testimenetelmästä.

Miten kaapelin koko pitäisi valita?

Valinnassa tulee ottaa huomioon kuormitusvirta, jännitehäviö, kaapelin pituus, asennustapa, ympäristöolosuhteet, kaapelien ryhmittely ja vaadittu palonkestävyys. Taulukossa luetellut ampacityarvot antavat viitetietoja ilmaan ja suoraan haudattuihin asennukseen.

Voidaanko kaapelia käyttää suoraan hautaamiseen?

Tuotetiedot sisältävät suoraan haudatun maan tiiviysarvot. Todellinen soveltuvuus tulee vielä varmistaa kaapelin rakenteen, hautausolosuhteiden, mekaanisen suojauksen, maaperän lämpöominaisuuksien ja sovellettavien asennusvaatimusten mukaan.

Mitä tulee ottaa huomioon alumiinijohdinta kytkettäessä?

Liittimen tai liittimen tulee olla sopiva alumiinijohtimille ja määritellylle kuormitukselle. Johtimen asianmukainen valmistelu ja puristus ovat tärkeitä luotettavan sähköliitännän ylläpitämiseksi ja liiallisen kosketusvastuksen tai paikallisen kuumenemisen välttämiseksi.

Mitä asiakirjoja hankkeen arviointiin voidaan toimittaa?

Hankkeen vaatimuksista riippuen toimittajan ja tuotteen arviointiin voidaan toimittaa tekniset tiedot, tuotetestidokumentaatio ja yrityksen pätevyystodistukset. For fire-related applications, the relevant fire-test documentation should be reviewed together with the project specification before approval.
