Qiancheng-alumiininen PVC FR -palonkestävä pienjännitevirtakaapeli on suunniteltu pienjännitteiseen virranjakeluun, jossa vaaditaan paloa hidastavaa ja palonkestävää suorituskykyä. Alumiininen johdinrakenne voidaan määrittää talotekniikkaan, varavirtapiireihin, teollisuuslaitoksiin ja muihin projekteihin, joissa johtimen paino, asennusolosuhteet ja palonkestävyys on otettava huomioon yhdessä.
|
Nimellinen johtimen poikkipinta-ala (mm²) |
Eristeen paksuus (mm) |
Vaipan paksuus (mm) |
Arvioitu kaapelin ulkohalkaisija (mm) |
Al-johtimen tasavirtaresistanssi (Ω/km) |
Testijännite (kV/5 min) |
Ampacity-Al in Air (A) |
Ampacity-Al suoraan haudatussa maaperässä (A) |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1 × 2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kaapelissa käytetään alumiinijohdinta pienjännitteisen tehon siirtoon. Alumiinirakenne voi vähentää johtimen painoa kupariin verrattuna vastaavalla poikkipinta-alalla, mutta johtimien valinnassa tulee huomioida myös vastus, sallittu virta, jännitehäviö, liitäntätapa ja asennusolosuhteet. Teknisen taulukon arvot antavat lähtökohdan projektitason kaapelin valinnalle.
Palonkestävän rakenteen tarkoituksena on auttaa ylläpitämään piirin jatkuvuutta tietyissä palotestiolosuhteissa. Vaadittu palonkestävyystaso tulee vahvistaa sovellettavasta tuotestandardista ja projektispesifikaatiosta. Palonkestävyys ja palonestokyky ovat erilaisia suorituskykyominaisuuksia, ja ne tulee arvioida vastaavien testivaatimusten mukaisesti.
Paloa hidastavaa PVC:tä käytetään eristeenä ja ulkovaipana mainitussa rakenteessa. Sen tehtävänä on rajoittaa liekin etenemistä määritellyissä testiolosuhteissa. Todellinen suoritustaso tulee varmistaa asiaankuuluvan tuotteen testiraportin avulla sen sijaan, että se olisi päätelty pelkästään materiaalin nimestä.
Eristys ja vaipan paksuus kasvavat johtimen poikkipinta-alan mukaan tuotespesifikaation mukaan. Nämä mitat vaikuttavat kaapelin kokonaishalkaisijaan, asennustilaan ja mekaanisiin suojausvaatimuksiin, joten lopullinen kaapelin koko on tarkistettava käytettävissä olevan hyllyn, kanavan tai ojan järjestelyn mukaan.

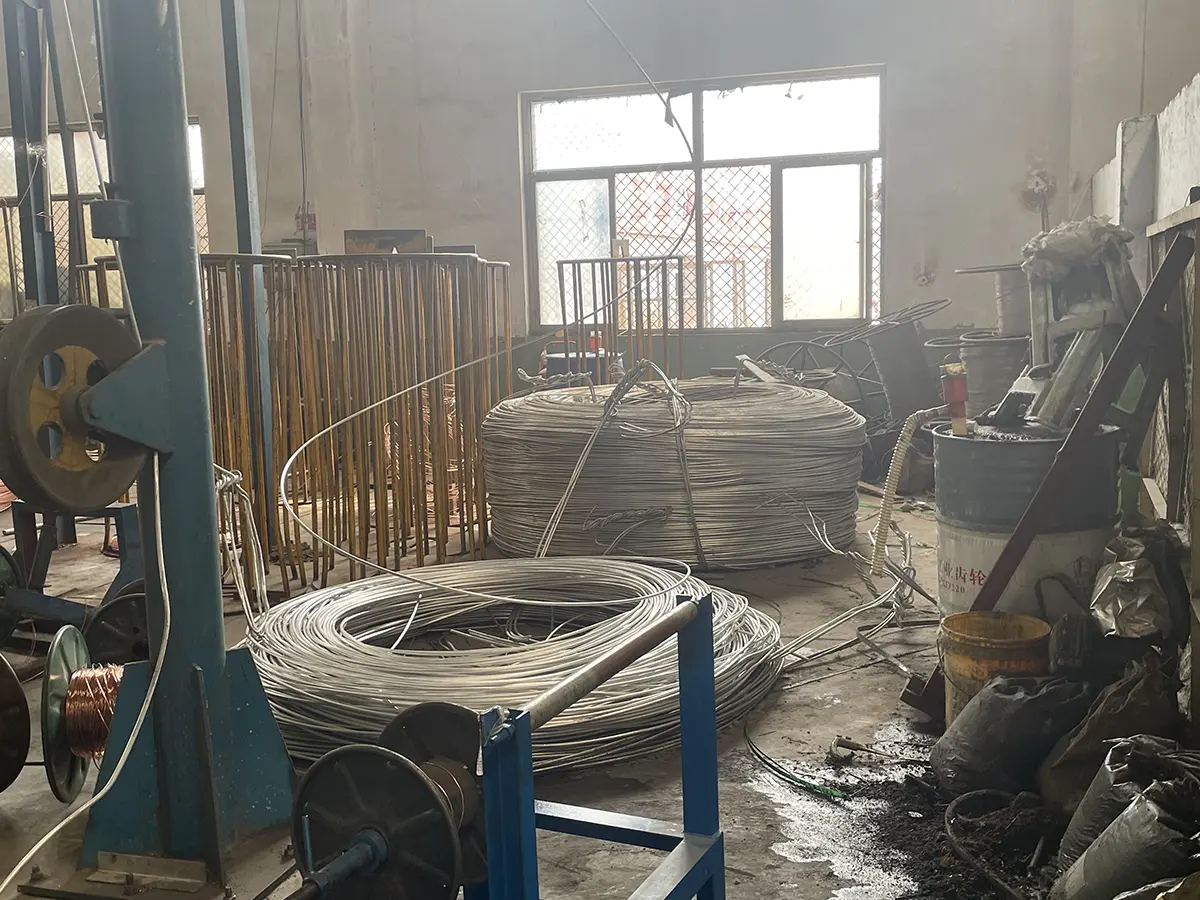

Qiancheng valmistaa kaapelia johdinkäsittelyn, palonkestävän kerroksen, eristeen suulakepuristuksen ja vaipan suulakepuristuksen avulla. Tuotannon tarkastus voi sisältää johtimen resistanssin, mittatarkistukset, eristyssuorituskyvyn ja asiaankuuluvat palotestaukset sovitun spesifikaation mukaisesti.
Saapuvat johdin- ja eristemateriaalit tarkistetaan sovellettavien tuotantovaatimusten perusteella ennen käsittelyä. Alumiinijohtimen resistanssi ja mittojen tasaisuus ovat tärkeitä laadunvalvontapisteitä, koska ne vaikuttavat suoraan sähköiseen suorituskykyyn ja valmiin kaapelin yhteensopivuuteen.
Johdinkäsittelyä, palonkestävän kerroksen levitystä ja ekstruusioparametreja valvotaan tuotannon aikana. Eristys ja vaipan paksuus tarkistetaan tuotespesifikaatioiden mukaisesti, jotta voidaan vähentää tuotantoerien välisiä mittaeroja.
Tuotanto- ja tarkastuspöytäkirjat voidaan liittää asiaankuuluvaan kaapelierän ja kelan tunnistukseen. Suunnittelutilauksia varten tarvittavat tarkastusasiakirjat, testipöytäkirjat ja kelatiedot voidaan sopia ennen tuotantoa projektin arkistoinnin ja hyväksymisen tueksi.
Kolmannen osapuolen tehdastarkastus, näytteenotto tai testaus voidaan järjestää, jos ostospesifikaatio sitä vaatii. Tarkastuksen laajuus tulee vahvistaa etukäteen, jotta asiaankuuluvat näytteet, testilaitteet ja tuotantotiedot ovat saatavilla.
Palonkestävä rakenne on tarkoitettu piireihin, joissa sähköisen toiminnan jatkuminen määritellyn paloaltistuksen aikana on osa projektivaatimusta. Vaadittu testin kesto, liekin lämpötila, mekaaniset olosuhteet ja piirin eheyskriteerit tulee vahvistaa sovellettavasta standardista ja projektispesifikaatiosta.
Paloa hidastava suorituskyky koskee liekin etenemisen rajoittamista kaapelia pitkin määritellyissä testiolosuhteissa. IEC 60332 kattaa sähkö- ja valokuitukaapeleiden testit tulipalossa, mukaan lukien yksittäisten kaapeleiden ja ryhmitettyjen kaapelijärjestelyjen pystysuuntaiset liekin leviämismenetelmät.
Projekteissa, joissa on paloturvallisuuden hyväksymisvaatimukset, sovellettavassa testiraportissa tulee yksilöidä testattu kaapelin rakenne, johtimen koko, testausmenetelmä ja tulos. Tämä on hyödyllisempää teknisessä tarkastelussa kuin luottaa vain yleisiin kuvauksiin, kuten palonkestävä tai paloa hidastava aine.
Pienjännitekaapeleille, joita tarvitaan piirien eheyden ylläpitämiseen tulipalon aikana, IEC 60331 tarjoaa testausmenetelmiä määritellyissä palo-olosuhteissa. Standardin eri osia sovelletaan kaapelin halkaisijan ja testijärjestelyn mukaan, joten tarkka testausmenetelmä on sovitettava kaapelin rakenteen ja projektin vaatimukseen.

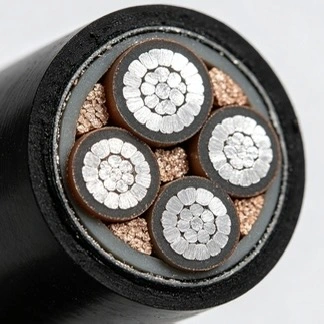

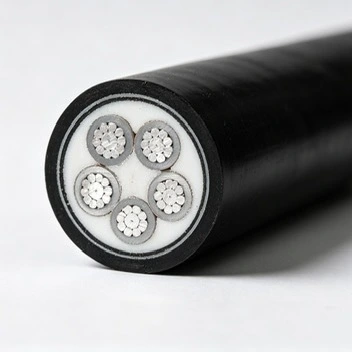

Kaapelirakenteessa yhdistyvät alumiinijohdin, palonkestävä kerros, eristys ja ulkovaippa. Jokainen kerros suorittaa eri tehtävän, joten valinnassa tulee ottaa huomioon koko rakenne eikä pelkästään johdinmateriaali.
Johdin tarjoaa sähköpolun pienjännitepiirille. Poikkipinta-ala tulee valita suunnitteluvirran, sallitun jännitehäviön, asennusolosuhteiden ja sovellettavien sähkövaatimusten mukaan.
Palonkestävä kerros antaa lämpösuojan johtimen ympärille määritellyn paloaltistuksen aikana. Sen suorituskyky arvioidaan soveltuvan palonkestävyystestin avulla normaalien käyttölämpötilatietojen sijaan.
Eristys erottaa jännitteisen johtimen muista johtavista tai ulkoisista komponenteista. Tasainen eristeen paksuus on tärkeä sähköisen eheyden ja mittojen yhtenäisyyden kannalta tuotannon aikana.
Ulkovaippa suojaa ulkoiselta asennusympäristöltä ja edistää kaapelin palonestokykyä. Jos vaaditaan ulkoasennus, vaipan materiaali ja ympäristön kestävyys on vahvistettava suhteessa todellisiin altistusolosuhteisiin.
Alumiininen PVC FR -palonkestävä pienjännitevirtakaapeli voidaan määrittää tiettyihin pienjännitepiireihin sairaaloissa, kouluissa, kauppakeskuksissa, toimistorakennuksissa ja muissa julkisissa tiloissa, joissa paloturvallisuusvaatimukset ovat voimassa. Tyypillisiä piirejä voivat olla hätävirta, paloon liittyvät laitteet ja muut määrätyt pienjännitekuormat.
Teollisuuslaitokset ja tuotantolaitokset voivat käyttää palonkestäviä pienjännitekaapeleita valituissa hätä- tai välttämättömissä virtapiireissä. Kaapelin koko tulee määrittää laitteen kuormituksen, käynnistysvirran, asennusjärjestelyn ja vaadittujen jännitehäviörajojen perusteella.
Kaapelia voidaan harkita pienjännitejakelu- ja saneerausprojekteissa, joissa alumiinijohtimet sopivat sähkösuunnitteluun ja paloturvallisuusvaatimuksiin. Asennus voi sisältää kaapelihyllyjä, kaivoja tai muita suojattuja reititysjärjestelmiä projektista riippuen.
Maakaapelireitit edellyttävät kosteuden, mekaanisten vaurioiden, korroosion, salaojituksen ja huollon pääsyn huomioon ottamista. Suoraa hautaamista tulisi käyttää vain, jos kaapelin rakenne ja projektispesifikaatio sen sallivat, ja lisäsuojaus on tehtävä, jos paikan olosuhteet sitä vaativat.
Ennen alusta- tai pystyasennusta insinöörien tulee tarkistaa kaapelin paino, taivutusvaatimukset, tukivälit, lämmönpoisto ja yhdessä asennettujen piirien lukumäärä. Alumiinijohtimet voivat olla hyödyllisiä, kun kaapelin paino on tärkeä asennuksen seikka, mutta sähköinen mitoitus on edelleen ensisijainen valintatekijä.
Poikkipinta-ala tulee valita suunnitteluvirran mukaan ja tarkistaa sallitun jännitehäviön, asennusolosuhteiden, ympäristön lämpötilan ja kaapelien ryhmittelyn mukaan. Taulukon ampacityarvot tulee tulkita yhdessä todellisten projektin asennusolosuhteiden kanssa sen sijaan, että niitä tulisi käyttää yleisinä kenttäarvoina.
Palonkestävyys ja palonesto on ilmoitettava erikseen ostoasiakirjoissa. Jos projekti vaatii jatkuvaa piirin käyttöä tulipalon aikana, vaadittu palonkestävyystestimenetelmä ja -kesto on ilmoitettava selvästi. Jos projekti edellyttää vain liekin leviämisen rajoittamista, tulee tunnistaa sovellettava palonestotesti.
Sisä-, ulko-, maanalaiset ja kaapelihyllyasennukset voivat asettaa erilaisia vaatimuksia ulkovaipalle ja sitä tukevalle asennusjärjestelmälle. Projekteissa, joihin liittyy kosteutta, kemiallista altistumista, voimakasta auringonvaloa tai suurta mekaanista riskiä, asennusolosuhteet tulee tarkistaa ennen kaapelin rakentamisen viimeistelyä.
Vienti- ja infrastruktuuritilauksissa ostospesifikaatiossa voidaan määritellä johtimen resistanssi, eristysmitat, testijännite, palotestaus, tarkastuksen laajuus ja dokumentaatiovaatimukset. Näiden erien sovittaminen ennen tuotantoa auttaa välttämään erot hankintaasiakirjojen ja lopullisten hyväksymiskriteerien välillä.
Tarjousta tai teknistä arviota varten asiakkaat voivat toimittaa nimellisjännitteen, johtimen poikkileikkauksen, tarvittavan kaapelin pituuden, asennustavan, projektihakemuksen ja sovellettavan standardin. Qiancheng voi tarkistaa nämä tiedot ja vahvistaa sopivan alumiinisen PVC FR -palonkestävän pienjännitevirtakaapelin rakenteen sekä tarvittavat tekniset asiakirjat.
Palonkestäviä piirejä koskevissa projekteissa on myös hyödyllistä määrittää vaadittu palonkestävyystestimenetelmä, palonestotestitaso, johtimen vastusvaatimukset ja tarkastusmenettely ennen tuotantoa. Näiden tietojen avulla valmistus- ja laadunvalvontatiimit voivat työskennellä määriteltyjen teknisten eritelmien mukaisesti.

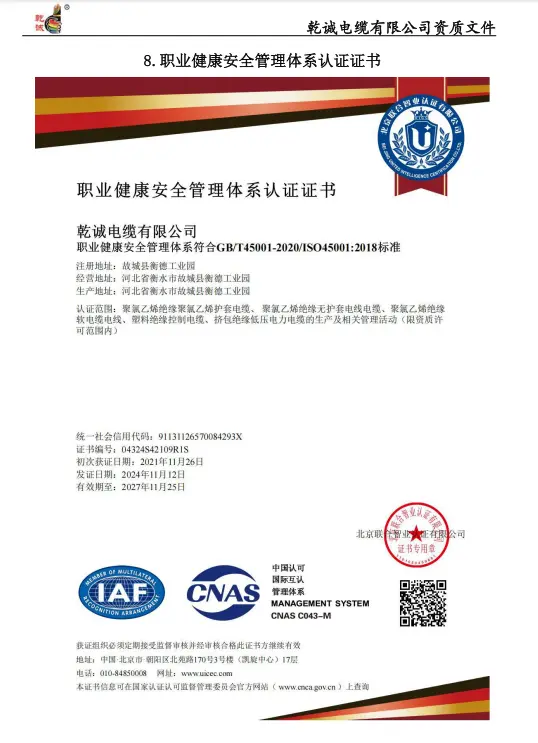

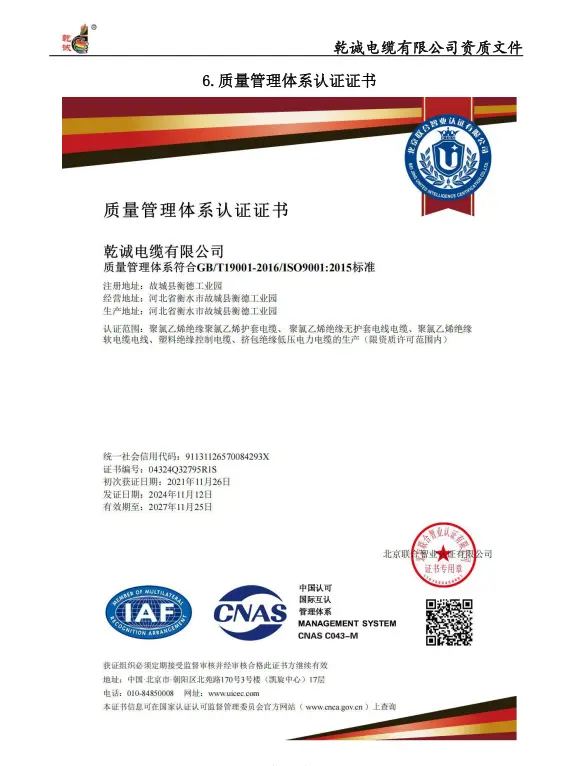

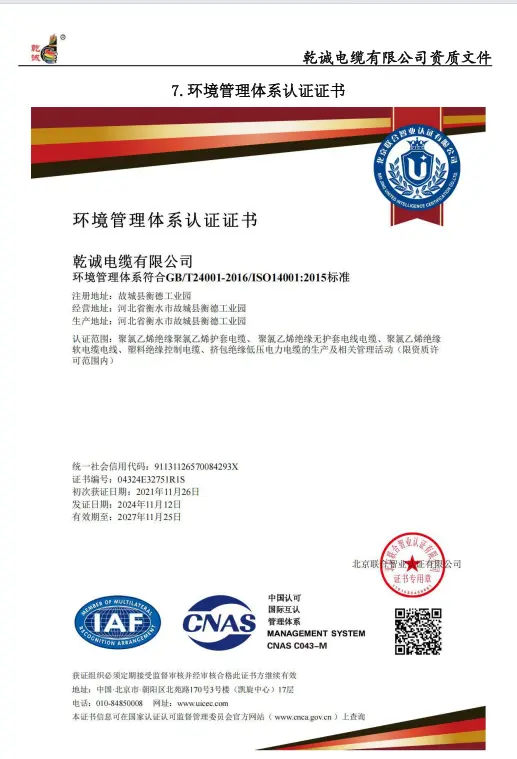

Qiancheng voi toimittaa projektiin soveltuvin osin asiakirjat, jotka liittyvät laatu-, ympäristö- ja työterveys- ja turvallisuusjohtamisjärjestelmiin, mukaan lukien ISO9001-, ISO14001- ja ISO45001-sertifikaatit.
Tuotantolisenssit ja tuotekohtaiset kelpuutusasiakirjat voidaan toimittaa tuotteen, kohdemarkkinoiden ja projektin vaatimusten mukaan. Asiakkaiden tulee vahvistaa tarkat sertifikaatit, jotka vaaditaan paikallisen sääntelyn tai projektin hyväksymiseen ennen tilaamista.
Palonkesto- ja palonestotestiraportit voidaan toimittaa testatun rakenteen ja sovellettavan testausmenetelmän mukaisesti. Teknistä tarkastelua varten raportti tulee tarkistaa tilatun kaapelin rakenteen, johtimen koon ja vaaditun suorituskyvyn suhteen.
Ulkomaisten tilausten tekniset asiakirjat voivat sisältää englanninkielisiä eritelmiä, tarkastusasiakirjoja, tehtaan vastaanottoasiakirjoja, pakkaustietoja ja erän jäljitettävyyttä koskevia tietueita, kun ne sisältyvät ostosopimukseen.
V: Ne käsittelevät erilaisia paloteknisiä ominaisuuksia. Paloa hidastava kaapeli on suunniteltu rajoittamaan liekin leviämistä määritellyissä testiolosuhteissa, kun taas palonkestävä kaapeli on suunniteltu säilyttämään piirin eheys tietyn ajan sovellettavissa palotestiolosuhteissa. Vaadittava suorituskyky tulee mainita hankespesifikaatiossa.
V: Alumiini voi vähentää johtimen painoa kupariin verrattuna samalla nimellispoikkipinta-alalla. Siksi sitä voidaan harkita projekteissa, joissa kaapelin paino, asennuksen käsittely ja materiaalikustannukset ovat tärkeitä tekijöitä. Johtimen koko on silti valittava virtakapasiteetin, jännitehäviön ja sovellettavien sähkövaatimusten mukaan.
V: Valinnassa tulee ottaa huomioon suunnitteluvirta, asennustapa, ympäristön lämpötila, kaapelien ryhmittely, piirin pituus, jännitehäviö ja oikosulkuolosuhteet. Taulukon ampacity-arvot antavat viitetietoja, mutta lopullinen valinta tulee tarkistaa todellisen asennusjärjestelyn mukaan.
V: Sitä voidaan harkita pienjännitepiireissä, joissa projekti edellyttää vastaavaa palonkestävää rakennetta. Palopumppujen, hätävalaistuksen tai muiden hengenturvalaitteiden osalta vaadittu piirin eheyden kesto ja sovellettava paikallinen tai projektistandardi tulee vahvistaa ennen kaapelin valintaa.
V: Ulkokäyttö riippuu vaipan rakenteesta, ympäristöaltistumisesta ja asennustavasta. Jos kaapeli on alttiina pitkäaikaiselle auringonvalolle, kosteudelle, kemikaaleille tai mekaanisille vaurioille, hankkeessa tulee määrittää vaadittu ympäristönsuojelu- ja asennusjärjestelmä.
V: Suoraa hautaamista tulee käyttää vain, jos kaapelin tekniset tiedot ja projektisuunnitelma sen sallivat. Maaperän kosteus, korroosio, mekaaninen suojaus, salaojitus ja odotettavissa olevat käyttöolosuhteet tulee arvioida ennen suoran hautauksen valitsemista. Vaativissa ympäristöissä voidaan tarvita suojaputkia tai muita suojatoimenpiteitä.
V: Kyllä. Tehdastarkastus, näytteenotto ja todistajakoe voidaan järjestää sovitun tarkastussuunnitelman mukaisesti. Vaaditut testikohteet, näytteenottomenetelmä, dokumentaatio ja hyväksymiskriteerit tulee vahvistaa ennen tuotantoa.
V: Hyödyllisiä tietoja ovat johtimen koko, kaapelin pituus, jännitetaso, asennustapa, sovellus, kohdemaa, sovellettava standardi ja vaadittu paloturvallisuustaso. Jos kaapelispesifikaatiota ei ole viimeistelty, projektin kuormitus ja asennusolosuhteet voidaan toimittaa alustavaa teknistä tarkastusta varten.
