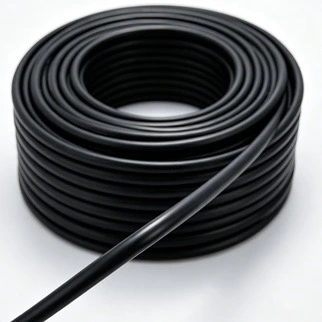

Alumiininen XLPE palonkestävä virtajohto

Alumiininen XLPE Fire Resistant Power Cable käyttää alumiinijohdinta, XLPE-eristystä, palonkestävää kiillekerrosta ja suojaavaa PVC-vaippaa pienjännitevirtapiireissä, joilla on määritellyt palonjatkuvuusvaatimukset. Rakenne voidaan määrittää rakennusten jakeluun, ulkoreitteihin, kaapelikaivantoihin ja muihin asennuksiin, joissa on huomioitava sekä sähkö- että palotehokkuus.

Tuotevalikoima kattaa nimellispoikkipinnat 1,5 mm² - 1000 mm². Alla olevasta teknisestä taulukosta löydät vastaavat eristeen ja vaipan paksuuden, likimääräisen ulkohalkaisijan, johtimen DC-resistanssin, testijännitteen ja vertailuampacity-arvot asennettaessa ilmaan ja suoraan maahan.

Tuotteen mitat ja tekniset parametrit

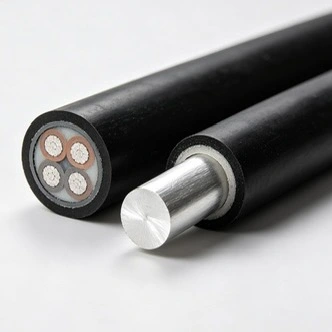

Kaapelin rakenne ja materiaalin valinta

Kaapelissa on useita toiminnallisia kerroksia, joista jokainen toimii eri sähkö- tai ympäristötarkoituksessa. Johdin kuljettaa virtaa normaalin toiminnan aikana, XLPE tarjoaa sähköeristyksen, kiillekerrosta käytetään palonkestävyyteen ja PVC-vaippa suojaa ulkoisesti mekaanisesti ja ympäristöltä. Näitä toimintoja tulee harkita yhdessä, kun kaapeli valitaan tiettyyn asennukseen.

Alumiininen johdin

Johdin on valmistettu alumiinista ja sitä on saatavana useilla nimellispoikkileikkauksilla. Kupariin verrattuna alumiinilla on pienempi tiheys, mikä voi vähentää kaapelin painoa ja yksinkertaistaa käsittelyä pidemmillä kaapelireiteillä. Koska sen sähkövastus ja pääteominaisuudet eroavat kuparista, johtimen koko, sallittu jännitehäviö ja liitäntätapa tulee tarkistaa kaapelin valinnan yhteydessä.

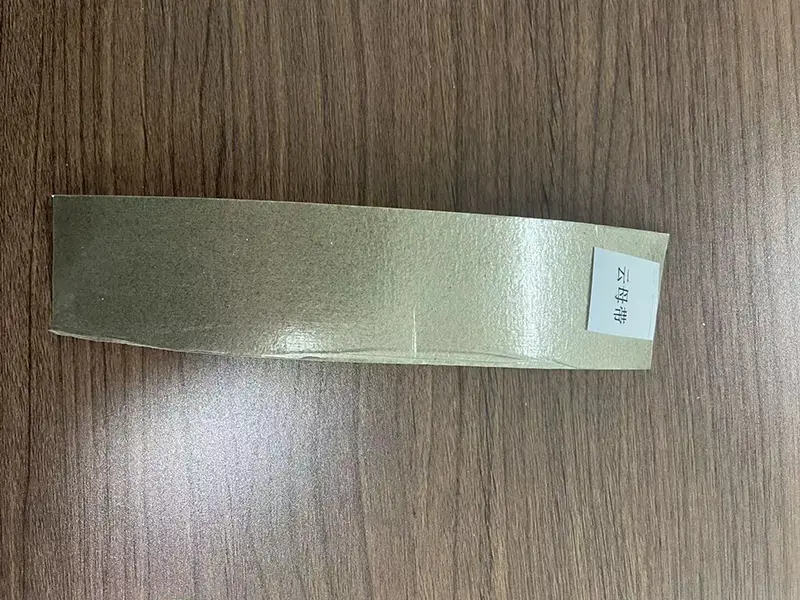

Mica tulenkestävä kerros

Kiilleteippi muodostaa kaapelirakenteen palonkestävän osan. Määritellyissä palotestiolosuhteissa epäorgaaninen kiillemateriaali muodostaa lämmönkestävän esteen johtimen ympärille ja auttaa ylläpitämään sähköeristystä, kun ulkoiset polymeerimateriaalit altistetaan korkealle lämpötilalle. Todellinen palonkestävyys on verrattava sovellettavaan tuotteen testiraporttiin ja testimenetelmään.

XLPE eristys

XLPE:tä eli silloitettua polyeteeniä käytetään ensisijaisena eristeenä johtimen ympärillä. Mukana toimitetussa tuotespesifikaatiossa johtimen maksimikäyttölämpötila pitkällä aikavälillä on 90 °C. XLPE valitaan yleisesti tehokaapeleihin, joissa vaaditaan korkeampaa käyttölämpötilakykyä ja lämmönkestävyyttä verrattuna perinteiseen PVC-eristeeseen.

PVC ulkovaippa

Ulompi PVC-vaippa suojaa sisäisiä kaapelikerroksia kuljetuksen, asennuksen ja normaalin käytön aikana. Ulkosovelluksissa vaipan koostumus on sovitettava vaadittuun UV-, kosteus- ja ympäristöaltistukseen. Maanalaisen asennuksen yhteydessä on myös otettava huomioon maaperän olosuhteet, mekaaninen suojaus ja altistuminen vedelle sen sijaan, että oletetaan, että kaikki hautausympäristöt ovat samanarvoisia.

Sähkö- ja paloturvallisuusnäkökohdat

Tulipaloon liittyvien virtapiirien suorituskyky ei rajoitu liekin etenemiseen. Palonkestävä kaapeli arvioidaan sen mukaan, pystyykö piiri ylläpitämään sähkön jatkuvuutta määritellyssä palotestissä. Normaalit sähköominaisuudet, eristyskyky, johtimen vastus ja asennusolosuhteet ovat tärkeitä päivittäisessä käytössä.

Palonkestävyystestiolosuhteet

Mukana toimitetut tuotetiedot määrittelevät palonkestävyystestin 750 °C:ssa 90 minuutin ajan. Tätä tulisi käsitellä tuotekohtaisena testiehtona eikä yleisenä ennusteena kaapelin käyttäytymisestä jokaisessa tulipalossa. Kun kaapeli toimitetaan rakennusprojektiin, vastaava palotestiraportti, testausmenetelmä ja vaadittu piirin eheyden kesto tulee tarkistaa projektin spesifikaatioiden perusteella.

Johtimen vastus ja ampacity

Teknisessä taulukossa on lueteltu DC-resistanssiarvot soveltuville alumiinijohtimien kokoille ja erilliset kapasiteettiluvut asennusta varten ilmaan ja suoraan maahan. Nämä arvot tulee tulkita yhdessä ympäristön lämpötilan, kaapelien ryhmittelyn, maaperän lämpöolosuhteiden, asennussyvyyden, reitin pituuden ja sallitun jännitehäviön kanssa.

Kestojännitetiedot

Listattu testijännite on 3,5 kV 5 minuutin ajan toimitettujen tuotetietojen mukaan. Kestävyysjännitetestaus mahdollistaa kaapelin eristysjärjestelmän määritellyn tarkastuksen. Sovellettavat valmistusstandardit ja projektitestausvaatimukset tulee vahvistaa ennen lopullista hyväksyntää.

Asennus ja kaapelin valinta

Kaapelin valinnan tulisi alkaa sähkökuormasta ja asennusympäristöstä, ei pelkästään nimellisjohtimen koosta. Hätä- tai paloon liittyville piireille vaadittava palonkestävyysaika ja sovellettavat rakennus- tai sähkövaatimukset tulee myös määrittää ennen tilaamista.

Johtimen koon valinta

Johtimen poikkileikkaus tulee tarkistaa käyttövirran, jännitehäviön, reitin pituuden ja asennusolosuhteiden suhteen. Pidemmillä reiteillä jännitehäviö voi määrittää tarvittavan johtimen koon, vaikka laskettu kapasiteetti olisi riittävä. Teknisen taulukon arvot ovat tuotteen viitetietoja ja niitä tulee käyttää soveltuvan kaapelin mitoitusmenetelmän kanssa.

Sisätilojen kaapelihyllyt ja palosuojakuilut

Asennettaessa kaapelihyllyihin, akseleihin tai vastaaviin reitteihin tulee ottaa huomioon kaapeliväli, taivutussäde, ympäristön lämpötila ja mekaaninen suojaus. Vedon aikana kaapeli tulee suojata teräviltä reunoilta ja liialliselta mekaaniselta voimalta, joka voi vahingoittaa vaippaa tai sisäisiä palonkestäviä kerroksia.

Ulkoasennus kattoon

Ulkoreiteillä vaipan tulee olla sopiva odotettuun UV-altistukseen ja sääolosuhteisiin. Asennuksen aikana tulee ottaa huomioon tukiväli, kaapelin paino, mekaaninen kuormitus ja ympäristön lämpötila. Lisäsuojaus voi olla tarpeen, jos kaapeli on alttiina mekaaniselle iskulle tai muille paikkakohtaisille vaaroille.

Suorat hautaus- ja kaapelihautaukset

Jos kaapelin rakenne ja projektispesifikaatiot sallivat suoran hautaamisen, ojan syvyys, maaperän lämpöominaisuudet, salaojitus, kaapeliväli ja mekaaninen suojaus on tarkistettava. Taulukon suoraan haudatut kapasiteettiluvut ovat viitearvoja, eivätkä ne saa korvata projektikohtaista kaapelilaskelmaa.

Alumiiniset johdinliitännät

Alumiinijohtimet vaativat liittimet, korvakkeet tai liittimet, jotka sopivat alumiinijohtimille ja määritellylle sähkökuormitukselle. Oikea kuorinta, johtimen valmistelu, puristus ja liitossuojaus ovat tärkeitä, koska huonosti valmistettu liitäntä voi lisätä kosketusvastusta ja aiheuttaa paikallista kuumenemista. Päätemenetelmän tulee noudattaa liittimen valmistajan asennusvaatimuksia.

Tyypilliset käyttöalueet

Alumiininen XLPE-palonkestävä virtakaapeli voidaan harkita pienjännitepiireissä, joissa sähkötoiminnan jatkaminen määritellyn palotilan aikana on osa projektin vaatimusta. Tyypillisiä käyttökohteita ovat hätäsähkönjakelu, valitut palokuormat, julkiset rakennukset, teollisuuslaitokset ja maanalaiset jakelureitit.

Hätä- ja palovirtapiirit

Sovellukset voivat sisältää nimettyjä varavirtapiirejä, palopumppuja, hätävalaistusta ja muita sähkö- ja palosuojaussuunnittelussa yksilöityjä kuormia. Vaadittu palonkestävyysaika tulee vahvistaa projektispesifikaatiosta eikä valita vain tuotteen nimestä.

Julkiset ja kaupalliset rakennukset

Sairaalat, koulut, ostoskeskukset, toimistorakennukset ja muut julkiset tilat voivat sisältää piirejä, jotka vaativat määritellyt palonkestävyysominaisuudet. Kaapelityyppi, johtimen koko ja paloluokitus tulee valita rakennuksen sähkösuunnittelun, evakuointistrategian ja sovellettavien paikallisten määräysten mukaan.

Teollinen ja kunnallinen jakelu

Alumiinijohdinvaihtoehtoa voidaan harkita pidemmillä pienjännitejakelureiteillä teollisuuslaitoksissa, kunnallishankkeissa ja muissa asennuksissa, joissa johtimen paino on tekninen näkökohta. Kuormitusvirta, jännitehäviö, reittiolosuhteet ja asennustapa tulee tarkistaa ennen kaapelin määrittämistä.

Maanalaiset jakelureitit

Tuotetaulukossa lueteltuja suurempia johtimien kokoja voidaan käyttää viitteenä arvioitaessa maanalaisia ​​jakelureittejä. Kaapelihaudat ja haudatut asennukset vaativat huomiota maaperän olosuhteisiin, salaojitukseen, mekaaniseen suojaukseen ja lämmönpoistoon. Pitkäaikaista veteen upottamista ei pitäisi olettaa hyväksyttäväksi ilman erityistä tuotehyväksyntää.

Valmistus- ja laatudokumentaatio

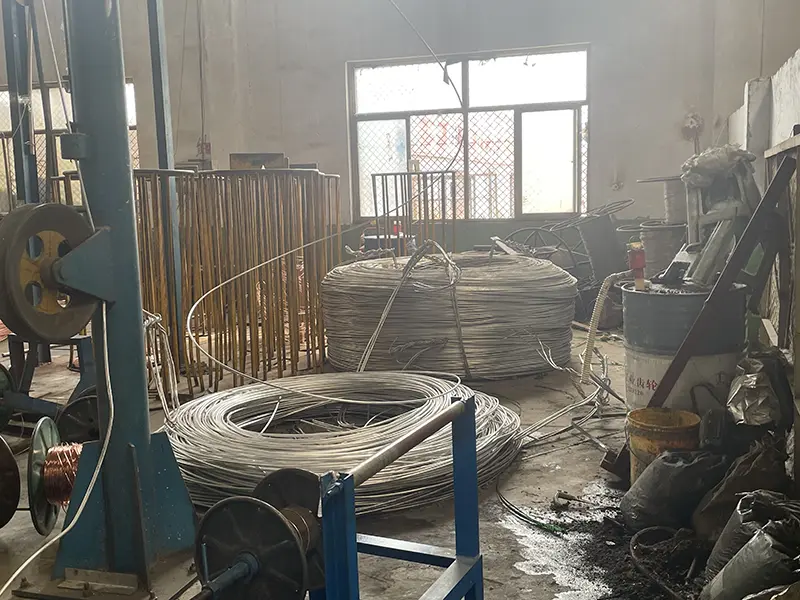

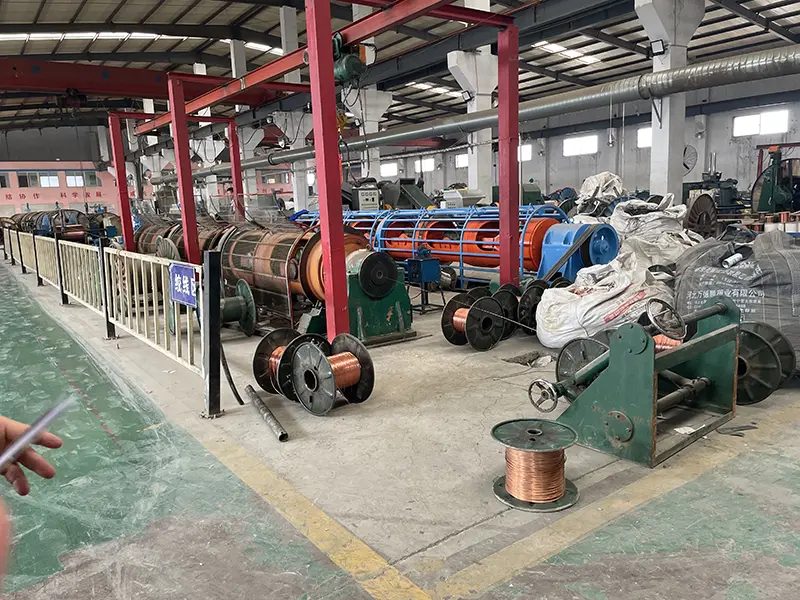

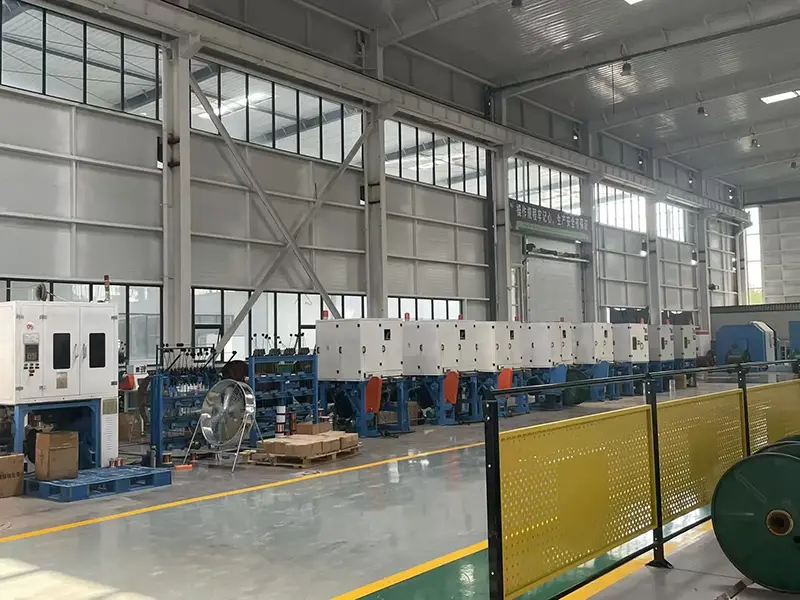

Oma tuotanto ja testaus

Qiancheng Cable valmistaa kaapelin omien tuotantolaitostensa kautta ja ylläpitää testausvalmiuksia tuotetarkastuksia varten. Olennaisia ​​tuotantovaiheita ovat johtimen käsittely, eristyspuristus, palonkestävän kerroksen levitys ja ulkovaipan ekstruusio. Tuotanto- ja tarkastuspöytäkirjat voivat tarjota tukea erän tunnistamiseen ja tuotteen varmentamiseen.

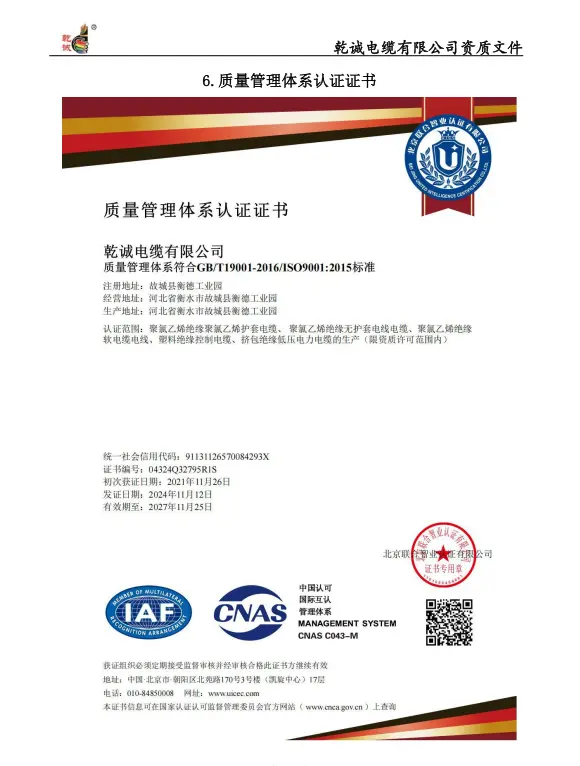

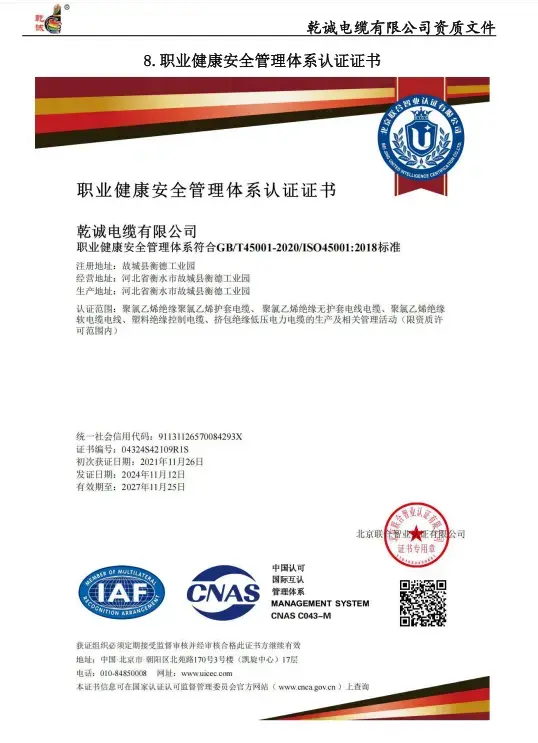

Laadunhallinta ja pätevyysasiakirjat

Käytettävissä oleva yritysdokumentaatio sisältää ISO 9001 -laatujohtamisen, ISO 14001 -ympäristöjohtamisen ja ISO 45001 -työterveys- ja -turvallisuussertifikaatit sekä asiaankuuluvat tuotantopätevyydet. Tuotekohtaiset palotestausraportit ja sähkötestipöytäkirjat tulee tarkistaa aiotun projektin vaatimusten mukaisesti.

Tuotestandardit ja tekniset asiakirjat

Sovellettava standardi riippuu kaapelin rakenteesta, nimellisjännitteestä, paloturvallisuusvaatimuksista ja kohdemarkkinoista. Mukana toimitetuissa tuotetiedoissa viitataan GB/T 12706:een tehokaapelien rakentamiseen, GB/T 19216:een palonkestävyystestaukseen, IEC 60502-1:een pienjännitekaapeleihin ja IEC 60331:een piirien eheyden testaamiseen. Tarkka vakiopainos ja testikokoonpano tulee vahvistaa tietylle tuotteelle ennen kuin se lähetetään hyväksyttäväksi.

Vientiprojekteihin saatetaan soveltaa lisävaatimuksia kohdemaasta ja hankespesifikaatiosta riippuen. Tarvittaessa tuotanto ja testaus voidaan järjestää sovellettavien alueellisten vaatimusten mukaisesti siten, että asiaankuuluvat tekniset asiakirjat ja vaatimustenmukaisuusasiakirjat tarkistetaan ennen toimitusta.

Tekniset tiedot, jotka on vahvistettava ennen tilaamista

Tarjousta tai teknistä arviota varten on hyödyllistä ilmoittaa tarvittava johtimen poikkipinta-ala, käyttöjännite, arvioitu kuormitusvirta, kaapelin pituus, asennustapa, ympäristön tai maaperän olosuhteet, kaapelien ryhmittely ja sallittu jännitehäviö. Paloon liittyville piireille on myös ilmoitettava vaadittu palotestin lämpötila, kesto ja sovellettava testistandardi.

Jos projektin hyväksyntä vaaditaan, ostaja voi pyytää toimitettua kaapelia koskevia tuotespesifikaatioita, teknisiä tietoja, sähkötestipöytäkirjoja, palotestausasiakirjoja ja yrityksen pätevyystodistuksia. Näiden asiakirjojen tarkistaminen ennen tuotantoa auttaa varmistamaan, että valittu rakennus vastaa projektin vaatimuksia.

FAQ

Mitä eroa on palonkestävällä kaapelilla ja palamista hidastavalla kaapelilla?

Palonsuojaus koskee pääasiassa liekin leviämisen rajoittamista kaapelia pitkin. Palonkestävyys koskee määritellyn kaapelirakenteen kykyä säilyttää sähköpiirin eheys tietyn ajan määritellyssä palotestissä. Näitä kahta ominaisuutta ei pidä käsitellä keskenään vaihdettavissa olevina.

Mitä 750 °C / 90 minuutin määritys tarkoittaa?

Toimitetut tuotetiedot määrittelevät 750 °C:n palotestin 90 minuutin ajan. Tämä on määritetty testiehto määritellylle kaapelirakenteelle. Soveltuva testiraportti tulee tarkistaa testausmenetelmän, kaapelikokoonpanon ja piirien eheysvaatimusten varmistamiseksi ennen projektin hyväksymistä.

Miksi käyttää alumiinia kuparin sijaan?

Alumiinilla on pienempi tiheys kuin kuparilla, mikä voi vähentää kaapelin painoa ja voi olla hyödyllistä pidemmillä reiteillä tai kun asennuksen käsittely on huomioitava. Sen korkeampi sähkövastus tarkoittaa, että johtimien mitoitus- ja jännitehäviölaskennassa on otettava huomioon alumiinin ominaisuudet.

Voiko tätä kaapelia käyttää ulkona tai maan alla?

Tuotetta voidaan harkita ulkoreiteillä, kaapelikaivojen ja määritellyissä suorahautausasennuksissa, joissa kaapelin rakenne ja projektivaatimukset sallivat nämä menetelmät. UV-altistus, maaperän olosuhteet, salaojitus, mekaaninen suojaus ja lämmönpoisto tulee arvioida varsinaisessa asennuksessa.

Mitä tulee ottaa huomioon alumiinijohtimen päättämisessä?

Käytä alumiinijohtimille hyväksyttyjä ja käyttökuormitukseen sopivia liittimiä, korvakkeita tai liittimiä. Oikea kuorinta, valmistelu, puristus ja liitossuojaus ovat tärkeitä kosketusvastuksen ja paikallisen kuumennuksen säätelemiseksi.

Mitä asiakirjoja on saatavilla hankkeen arviointia varten?

Tuotespesifikaatiosta ja projektin vaatimuksista riippuen tekniset tiedot, sähkötestipöytäkirjat, palotestausasiakirjat ja yrityksen pätevyystodistukset voidaan toimittaa tarkastettavaksi. Sovellettavien asiakirjojen tulee vastata kaapelin todellista rakennetta ja vaadittua testistandardia.
