Alumiininen XLPE FR palonkestävä pienjännitevirtakaapeli

Qiancheng Aluminium XLPE FR Fire Resistant Low Voltage Power Cable on suunniteltu pienjännitteiseen virranjakoon, jossa palonkesto, palonestokyky ja asennuksen paino on otettava huomioon yhdessä. Kaapelissa käytetään alumiinijohdinta, XLPE-eristystä, kiillepalonkestävää kerrosta ja paloa hidastavaa ulkovaippaa sovelluksissa, kuten rakennusten sähköjärjestelmissä, kaapelikaivojen, kuntien verkoissa ja teollisuuslaitoksissa.

Tuotetiedot ja tekniset parametrit -taulukko

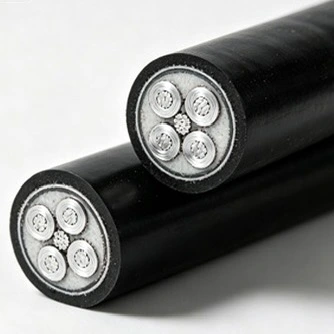

Kaapelin rakenne ja materiaalin valinta

Alumiininen johdin

Johtimessa käytetään alumiinia virtaa kuljettavana materiaalina. Verrattuna vastaavan sähkörakenteen omaavaan kuparijohtimeen alumiini voi vähentää kaapelin massaa, mikä voi olla merkityksellistä pitkissä kaapelikulkeissa, kaapelihyllyn kuormituksessa ja asennuksen käsittelyssä. Johtimen poikkileikkaus tulee valita virransiirtokapasiteetin, jännitehäviön, asennusolosuhteiden ja sovellettavan sähköstandardin mukaan.

XLPE eristys

Silloitettu polyeteeni tarjoaa ensisijaisen sähköeristyksen johtimen ympärille. Perinteiseen PVC-eristeeseen verrattuna XLPE valitaan yleensä korkeamman sallitun käyttölämpötilansa ja lämmönkestävyyden vuoksi. Todellisen käyttölämpötilan, oikosulkuolosuhteiden ja käyttöympäristön tulee noudattaa soveltuvaa tuotespesifikaatiota ja asennusstandardia.

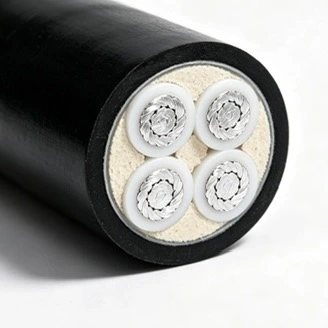

Mica Palonkestävä kerros

Kaapelirakenteeseen on sisällytetty kiillepohjainen palonkestävä kerros, joka auttaa säilyttämään eristyksen ja piirin eheyden, kun ne altistetaan määritellyille palo-olosuhteille. Palonkesto ja palonesto ovat erillisiä suorituskykyominaisuuksia, joten vaadittu testausmenetelmä, kesto ja hyväksymiskriteerit tulee vahvistaa projektin spesifikaatioiden ja saatavilla olevien testidokumenttien perusteella.

Paloa hidastava ulkovaippa

Ulkovaippa tarjoaa mekaanista suojaa ja edistää paloa hidastavaa suorituskykyä. Sen soveltuvuus ulko- tai kaivantoon riippuu määritellystä vaippaseoksesta, ultraviolettialtistuksesta, kosteudesta, lämpötilasta ja mekaanisista olosuhteista. Asennussuojaus tulee harkita, jos kaapeli on alttiina vakavalle ympäristölle tai mekaaniselle rasitukselle.

Alumiininen XLPE FR -palonkestävä pienjännitevirtakaapeli yhdistää alumiinijohtimen XLPE-eristyksellä, palonkestävän kerroksen ja paloa hidastavan vaipan. Tämä rakenne mahdollistaa projektin sähkö-, lämpö- ja paloturvallisuusvaatimusten tarkastelun erikseen sen sijaan, että luotaisiin yhteen materiaaliominaisuuksiin.

Paloturvallisuus ja sähköturvallisuus

Palonkestävä suorituskyky

Palonkestävä rakenne on tarkoitettu tukemaan piirin jatkuvuutta tietyissä palotestausolosuhteissa. Todennettu kesto ja lämpötila tulisi ottaa vastaavasta testiraportista sen sijaan, että niitä olisi pidettävä yleisenä toimintatakuuna jokaiselle paloskenaariolle.

Paloa hidastava suorituskyky

Palonsuojaus koskee kaapelirakenteen kykyä rajoittaa liekin etenemistä määritellyssä testissä. Se eroaa palonkestävyydestä, joka koskee piirin eheyden säilyttämistä tietyn ajan tietyissä palo-olosuhteissa. Projektin hyväksymistä varten molemmat vaatimukset on tarkistettava sovellettavien standardien ja testiasiakirjojen perusteella.

Sähköeristys

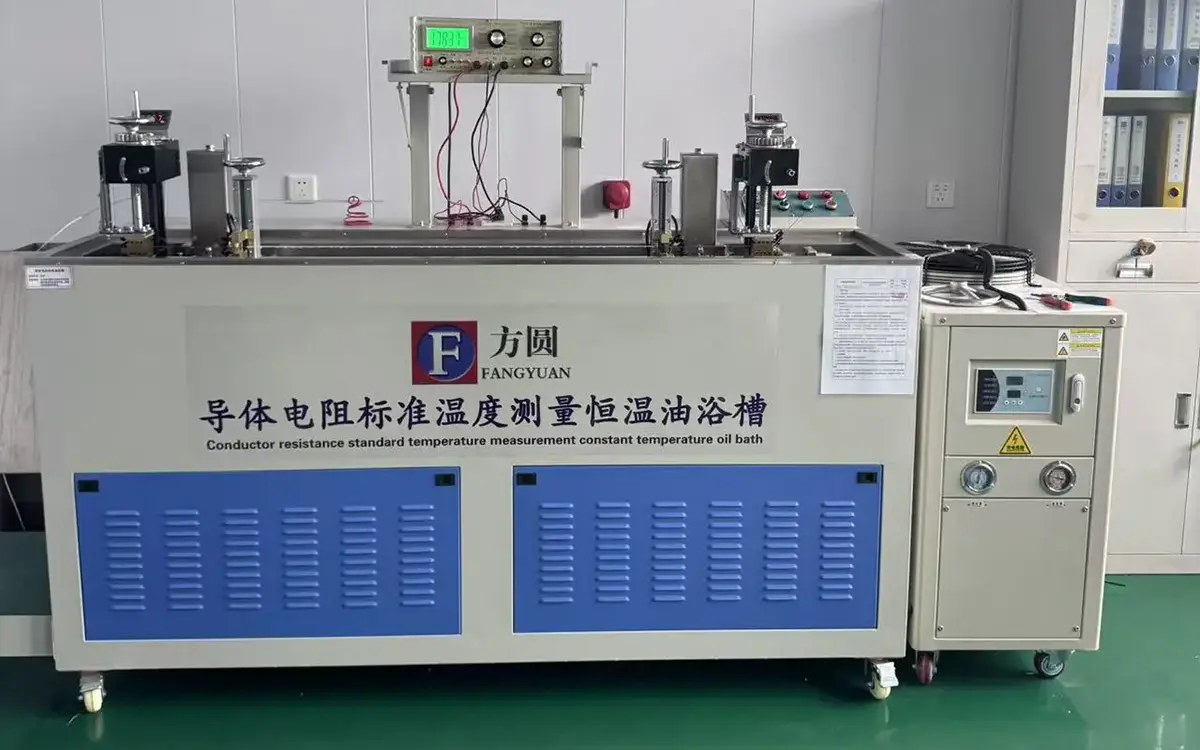

XLPE-eristys erottaa johtimen uloimmista suojakerroksista ja tarjoaa sähköeristyksen normaalin käytön aikana. Valmiin kaapelin tarkastus voi sisältää mittatarkistuksia, johtimien resistanssia, eristykseen liittyviä testejä ja jännitekestävyystestejä tilatun spesifikaation ja sovellettavien testivaatimusten mukaisesti.

Johtimen ja erän ohjaus

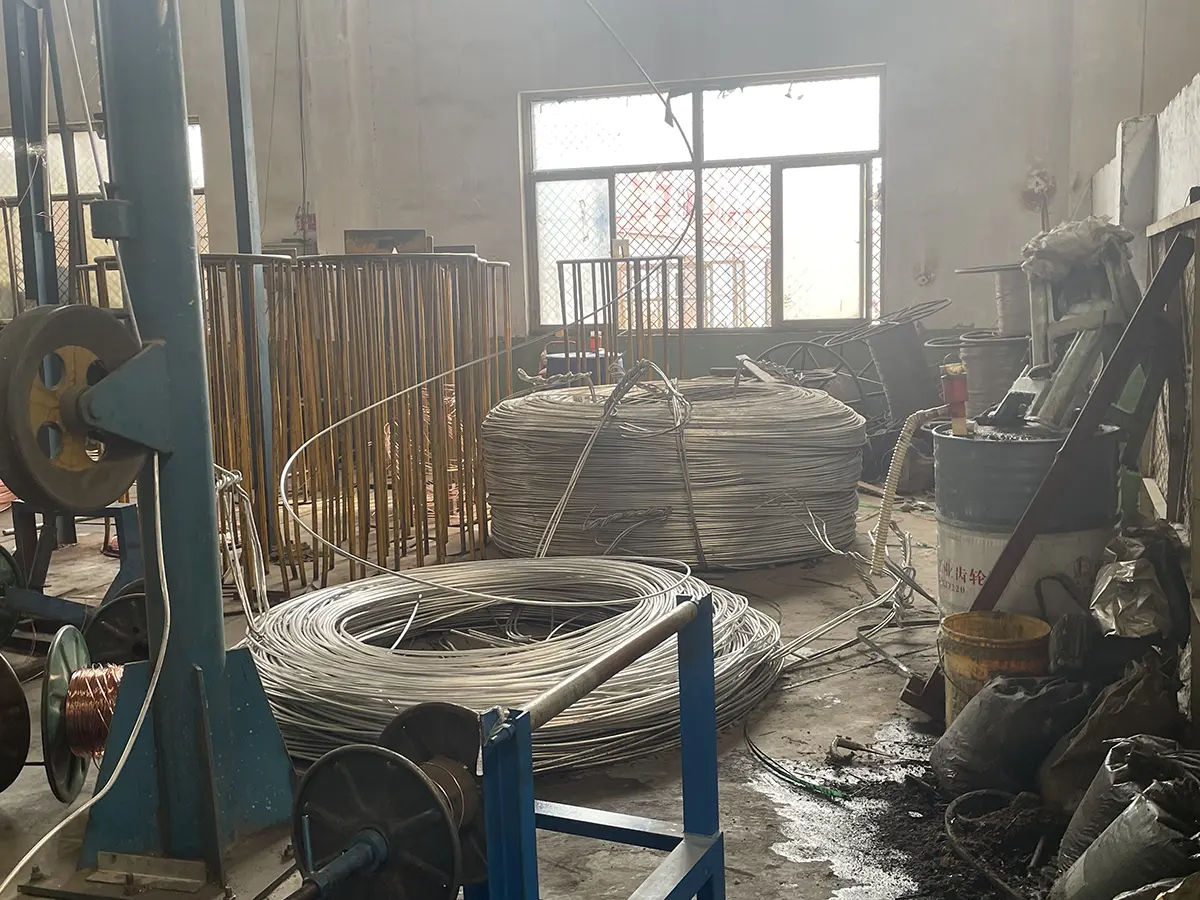

Alumiinijohdinmateriaalin vaaditut sähkö- ja mittaominaisuudet tulee tarkistaa ennen kaapelin valmistusta. Tuotantotiedot ja valmiiden kaapelien testitulokset tarjoavat perustan erän jäljitettävyydelle. Projektisopimuksen niin vaatiessa tehdastarkastus tai kolmannen osapuolen näytteenotto voidaan järjestää sovitun tarkastusalueen mukaan.

Valinta- ja asennusnäkökohdat

Johtimen koko

Kaapelin valinnassa tulee ottaa huomioon kuormitusvirta, asennustapa, ympäristön lämpötila, kaapelien ryhmittely, jännitehäviö ja oikosulkuolosuhteet. Taulukon ampacityarvot ovat lueteltujen kokoonpanojen viitetietoja; lopullinen johtimen koko tulee vahvistaa projektistandardin edellyttämällä laskentamenetelmällä ja korjauskertoimilla.

Asennuslämpötila

PVC-eristeellä, PVC-vaipalla tai halogeenivapaalla palosuojavaipalla varustetuissa kaapeleissa asennusympäristön lämpötila ei saa olla alle 0 ℃. Matalalämpötila-asennus tulee suorittaa vain, jos kaapelin rakenne ja asennusmenettely sen sallivat.

Pienin taivutussäde asennuksen aikana

Kaapelin asennuksen jälkeen on suoritettava 15 minuutin jännitteenkestotesti 3,5 kV:n testijännitteellä.

Sovellukset ja työolosuhteet

Alumiininen XLPE FR -palonkestävä pienjännitevirtakaapeli voidaan harkita pienjännitteiseen paloturvalliseen sähkönjakoon sairaaloissa, kouluissa, liikerakennuksissa, teollisuuslaitoksissa, kunnallisissa putkiverkostoissa ja vastaavissa projekteissa. Valinta tulee tehdä vaaditun kuormituksen, jännitteen, asennustavan, ympäristöolosuhteiden ja paloturvallisuusvaatimusten perusteella.

Sisätilojen kaapelihyllyt

Soveltuu pienjännitevirtapiireihin, jotka asennetaan sisäkaapelihyllyihin, joissa paloturvallisuusvaatimukset ovat osa projektispesifikaatiota. Kaapelituen väli, ryhmittely ja lämmönpoisto tulee ottaa huomioon asennuksen aikana.

Ulko- ja kaapelikaivannon asennus

Kaapelia voidaan käyttää ulkoasennuksiin ja kaapelikaivantoihin, kun vaipparakenne ja ympäristöolosuhteet ovat sopivat. UV-altistus, kosteus, lämpötilan muutokset ja mekaaninen suojaus tulee arvioida ennen asennusta.

Suora hautaus

Kevyt suora hautaaminen voidaan harkita, jos kaapelin rakenne ja hankevaatimukset sen sallivat. Maaperän olosuhteet, kosteus, korroosio, hautaussyvyys ja mekaaninen suojaus tulee arvioida ennen asennustavan vahvistamista.

Rajoitetut työolosuhteet

Pitkäaikainen vedenalainen upotusasennus on kielletty. Paikkoihin, joissa on jatkuva vesialtistus, vakava kemiallinen saastuminen, poikkeuksellinen mekaaninen kuormitus tai muut erityisolosuhteet, tulee valita erityisesti näihin olosuhteisiin suunniteltu kaapelirakenne.

Laadunvalvonta ja tekninen dokumentaatio

Qiancheng ylläpitää tuotanto- ja tarkastusrekisteriä kaapelien valmistukseen ja valmiiden tuotteiden testaukseen. Tuotteen kokoonpanosta ja projektin vaatimuksista riippuen dokumentaatio voi sisältää tuotespesifikaatioita, tehdastestipöytäkirjoja, jännitteenkestotestituloksia, palotestausraportteja ja erän jäljitettävyystietoja.

Vientiprojekteissa asiakkaat voivat toimittaa tarvittavan johtimen koon, kaapelin pituuden, asennustavan, paloturvallisuusvaatimukset ja sovellettavat standardit etukäteen. Nämä tiedot auttavat määrittämään oikean kaapelirakenteen ja dokumentaatiopaketin ennen tuotantoa.

Asiakkaiden tehdasvierailut, sovitut tarkastusmenettelyt ja riippumaton kolmannen osapuolen näytteenotto voidaan järjestää sopimuksen niin vaatiessa. Pituusleikkauksesta ja pintamerkinnöistä voidaan myös keskustella tilauseritelmän mukaan.

FAQ

Kysymys 1: Mikä on tärkein ero alumiini- ja kupariytimisessä palonkestävän kaapelin välillä?

V: Alumiini vähentää johtimen massaa kupariin verrattuna vastaavissa sähkösuunnitteluolosuhteissa. Todellinen ero kaapelin painossa ja hinnassa riippuu johtimen koosta, kaapelin rakenteesta, asennustavasta ja projektin vaatimuksista. Johtimen mitoitus ei saa perustua pelkästään painoon.

Q2: Mitä kiillepalonkestävä kerros tekee?

V: Kiillekerros toimii palonkestävänä esteenä johtimen ympärillä. Pätevässä palotestissä se auttaa säilyttämään sähköeristyksen ja piirin eheyden määritellyn testin ajan. Todennettu suorituskyky on otettava asiaankuuluvasta testiraportista.

Q3: Miksi XLPE:tä käytetään tavanomaisen PVC-eristeen sijaan?

V: XLPE valitaan yleisesti silloin, kun vaaditaan korkeampaa käyttölämpötilakykyä ja lämmönkestävyyttä. Sopiva eristysjärjestelmä riippuu edelleen jännitetasosta, ympäristöolosuhteista, asennustavasta ja sovellettavasta standardista.

Q4: Kuinka johtimen koko tulisi valita?

V: Valinnassa tulee ottaa huomioon kuormitusvirta, asennustapa, ympäristön lämpötila, ryhmittely, jännitehäviö ja oikosulkuolosuhteet. Erittelytaulukossa esitettyjä ampacityarvoja tulee käyttää yhdessä soveltuvien suunnittelulaskenta- ja korjauskertoimien kanssa.

Q5: Mitkä ovat vähimmäistaivutussäteen vaatimukset?

V: Asennuksen aikana pienin taivutussäde on 20D panssaroimattomalle yksisydämiselle kaapelille, 15D panssaroidulle yksisydämiselle kaapelille, 15D panssaroimattomalle monisydämiselle kaapelille ja 12D panssaroidulle monisäteiselle kaapelille. Liitäntäkoteloiden ja liittimien lähellä määritetyt arvot ovat 15D, 12D, 12D ja 10D.

Q6: Mikä testi vaaditaan kaapelin asettamisen jälkeen?

V: Mukana toimitettujen asennusvaatimusten mukaan jännitteenkestävyystesti on suoritettava 3,5 kV:n asennuksen jälkeen 15 minuutin ajan. Varsinaisen testausmenettelyn tulee noudattaa sovellettavia projektispesifikaatioita ja turvallisuusvaatimuksia.

Q7: Voidaanko tämä kaapeli asentaa ulkotiloihin tai suoraan maahan?

V: Ulkoasennus, kaapelikaivannon asennus ja kevyt suora hautaus voidaan harkita, kun ympäristö- ja asennusolosuhteet ovat sopivat. Pitkäaikainen vedenalainen upotus on kielletty. UV-altistus, kosteus, maaperän olosuhteet ja mekaaninen suojaus tulee arvioida ennen asennusta.

Q8: Mitä asiakirjoja voidaan toimittaa vientiprojektiin?

V: Tuotteen kokoonpanosta ja sopimuksesta riippuen saatavilla olevat asiakirjat voivat sisältää tuotespesifikaatioita, tehdastestipöytäkirjoja, jännitteenkestävyystestituloksia, palotestausraportteja ja erän jäljitettävyyttä koskevia tietoja. Vaaditut asiakirjat tulee vahvistaa ennen tuotantoa.
