Qiancheng, kiinalainen kaapelivalmistaja, tarvikkeitaAlumiininen PVC-eristetty pyöreä lankakiinteisiin pienjännitesähkönjakelu- ja rakennusjohdotussovelluksiin. Tässä kaapelissa on alumiinijohdin, PVC-eristys ja suojaava ulkovaippa, ja siinä yhdistyvät kevyt rakenne ja käytännöllinen sähköeristys. Sen teknisten tietojen, asennusvaatimusten ja suorituskykyominaisuuksien ymmärtäminen auttaa insinöörejä, urakoitsijoita ja hankintatiimiä valitsemaan oikean kaapelin luotettaviin sähköjärjestelmiin.
Alumiininen PVC-eristetty pyöreä lanka on suunniteltu kiinteisiin sähköasennuksiin, joissa johtimen paino, eristyssuojaus ja projektikustannukset ovat tärkeitä näkökohtia. Qianchengin BLVV-mallissa on yksiytiminen alumiinijohdin PVC-eristyksellä ja ulompi PVC-vaippa, 300/500V. Saatavilla olevat johtimien poikkipinnat ovat 2,5 mm² - 70 mm² lueteltujen teknisten tietojen mukaan. Tämä opas selittää kaapelin rakenteen, tekniset parametrit, tärkeimmät edut, sovellusskenaariot, valintakriteerit ja asennuksen varotoimet, jotta ostajat voivat tehdä perusteltuja päätöksiä.

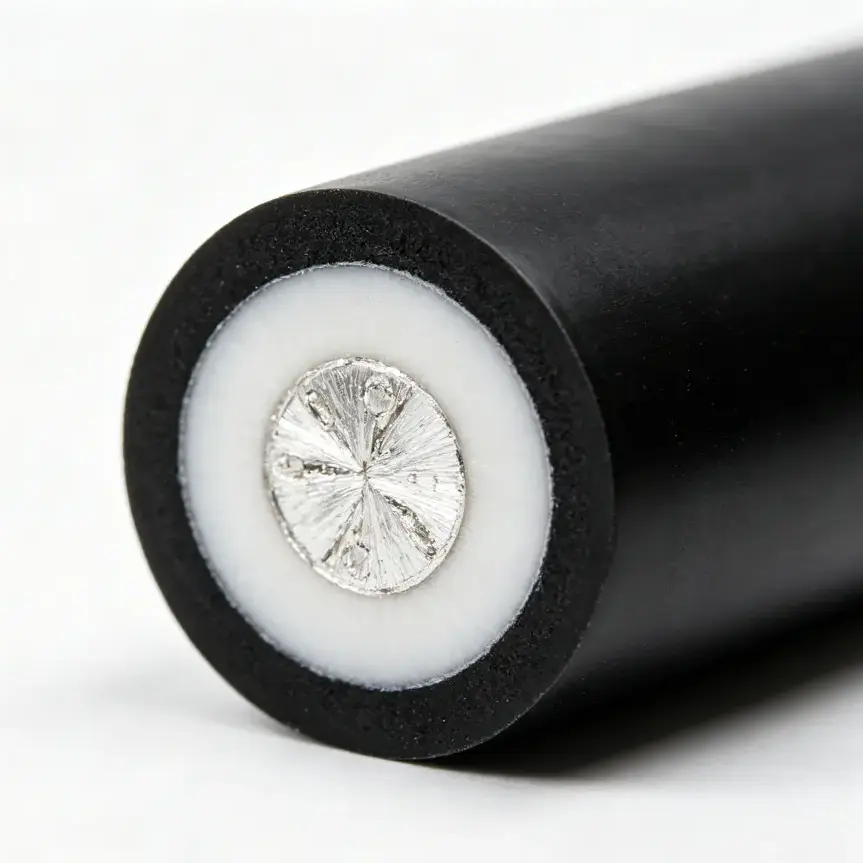

Alumiininen PVC-eristetty pyöreä lanka on sähkökaapeli, joka käyttää alumiinia johtavana materiaalina ja polyvinyylikloridia (PVC) eristeenä. Qianchengin tarjoamassa BLVV-rakenteessa PVC-ulkovaippa muodostaa lisäsuojakerroksen eristetyn johtimen ympärille.
Kaapeli on tarkoitettu kiinteisiin pienjännitesähköasennuksiin. Sen nimellisjännite on 300/500 V, joten oikea käyttö ja paikallisten sähkömääräysten noudattaminen on olennaista määriteltäessä sitä projektia varten.
Alumiinin ja PVC:n yhdistelmä täyttää useita käytännön vaatimuksia:
On tärkeää erottaa tämä tuote alumiinikaapeleista, joissa on XLPE-eristys, panssaroiduista virtakaapeleista ja joustavista johdoista. Niiden sähköiset arvot, lämpötilarajat, mekaaniset ominaisuudet ja asennustavat voivat vaihdella merkittävästi.
Tuotekohtaisia tietoja saat Qianchengin alumiini-PVC-eristetyn pyöreän langan tuotesivulta.
Kaapelin suorituskyky riippuu sen johtimen, eristyksen ja ulkovaipan välisestä vuorovaikutuksesta. Jokainen komponentti palvelee eri tehtävää, ja koko rakenteen on täytettävä aiotun asennuksen vaatimukset.
Alumiinijohdin kuljettaa sähkövirtaa piirin läpi. Kupariin verrattuna alumiini on tilavuudeltaan kevyempää, mikä voi olla hyödyllistä käsiteltäessä pitkiä kaapeleita tai kuljetettaessa suuria määriä kaapelia. Alumiinilla on kuitenkin suurempi sähkövastus kuin kuparilla, joten johtimien mitoituksessa on otettava huomioon virta, jännitehäviö ja asennusolosuhteet.
Ensisijainen PVC-eristys ympäröi johtimen ja tarjoaa sähköisen erotuksen. Sen paksuuden on vastattava määritettyä kaapelirakennetta ja sovellettavaa tuotestandardia. Vaurioitunut eristys, sopimattomat käyttölämpötilat tai virheellinen asennus voivat vaarantaa sähköturvallisuuden.
Ulkoinen PVC-suojus lisää suojakerroksen tavallista mekaanista kosketusta ja ympäristöaltistusta vastaan. Vaikka PVC voi tarjota hyödyllistä kestävyyttä kosteutta ja hankausta vastaan, todellinen suojan taso riippuu materiaalin koostumuksesta, kaapelin suunnittelusta ja käyttöympäristöstä. Tavallisen PVC-suojan ei pitäisi automaattisesti olettaa kestävän UV-säteilyä, palosuojaa tai soveltuvan suoraan hautaamiseen.
Tuloksena oleva yksiytiminen pyöreä rakenne on tarkoitettu sopiviin kiinteisiin johdotussovelluksiin rajoittamattoman käytön sijaan kaikissa sisä- tai ulkotiloissa.
Tekniset tiedot tulee tarkistaa ennen sähkökaapelin tilaamista. Seuraavassa taulukossa on yhteenveto Qianchengin julkaisemista BLVV-määrityksistä. Arvot ovat tuotteen vertailumittoja, eivät yleisiä arvoja jokaiselle alumiini-PVC-kaapelille.
| Nimellinen poikkileikkaus | Johdinjohtimien vähimmäismäärä | Eristeen paksuus (mm) | Vaipan paksuus (mm) | Suurin ulkohalkaisija (mm) | Viitepaino (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Tärkeä tekninen huomautus:Julkaistu taulukko ilmoittaa kunkin koon johdinjohtimien vähimmäismäärän. Ostajien tulee vahvistaa tarkka johtimen rakenne, sovellettavat standardit, nimelliskäyttölämpötila, virransiirtokapasiteetti ja kaikki vaaditut testiraportit toimittajalta ennen tilauksen tekemistä.
Esimerkiksi ulkohalkaisija ja vertailupaino ovat hyödyllisiä arvioitaessa kaapelin reititystilaa, kuljetuskuormia ja materiaalimääriä. Ne eivät määritä itsenäisesti, voiko kaapeli kuljettaa turvallisesti tietyn sähkökuorman.
Alumiinin alhainen tiheys on käytännön etu projekteissa, joihin liittyy suuria kaapelimääriä. Verrattuna vastaavan sähköisen toiminnon omaavaan kuparijohtimeen sopivan kokoinen alumiinijohdin voi vähentää johtimen painoa. Lopullisessa kaapelin painon vertailussa on käytettävä sähköisesti sopivia johtimien kokoja sen sijaan, että verrattaisiin vain yhtäläisiä poikkipinta-aloja.
Eristys ja ulkovaippa täydentävät toisiaan. Ensisijainen eristys tarjoaa sähköisen erotuksen, kun taas vaippa lisää ulkoista suojaa. Tämä järjestely voi olla hyödyllinen kiinteissä asennuksissa, joissa kaapeli on asennettu sen nimellisolosuhteiden mukaisesti ja suojattu liialliselta mekaaniselta rasitukselta.
Listattu alue 2,5 mm² - 70 mm² antaa ostajalle useita vaihtoehtoja erilaisiin piirivaatimuksiin. Pienempi johdin voi sopia suhteellisen pienelle kuormitukselle, kun taas suurempaa johdinta voidaan harkita suuremmilla kuormilla tai pidempiä kaapelireittejä varten. Lopullisen valinnan tulee perustua teknisiin laskelmiin ja sovellettaviin määräyksiin.
Normaalikokoiset vaihtoehdot voivat yksinkertaistaa erittelyjen vertailua ja materiaalisuunnittelua. Hankkeissa, jotka vaativat erityisiä pituuksia, määriä, pakkausta tai paloa hidastavia materiaalivaihtoehtoja, ostajien tulee varmistaa saatavuus ja tekniset vaatimukset Qianchengiltä ennen tuotantoa tai lähettämistä.
Nämä edut ovat merkittävimmät, kun kaapeli sovitetaan aiottuun käyttötarkoitukseen. Mikään johdinmateriaali tai eristerakenne ei voi kompensoida väärää mitoitusta, huonoja liitäntöjä tai sopimattomia asennusolosuhteita.
Qianchengin BLVV-kaapeli on tarkoitettu sopiviin kiinteisiin pienjännitejohdotussovelluksiin. Riippuen sovellettavista määräyksistä ja vahvistetuista tuotespesifikaatioista, mahdollisia käyttötarkoituksia ovat:
Ennen kuin määrität kaapelin ulkoasennuksia varten, tarkista, onko kyseinen PVC-koostumus ja kaapelin rakenne hyväksytty odotettavissa olevalle altistukselle. Suoraan hautaamiseen, voimakkaisiin ympäristöihin, vaarallisiin kohteisiin tai sovelluksiin, jotka edellyttävät erityistä paloturvallisuusluokitusta, tarkoitukseen suunniteltu ja asianmukaisesti sertifioitu kaapeli saattaa olla tarpeen.
Sopivan kaapelin valinta vaatii muutakin kuin nimellisen poikkipinta-alan sovittamista odotettuun virtaan. Luotettavassa valintaprosessissa huomioidaan koko sähköpiiri ja sen asennusympäristö.
Varmista, että 300/500 V:n luokitus on sopiva piirille ja sovellettavalle sähkökoodille. Älä oleta, että kaapeli sopii eri jänniteluokkaan vain siksi, että sen fyysinen rakenne näyttää samalta.
Määritä odotettu kuormitusvirta, piirin pituus, ympäristön lämpötila, asennustapa, ryhmittely muiden kaapeleiden kanssa ja sallittu jännitehäviö. Alumiinin sähkövastus on suurempi kuin kuparin, joten suora koon vaihtaminen koon mukaan ei ehkä ole tarkoituksenmukaista.
Tunnista mahdollinen altistuminen kosteudelle, auringonvalolle, kemikaaleille, hankaukselle, iskuille ja kuumuudelle. Varmista, tarvitaanko lisäputkea, kanavaa, tukea tai mekaanista suojausta.
Alumiinijohtimet vaativat erityisesti alumiinille sopivia liittimiä ja liittimiä. Tarkista sallittu johtimen koko, liitinmateriaali, valmistusmenetelmä ja kiristysmomentti. Väärät liitännät voivat aiheuttaa liiallista vastusta ja ylikuumenemista.
Ennen kuin vahvistat tilauksen, pyydä tekniset tiedot, sovellettavat tuotestandardit, testidokumentaatio, pakkaustiedot ja toimitusaikataulu. Suuremmissa projekteissa varmista, että mukana toimitettu kaapelimerkintä ja erädokumentaatio vastaavat hyväksyttyjä eritelmiä.
Oikea asennus on välttämätöntä luotettavan sähköisen suorituskyvyn saavuttamiseksi. Jopa oikeiden spesifikaatioiden mukaan valmistettu kaapeli voi tulla vaaralliseksi, jos se asennetaan tai päätetään väärin.
Jos alumiinijohtimet liitetään kuparijohtimiin, käytä hyväksyttyjä liittimiä, jotka on suunniteltu tietylle materiaaliyhdistelmälle. Liitäntämenetelmässä on otettava huomioon yhteensopivuus, kosketusvastus ja kaikki liittimen valmistajan määrittämät valmisteluvaatimukset.
Hankkeissa, joissa on tiukat paloturvallisuusvaatimukset, vahvista tarkka palonestoluokitus ja sitä tukeva testitodistus. Pelkkä PVC-suojus ei takaa, että kaapeli täyttää tietyt paloturvallisuusstandardit.
Julkaistu tuotekuvaus ilmoittaa nimellisjännitteeksi 300/500V. Varmista aina ennen asennusta, että tuotemerkinnät ja asiakirjat vastaavat aiotun piirin vaatimuksia.
Alumiini tarjoaa pienemmän tiheyden ja voi vähentää johtimen painoa, mikä on hyödyllistä käsittelyssä ja kuljetuksessa. Alumiinilla on kuitenkin suurempi sähkövastus kuin kuparilla. Johtimen koko, liitinten yhteensopivuus ja asennusvaatimukset on siksi arvioitava huolellisesti.
Qianchengin julkaisemassa BLVV-määrittelytaulukossa on lueteltu nimellispoikkileikkaukset 2,5, 4, 6, 10, 16, 25, 35, 50 ja 70 mm². Varmista tämänhetkinen saatavuus ja mahdolliset erityiset koko- tai pituusvaatimukset suoraan toimittajalta.
Se voi sopia tiettyihin kiinteisiin ulkokäyttöön, kun tuotteen tekniset tiedot ja asennusolosuhteet sen sallivat. Suora auringonvalo, vesialtistus, lämpötila ja mekaaniset vauriot on arvioitava. Älä oleta, että kaikki PVC-vaippaiset kaapelit soveltuvat pitkäaikaiseen UV-altistukseen tai suoraan hautaamiseen.
Ei. Paloa hidastava suorituskyky riippuu materiaalin koostumuksesta, kaapelin rakenteesta ja sovellettavasta testistandardista. Jos vaaditaan palamista hidastavaa suorituskykyä, pyydä vahvistusta toimitetulle versiolle ja sitä tukevalle testiasiakirjalle.
Valinnassa tulee ottaa huomioon kuormitusvirta, kaapelin pituus, jännitehäviö, ympäristön lämpötila, asennustapa, kaapelien ryhmittely ja paikalliset sähkövaatimukset. Pätevän sähkösuunnittelijan tulee tarkistaa lopullinen johtimen koko sen sijaan, että luottaisi pelkästään nimelliseen poikkileikkaukseen.
Ilmoita kaapelimalli, nimellisjännite, johtimen poikkileikkaus, vaadittu pituus, kokonaismäärä, asennusympäristö, sovellettava standardi, kohdemarkkinat, pakkausvaatimukset ja mahdolliset erityiset suorituskykyvaatimukset. Nämä tiedot auttavat toimittajaa arvioimaan eritelmien yhteensopivuutta ja laatimaan tarkemman tarjouksen.
Alumiini-PVC-eristetty pyöreä lanka on käytännöllinen vaihtoehto sopiviin kiinteisiin pienjänniteasennuksiin, jotka vaativat kevytjohtimen ja suojaavan PVC-eriste- ja vaipparakenteen. Onnistunut määrittely riippuu muustakin kuin hinnasta: jännite, johtimen koko, liitäntöjen yhteensopivuus, ympäristöaltistus ja vaatimustenmukaisuusdokumentaatio vaikuttavat pitkällä aikavälillä.
Qiancheng tarjoaa BLVV-kaapelin tekniset tiedot projektin arviointia varten. Johtimien koot ovat 2,5–70 mm². Jos hankit kaapelia rakennus-, tehdas- tai sähkönjakeluprojektiin, tarkista tekniset vaatimukset ennen lopullisen mallin valitsemista. Vieraile alumiini-PVC-eristetyn pyöreän langan tuotesivulla tarkistaaksesi saatavilla olevat tiedotota meihin yhteyttätarvitsemasi koko, jännite, määrä, asennusolosuhteet ja toimituspaikka. Qianchengin tiimi voi auttaa sinua keskustelemaan projektiisi sopivista teknisistä tiedoista ja tarjouksen yksityiskohdista.
