Pienjännitevirtapiireissä, joiden on ylläpidettävä sähkön jatkuvuutta tietyissä palo-olosuhteissa, kupari-PVC FR -palonkestävä pienjännitevirtakaapeli käyttää kuparijohdinta, jossa on kiillepalonkestävä suoja ja paloa hidastava PVC-eristys ja -vaippa. Rakenne on tarkoitettu palohätäsähkönjakoon ja muihin asennuksiin, joissa kaapelin valinnassa huomioidaan sekä piirin eheys että liekin leviämisen hallinta.
|
Nimellisleikkaus (mm²) |
Johdinjohtojen vähimmäismäärä |
Johtimen ulkohalkaisija （mm） |
PVC-eristeen nimellispaksuus /mm |
Eristeen likimääräinen ulkohalkaisija/mm |
Maksimi johtimen resistanssi lämpötilassa 20 ℃ (Ω/km) kupari |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |

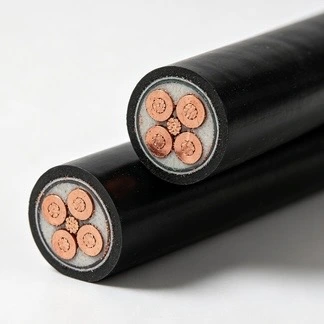

Johdin on valmistettu kuparista ja sitä on saatavana umpinaisena tai säikeisenä rakenteena listatun johdinkoon mukaan. Johdin mitat ja maksimiresistanssiarvot ovat teknisessä taulukossa viitteeksi tuotteen valinnassa ja tarkastuksessa.
Kiillepohjainen palonkestävä kerros on sisällytetty eristetyn johtimen ympärille lämpösuojan tarjoamiseksi määritellyn paloaltistuksen aikana. Sen tehtävänä on auttaa ylläpitämään sähköeristystä ja piirien eheyttä soveltuvan palonkestävyystestin määrittämän ajan.
PVC-eriste mahdollistaa sähköisen erotuksen kuparijohtimen ja ulkokerrosten välillä. Eristeen paksuus vaihtelee johtimen koon mukaan, kuten tuotetiedoissa näkyy. Valmistuksen ohjaus keskittyy tasaiseen eristyspeittoon ja vaadittuihin sähköominaisuuksiin.
Ulkovaippa tarjoaa mekaanista suojaa ja edistää paloa hidastavaa suorituskykyä. Ulko-, hylly- tai kaivanto-asennuksessa on otettava huomioon todelliset ympäristöolosuhteet, mukaan lukien lämpötila, kosteus, ultraviolettialtistus ja mekaaninen kuormitus.
Kupari PVC FR -palonkestävä pienjännitevirtakaapeli käyttää erillisiä toiminnallisia kerroksia virransiirtoon, sähköeristykseen, palonkestävyyteen ja ulkoiseen suojaukseen. Tämä rakenne mahdollistaa kaapelin arvioinnin projektin sähkö- ja paloturvallisuusvaatimusten mukaan.

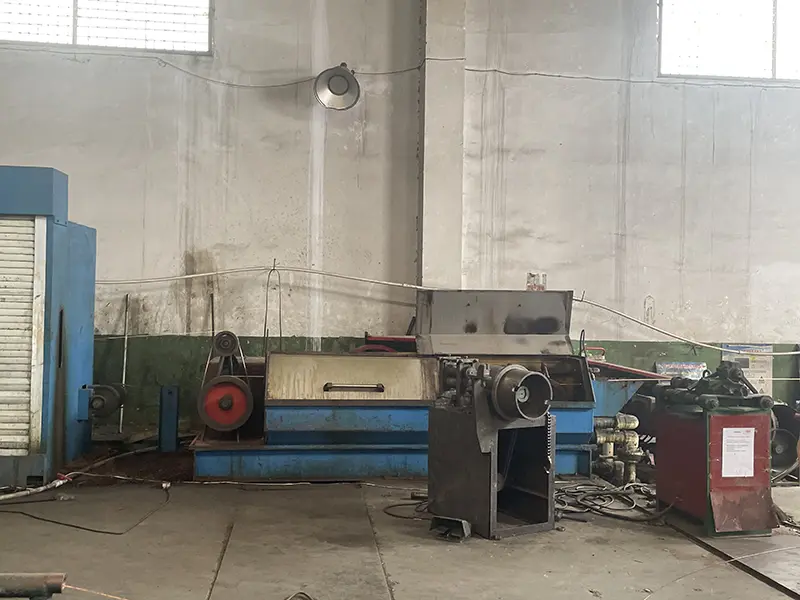

Kuparitankoja käsitellään langanvetolaitteistolla, jotta saadaan tarvittavat halkaisijat ja sähköiset ominaisuudet omaavia johtimia. Johdinvastusta ja mittavaatimuksia valvotaan tuotannon aikana tilatun spesifikaation mukaisesti.
Jatkuvaa hehkutusta käytetään tarvittaessa säätämään johtimen joustavuutta ja vähentämään sisäistä jännitystä vedon jälkeen. Prosessin lämpötilaa ja linjan olosuhteita ohjataan johtimien spesifikaatioiden mukaan sen sijaan, että niitä käsitettäisiin yleisenä kiinteänä arvona jokaiselle kaapelirakenteelle.

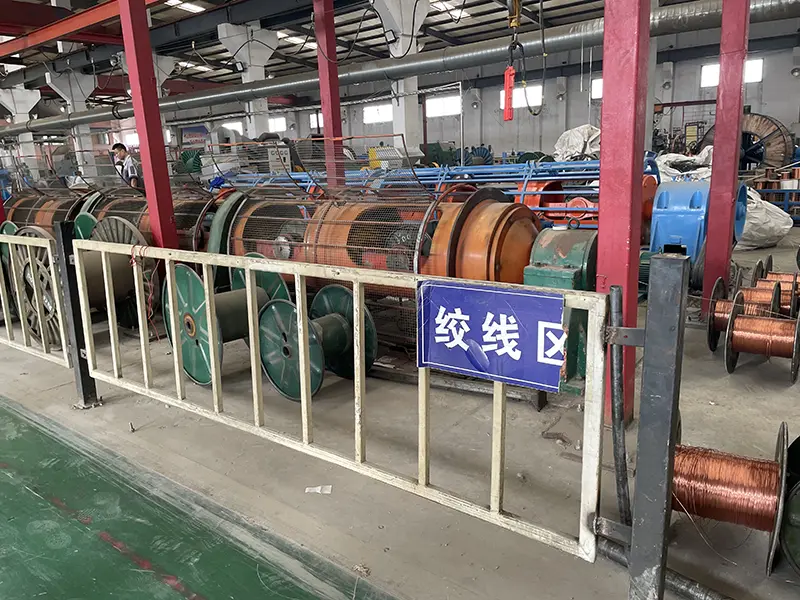

Kerratuille johtimille yksittäiset johdot muodostetaan määritellyksi johdinrakenteeksi. Keräysprosessi ohjaa putken pituutta ja johtimen geometriaa, jotta saadaan tasainen poikkileikkaus myöhempää eristystä ja palonkestävän kerroksen käsittelyä varten.
Palonkestävä kiilleteippi kiinnitetään johtimen tai eristetyn sydämen ympärille käyttämällä kontrolloitua käärintäkireyttä ja limitystä. Tasainen peitto on tärkeää, koska aukot tai vaurioituneet osat voivat vaikuttaa tulenkestävään kerrokseen myöhempien testausten aikana.
PVC-eriste puristetaan valmistetun johtimen ympärille. Linjaohjaus sisältää eristysmitat, pinnan kunnon ja sähköisen eheyden. On-line-kipinätestausta voidaan käyttää tarvittaessa eristysvirheiden tunnistamiseen suulakepuristuksen aikana.
On-line kipinätestaus mahdollistaa eristyksen eheyden jatkuvan valvonnan ekstruusion aikana. Vialliset osat voidaan tunnistaa ja merkitä lisätarkastusta varten ennen kuin kaapeli siirtyy myöhempään valmistusvaiheeseen.
Soveltuvissa kaapelirakenteissa käytetään täytemateriaaleja, jotka säilyttävät aiotun sisäisen geometrian ja tukevat vaadittua palonkestävyyttä. Kaapelointiprosessia ohjataan siten, että valmiiden kaapelien mitat pysyvät määritetyllä alueella.
Paloa hidastava PVC-ulkovaippa on puristettu kaapelikokoonpanon päälle mekaanisen ja ympäristönsuojelun takaamiseksi. Vaipan mitat, pinnan kunto ja valmis ulkohalkaisija tarkistetaan tuotteen spesifikaatioiden mukaan.
Valmiiden kaapeleiden mitat, johtimen resistanssi, eristyksen eheys, jännitteenkestävyys ja sovellettavat paloturvallisuusvaatimukset voidaan tarkistaa ennen lähettämistä. Testipöytäkirjat säilytetään tuotanto- ja tilausvaatimusten mukaisesti.
Saapuvat kuparitangot, kiille-palonkestävä teippi ja PVC-materiaalit tarkastetaan ennen käyttöä vaadittujen materiaalien ja tuotantomäärien mukaan. Asiaankuuluvat saapuvat tarkastustiedot voidaan säilyttää osana erän valvontaa.
Tuotannon tarkastus kattaa johtimien mitat, eristeen suulakepuristuksen, kiilleteippikääreen, kaapelin geometrian ja muut tuotteen rakenteeseen liittyvät prosessiparametrit. Sähkötarkastukset suoritetaan tuotanto- ja laadunvalvontamenettelyjen määrittelemissä vaiheissa.
Valmiiden kaapelien testaus voi sisältää palonkestävyystestauksen, palonestotestauksen, tehotaajuuden jännitteenkestotestauksen ja eristyskestävyyden testauksen soveltuvien tuotespesifikaatioiden ja projektivaatimusten mukaisesti. Todennettuihin testiolosuhteisiin ja tuloksiin on viitattava vastaavista testipöytäkirjoista.
Tuotanto- ja tarkastustiedot voidaan linkittää kyseiseen kaapelierään tai -kelaan. Tarvittaessa hankkeen hyväksymistä tukevat testitietueet ja jäljitettävyystiedot voidaan toimittaa sovitun dokumentaation laajuuden mukaisesti.
Kiille palonkestävä kerros on tarkoitettu auttamaan ylläpitämään piirin eheyttä, kun kaapeli on alttiina tietyille palo-olosuhteille. Palonkestävyysaika on pikemminkin testitulos kuin yleinen käyttötakuu, joten kullekin projektille tulee vahvistaa sovellettava testausmenetelmä, lämpötila, kesto ja hyväksymiskriteerit.
Palonsuojaus ja palonkestävyys kuvaavat erilaisia kaapelin ominaisuuksia. Paloa hidastava suorituskyky koskee liekin leviämisen rajoittamista määritellyssä testissä, kun taas palonkestävyys koskee piirin toiminnan ylläpitämistä tietyn ajan tietyn paloaltistuksen alaisena. Molemmat vaatimukset tulee arvioida erikseen kaapelin valinnassa.
PVC-eriste muodostaa ensisijaisen sähköisen esteen johtimen ympärillä. Tasainen eristeen paksuus ja sähköinen testaus ovat tärkeitä eristyksen eheyden säilyttämiseksi normaalin käytön aikana. Vaaditun testijännitteen ja tarkastusmenetelmän tulee noudattaa tuotespesifikaatioita ja sovellettavaa standardia.
Kupari PVC FR -palonkestävä pienjännitevirtakaapeli valitaan siksi paitsi johtimen koon, myös sen vaaditun palonkestävyystason, asennusympäristön, kuormitusvirran, jännitehäviövaatimuksen ja sovellettavien sähköstandardien perusteella.
Tämä kaapeli voidaan määrittää pienjännitevirtapiireihin, jotka palvelevat hätävalaistusta, palopumppuja, hälytyslaitteita ja muita paloturvallisuuskuormia, joissa projekti edellyttää palonkestävää kaapelirakennetta. Lopullisen kaapelityypin tulee noudattaa rakennussuunnitelmaa ja sovellettavia paloturvallisuusvaatimuksia.
Teollisuuslaitoksissa kaapelia voidaan käyttää tehopiireissä alueilla, joissa paloa hidastavat ja palonkestävät ominaisuudet ovat osa sähkösuunnittelua. Kaapelihyllyn järjestely, ympäristön lämpötila, ryhmittely ja mekaaninen suojaus tulee ottaa huomioon asennuksen aikana.
Kaapelia voidaan käyttää kunnallisissa sähkönjakelu- ja kaapelikaivamisprojekteissa, joissa sen rakenne sopii paikallisiin ympäristöolosuhteisiin. Kosteus, lämpötila, mekaaninen kuormitus ja tyhjennysolosuhteet tulee tarkistaa ennen asennustavan valintaa.
Kaapelihyllyt sisätiloissa, yläpuolinen ulkoasennus ja kaapelikaivannot voidaan harkita kaapelirakenteen ja projektin vaatimusten mukaisesti. Pitkäaikaista vedenalaista upotusasennusta ei suositella tälle tuotteelle, ellei rakenneta, joka on erityisesti suunniteltu jatkuvaan vesialtistukseen, ole määritelty.
Kaapeleiden, joissa on PVC-eristys, PVC-vaippa tai halogeeniton palosuojavaippa, ympäristön asennuslämpötila ei saa olla alle 0 ℃. Asennusmenettelyissä tulee ottaa huomioon myös kaapelin käsittely ja ympäristöolosuhteet työmaalla.
|
Tuote |
Yksijohtiminen kaapeli |
|
Moniytiminen kaapeli |
|
|
|
Panssaroitumaton |
Panssaroitu |
Panssaroitumaton |
Panssaroitu |
|
Pienin taivutussäde asennuksen aikana |
20D |
15D |
15D |
12D |
|
Pienin taivutussäde liitäntäkoteloiden ja liittimien lähellä (taivutus tulee hallita huolellisesti esim. ohjauslevyjä muodostamalla) |
15D |
12D |
12D |
10D |
Kaapelin asennuksen jälkeen on suoritettava 15 minuutin jännitteenkestotesti 3,5 kV:n testijännitteellä.
Hankkeen arviointia varten Qiancheng voi toimittaa tuotespesifikaatiot, saatavilla olevat tehdastestitiedot ja muut asiakirjat tilattujen kaapelien rakennus- ja sopimusvaatimusten mukaisesti. Asiakkaat voivat toimittaa johtimen koon, kaapelin pituuden, asennustavan, vaaditun paloturvatason ja sovellettavat standardit tekniseen tarkasteluun ennen tuotantoa.
Ulkomaisissa projekteissa dokumentaatiovaatimukset voidaan vahvistaa ennen tuotantoa, jotta tilauksen mukana laaditaan tarvittavat tuotetiedot, tarkastuspöytäkirjat ja testiasiakirjat. Englanninkieliset tekniset asiakirjat voidaan toimittaa, jos ne ovat saatavilla ja soveltuvat määritettyyn tuotteeseen.
V: Palonsuojaus koskee kaapelin kykyä rajoittaa liekin etenemistä määritellyssä testissä. Palonkestävyys koskee piirin eheyden säilyttämistä tietyn ajan tietyissä palo-olosuhteissa. Ne ovat erillisiä suorituskykyvaatimuksia, eikä niitä pidä käsitellä keskenään vaihdettavissa olevina termeinä.
V: Kiillekerros muodostaa osan palonkestävää rakennetta johtimen tai eristetyn sydämen ympärillä. Määritellyn palotestin aikana se auttaa suojaamaan eristystä ja tukipiirin eheyttä tarkistetun testin keston ajan.
V: Tekninen taulukko sisältää sekä kiinteät että säikeet johdinkokoonpanot tietyille pienempiä poikkileikkauksille, kun taas suuremmissa kooissa käytetään säikeitä rakenteita. Johdinrakenne tulee vahvistaa vaaditun poikkileikkauksen ja tuotespesifikaatioiden mukaisesti.
V: Valinnassa tulee ottaa huomioon kuormitusvirta, asennustapa, ympäristön lämpötila, kaapelien ryhmittely, jännitehäviö ja oikosulkuolosuhteet. Taulukon mitat ja vastusarvot antavat tuotetiedot, kun taas lopullisen mitoituksen tulee noudattaa soveltuvaa sähkösuunnittelustandardia.
V: Määritetty asennuksen ympäristön vähimmäislämpötila on 0 ℃. Pienin taivutussäde on 20D panssaroimattomalle yksisydämiselle kaapelille, 15D panssaroidulle yksisydämiselle kaapelille, 15D ei-panssaroidulle monisydämiselle kaapelille ja 12D panssaroidulle monisäteiselle kaapelille. Asennustaulukossa lueteltujen liitäntäkoteloiden ja liittimien lähellä sovelletaan rajoittavampia arvoja.
V: Mukana toimitettujen asennusvaatimusten mukaan jännitteenkestävyystesti on suoritettava 3,5 kV:n asettamisen jälkeen 15 minuutin ajan. Varsinaisen testausmenettelyn tulee noudattaa soveltuvia projektispesifikaatioita ja sähköturvallisuusvaatimuksia.
V: Ulko- ja kaapelikaivannon asennusta voidaan harkita, kun kaapelirakenne sopii todelliseen lämpötilaan, kosteuteen, UV-altistukseen ja mekaanisiin olosuhteisiin. Pitkäaikaista vedenalaista upottamista ei suositella tälle tuotteelle.
V: Tuotteen kokoonpanosta ja sopimuksesta riippuen saatavilla olevat asiakirjat voivat sisältää tuotespesifikaatioita, tehdastestipöytäkirjoja, jännitteenkestotestituloksia, palotestausraportteja ja eräkohtaisia jäljitettävyystietoja. Vaaditut asiakirjat tulee vahvistaa ennen tuotantoa.
