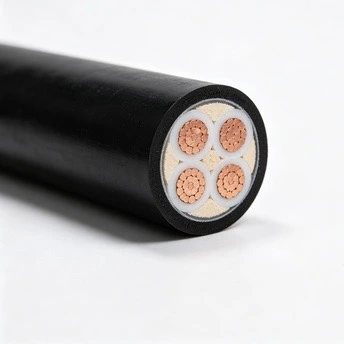

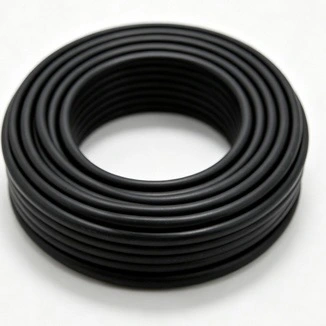

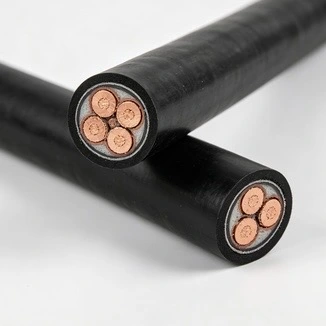

Kupari XLPE FR -palonkestävä pienjännitevirtakaapeli on suunniteltu pienjännitepiireihin, joissa vaaditaan liekin leviämisen hallintaa ja jatkuvaa virransyöttöä tietyissä palo-olosuhteissa. Sen rakenteessa yhdistyvät kuparijohdin, XLPE-eriste, kiille-palonkestävä teippi, paloa hidastava täyteaine ja suojaava ulkovaippa palohätäsähkönjakelua ja muita matalajänniteasennuksia varten, joilla on määritelty paloturvallisuusvaatimukset.
|
Nimellisleikkaus (mm²) |
Johdinjohtojen vähimmäismäärä |
Johtimen ulkohalkaisija （mm） |
XLPE-eristeen nimellispaksuus /mm |
Eristeen arvioitu ulkohalkaisija /mm |
Suurin johtimen resistanssi lämpötilassa 20 ℃ (Ω/km) kupari |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

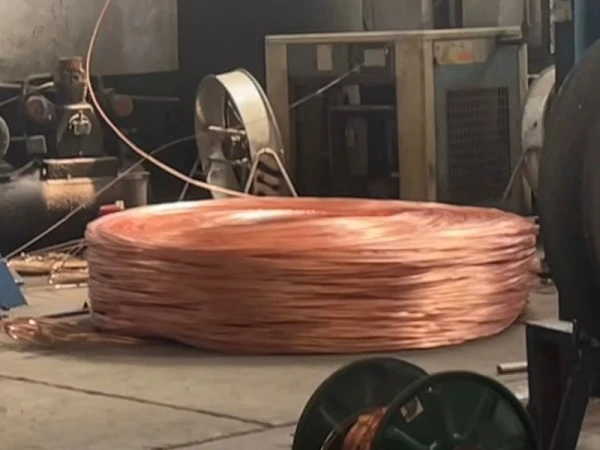

Johdin on valmistettu elektrolyyttisestä kuparista ja sitä on saatavana yksilanka- ja säikeisrakenteissa määritellyn poikkileikkauksen mukaan. Yllä olevan taulukon johtimien resistanssiarvot tarjoavat suoran viitearvon sähköiseen valinnassa. Säikeiset johtimet voivat myös tarjota enemmän joustavuutta, jos kaapelireitti sisältää mutkia, hyllyjä tai putkia.

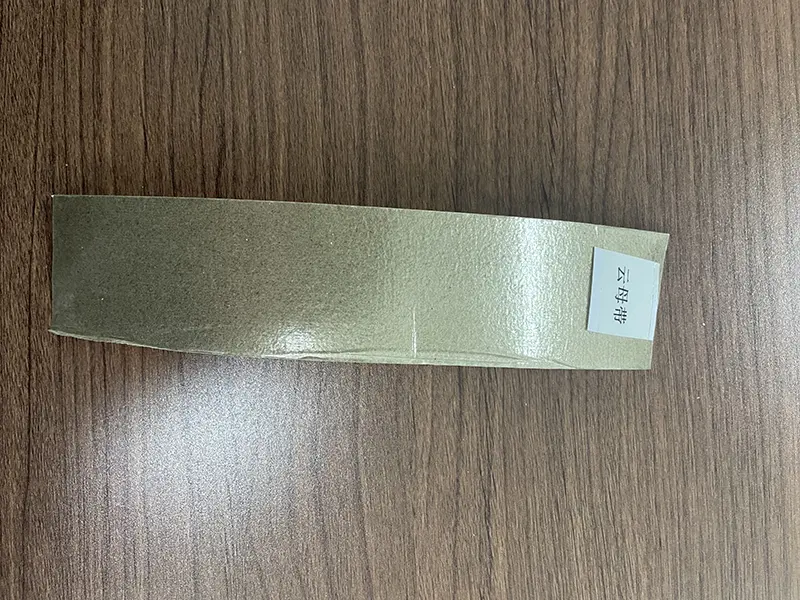

Kaksikerroksinen kiilleteippi kiinnitetään johdinkokoonpanon ympärille ensisijaisena palonkestävänä esteenä. Määritetyssä palotestissä kiillekerros auttaa suojaamaan johdinta ja eristysjärjestelmää suoralta lämpöaltistukselta ja tukee piirin eheyttä vaaditun testin ajan. Palonkestävyys on arvioitava sovellettavan tuotestandardin ja testiraportin mukaan eikä pelkästään lämpötilan perusteella.
XLPE tarjoaa pääsähköeristyksen johtimen ympärille. Sen yleisesti määritetty jatkuva käyttölämpötila on 90 ℃ soveltuvan kaapelin suunnittelun ja standardin mukaan. Perinteiseen PVC-eristeeseen verrattuna XLPE:llä on korkeampi lämpökyky ja hyvä ikääntymisen ja monien kemiallisten ympäristöjen kestävyys, mikä tekee siitä sopivan tehopiireihin, jotka ovat alttiina korkeille käyttölämpötiloille.
Paloa hidastavaa täyteainetta käytetään kaapelikomponenttien välisten sisätilojen täyttämiseen ja kaapelin tarkoitetun geometrian ylläpitämiseen. Sen tehtävänä on myös rajoittaa liekin etenemistä sisäisten rakojen kautta, kun kaapeli altistuu tulelle.
Ulkovaippa tarjoaa mekaanisen suojan ja edistää liekin leviämisen hallintaa. Ulko- tai kaivantoasennuksissa todellinen UV-altistuksen, kosteuden ja maaperän kestävyys on tarkistettava määritettyjen vaippamateriaalien ja projektin vaatimusten mukaisesti.
Sovellettavat tuotanto- ja testausvaatimukset riippuvat kaapelin rakenteesta, nimellisjännitteestä, paloturvallisuusluokituksesta ja kohdemarkkinoista. Vientiprojekteissa vaaditut GB-, IEC- tai kohdemaan vaatimukset tulee vahvistaa ennen tuotantoa, jotta kaapelin konfiguraatio ja dokumentaatio vastaavat projektin spesifikaatioita.

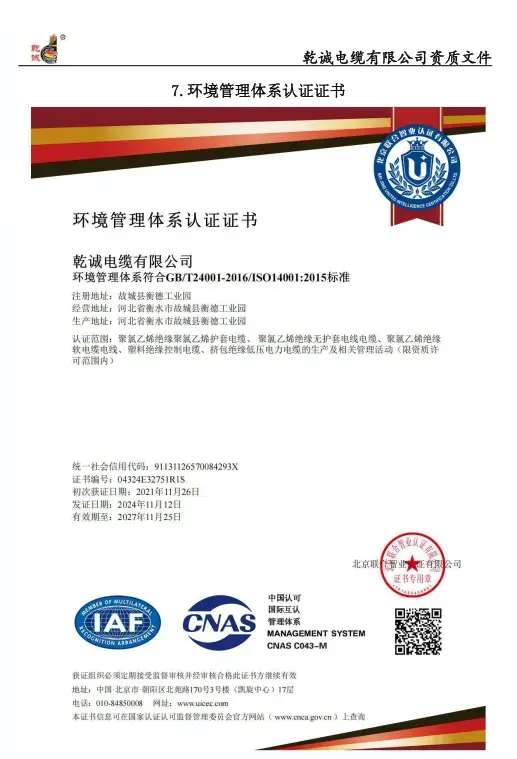

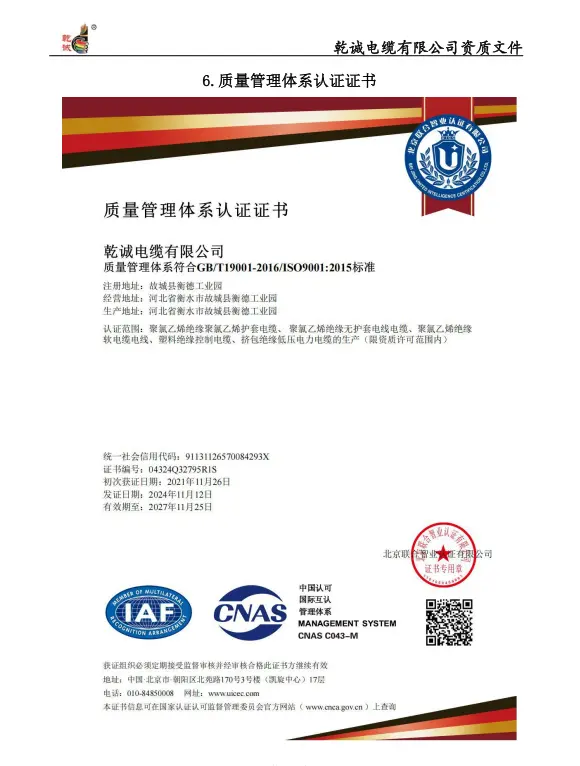

Saatavilla olevat laatudokumentaatiot voivat sisältää ISO 9001 -laadunhallinta-, ISO 14001 -ympäristöjohtamis- ja ISO 45001 -työterveys- ja -turvallisuussertifikaatit sekä soveltuvat tuotantovaatimukset ja tuotetestiasiakirjat.
Palonkestovaatimuksia varten voidaan toimittaa asiaankuuluvat palonkestävyyden ja palamista hidastavien testiraportit soveltuvin osin määritellylle tuotteen rakenteelle. Eräkohtaisia tuotanto- ja tarkastuspöytäkirjoja voidaan myös ylläpitää jäljitettävyyttä varten tilauksen ja laadunvalvontavaatimusten mukaisesti.
Copper XLPE FR Fire Resistant Low Voltage Power Cable käyttää erillisiä rakennekerroksia erilaisiin paloon liittyviin toimintoihin. Paloa hidastavat materiaalit on tarkoitettu rajoittamaan liekin leviämistä, kun taas kiillepalonkestävä kerros tukee jatkuvaa piirin toimintaa määritellyn palotestin aikana. Nämä ovat erilaisia suorituskykyvaatimuksia, ja ne tulee varmistaa vastaavien testimenetelmien ja raporttien avulla.
XLPE-eristys on suunniteltu jatkuvaan johtimen käyttölämpötilaan jopa 90 ℃ soveltuvien eritelmien mukaisesti. Todellinen sallittu virta riippuu johtimen koosta, asennustavasta, ympäristön lämpötilasta, ryhmittelystä ja muista korjaustekijöistä. Kaapelin valinnan tulisi siksi perustua täydelliseen asennustilaan eikä pelkästään eristyksen lämpötilaan.
Kuparijohtimet tarjoavat sähköpolun pienjännitteiselle voimansiirrolle. Teknisessä taulukossa lueteltuja maksimiresistanssiarvoja voidaan käyttää jännitehäviön, johtimen lämmityksen ja piirisuunnittelun tarkistamisessa. Valmiin kaapelin tarkastus voi sisältää johtimen resistanssin, eristyksen ja kestävyysjännitteen testauksen sovellettavien tuotanto- ja projektivaatimusten mukaisesti.
Johtimen mitat, eristeen paksuus ja valmiin kaapelin ominaisuudet voidaan tarkistaa tuotannon aikana. Tarkastusasiakirjat ja tuotedokumentaatio voidaan liittää kyseiseen tuotantoerään tai kaapelikelaan, jos jäljitettävyyttä vaaditaan. Tämä tarjoaa käytännön perustan saapuville tarkastuksille, projektin hyväksymiselle ja myöhemmälle huollolle.
Valitse johtimen poikkileikkaus mitoitusvirran, sallitun jännitehäviön, asennustavan, ympäristön lämpötilan ja kaapelien ryhmittelyn mukaan. Teknisen taulukon arvot kuvaavat johtimien mittoja ja resistanssia, mutta niitä ei tule käsitellä erillisenä ampasiteettitaulukkona.
Varmista ennen tilaamista, vaatiiko projekti palonestokykyä, palonkestävyyttä tietyn ajan vai molempia. Jos palonkestävyysluokitus vaaditaan, vaadittu testilämpötila, kesto, piirin kunto ja sovellettava standardi on sovitettava kaapelin testidokumentaatioon.
Valmistajan määrittämän vähimmäisasennuslämpötilan alapuolella rakennettaessa on noudatettava asianmukaisia käsittely- ja esilämmitysmenetelmiä tuotespesifikaatioiden mukaisesti. Tälle XLPE-eristetylle rakenteelle jatkuvan johtimen maksimi käyttölämpötila on yleensä määritelty 90 ℃. Lämmönlähteet, kaapelien ryhmittely ja ympäristöolosuhteet tulee myös ottaa huomioon asennuksen aikana.
Kaapeli tulee asentaa ylittämättä määritettyä vähimmäistaivutussädettä. Tälle tuotteelle toimitetuille arvoille vähimmäistaivutussäde on ≥10 × kaapelin ulkohalkaisija yksijohtimisille kaapeleille ja ≥15 × kaapelin ulkohalkaisija monijohtimisille kaapeleille. Varsinaisen asennusvaatimuksen tulee noudattaa sovellettavaa tuotespesifikaatiota.
1. Sisätilojen paloturvapiirit:Soveltuu sovelluksiin, kuten palosuojausvirranjakelu, laitteiden virtapiirejä ja kaapelihyllyasennuksia, joissa vaaditaan jatkuvaa virransyöttöä tietyissä palo-olosuhteissa.
2. Liike- ja julkiset rakennukset:Kaapelihyllyt, kuilut ja muut pienjännitejakelureitit voidaan ottaa huomioon, kun valittu kaapeli täyttää projektin palo- ja sähkövaatimukset.
3. Ulko- ja kaapelikaivannon asennukset:Asennusta voidaan harkita sinne, missä vaipparakenne sopii odotettaviin UV-, kosteus- ja mekaanisiin olosuhteisiin.
4. Suora hautaus:Suoraa hautaamista tulee käyttää vain, jos kaapelin rakenne ja vaippa on määritelty asennuspaikan maaperän, kosteuden, mekaanisten ja kemiallisten olosuhteiden mukaan.
Väliliitokset tulee minimoida palohätäpiireissä. Jos liitos tai haaraliitäntä on välttämätön, liitosjärjestelmän tulee olla yhteensopiva kaapelin sähköluokituksen ja vaaditun palosuorituskyvyn kanssa. Palonkestävät liitos- tai päätekomponentit tulee valita täydelliseksi järjestelmäksi sen sijaan, että luotaisiin vain itse kaapeliin.
Kaapelin tunnistus tulee säilyttää molemmissa päissä ja sopivissa reittipisteissä tarkastuksen ja tulevan huollon tukemiseksi. Vältä vetämisen ja asennuksen aikana liiallista vetovoimaa, teräviä reunoja ja hallitsematonta taivutusta, jotka voivat vahingoittaa eristystä tai palonkestäviä kerroksia.
Kaapeli integroi palonkestävät ja paloa hidastavat kerrokset tehtaalla valmistettuun rakenteeseen, mikä vähentää erillisen palosuojakäsittelyn tarvetta kaapelin rungossa. Päätteet, liitokset, tuet ja paloluokiteltujen rakenteiden läpiviennit edellyttävät kuitenkin edelleen yhteensopivia asennusjärjestelmiä koko asennuksen vaadittujen sähköisten ja paloteknisten ominaisuuksien ylläpitämiseksi.
V: Paloa hidastava suorituskyky koskee liekin leviämisen rajoittamista sytytyksen jälkeen, kun taas palonkestävä suorituskyky koskee määritellyn piirin eheyden säilyttämistä määritellyissä palo-olosuhteissa. Kaapeli voidaan vaatia täyttämään jompikumpi tai molemmat vaatimukset projektista riippuen.
V: XLPE tarjoaa sähköeristyksen, jonka tyypillinen jatkuva käyttölämpötila on 90 ℃ tämäntyyppisille rakenteille. Sen lämpökyky ja ikääntymiskestävyys tekevät siitä sopivan pienjännitevirtapiireihin, joissa käyttölämpötila ja käyttöolosuhteet on otettava huomioon.
V: Vahvista kuormitusvirta, johtimen poikkileikkaus, sallittu jännitehäviö, asennustapa, ympäristön lämpötila, kaapelien ryhmittely, reitin pituus ja vaadittu palonkestävyys. Nämä tekijät määräävät, sopivatko tietty koko ja rakenne projektiin.
V: Asiaankuuluvat tuotetiedot, tarkastuspöytäkirjat ja sovellettavat testiraportit voidaan toimittaa kaapelin rakenne- ja tilausvaatimusten mukaisesti. Vientiprojekteissa vaaditut standardi- ja kohdemarkkina-asiakirjat tulee vahvistaa ennen tuotantoa.
V: Kiinnitä huomiota asennuslämpötilaan, taivutussäteeseen, vetojännitykseen, lämmönlähteisiin, kaapelien ryhmittelyyn ja mekaaniseen suojaukseen. Liitoksissa ja päätteissä tulee myös käyttää komponentteja, jotka ovat yhteensopivia vaadittujen sähkö- ja palospesifikaatioiden kanssa.
V: Sitä voidaan harkita näissä sovelluksissa, kun vaippa ja täydellinen kaapelirakenne sopivat todellisiin UV-, kosteus-, maaperä-, mekaanisiin ja kemiallisiin olosuhteisiin. Suoraa hautaamista ei tule olettaa pelkästään kaapelin paloluokituksen perusteella.
