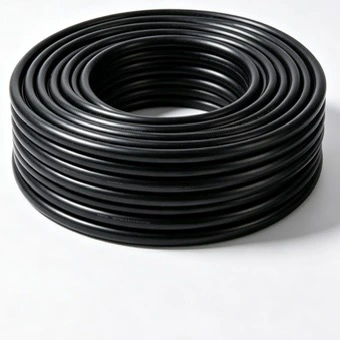

Qiancheng Copper XLPE LSZH Low Voltage Power Cable on suunniteltu pienjännitteiseen sähkönjakeluun rakennuksissa ja infrastruktuurissa, joissa on määritelty savuttomuus ja halogeenivapaa kaapelirakenne. Sitä voidaan käyttää metrolaitoksissa, sairaaloissa, toimistorakennuksissa, tunneleissa ja muissa suljetuissa tiloissa, jolloin johdinkoot valitaan vaaditun kuormituksen, asennustavan ja projektin spesifikaatioiden mukaan.
|
Nimellinen johtimen poikkileikkaus (mm²) |
Johdinjohtojen vähimmäismäärä |
Johtimen ulkohalkaisija (mm) |
Nimellinen XLPE-eristeen paksuus (mm) |
Arvioitu eristeen ulkohalkaisija (mm) |
Max. Johtimen vastus 20 ℃ Kupari (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

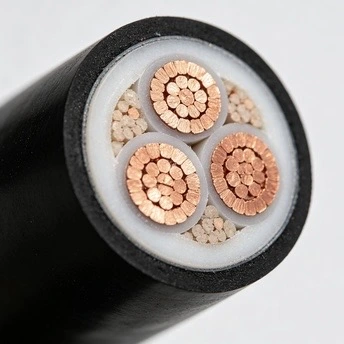

Kupari XLPE LSZH -pienjännitevirtakaapeli käyttää XLPE-eristystä johtimen ja ympäröivien kaapelikomponenttien sähköiseen erottamiseen. XLPE tarjoaa korkeamman normaalin käyttölämpötilan kuin perinteinen PVC-eriste, ja se valitaan yleisesti kohteisiin, joissa vaaditaan lämpösuorituskykyä, eristyksen vakautta ja pitkäaikaista sähköistä luotettavuutta. Todellisten käyttörajojen tulee noudattaa soveltuvaa kaapelistandardia ja projektin eritelmiä.
LSZH-rakenne on tarkoitettu asennuksiin, joissa savun muodostumista ja halogeenipitoisia palamistuotteita on valvottava. Savun tiheys ja halogeenihappokaasu ovat erillisiä suorituskykyominaisuuksia, ja ne on tarkistettava sovellettavien testistandardien ja projektin vaatimusten mukaisesti. IEC 61034 kattaa savupäästömittauksen, kun taas IEC 60754-1 määrittelee menetelmän halogeenihappokaasupitoisuuden määrittämiseksi.

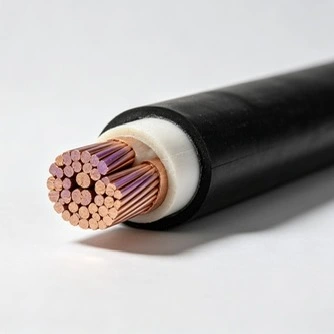

Kaapelissa käytetään kuparijohtimia pienjännitevoiman siirtoon. Johtimen resistanssi on tärkeä parametri jännitehäviön ja käyttöhäviöiden arvioinnissa, kun taas johtimen poikkileikkaus tulee valita virrankantokyvyn, asennusolosuhteiden, ympäristön lämpötilan, ryhmittelyn ja sallitun jännitehäviön mukaan.
Teknisen taulukon johdinkoot kattavat pienet ohjaus- ja haaroitustarpeet sekä suuremmat pienjännitetehonjakosovellukset. Lopullisessa valinnassa tulee ottaa huomioon liitetty kuorma, piirin pituus, asennustapa, oikosulkuolosuhteet ja sovellettavat paikalliset sähkövaatimukset pelkän johtimen poikkileikkauksen sijaan.

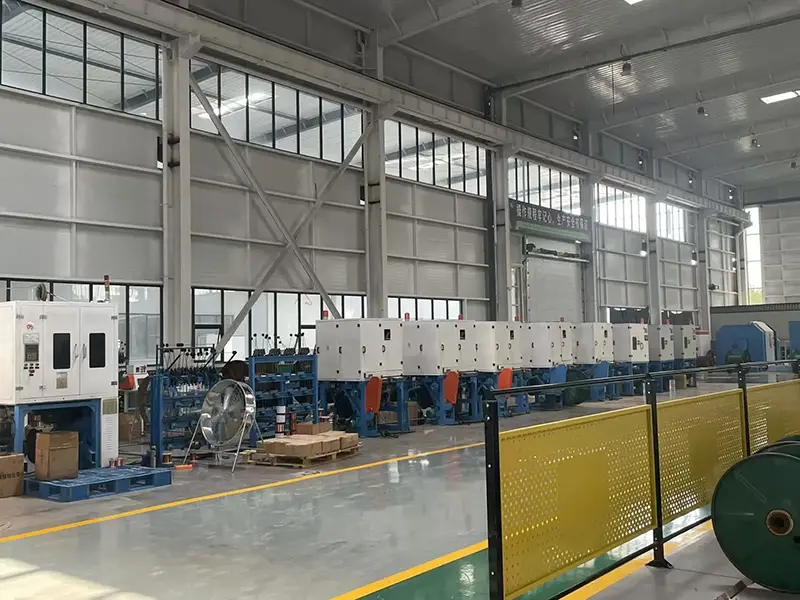

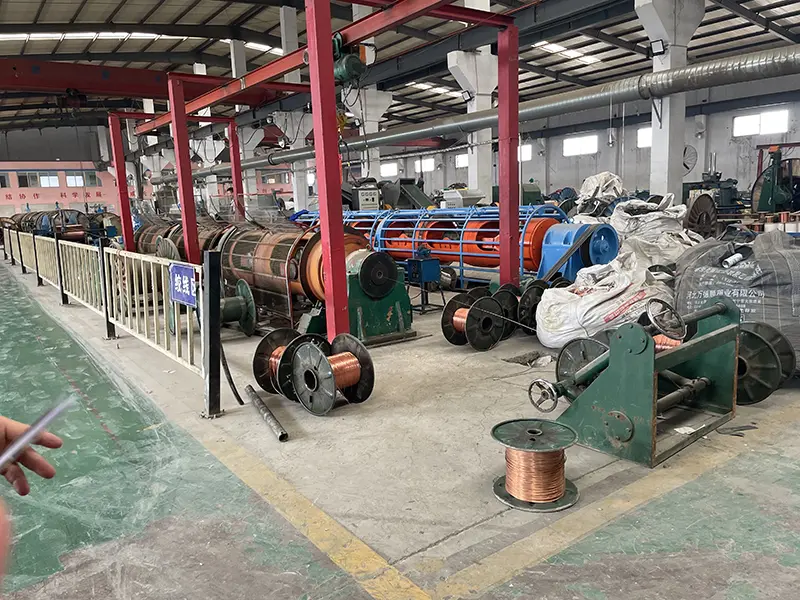

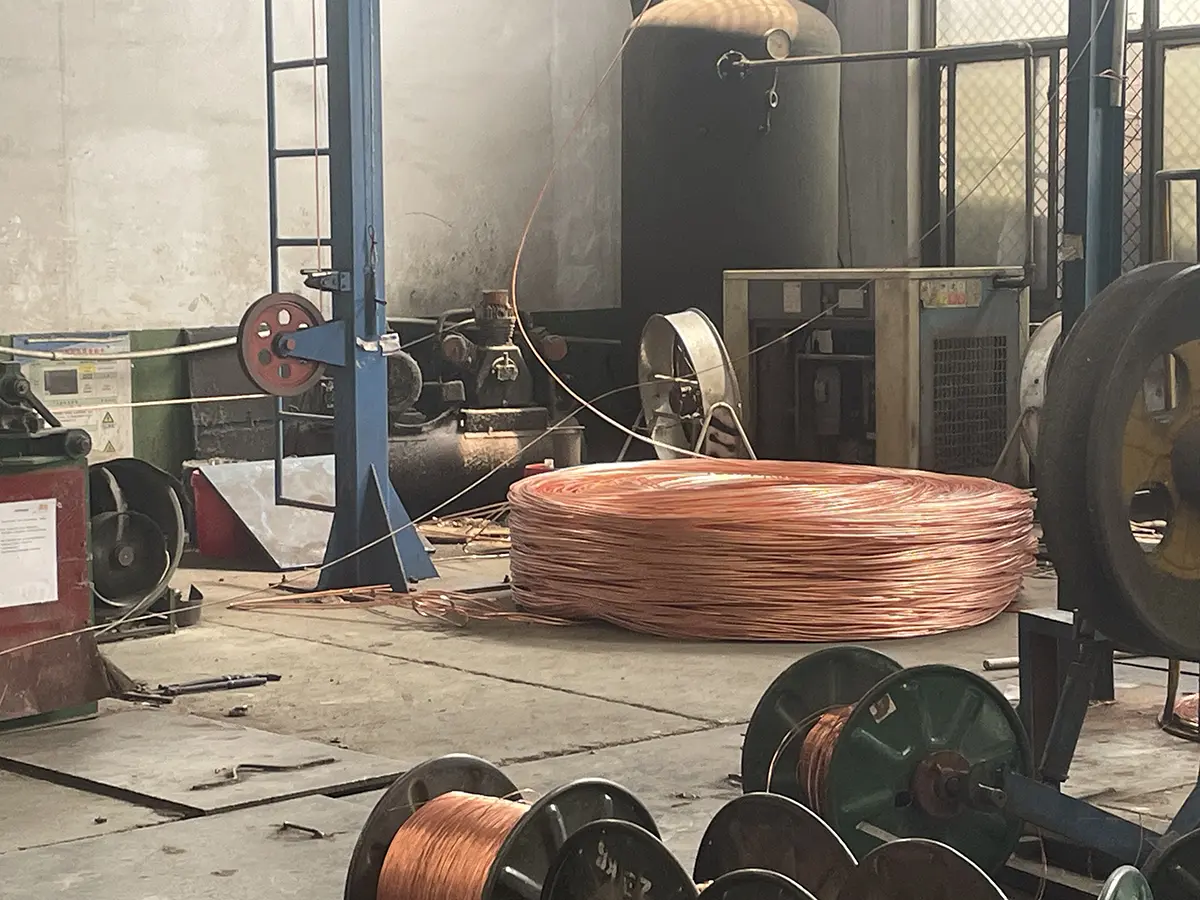

Qianchengillä on omat tuotantolaitoksensa, joissa on kaapeliekstruusio- ja testauslaitteet valmistusta ja rutiininomaista laadunvalvontaa varten. Tuotantokirjanpitoa, raaka-aineiden tarkastusta ja sähkö- tai palamiseen liittyviä testituloksia voidaan ylläpitää projektidokumentaatiovaatimusten mukaisesti. Lisävarmennusta vaativissa projekteissa voidaan järjestää tehdaskäyntejä ja kolmannen osapuolen näytteenottoa projektin ehdoilla.
Johdinmateriaalia, eristemassaa, vaippamateriaalia, johtimien mittoja ja eristeen paksuutta valvotaan tuotannon aikana soveltuvien spesifikaatioiden mukaisesti. Mittatarkistukset ja sähkötestit tarjoavat käytännön tarkastuspisteitä ennen kuin valmis kaapeli luovutetaan toimitettavaksi.
Erätason dokumentaatiota voidaan käyttää valmiin kaapelin liittämiseen sen tuotanto- ja tarkastusasiakirjoihin. Jos projektidokumentaatio vaatii kelan tunnistamista, testiraportteja tai materiaalikirjanpitoa, vaaditut tiedot voidaan laatia lähetyksen mukana.
Vienti- ja infrastruktuurihankkeissa, joissa on riippumattomia laadunvalvontavaatimuksia, kolmannen osapuolen tarkastus tai näytteenotto voidaan koordinoida ennen toimitusta. Tarkastuksen laajuus voidaan määritellä hankintaeritelmän, sovellettavan standardin ja hyväksymisvaatimusten mukaan.
Jos IEC 60332 -testaus on määritelty, asianmukainen kaapelirakenne voidaan arvioida liekin leviämisen suhteen IEC 60332 -sarjan soveltuvan osan mukaisesti. Tarkka testitaso on vahvistettava projektispesifikaatiota vasten, koska erilaiset kaapelirakenteet ja asennusjärjestelyt voivat vaatia erilaisia testausmenetelmiä.
Vähäsavuinen suorituskyky on erityisen tärkeä suljetuilla alueilla, joissa savu voi vaikuttaa näkyvyyteen, evakuointiin ja palokunnan pääsyyn. IEC 61034 tarjoaa testimenetelmiä savun tiheyden mittaamiseen määritellyissä palamisolosuhteissa, joten projektidokumentaatiossa tulisi yksilöidä vaadittu testimenetelmä ja hyväksymistaso sen sijaan, että luottaisi vain termiin "vähäsavu".
Hankkeissa, joissa määritellään halogeenittomat materiaalit, asiaankuuluvat kaapelin rakenne- ja materiaalitestivaatimukset tulee vahvistaa ennen tuotantoa. IEC 60754-1 käsittelee kaapelimateriaaleista palamisen aikana kehittyvän halogeenihappokaasun määrittämistä, mikä tarjoaa erillisen tarkastuspisteen liekin leviämisen ja savutiheyden testaamisesta.
Kupari XLPE LSZH -pienjännitevirtakaapeli voidaan määrittää pienjännitejakelupiireihin metroasemilla, raideliikennerakennuksissa, laitureilla, palvelualueilla ja muussa suljetussa infrastruktuurissa, jossa projektiasiakirjat edellyttävät vähäsavuista ja halogeenitonta kaapelirakennetta.
Sovellukset voivat sisältää virranjakelupiirejä, jotka palvelevat osastoja, toiminta-alueita, hätäosastoja, julkisia tiloja ja tukitiloja. Kaapelin valinnassa tulee noudattaa rakennuksen sähkösuunnittelua, paloturvallisuusvaatimuksia ja asennusvaatimuksia.
Kaapeli soveltuu pienjännitejakeluun toimistorakennuksissa, kauppakeskuksissa, kouluissa, näyttelytiloissa ja muissa julkisissa rakennuksissa, joissa savu- ja palamistuotteet ovat osa sähköspesifikaatiota.
Tyypillisiä käyttökohteita ovat maanalaiset pysäköintialueet, huoltotunnelit, laitehuoneet ja muu suljettu palveluinfrastruktuuri. Asennussuunnittelussa tulee ottaa huomioon kaapelien ryhmittely, lämmönpoisto, mekaaninen suojaus ja huoltoon pääsy.
Lentokentät, rautatielaitokset, viestintätilat ja muut tekniset rakennukset voivat määrittää LSZH-kaapelirakenteet valituille pienjännitepiireille. Lopullinen kaapelityyppi on sovitettava piirin toimintaan ja projektin paloturvallisuusvaatimuksiin.
Kaapelin mitoitus tulee aloittaa suunnitteluvirrasta ja sen jälkeen tarkistaa asennustapa, ympäristöolosuhteet, johtimien ryhmittely ja sallittu lämpötila. Taulukoitua johtimen resistanssia voidaan käyttää myös osana jännitehäviölaskelmia.
Putkessa, tarjottimessa tai muussa suljetussa asennuksessa on otettava huomioon käytettävissä oleva tila, taivutussäde, lämmönpoisto- ja vetoolosuhteet ennen tilaamista. Pitkät kaapelit saattavat edellyttää jännitteen pudotuksen ja asennuksen jännityksen lisätarkastelua.
Sisä-, maanalaisilla ja osittain esillä olevilla asennuksilla voi olla erilaiset vaatimukset kosteudelle, mekaaniselle suojalle, lämpötilalle ja kemialliselle altistukselle. Kaapelin rakenne on siksi vahvistettava todellista asennusympäristöä vasten sen sijaan, että se valitaan vain jännitteen ja johtimen koon mukaan.
Infrastruktuuri- ja vientitilausten hankinta-asiakirjat voivat sisältää tekniset tiedot, rutiinitestipöytäkirjat, tarkastusraportit, pakkaustiedot ja kelan tunnisteet. Näiden vaatimusten täyttäminen ennen tuotantoa auttaa yhdenmukaistamaan valmistuksen ja tarkastuksen projektin hyväksymisprosessin kanssa.
Asiakkaamme voivat toimittaa määrittelyjä varten nimellisjännitteen, johtimen koon, vaaditun kaapelin pituuden, asennustavan, odotetun kuorman ja projektistandardin. Qiancheng voi käyttää näitä tietoja vahvistaakseen sopivan kupari XLPE LSZH -pienjännitevirtakaapelin rakenteen ja laatiakseen vastaavan teknisen dokumentaation.
Projektitilauksissa on myös hyödyllistä varmistaa vaaditut palonesto-, savupäästö- ja halogeenivapaat testitasot ennen tuotantoa. Jos sovelletaan kolmannen osapuolen tarkastusta tai erityisiä kelamerkintöjä ja dokumentaatiovaatimuksia, ne voidaan sisällyttää tekniseen sopimukseen ja ostospesifikaatioon.
V: LSZH-kaapelirakenne on suunniteltu rajoittamaan savun muodostumista ja halogeenipitoisia palamistuotteita, kun määritellyt materiaalit ja testivaatimukset täyttyvät. Perinteisessä PVC-kaapelissa käytetään halogeenipitoista polymeerijärjestelmää. Oikea valinta riippuu paloturvallisuusvaatimuksista ja asennukseen sovellettavista standardeista.
V: XLPE tarjoaa sähköeristyksen, jonka normaali käyttölämpötila on korkeampi kuin perinteinen PVC-eriste. Sitä käytetään yleisesti, kun vaaditaan vakaata eristyskykyä ja lämmönkestävyyttä. Sallittu käyttölämpötila on vahvistettava soveltuvasta kaapelispesifikaatiosta.
V: Päätekijöitä ovat suunnitteluvirta, asennustapa, ympäristön lämpötila, kaapelien ryhmittely, piirin pituus, jännitehäviö ja oikosulkuolosuhteet. Johtimen koko tulisi määrittää täydellisen sähkösuunnittelun perusteella eikä pelkästään virran arvosta.
V: Sitä voidaan harkita näissä sovelluksissa, joissa projektispesifikaatio edellyttää pienjännitekuparikaapelia, jossa on XLPE-eristys ja LSZH-rakenne. Vaaditut liekki-, savu- ja halogeenivapaat testitasot tulee varmistaa soveltuvan projektistandardin mukaisesti ennen tilaamista.
V: Tilausvaatimuksista riippuen dokumentaatio voi sisältää tekniset tiedot, tarkastus- tai testipöytäkirjat, kelan tunnisteet, pakkaustiedot ja muut sovitut laatuasiakirjat. Myös kolmannen osapuolen tarkastus voidaan koordinoida projektin niin vaatiessa.
V: Kyllä. Tehdaskäynnit ja kolmannen osapuolen näytteenotto tai tarkastus voidaan koordinoida tilauksen ja tarkastussuunnitelman mukaan. Tarkastuksen laajuudesta tulee sopia etukäteen, jotta tarvittavat tuotantoasiakirjat, näytteet ja testikappaleet ovat saatavilla.
V: Hyödyllisiä tietoja ovat johtimen koko, johtimien lukumäärä, vaadittu kaapelin pituus, jännitetaso, asennustapa, kohde, sovellettava standardi ja mahdolliset erityiset liekkejä, savua tai halogeeneja koskevat vaatimukset. Jos lopullista eritelmää ei ole vielä vahvistettu, hankehakemus ja sähkökuorma voidaan toimittaa alustavaan tekniseen tarkasteluun.
