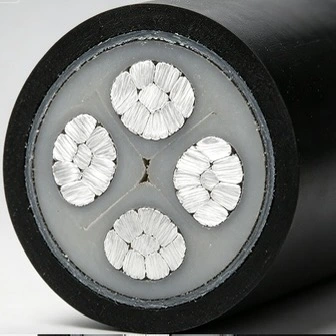

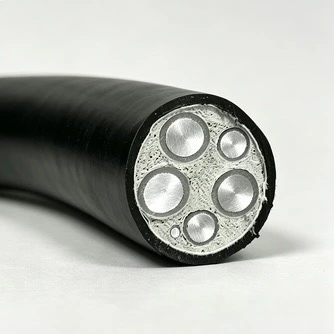

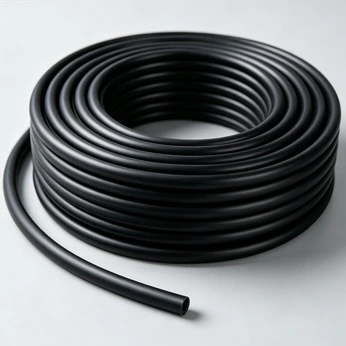

Alumiininen PVC FR pienjännitevirtakaapeli käyttää erittäin puhtaita alumiinijohtimia yhdessä paloa hidastavan PVC-eristeen ja ulkovaipan kanssa. Se tarjoaa erinomaisen kustannustehokkuuden ja toimii ensisijaisena kaapelina hankintakustannusten hallinnassa.
Alumiininen PVC FR pienjännitevirtakaapeli on valmistettu tiukasti kansallisten standardien ja IEC-eritelmien mukaisesti.
Tehdas voi toimittaa tehtaan hyväksymistodistukset, kolmannen osapuolen tyyppitestausraportit ja sähköisen suorituskyvyn testiraportit. Saatavilla on englanninkielisiä versioita, joita voidaan mukauttaa ulkomailla tapahtuvaan tulliselvitykseen ja projektien hyväksymiseen.
Täydellinen jäljitettävyys on saatavilla jokaiselle kaapelierälle. Se auttaa ulkomaisia ostajia läpäisemään paikalliset projektitarkastukset sujuvasti ja välttämään puuttuvien pätevyysvaatimusten aiheuttamat projektin sulkemisriskit.
|
Nimellinen poikkileikkaus (mm²) |
Eristeen paksuus (mm) |
Vaipan paksuus (mm) |
Kaapelin arvioitu ulkohalkaisija (mm) |
Johtimen tasavirtavastus (Ω/km)Al |
Testijännite (kV/5min) |
Virtaus ilmassa (A)-Al |
Lämpökyky suoraan haudatussa maassa(A)-Al |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1 × 2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

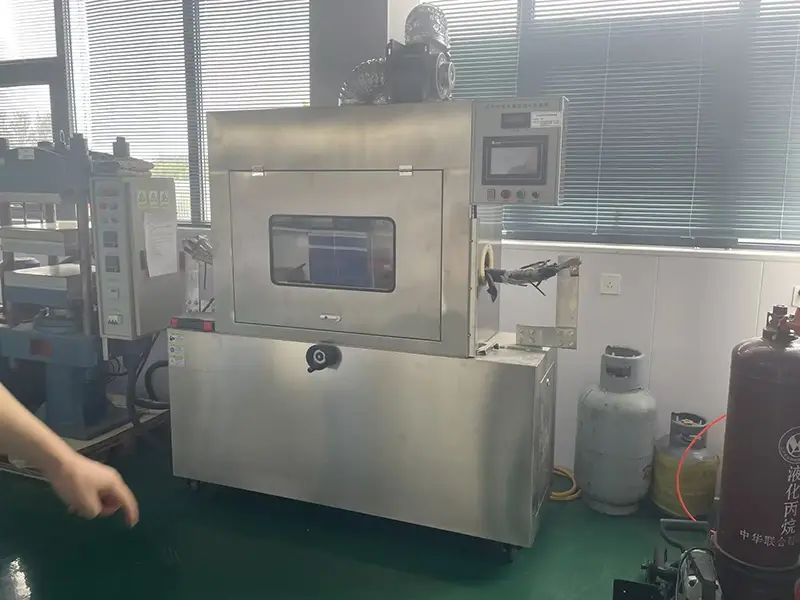

Kaapeli käyttää palamista hidastavaa modifioitua PVC-materiaalia. Siinä on itsestään sammuva ominaisuus, kun se altistuu avotulelle, mikä estää tehokkaasti palon leviämistä ja vähentää palon laajenemisriskiä.

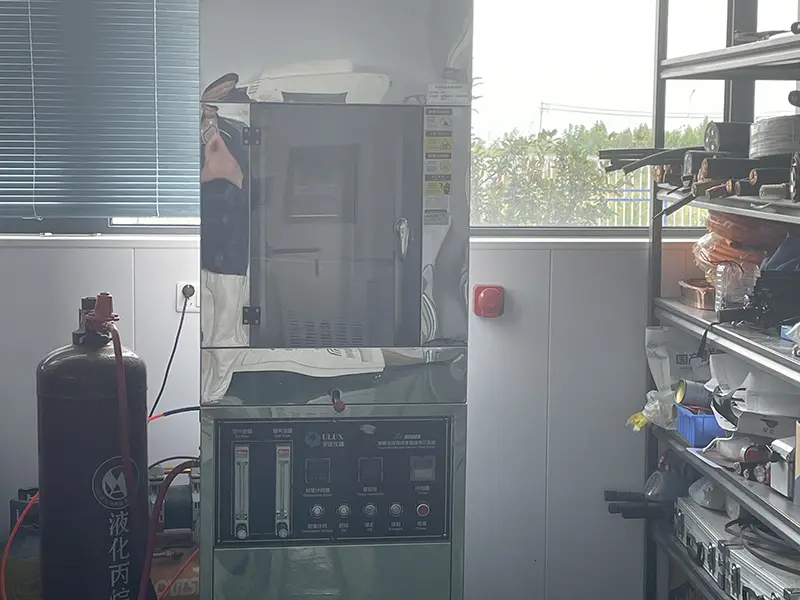

Kaikille valmiille kaapeleille tehdään teho-taajuuskestojännitetesti ja eristysresistanssitesti. Eristyskerros tarjoaa vakaan suorituskyvyn ja kestää rikkoutumista ja sähkövuotoja.
Johtimet kestävät lyhytaikaisia korkeita lämpötiloja oikosulkuolosuhteissa, mikä vähentää tehokkaasti kaapelin syttymisvaaraa.
Vaippa on happo-emäs- ja kosteudenkestävä. Se mukautuu skenaarioihin, kuten kaapelikaivojen ja ulkopuolisten yläpuolisten asennukseen, takaamaan turvallisen virransyötön pitkäaikaisen käytön aikana.
Asennusympäristön lämpötila ei saa olla alle 0 ℃. Pidä kaapelit lämpiminä matalan lämpötilan rakentamisen aikana, jotta vaippa ei haurastu ja halkeile.
Kaapelin pienimmän taivutussäteen tulee olla vähintään 10 kertaa kaapelin ulkohalkaisija. Vältä ulkovaipan naarmuuntumista terävillä esineillä vetämisen ja laskemisen aikana.
Soveltuu kiinteästi asennettaviin skenaarioihin: sisäkaapelihyllyt, kaapelikaivannot, ulkoasennus yläpuolelle ja lievä suora hautaaminen. Ei sovellu pitkäaikaiseen vedenalaiseen upotukseen.
Alumiinijohtimet tulee puristaa vakiorakenteisilla liittimillä liitoksen kosketusvastuksen vähentämiseksi ja liitosten ylikuumenemisriskin vähentämiseksi.
Kaapelin kokonaispaino on kevyt. Verrattuna kuparijohdinkaapeleihin se vähentää kuljetus- ja asennustaakkaa ja säästää logistiikka- ja työvoimakustannuksia.
Alumiininen PVC FR-pienjännitekaapeli käyttää upouusia palosuojattuja PVC-raaka-aineita ilman kierrätettyä jätesekoitusta.
Vakiotyöolosuhteissa ja standardoidussa asennuksessa kaapelin suunniteltu käyttöikä voi olla yli 20 vuotta.
Laadukas PVC-eriste on ikääntymistä estävä ja UV-suojattu, kestää halkeilua ja jauhetta pitkäaikaisessa ulkoilussa.
Johdin tarjoaa erinomaisen sähkökemiallisen korroosionkestävyyden, mikä mahdollistaa pitkän aikavälin vakaan virransyötön asianmukaisen käytön ja huollon aikana, mikä vähentää tulevan linjan vaihdon kustannuksia.

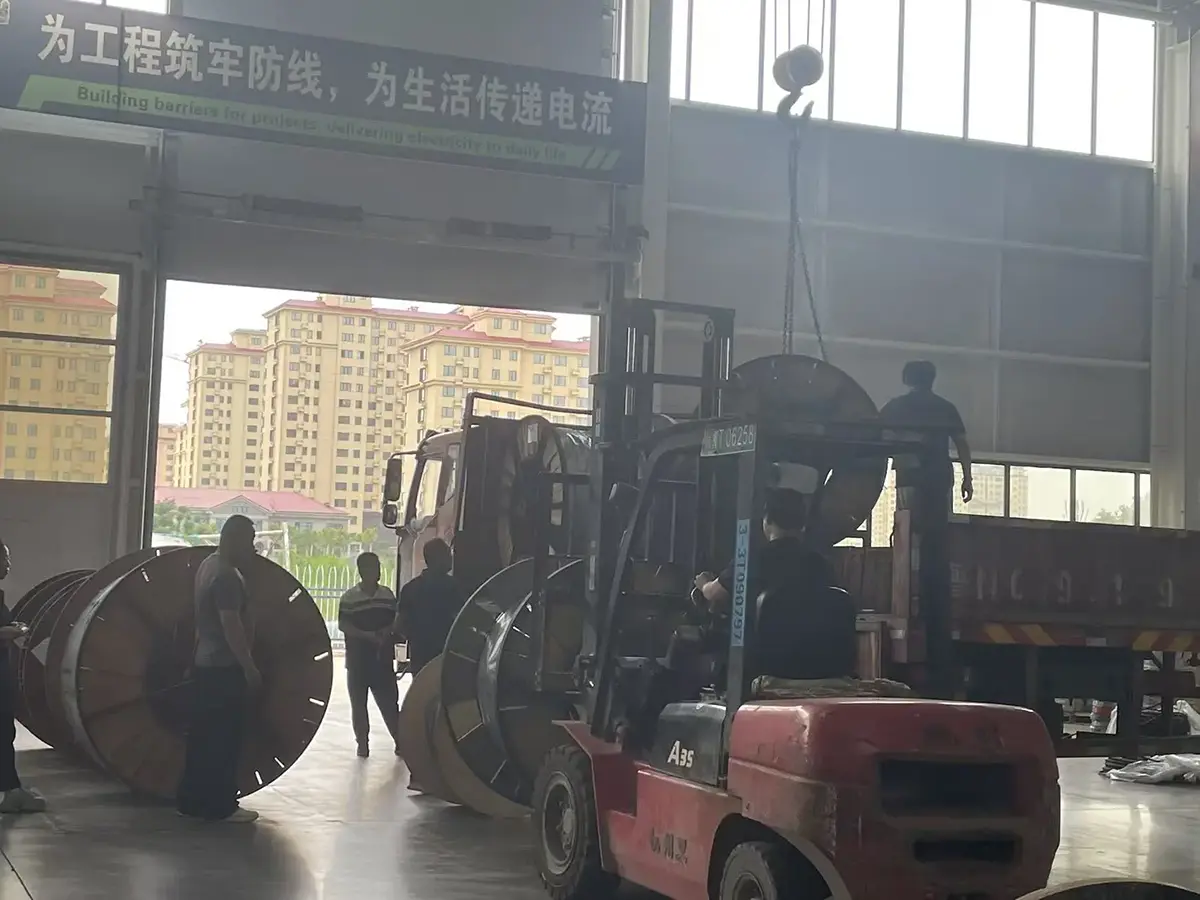

Suuria varastoja ylläpidetään perinteisiä eritelmiä varten vakaalla tilausten läpimenoajalla. Prioriteettituotanto voidaan järjestää kiireellisiin suunnitteluprojekteihin.
Mukautettua kaapelimerkintää, mukautettua ulkopakkausta ja leikkauspalvelua tuetaan.
Valmiiden tuotteiden uudelleentarkastus suoritetaan ennen toimitusta vaatimustenvastaisten tavaroiden ulosvirtauksen todennäköisyyden minimoimiseksi.
Pakkausluettelot ja täydelliset englanninkieliset testiasiakirjat voidaan toimittaa tilausten mukana.
Jatkuva tekninen tuki on saatavilla toimituksen jälkeen. Verkkovastaukset kaapelien valintaan, asennukseen ja asennukseen auttavat sujumaan ulkomaisten projektien toteuttamisessa.
V: Alumiininen PVC FR-pienjännitevirtakaapeli on kokonaispainoltaan pienempi kuin monilla vastaavilla kuparijohdinrakenteilla, mikä voi helpottaa kuljetusta, käsittelyä ja kaapelin asennusta. Alumiinilla on myös yleensä alhaisemmat materiaalikustannukset kuin kuparilla, mikä voi olla olennaista pitkillä kaapelikulmilla ja suuremmilla projektimäärillä. Lopullisen johtimen valinnassa tulee ottaa huomioon virtakapasiteetti, jännitehäviö, kaapelin pituus, asennustapa ja projektin kokonaiskustannukset.
V: Eristys ja vaippa käyttävät paloa hidastavia PVC-materiaaleja. Ulkoiselle liekille altistettuna materiaalin on tarkoitus rajoittaa liekin leviämistä ja tukea itsestään sammumista liekin lähteen poistamisen jälkeen. Valmiille kaapeleille voidaan tehdä tehon taajuuden kestojännite- ja eristysresistanssitestit eristysjärjestelmän kunnon tarkistamiseksi. Oikosulkusuojaus riippuu myös johtimen koosta, piirin suojauksesta ja todellisista asennusolosuhteista.
V: Suositeltu asennusympäristön lämpötila ei yleensä saa olla alle 0 ℃. Jos asennusta vaaditaan alhaisemmissa lämpötiloissa, asianmukainen lämmöneristys tai muut asennustoimenpiteet on toteutettava sovellettavan menettelyn mukaisesti. Pienin taivutussäde on vähintään 10 kertaa kaapelin ulkohalkaisija. Teräviä esineitä ja liiallista vetovoimaa tulee välttää asennuksen aikana. Rakennus- ja työmaaolosuhteista riippuen kaapeli voidaan asentaa kaapelihyllyihin, kaapelikaivojaan, kattojärjestelmiin tai tiettyihin suoraan haudattuihin sovelluksiin. Pitkäaikaista vedenalaista upottamista tulee välttää. Alumiini-johdinliitoksissa tulee käyttää yhteensopivia liittimiä ja asianmukaisia puristusmenetelmiä kosketinvastuksen ja liitoksen lämpötilan säätelemiseksi.
V: Mukana toimitetuissa eritelmissä ilmoitetaan yli 20 vuoden suunniteltu käyttöikä standardoiduissa asennus- ja käyttöolosuhteissa. Neitsyt palosuojatut PVC-materiaalit kestävät normaalia ikääntymistä ja ulkoaltistusta. Todellinen käyttöikä riippuu tekijöistä, kuten ultraviolettialtistus, lämpötilan vaihtelu, kosteus, mekaaninen rasitus ja asennuksen laatu. Pysyvissä ulkosovelluksissa vaipan rakenne ja ympäristöolosuhteet tulee tarkistaa ennen asennusta.
V: Sovellettava spesifikaatio voidaan valmistaa projektille määritettyjen kansallisten ja IEC-vaatimusten mukaisesti. Tehdastarkastuspöytäkirjat ja sähkötestiraportit voidaan toimittaa tilatun spesifikaation mukaan. Englanninkieliset tekniset asiakirjat voidaan tarvittaessa valmistaa myös ulkomaille projektien tarkasteluun. Jos projekti vaatii erityisiä varmenteita, kolmannen osapuolen raportteja tai muita vaatimustenmukaisuusasiakirjoja, nämä vaatimukset tulee vahvistaa ennen tuotantoa.
V: Kaapelimerkintä, ulkopakkaus ja pituusleikkausvaatimukset voidaan järjestää tilauserittelyn mukaan. Näytemääristä voidaan keskustella erillään tavallisista tuotantotilauksista, kun taas suuremmat määrät voidaan ajoittaa vaaditun spesifikaation ja tuotantokapasiteetin mukaan. Kiireellisissä tarpeissa kaapelin malli, määrä ja pyydetty toimituspäivä tulee vahvistaa etukäteen, jotta tuotantoaikataulu voidaan tarkistaa.
V: Qiancheng Cable voi tarjota teknisiä tietoja, jotka kattavat kaapelin tekniset tiedot, asennustavat, asennusolosuhteet ja pääteliitännät. Ulkomaisten tilausten osalta tuotedokumentaatio, pakkausvaatimukset ja erittelytiedot voidaan tarkistaa ennen lähettämistä. Teknistä ohjausta voidaan antaa myös asennukseen liittyviin kysymyksiin todellisen kaapelimallin ja käyttöolosuhteiden perusteella.
V: PVC-ulkovaippa kestää kosteutta ja altistumista heikoille happo- tai heikoille emäksille. Todellinen soveltuvuus riippuu syövyttävän väliaineen pitoisuudesta, altistusajasta, lämpötilasta ja asennusympäristöstä. Kaapelikaivojen tai ulkotilojen kohdalla, joissa on jatkuvaa kosteutta, tulee myös harkita viemäröintiä ja mekaanista suojausta. Jos maaperässä on voimakasta happo-alkalikorroosiota, voidaan käyttää lisäsuojaholkkia tai -putkea lisäsuojaksi.
