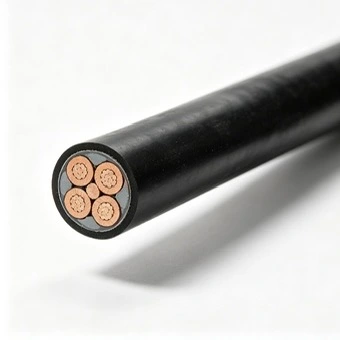

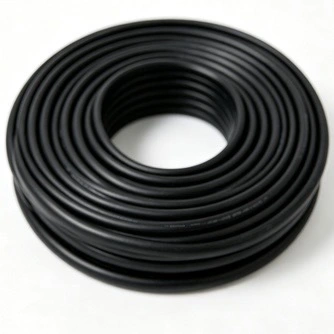

Kupari PVC-palonkestävä pienjännitevirtakaapeli on pienjännitekaapelirakenne, joka sisältää kuparijohtimia, PVC-eristeen ja -suojuksen sekä kiillepalonkestävän kerroksen. Se on tarkoitettu piireihin, joissa vaaditaan virran jatkuvuutta tietyn palotilan aikana, mukaan lukien hätävirta, palosuojaus ja muut turvallisuuteen liittyvät sähköjärjestelmät. Qiancheng valmistaa kaapelia kontrolloiduilla johtimilla, eristyksellä, palonkestävällä ja valmiiden tuotteiden testausprosesseilla.
|
Nimellisleikkaus (mm²) |
Johdinjohtojen vähimmäismäärä |
Johtimen ulkohalkaisija （mm） |
PVC-eristeen nimellispaksuus/mm |
Eristeen likimääräinen ulkohalkaisija/mm |
Suurin johtimen resistanssi lämpötilassa 20 ℃ (Ω/km) kupari |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Erittäin puhtaat elektrolyyttiset kuparitangot vedetään vaadittuun johtimen halkaisijaan monisuulakevetolaitteiden avulla. Jatkuvaa hehkutusta käytetään vähentämään sisäistä jännitystä ja ylläpitämään vaadittuja mekaanisia ominaisuuksia. Johtimen resistanssi tarkistetaan tuotannon aikana määriteltyjen sähkövaatimusten mukaisesti.

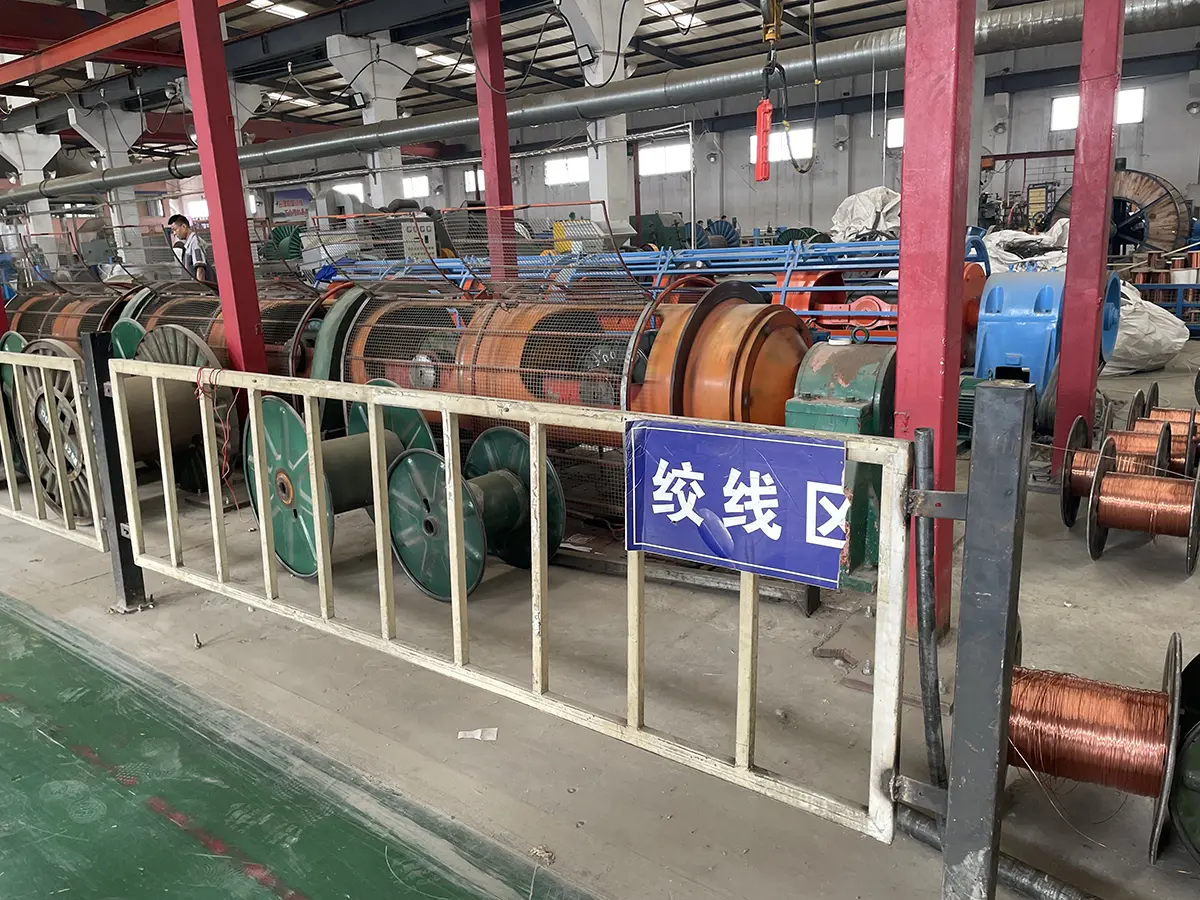

Kerratuissa rakenteissa yksittäiset kuparilangat järjestetään ja kierretään määritellyn johdinrakenteen mukaan. Prosessi ohjaa putken pituutta ja johtimen geometriaa säilyttäen samalla kaapelin asennuksessa vaaditun joustavuuden.
Palonkestävä kerros muodostetaan käärimällä kiilleteippiä johtimen tai kaapelin sydämen ympärille määritellyn rakenteen mukaisesti. Päällekkäisyyttä ja peittoa valvotaan tuotannon aikana niin, että palonkestävä kerros pysyy yhtenäisenä suojatun osan ympärillä.
Paloa hidastava PVC-eriste on puristettu johtimen ympärille. Eristeen mittoja ja samankeskisyyttä valvotaan tuotannon aikana, jotta säilytetään määritetty paksuus ja vähennetään liiallisen epäkeskisyyden aiheuttamaa paikallista sähköjännitystä.
Online-kipinätesteri tarkistaa eristyksen eheyden ekstruusion aikana. Kun eristysvika havaitaan, ongelmakohta voidaan tunnistaa tarkastusta ja korjaavia toimenpiteitä varten ennen seuraavaa tuotantovaihetta.
Monisydämisrakenteissa eristetyt ytimet kaapeloidaan yhdessä määriteltyjen täytemateriaalien kanssa. Prosessi säilyttää aiotun kaapeligeometrian ja tarjoaa yhtenäisen perustan ulkovaipalle.
Paloa hidastavaa PVC:tä suulakepuristetaan ulkovaipana valitun kaapelirakenteen mukaan. Tuotteen tunniste voidaan merkitä suojukseen, mukaan lukien asennukseen ja tarkastukseen tarvittavat malli- ja spesifikaatiotiedot.
Valmiit kaapelit tarkastetaan soveltuvien teknisten eritelmien mukaisesti. Tarkastukseen voi sisältyä palonkestävyystestaus, tehon taajuuden kestojännitetestaus, eristysresistanssimittaus, johtimen resistanssi ja matalan lämpötilan taivutustestit tarvittaessa.

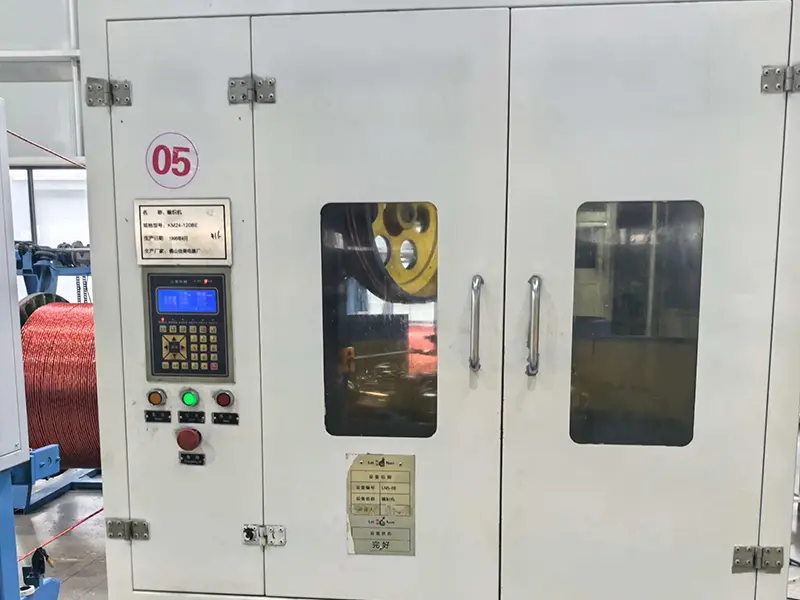

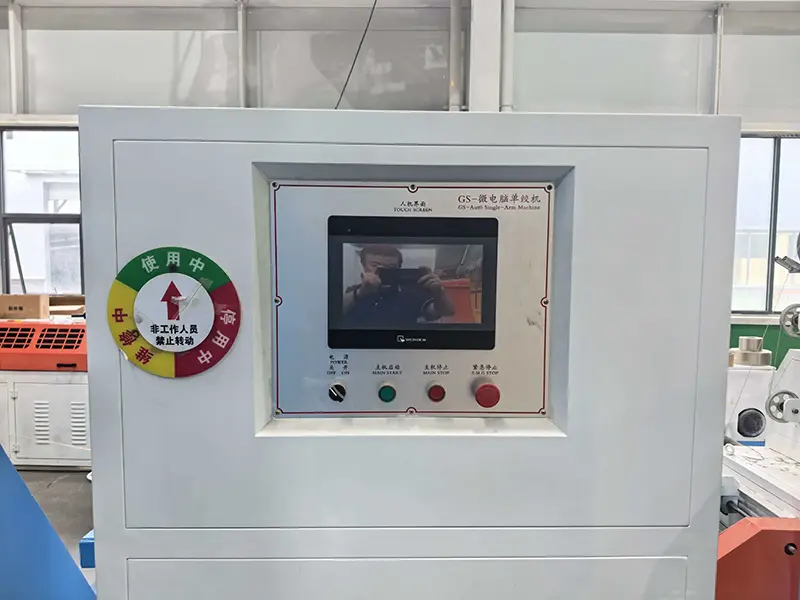

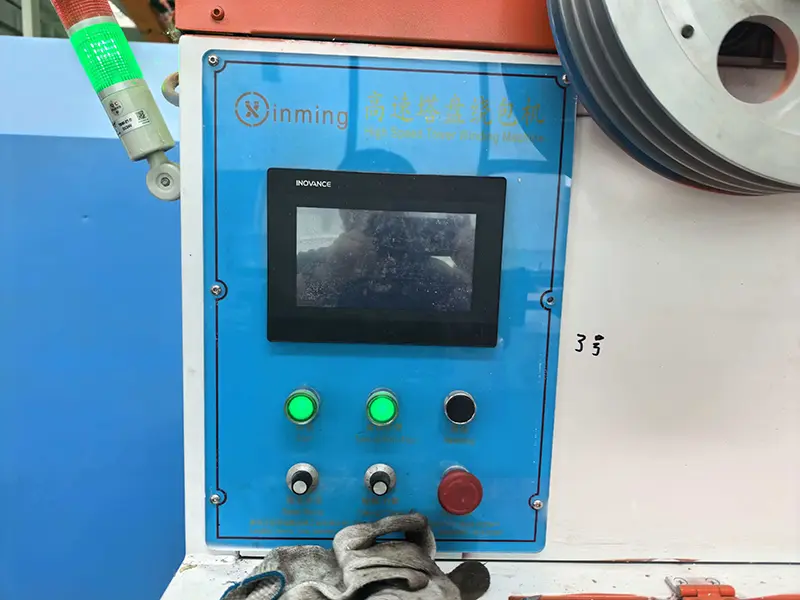

Qianchengin kaapelituotannon laitteisiin kuuluvat yksisäikeiset, kuuden levyn ristikkäislangat, mikrotietokoneohjatut käärintäkoneet, nopeat käärintäkoneet, PVC-eristys- ja vaippaekstruusiolinjat, kaapelointilaitteet, integroidut merkintä- ja suulakepuristuslaitteet sekä automaattiset kelaus- ja vastaanottojärjestelmät.
Saapuvat materiaalit, kuten happivapaat kuparitangot, kiillepalonkestävä teippi ja paloa hidastavat PVC-yhdisteet, voidaan tarkastaa ennen tuotantoon siirtymistä. Materiaalien tarkastuspöytäkirjat tarjoavat viitettä myöhempään erän jäljitettävyyteen ja prosessin valvontaan.
Keskeisiä prosessiparametreja ovat kiillenauhan limitys, eristeen paksuus, johtimen mitat ja ekstruusioolosuhteet. Partiointi suoritetaan tuotannon aikana mitta- tai prosessipoikkeamien tunnistamiseksi ennen kuin kaapeli saavuttaa valmiin tuotteen.

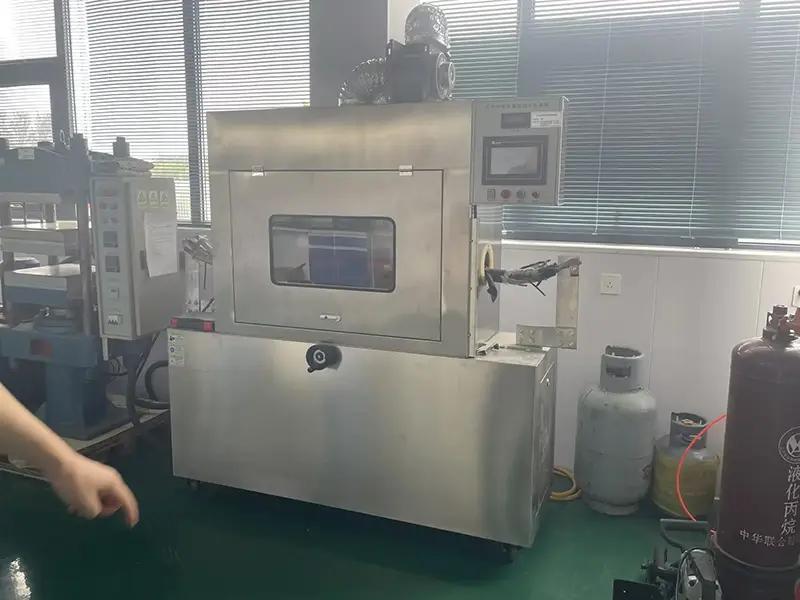

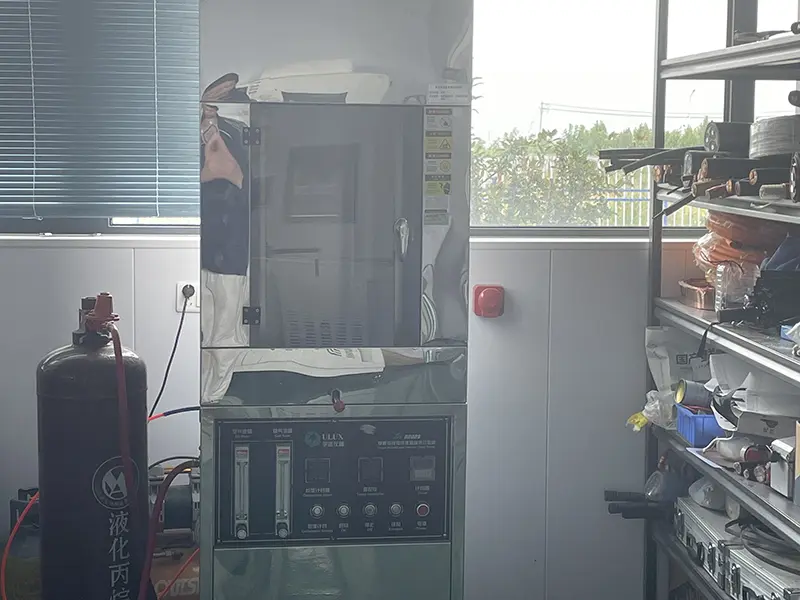

Sovellettavan palonkestävän rakenteen osalta paloaltistustesti voidaan suorittaa määritellyissä testiolosuhteissa. Toimitetut tuotantotiedot viittaavat 750 ℃:n palotestiin, jonka kesto on 90 minuuttia GB/T 19216:n mukaisesti. Varsinainen testimenetelmä, näytteen rakenne ja hyväksymiskriteerit on vahvistettava sovellettavan standardin ja tuotespesifikaatioiden mukaisesti.
Sähkötarkastus voi sisältää teho-taajuudenkestävyys-jännitetestauksen, eristysvastuksen mittauksen ja johtimen tasavirtaresistanssin. Toimitetut tiedot määrittelevät 3,5 kV tehon taajuuden kestojännitetestin 5 minuutin ajan ja eristysresistanssin ≥ 100 MΩ/km soveltuvan tuotespesifikaation mukaisesti.
Tuotespesifikaatiosta riippuen ympäristöarviointi voi sisältää matalan lämpötilan taivutuksen, UV-sään ja happo-alkalikorroosiotestin. Sovellettava testilämpötila, kesto ja hyväksymiskriteerit tulee vahvistaa tilausvaatimusten mukaisesti.
Ennen toimitusta valmiiden kaapelien ulkonäkö, tuotemerkinnät, kaapelin rakenne ja kelatiedot voidaan tarkistaa. Tehdastarkastuspöytäkirjat ja muut vaadittavat tekniset asiakirjat voidaan toimittaa tilauksen ja projektin vaatimusten mukaisesti.
Kiille palonkestävä kerros muodostaa eristävän esteen johtimen ympärille altistuessaan korkealle lämpötilalle. Yhdessä paloa hidastavan PVC-eristeen ja -vaipan kanssa rakenteen tarkoituksena on säilyttää piirin eheys määritellyn testin ajan sen sijaan, että se vain rajoittaisi liekin leviämistä.
Kupari-PVC-palonkestävä pienjännitevirtakaapeli on yhtenäinen, ei-epäkeskinen eristekerroksen paksuus. Kaikki valmiit kaapelit läpäisevät vesiupotuskestävyystestin, mikä eliminoi sähkövuodon ja oikosulun riskit kosteissa maanalaisissa ympäristöissä. Verrattuna kierrätysmateriaaleista valmistettuihin epästandardeihin kaapeleihin, rikkoutumis- ja epäonnistumisprosentti on pienempi 98 %.
Kaapelirakenteessa yhdistyvät kuparijohtimet, kiille palonkestävä materiaali sekä paloa hidastava PVC-eriste ja vaippa. Asennuksen aikana kaapeli tulee suojata liialliselta vedolta, teräviltä reunoilta ja palonkestävän kerroksen vaurioilta. Sopivat tulenkestävät liitostarvikkeet tulee valita, mikäli asennussuunnitelma sitä edellyttää.
Qiancheng Cable valmistaa teho- ja ohjauskaapelituotteita tuotantolaitoksessaan Hengshuissa, Hebeissä. Tehdastarkastus, tekninen dokumentaatio ja projektikohtaiset tuotetiedot voidaan toimittaa tilauksen mukaan. Ulkomaisissa projekteissa vaaditut sertifikaatit, testiraportit ja asiakirjat tulee vahvistaa ennen tuotantoa, jotta toimitetut asiakirjat vastaavat kohteen ja projektin vaatimuksia.
Kaapelia voidaan harkita pienjännitepiireissä, joissa sähkön jatkuvuuden ylläpitäminen tietyn palotilan aikana on osa projektivaatimusta, mukaan lukien hätävalaistus, palohälytys ja muut turvallisuuteen liittyvät järjestelmät.
Sairaalat, koulut, liikerakennukset ja muut julkiset tilat voivat määrittää palonkestävien kaapelirakenteiden valituille hätä- ja palosuojapiireille. Vaadittu palon kesto ja testistandardi tulee vahvistaa projektispesifikaatiosta.
Tuotetta voidaan käyttää kaapelihyllyissä, kaivannoissa ja muissa suojatuissa reititysjärjestelmissä, joissa kaapelin rakenne ja asennusolosuhteet ovat yhteensopivia. Kaapelin reitityksen tulee tarjota asianmukainen suoja mekaanisia vaurioita ja liiallista taipumista vastaan.
Teollisuuslaitokset, infrastruktuurilaitokset ja muut pienjännitejakelujärjestelmät voivat vaatia palonkestäviä piirejä kriittisille laitteille. Johtimen koko, sydämen kokoonpano, asennustapa ja paloturvallisuusvaatimukset tulee vahvistaa ennen määritystä.
V: Paloa hidastava kaapeli rajoittaa ensisijaisesti liekin leviämistä, kun taas palonkestävä rakenne sisältää palonkestävän kerroksen, joka on tarkoitettu ylläpitämään piirin eheyttä tietyn ajan määritellyissä palotestausolosuhteissa. Sovellettava paloaika ja testilämpötila riippuvat tuotteen spesifikaatiosta ja standardista.
V: Johdin on valmistettu kuparista. Toimitetuissa tuotantotiedoissa määritellään lähtöaineena erittäin puhdas elektrolyyttinen kuparitanko, jota seuraa veto ja hehkutus. Johtimen tasavirtavastus tarkistetaan sovellettavien teknisten vaatimusten mukaisesti.
V: Määritetystä rakenteesta riippuen testaus voi sisältää palonkestävyyden, tehotaajuuden kestojännitteen, eristysvastuksen, johtimen resistanssin ja matalan lämpötilan taivutuksen. Vaadittu testiraportti ja tarkastusasiakirjat voidaan vahvistaa tilauksen yhteydessä.
V: Englanninkieliset tekniset asiakirjat voidaan laatia projektin ja tilausvaatimusten mukaisesti. Vaadittu sertifikaatti, testiraportti ja tarkastusasiakirjaluettelo tulee vahvistaa etukäteen, koska dokumentaatiovaatimukset vaihtelevat kohteen, projektin ja sovellettavan standardin mukaan.
V: Kaapelin pituudesta ja eritelmistä voidaan keskustella tilauksen mukaan. Tarvittava johtimen poikkileikkaus, rakenne, määrä, kelan pituus, merkintä ja muut tekniset tiedot tulee ilmoittaa tarjousta pyydettäessä.
V: Tyypillisiä asennusympäristöjä ovat kaapelihyllyt, kaapelikaivannot ja muut suojatut pienjännitereititysjärjestelmät. Sitä voidaan harkita hätäsähkö-, palosuoja- ja kriittisissä pienjännitepiireissä julkisissa rakennuksissa, infrastruktuurissa ja teollisuuslaitoksissa projektin vaatimusten mukaisesti.
V: Tehdaskäynneistä ja kolmannen osapuolen tarkastuksista voidaan keskustella projektin ja tarkastusjärjestelyn mukaisesti. Jos vaaditaan riippumatonta näytteenottoa tai testausta, näytteenottomenetelmä, tarkastuksen laajuus ja sovellettava testistandardi tulee sopia ennen lähettämistä.
V: Ilmoita tarvittava johtimen poikkileikkaus, sydämen kokoonpano, kaapelin pituus, nimellisjännite, asennustapa, palonkestävyysvaatimus ja kohde. Jos projekti vaatii erityisiä standardeja, sertifikaatteja tai testiraportteja, sisällytä ne kyselyyn, jotta tuote ja asiakirjat voidaan tarkistaa yhdessä.
Hanketarjouksessa kaapelin tekniset tiedot, vaadittu palonkestävyyden kesto, asennusmenetelmä ja dokumentaatiovaatimukset auttavat Qianchengia vahvistamaan oikean rakenteen ja tarkastuksen laajuuden.
