Mining Flexible Shielded Rubber Cable

Mallit: MYP, MYPT.

Mining Flexible Shielded Rubber Cable on joustava kumivaippainen kaapeli maanalaisessa kaivostoiminnassa käytettävään liikkuviin sähkölaitteisiin. Toimitettu tuotespesifikaatio viittaa MT/T 818.7-2009, ja siinä yhdistyvät monisäikeinen kuparijohdin, erikoiskäyttöinen kumieristys, kuparilankapunos suojaus ja luja kumivaippa. Rakenne on tarkoitettu sovelluksiin, joihin liittyy toistuva taivutus, vetäminen, vääntö ja altistuminen pölylle, kosteudelle ja mekaaniselle kosketukselle.

Tuotetiedot ja tekniset parametrit -taulukko

Tärkeimmät rakennusominaisuudet

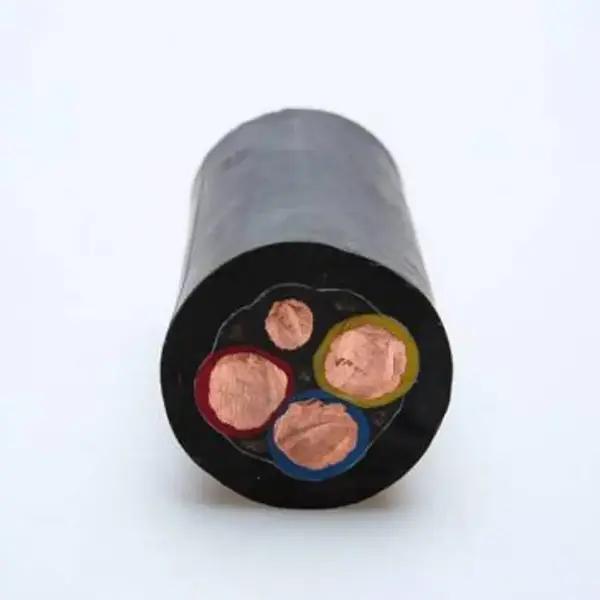

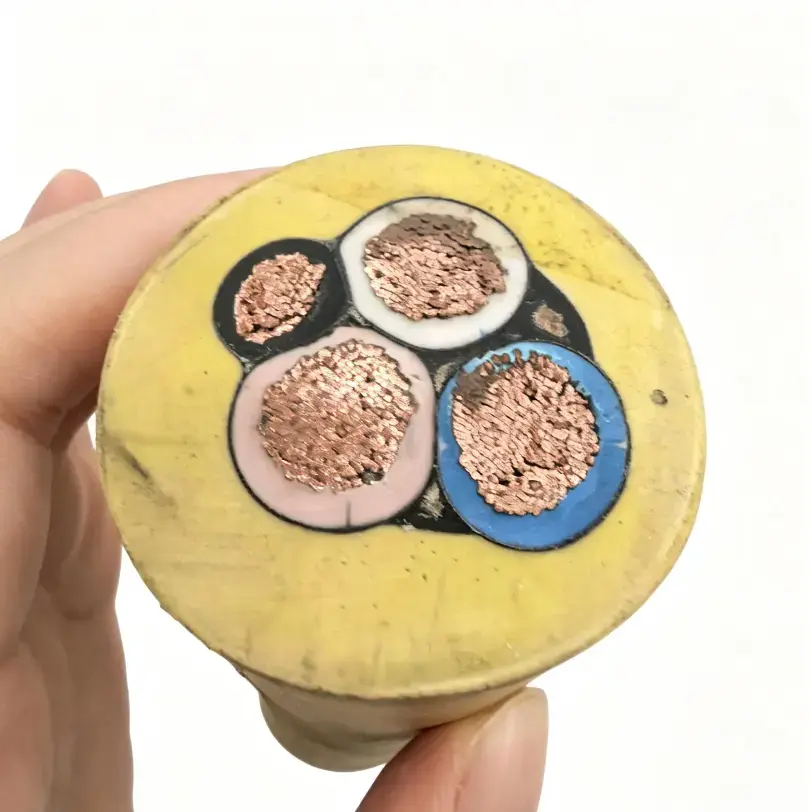

1. Joustava kuparijohdin

Kaapelissa on käytetty monisäikeistä erittäin puhdasta hapetonta kuparijohdinta. Kierrejärjestely soveltuu jäykkääseen johdinrakenteeseen verrattuna paremmin liikkuviin asennuksiin, joissa kaapelia taivutetaan, liikutetaan tai kierretään toistuvasti laitteen käytön aikana.

2. Kumieristys ja suojavaippa

Eristyskerrokseen on määritelty erikoiskumi, kun taas ulkovaippa on kuvattu kulutusta kestäväksi, öljynkestäväksi, veto- ja iskunkestäväksi. Nämä materiaalin ominaisuudet koskevat maanalaisia ​​reittejä, joissa kaapeli voi joutua kosketuksiin laitteiden, hiilipölyn, kosteuden tai hydrauliöljyn kanssa.

3. Kuparilanka punottu suoja

Mukana toimitetuissa teknisissä tiedoissa luetellaan kuparilangalla punottu suojus, jonka suojapeitto on vähintään 85 %. Metallinen suojus voi vähentää sähkömagneettista kytkentää kaapelin ja lähellä olevien sähkölaitteiden välillä, vaikka varsinainen suojausvaikutus riippuu myös kaapelin asennuksesta, suojan päätteestä ja maadoituksesta.

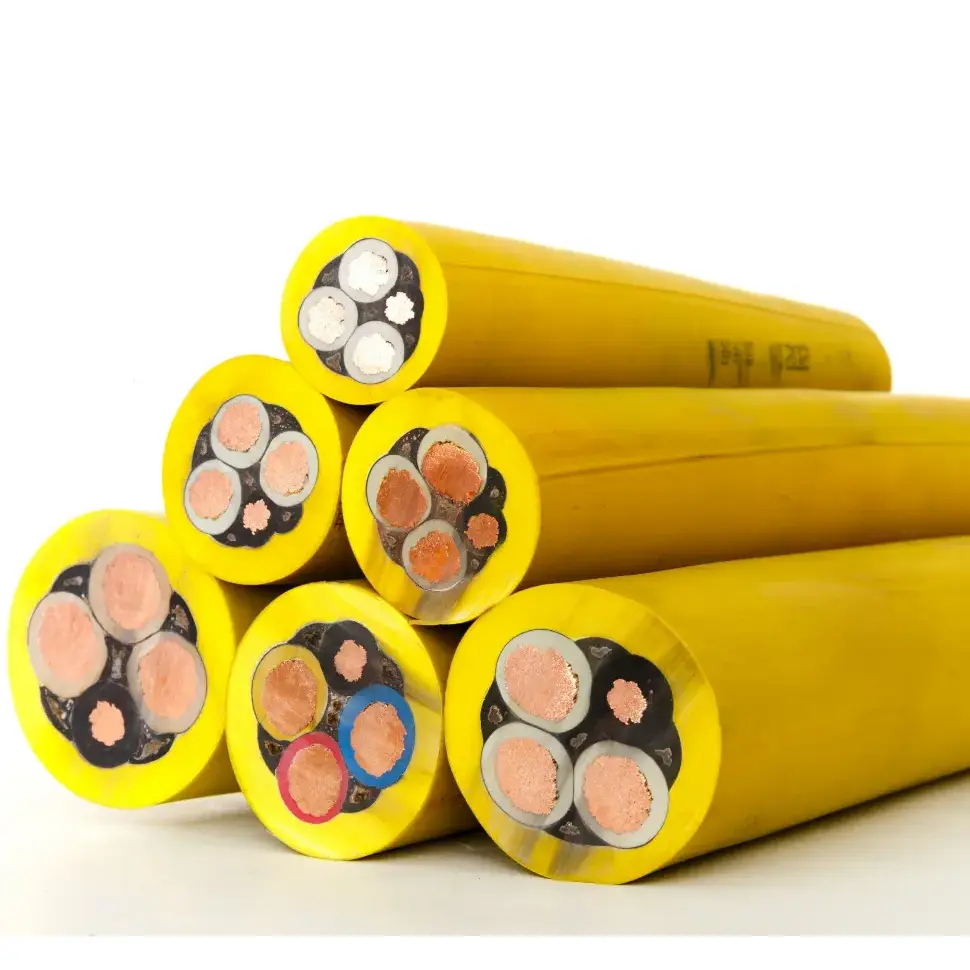

4. Yhdistetyt teho- ja ohjausytimet

Rakenne voi sisältää teho- ja ohjausytimet samassa kaapelikokoonpanossa. Tämä järjestely on hyödyllinen silloin, kun liikkuvat kaivoslaitteet vaativat sekä sähkötehoa että siihen liittyviä ohjausliitäntöjä laitteen piirikonfiguraatiosta riippuen.

Hakemuksen ehdot

Mining Flexible Shielded Rubber Cable on tarkoitettu maanalaisiin liikkuviin laitteisiin, joissa sähköinen kuormitus yhdistetään toistuvaan mekaaniseen liikkeeseen. Tarkka malli tulee valita nimellisjännitteen, johtimen poikkileikkauksen, johtimien järjestelyn, kaapelin pituuden, liikekuvion ja ympäristöolosuhteiden mukaan.

1. Täysin koneistetut kaivoslaitteet

Joustavaa rakennetta voidaan käyttää mekanisoitujen kaivospintojen varrella toimiviin liikkuviin laitteisiin, joissa kaapelin liike ja toistuva taivutus ovat osa normaalia toimintaa. Johtimen koon ja sydämen kokoonpanon tulee vastata laitteen sähkövaatimuksia.

2. maanalaiset tielaitteet

Maanalaisilla teillä toimivat liikkuvat laitteet saattavat vaatia kaapelin, joka kestää vetoa, iskua ja hankausta. Laitetyyppi, asennusreitti ja käytettävissä oleva tila tulee ottaa huomioon sopivaa kaapelirakennetta määritettäessä.

3. Alueet, joilla on sähkömagneettisia häiriöitä

Kun suuritehoiset moottorit, taajuusmuuttajat tai muut sähkölaitteet asennetaan lähelle ohjaus- tai valvontapiirejä, metallinen suojakerros voi auttaa rajoittamaan sähkömagneettista kytkentää. Oikea suojavaippaliitäntä ja maadoitus ovat edelleen tärkeitä osia kokonaisasennuksessa.

4. Kosteat ja pölyiset maanalaiset olosuhteet

Kumieristys ja ulkovaippa tarjoavat vaativiin maanalaisiin ympäristöihin tarkoitetun rakenteen. Todellinen ympäristösoveltuvuus tulee tarkistaa vesialtistuksen, lämpötilan, öljykosketuksen, mekaanisen kuormituksen ja kaivoksen erityisvaatimusten perusteella.

Tekniset kohdat kaapelin valinnassa

1. Nimellisjännite ja johtimen poikkileikkaus

Mukana toimitetuissa tiedoissa on ilmoitettu nimellisjännite 0,66/1,14 kV ja johtimien poikkipinta-alat 10 mm² - 150 mm². Valinnassa tulee ottaa huomioon laitteen kuormitus, sallittu jännitehäviö, kaapelin pituus ja odotetut asennusolosuhteet pelkän johtimen koon sijaan.

2. Mekaaninen liike

Siirrettävissä kaivoslaitteissa kaapeli voi joutua toistuvasti taipumaan, vääntymään ja vetämään. Johtimen kierre, eristys, vaippa ja asennussäde on siksi otettava huomioon yhdessä arvioitaessa kaapelia tietylle laiteasetelmalle.

3. Suojausvaatimukset

Mukana toimitetussa tuotteessa on käytetty kuparilankapunottua suojusta, jonka ilmoitettu peitto on ≥85 %. Jos kaapeli asennetaan lähelle taajuusmuuttajakäyttöjä tai suuritehoisia moottoreita, vaadittava suojausjärjestely tulee tarkistaa laitevalmistajan vaatimusten ja kaivoksen sähkösuunnittelun mukaan.

4. Paloa hidastavat vaatimukset

Toimitetut tekniset tiedot osoittavat MT 386 kaivostoiminnan palonestovaatimusten täyttymisen ja itsestään sammuvan liekinpoiston jälkeen. Jos projekti vaatii erityistä kaivosturvallisuussertifikaattia tai lisätestausdokumentaatiota, nämä vaatimukset on vahvistettava tarkan kaapelimallin osalta ennen hankintaa.

Laadunvalvonta ja tekninen dokumentaatio

Kaivoskaapeleiden hankinnassa teknisen tarkastuksen tulee kattaa malli, nimellisjännite, johtimen poikkileikkaus, sydänjärjestely, suojausrakenne, sähkövastus ja sovellettavat testausvaatimukset. Nämä tiedot tarjoavat selkeämmän perustan tuotteiden valinnalle ja hyväksymiselle kuin yleiset suorituskyvyn kuvaukset.

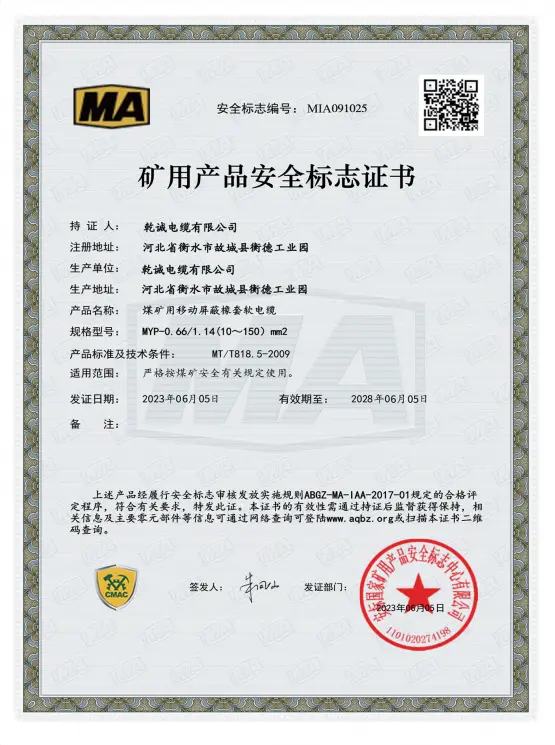

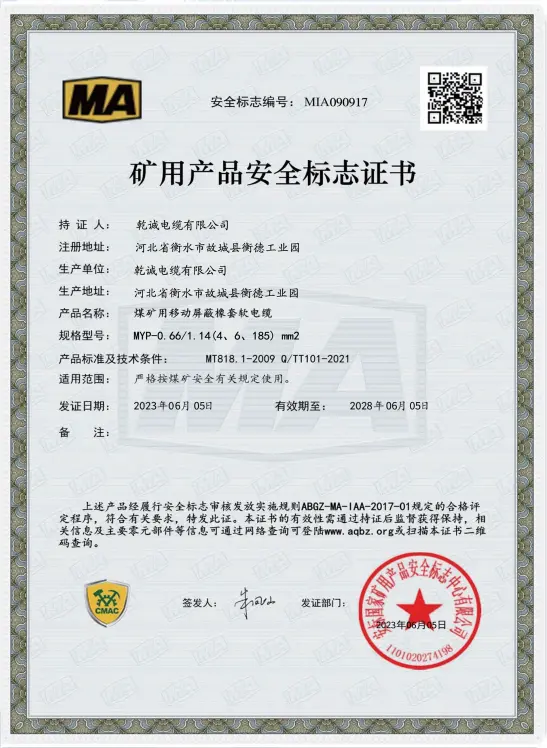

Qiancheng voi toimittaa tuotetiedot ja niitä tukevan teknisen dokumentaation valitun kaapelimallin ja projektin vaatimusten mukaisesti. Jos sertifiointia, testiraportteja tai muita tarkastuspöytäkirjoja vaaditaan, sovellettavat asiakirjat tulee vahvistaa tarjous- ja tilaustarkistusvaiheessa.

Mitä tulee varmistaa ennen tilaamista?

1. Laitteet ja sovellus

Ilmoita laitetyyppi, käyttöympäristö ja se, käytetäänkö kaapelia kiinteään vai mobiilikäyttöön. Tämä auttaa määrittämään, vastaavatko joustava rakenne ja suojausjärjestely todellista asennusta.

2. Sähkövaatimukset

Tarkista nimellisjännite, johtimen poikkipinta, tehosydämien lukumäärä, ohjausjohtimien vaatimukset ja kaapelin pituus. Pidempiä kaapeliajoja varten on myös otettava huomioon jännitehäviö ja johtimen vastus.

3. Mekaaniset olosuhteet

Tiedot vetotaajuudesta, taivutussuunnasta, vähimmäisasennussäteestä, kosketuksesta koneisiin ja mahdollisiin iskuihin voivat auttaa määrittämään oikean kaapelirakenteen.

4. Dokumentaatiovaatimukset

Ennen tuotantoa tai lähettämistä varmista sovellettavat kaivosstandardit, sertifiointivaatimukset, tarkastuspöytäkirjat ja muut kaivoksen, laitevalmistajan tai projektin vaatimat tekniset asiakirjat.

FAQ

Q1: Mitä eritelmiä on saatavilla?

V: Mukana toimitetuissa tiedoissa luetellaan MYP- ja MYPT-mallit, joiden nimellisjännite on 0,66/1,14 kV ja johtimien poikkipinta-ala 10 mm² - 150 mm². Tarvittava sydänjärjestys tulee vahvistaa laitteiston ja piirin rakenteen mukaan.

Q2: What is the function of the shielding layer?

V: Kaapelissa käytetään kuparilankapunottua suojusta, jonka ilmoitettu suojauspeitto on ≥85 %. Suoja voi auttaa vähentämään lähellä olevien sähkölaitteiden aiheuttamaa sähkömagneettista kytkentää. Sen todellinen tehokkuus riippuu koko asennuksesta, mukaan lukien suojavaipan päättäminen ja maadoitus.

Q3: Voidaanko kaapelia käyttää liikkuviin maanalaisiin laitteisiin?

V: Joustava johdin ja kumirakenne on tarkoitettu liikkuviin sovelluksiin, joihin liittyy toistuvaa taivutusta, vääntöä ja vetämistä. Lopullisessa valinnassa tulee ottaa huomioon laitteiden liike, kaapelin reititys, jännite, johtimen koko ja ympäristöolosuhteet.

Kysymys 4: Mitä standardeja tälle kaapelille viitataan?

V: Tuotetiedoissa viitataan MT/T 818.7-2009 kaivoskaapelin tekniset tiedot ja MT 386 kaivostoiminnan palonestovaatimukset. Sovellettavat standardit ja sertifiointiasiakirjat on vahvistettava tarkan mallin ja projektin vaatimusten mukaisesti.

Q5: Mitä tietoja tarvitaan tarjoukseen?

V: Tärkeimmät tiedot sisältävät kaapelin mallin, nimellisjännitteen, johtimen poikkileikkauksen, sydämen kokoonpanon, vaaditun pituuden, määrän, sovelluslaitteet ja asennusolosuhteet. Myös kaikki hankekohtaiset sertifiointi- tai tarkastusasiakirjavaatimukset on esitettävä.

Q6: Voiko kaapelin mukana toimittaa tekniset asiakirjat?

V: Tekniset tiedot ja soveltuvat tukiasiakirjat voidaan toimittaa valitun mallin ja projektin vaatimusten mukaisesti. Kaivosprojekteissa vaaditut sertifikaatit ja testitietueet tulee vahvistaa ennen tilauksen viimeistelyä.
