Suojattu hiilileikkurin kumikaapeli

Mallit: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3 jne.

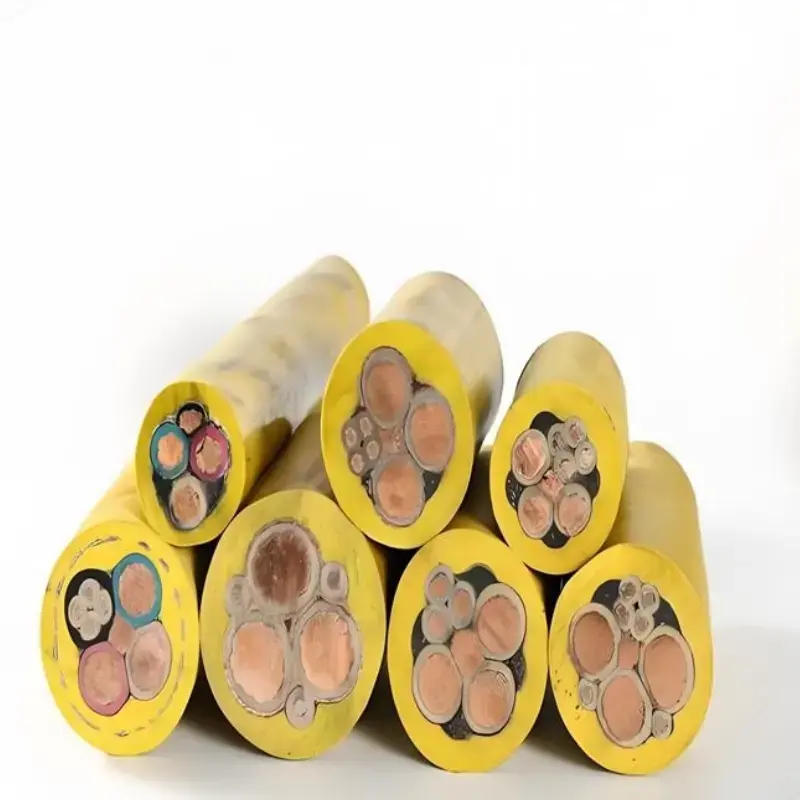

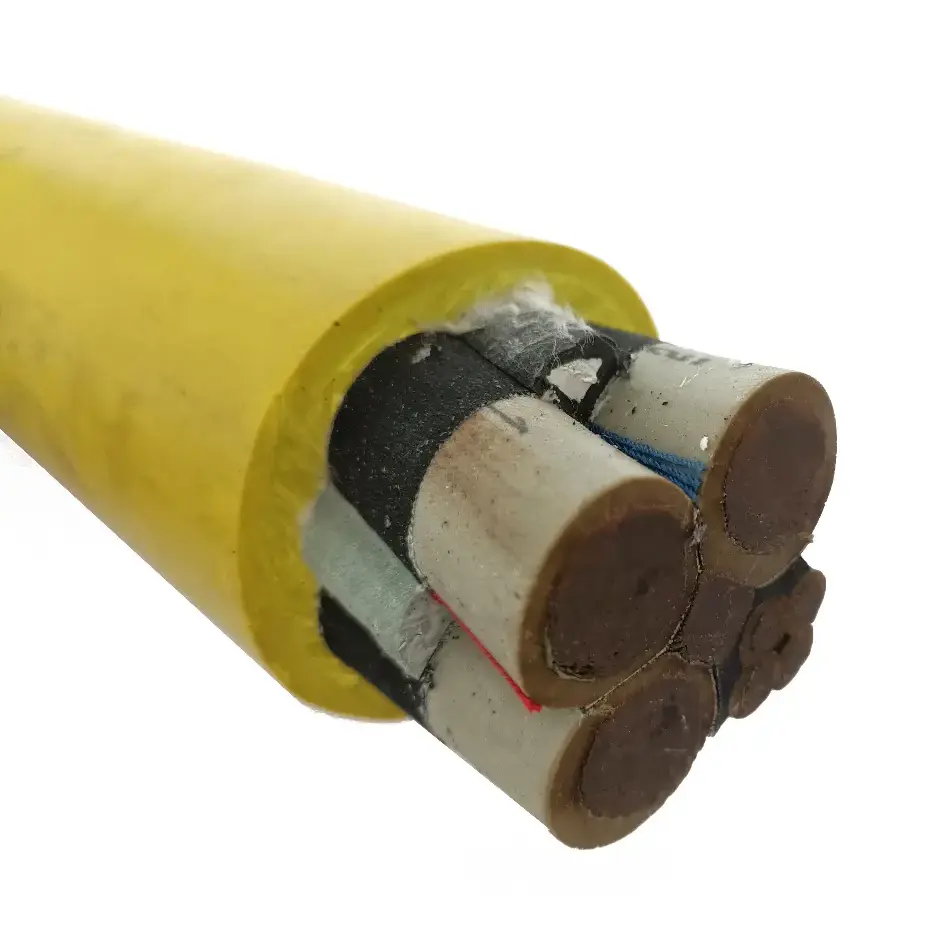

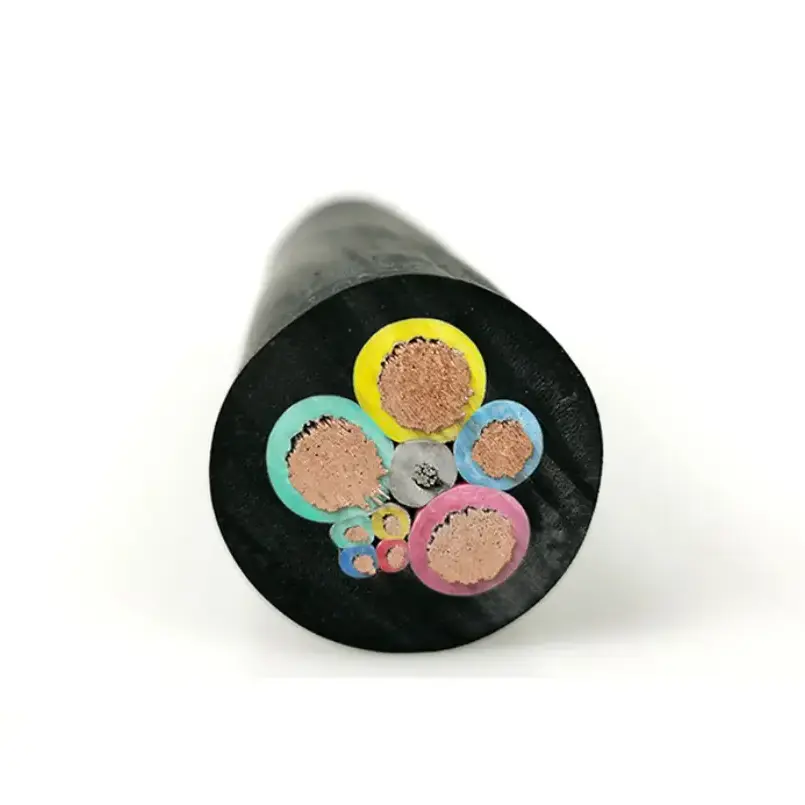

Suojattua hiilenleikkurin kumikaapelia käytetään maanalaisten hiilikaivoslaitteiden, kuten hiilenleikkurien, liikkuvaan virtalähteeseen ja ohjausliitäntöihin. Sen rakenteessa yhdistyvät monisäikeinen happivapaa kuparijohdin, erikoiskäyttöinen kumieristys, metallisuojaus ja erittäin luja kumivaippa. Mukana toimitetut tekniset tiedot kattavat useita jännitetasoja ja johtimien poikkileikkauksia sovelluksissa, joissa kaapeli on alttiina toistuvalle liikkeelle, taivutukselle, vetämiselle ja mekaaniselle kosketukselle.

Tuotetiedot ja tekniset parametrit -taulukko

Tyypilliset käyttöehdot

Tämä kaapelityyppi on tarkoitettu liikkuviin maanalaisiin kaivoslaitteisiin, joissa voimakaapeli voi altistua jatkuvalle liikkeelle ja mekaaniselle rasitukselle. Varsinainen spesifikaatio tulee valita laitteen jännitteen, virrantarpeen, johtimen poikkileikkauksen, sydämen kokoonpanon ja asennusolosuhteiden mukaan.

1. Täysin koneistetut hiilikaivospinnat

Hiilenleikkurit ja muut liikkuvat laitteet vaativat kaapelirakenteita, jotka voivat kestää toistuvan liikkeen työskentelypintaa pitkin. Joustava johdin ja kumivaippa sopivat kaapelin reititysolosuhteisiin, joihin liittyy taipumista, vetämistä ja kosketusta ympäröivien laitteiden kanssa.

2. Siirrettävät maanalaiset sähkölaitteet

Kaapelia voidaan harkita myös muiden liikkuvien kaivoslaitteiden teho- ja ohjausliitäntöihin, kun sen nimellisjännite, johtimien järjestely ja mekaaniset vaatimukset vastaavat asennusta. Laitetyyppi ja liitäntäkonfiguraatio tulee vahvistaa ennen määrittelyä.

3. Alueet, joilla on sähkömagneettisia häiriöitä

Metallinen suojakerros muodostaa johtavan esteen kaapelisydämien ympärille ja voi auttaa vähentämään sähkömagneettisten häiriöiden vaikutusta ohjaus- ja signaalipiireihin. Suojausvaatimukset tulee arvioida yhdessä laitesuunnittelun ja maadoitusjärjestelyn kanssa.

4. Märät, pölyiset ja mekaanisesti vaativat kaivosalueet

Kumieristys ja ulkovaippa on tarkoitettu maanalaisiin ympäristöihin, joissa voi esiintyä kosteutta, pölyä, vetämistä ja mekaanista kosketusta. Kaapelin valinnassa tulee silti ottaa huomioon todellinen vesialtistus, asennusreitti, lämpötila ja mekaaninen kuormitus työmaalla.

Tärkeimmät tekniset näkökohdat

Hiilikaivoksen kaapelien valinnassa sähköluokitukset eivät yksin riitä. Kaapelin rakenne, asennuksen liike, suojausvaatimukset ja ympäristöolosuhteet tulee tarkistaa laitteiston ja kaivoksen layoutiin nähden ennen tilausta.

1. Sähköluokitus ja johtimen koko

Käytettävissä oleva jännitealue sisältää 0,38/0,66 kV, 0,66/1,14 kV ja 1,9/3,3 kV, johtimien poikkipinta-alat 16 mm² - 120 mm² toimitetussa erittelyssä. Sopiva koko riippuu laitteen kuormituksesta, sallitusta jännitehäviöstä, kaapelin pituudesta ja asennusolosuhteista.

2. Joustava rakenne liikkuville laitteille

Toistuva liike asettaa liikkuvalle kaivoskaapelille erilaiset mekaaniset vaatimukset kuin kiinteän asennuksen kaapelille. Monisäikeinen kuparijohdin ja kumirakenne on tarkoitettu sovelluksiin, joihin liittyy toistuvaa taivutusta ja vääntöä.

3. Ohjaus- ja signaalipiirien suojaus

Kaapeli sisältää komposiittimetallisuojan, jossa käytetään kuparilankapunosta ja kuitua. Asennuksissa, jotka kuljettavat ohjaussignaaleja lähellä suuritehoisia sähkölaitteita, suojausjärjestelyn tulee olla yhteensopiva laitteen maadoitus- ja ohjausjärjestelmän vaatimusten kanssa.

4. Suojuksen suojaus

Ulkoinen kumivaippa on määritelty kulutusta kestäväksi, öljynkestäväksi, vetoa kestäväksi ja iskunkestäväksi. Nämä ominaisuudet ovat tärkeitä, kun kaapeli on reititetty lähelle liikkuvia koneita tai alttiina toistuvalle mekaaniselle kosketukselle.

5. Paloa hidastava suorituskyky

Mukana toimitetussa eritelmässä todetaan MT 386:n kaivostoiminnan palonestovaatimusten noudattaminen, mukaan lukien itsestään sammuminen liekin poistamisen jälkeen. Projektidokumentaatio ja soveltuvat kaapelispesifikaatiot tulee tarkistaa, kun kaivos vaatii erityistä sertifikaattia tai testipöytäkirjaa.

Laatu ja dokumentaatio

Kaivoskaapeleiden hankinnassa teknisen tarkastuksen tulee kattaa tuotemalli, nimellisjännite, johtimen poikkileikkaus, sydänkokoonpano, sähkötestivaatimukset ja sovellettavat kaivosstandardit. Nämä tiedot tarjoavat käytännön perustan kaapelin sovittamiseen laitteistoon ja asennusolosuhteisiin sen sijaan, että valitaan pelkästään nimellisjännitteen mukaan.

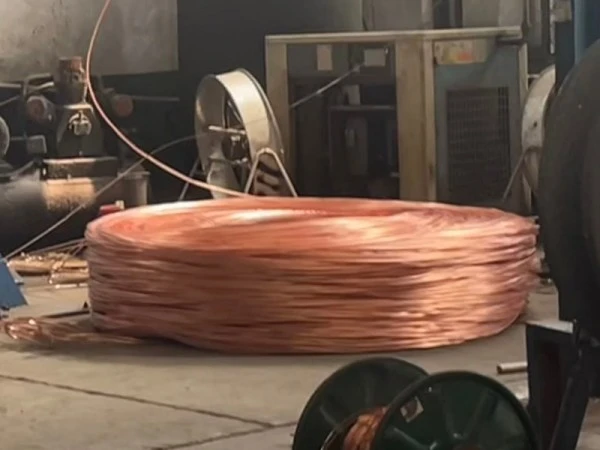

Qianchengin kaapelin tuotanto- ja tarkastusprosessi voidaan dokumentoida sovellettavien tuotespesifikaatioiden ja projektivaatimusten mukaisesti. Testauspöytäkirjat, tekniset parametrit ja muut tukiasiakirjat voidaan tarvittaessa tarkistaa osana hankinta- ja hyväksymisprosessia.

Miksi rakentaminen on tärkeää hiilikaivossovelluksissa

1. Joustava johdinrakenne

Monisäikeinen hapeton kuparijohdin on tarkoitettu kestämään toistuvaa taipumista ja vääntöä liikkuvien laitteiden käytön aikana. Johdinkoko voidaan valita vaaditun sähkökuorman ja kaapelimäärittelyn mukaan.

2. Yhdistetty teho- ja ohjauskokoonpano

Toimitettu spesifikaatio sisältää komposiittiset teho- ja ohjausydinrakenteet. Tämä kokoonpano voi yksinkertaistaa kaapelien reititystä, kun tarvitaan sekä teho- että ohjausliitännät laitteen liitäntävaatimusten mukaisesti.

3. Metallinen suojaus

Suojausrakenne koskee asennuksia, joissa tehokaapelit ja ohjauspiirit toimivat samassa mobiililaiteympäristössä. Sen tehokkuus riippuu koko järjestelmän suunnittelusta, mukaan lukien suojavaipan pääte ja maadoitus.

4. Kumieristys ja -suojus

Kumimateriaaleja käytetään sekä eristykseen että ulkoiseen suojakerrokseen. Määritelty rakenne tarjoaa kestävyyttä ekstruusiota, repeytymistä, kulumista, öljyä ja iskuja vastaan ​​liikkuviin maanalaisiin laitteisiin liittyvissä vaativissa mekaanisissa olosuhteissa.

FAQ

Q1: Mitä jännite- ja johdinkokoja on saatavana?

V: Toimitetut tekniset tiedot kattavat nimellisjännitteet 0,38/0,66 kV, 0,66/1,14 kV ja 1,9/3,3 kV, johtimien poikkipinta-alalla 16 mm² - 120 mm². Erityiset ydinjärjestelyt ja -mallit tulee vahvistaa laitteiston ja sovelluksen mukaan.

Q2: Mikä on tässä kaapelissa käytetty suojausrakenne?

V: Kaapeli käyttää komposiittimetallisuojaa, joka koostuu kuparilangasta ja kuidusta. Se on tarkoitettu vähentämään sähkömagneettisia häiriöitä, jotka vaikuttavat kaapelin sisällä oleviin piireihin, kun taas yleinen suojauksen suorituskyky riippuu myös oikeasta asennuksesta ja maadoituksesta.

Q3: Missä tämän tyyppistä kaivoskaapelia yleensä käytetään?

V: Suojattu hiilileikkurin kumikaapeli liittyy pääasiassa liikkuviin maanalaisiin kaivoslaitteisiin ja hiilikaivostyöpintoihin. Sitä voidaan harkita hiilenleikkureissa ja muissa liikkuvissa laitteissa, kun jännite, johtimen koko, sydämen kokoonpano ja mekaaniset vaatimukset ovat yhteensopivia.

Q4: Mitä tulee vahvistaa ennen tilaamista?

V: Tarkista laitteen nimellisjännite, johtimen poikkileikkaus, johtimien lukumäärä ja tyyppi, kaapelin pituus, suojausvaatimukset, asennustapa ja ympäristöolosuhteet. Kaivosprojekteissa vaaditut standardit, sertifikaatit ja testiasiakirjat tulee myös vahvistaa ennen tuotantoa tai lähetystä.

Q5: Onko kaapelilla paloa hidastavaa suorituskykyä?

V: Mukana toimitetussa teknisessä eritelmässä todetaan, että kaapeli täyttää MT 386 kaivosten palonestovaatimukset ja on itsestään sammuva liekin poistamisen jälkeen. Kaikki projektikohtaiset sertifiointi- tai testivaatimukset tulee vahvistaa tarkan kaapelimallin ja sovellettavien spesifikaatioiden perusteella.

Q6: Voiko Qiancheng tarjota teknisiä asiakirjoja projektihankintoja varten?

V: Tekniset parametrit ja tukiasiakirjat voidaan toimittaa valitun mallin ja projektin vaatimusten mukaisesti. Tarjousta tai erittelyä varten on hyödyllistä ilmoittaa vaadittu jännite, johtimen koko, sydämen kokoonpano, määrä ja käyttöolosuhteet.
