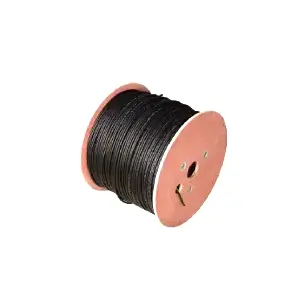

Qiancheng PV1-F Solar DC -kaapeli hankitaan aurinkosähkövoimalaitosten suunnitteluun, ja se soveltuu DC-siirtojohdotuksen rakentamiseen aurinkosähkömoduulin puolelle. Se tarjoaa erinomaisen UV-kestävyyden, korkeiden alhaisten lämpötilojen kestävyyden, happo-alkalikorroosionkestävyyden, ylikuormituksen kestävyyden, kulutuskestävyyden ja korroosionestokyvyn. Se soveltuu erilaisiin ankariin aurinkosähköisiin työolosuhteisiin, ja se varmistaa järjestelmän turvallisen ja vakaan toiminnan pitkän käyttöiän kanssa.
|
Johtimien lukumäärä × nimellinen poikkipinta-ala (mm²) |
Nimellinen eristeen paksuus (mm) |
Vaipan nimellinen paksuus (mm) |
Suurin keskimääräinen ulkohalkaisija (mm) |
Minimieristysresistanssi 20 ℃:ssa (MΩ・km) |
Minimieristysresistanssi 90 ℃ (MΩ・km) |
|
1 × 1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1 × 2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3 × 1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3 × 2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4 × 1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4 × 2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng PV1-F Solar DC Cable käyttää tinattua joustavaa kuparijohdinta, jonka vastus on kansallista standardia parempi ja jonka lämpötila nousee alhaisella tasolla täydessä kuormituksessa. Se on läpäissyt UV-ikääntymistestin ikääntymisenesto- ja halkeilunkestävyydestä. Raaka-aineet ja testitiedot voidaan tarkistaa väärentämisen välttämiseksi.
Tavalliset aurinkosähkökaapelit halkeilevat alhaisissa lämpötiloissa. Tämä tuote on läpäissyt -40 ℃ taivutustestin ja kestää vaurioita rakentamisen aikana kylmillä alueilla. Vaippa on otsoninkestävä, öljynkestävä ja korroosiota estävä, ja se sopii ankariin ympäristöihin, kuten suola-alkalialueisiin ja rannikon suolasuihkutusolosuhteisiin, joissa vikaantuminen on pienempi.
Spot-tavarat ovat saatavilla suoraan toimitettavaksi. Suuren megawatin aurinkosähköprojekteihin voidaan tarjota mukautettu nimellinen poikkipinta-ala, palonestoluokka ja kelan pituus. Ei keskimiehen merkintää, mikä tarjoaa kustannusetuja suuriin suunnitteluhankintoihin.

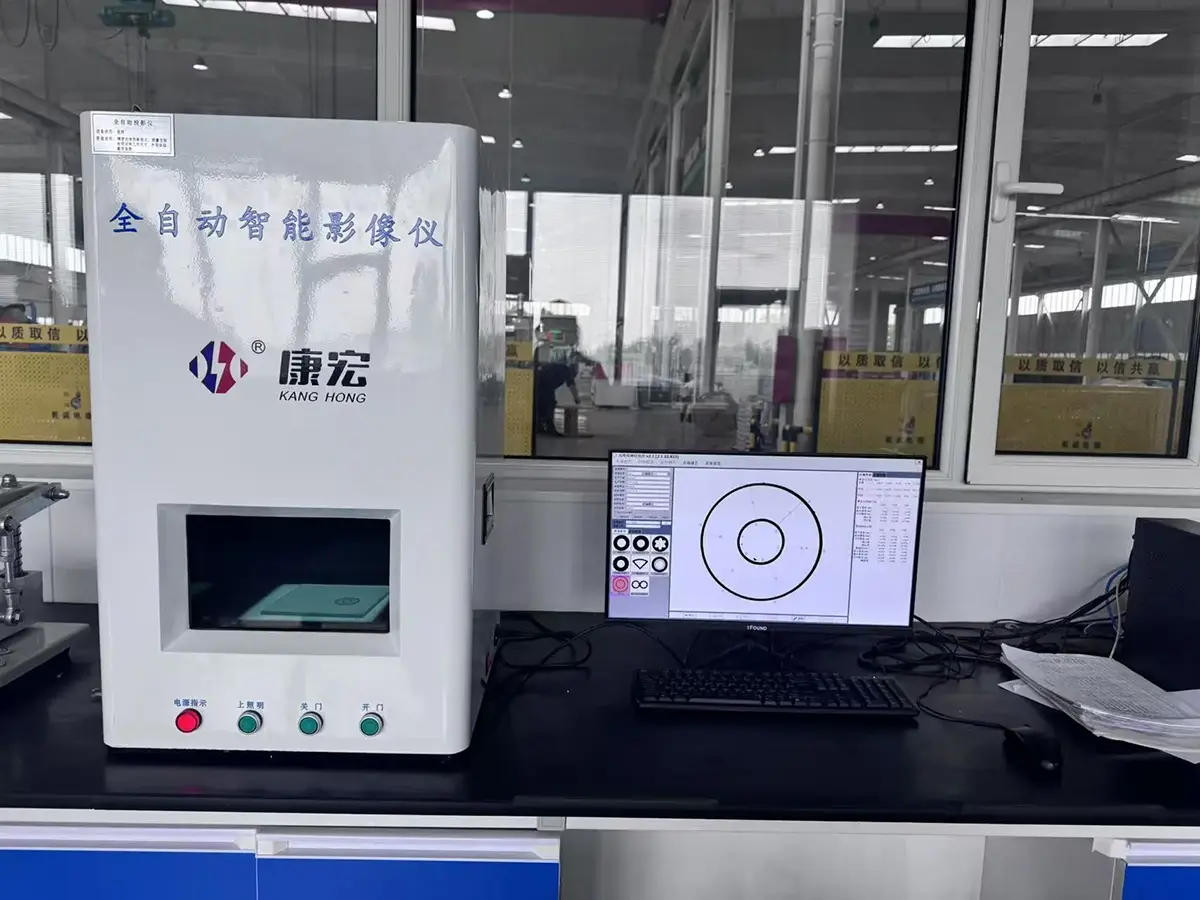

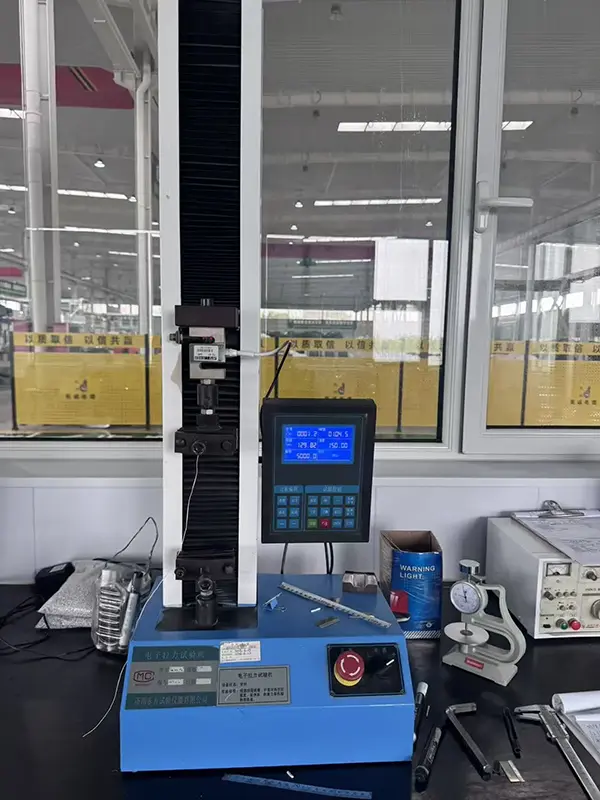

Kaikki Qiancheng PV1-F-aurinkoenergian tasavirtakaapelit on näytetestattu tasajännitteen kestävyyden ja eristysresistanssin suhteen ennen toimitusta. Se voi vastustaa aurinkosähköjärjestelmien käänteisiä suurjännitevaikutuksia ja estää sähkövuodot, rikkoutumisen ja tulipalon DC-piireissä. Se täyttää C-luokan palonestokyvyn hillitäkseen liekin leviämistä kaapeleita pitkin.
UV-kestävä vakaaseen pitkäaikaiseen käyttöön -40 ℃ ~ 90 ℃ välillä. Kestää ikääntymistä ja halkeilua pitkäaikaisessa ulkoaltistuksessa. Halogeeniton vähäsavuinen tyyppi on valinnainen vähentämään myrkyllistä savua tulipalon aikana ja takaamaan turvallisuuden aurinkosähkösovelluksissa sisätiloissa.
Erinomainen kaapelin joustavuus ehkäisee eristekerroksen vaurioita, jotka aiheutuvat raahaamisesta tai pienestä puristamisesta rakentamisen aikana, mikä vähentää uudelleentyöstöriskejä ja myöhempien vaiheiden ylläpitokustannuksia.
Qiancheng PV1-F Solar DC -kaapeli on erityisesti suunniteltu aurinkosähköjärjestelmien DC-puolen johdotukseen:
- Kiskon johdotus suurten, keskitettyjen, maahan asennettujen aurinkosähkövoimaloiden moduuleille;
- Hajautetut aurinkosähkövoimalat teollisuus- ja liikerakennusten katoilla
– Verkkoon kytketyt kotitalouksien hajautetut aurinkosähköjärjestelmät
– Valosähköprojektit monimutkaisissa olosuhteissa, mukaan lukien kalastus-aurinkoenergian yhdistelmä, maatalouden ja aurinkoenergian hybridi-, vuoristo- ja Gobi-kohteet.
V: Johdin on valmistettu tinatusta joustavasta kuparista, mikä tarjoaa hyvän sähkönjohtavuuden ja joustavuuden jatkuvaan virtaa kuljettavaan toimintaan aurinkosähköisissä tasavirtapiireissä. Sen johdinrakenne auttaa myös hallitsemaan lämpötilan nousua normaaleissa täyden kuormituksen olosuhteissa.
V: Määritetty jatkuva käyttölämpötila-alue on -40 ℃ - 90 ℃. Kaapeli on myös läpikäynyt matalan lämpötilan taivutustestin -40 ℃:ssa sen joustavuuden ja halkeilunkestävyyden arvioimiseksi kylmiin ympäristöihin asennettaessa.
V: Suojus kestää otsonin, öljyn, suolasuihkeen ja happo-emäsaltistuksen. Tämä tekee kaapelista soveltuvan aurinkosähköasennuksiin rannikkoalueilla, suola-alkaliympäristöissä ja kalastus-aurinkoenergia- tai muissa ulkona hybridiprojekteissa todellisten sijaintiolosuhteiden mukaan.
V: Valmiiden kaapelien tasajännitekestävyys ja eristysvastus voidaan testata sovellettavien tarkastusvaatimusten mukaisesti. Nämä testit auttavat varmistamaan eristyksen eheyden ja sähköisen suorituskyvyn ennen kaapelin toimitusta.
V: Kaapeli on luokan C palonestoluokkaa. Sen rakenne on tarkoitettu rajoittamaan liekin etenemistä kaapelia pitkin, kun se altistuu paikalliselle tulipalolle, mikä tukee aurinkosähköisten tasavirtajohtojen paloturvallisuusvaatimuksia.
V: Joustava rakenne auttaa kaapelia kestämään normaalia reititystä, vetämistä ja pientä puristusta asennuksen aikana. Asianmukaista käsittelyä ja määritellyn taivutussäteen noudattamista vaaditaan edelleen eristeen tai vaipan mekaanisten vaurioiden välttämiseksi.
V: Sitä käytetään pääasiassa DC-puolen johdotukseen aurinkosähköjärjestelmissä, mukaan lukien maahan asennettavat voimalaitokset, kaupalliset ja teollisuuden katot, asuinrakennusten aurinkosähköjärjestelmät, maatalous-aurinkoenergiaprojektit ja kalastus-aurinkoenergialaitokset.
V: Eristeessä on käytetty säteilysilloitettua polyolefiinia, ja se on läpikäynyt UV-vanhenemistestauksen. Materiaalirakenne kestää ultraviolettisäteilyä ja auttaa säilyttämään kaapelin fysikaaliset ominaisuudet pitkäaikaisen ulkoilun aikana.
