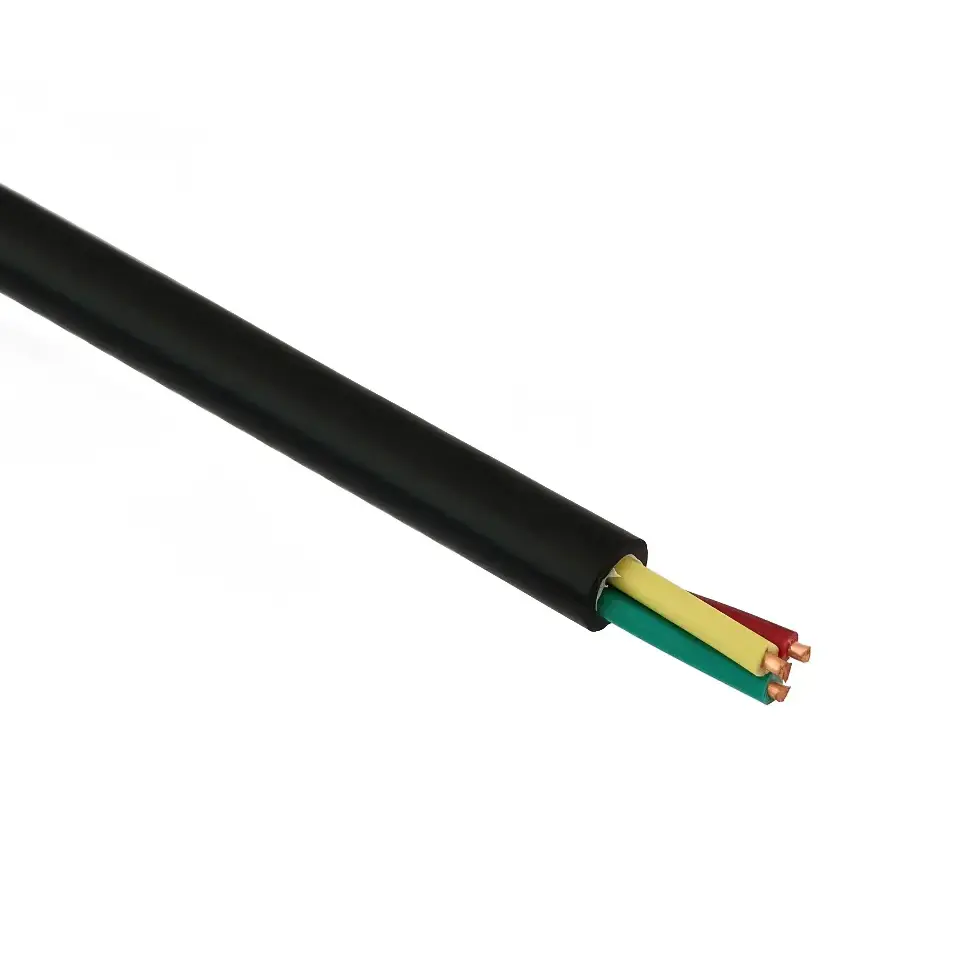

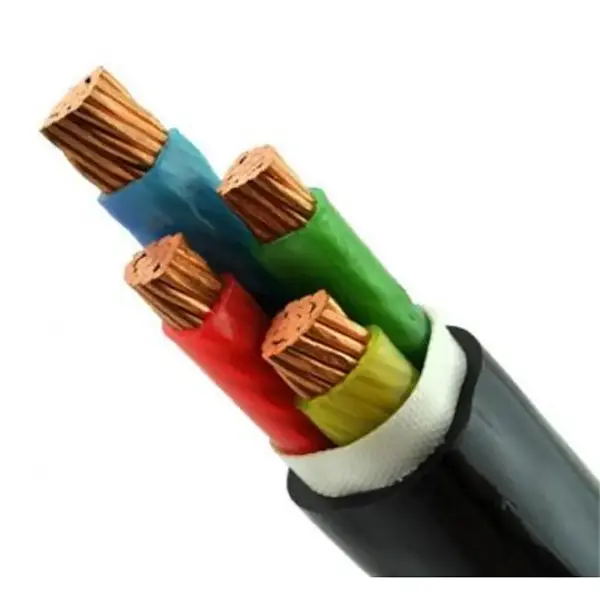

PVC-eristetty kaivosvirtakaapeli

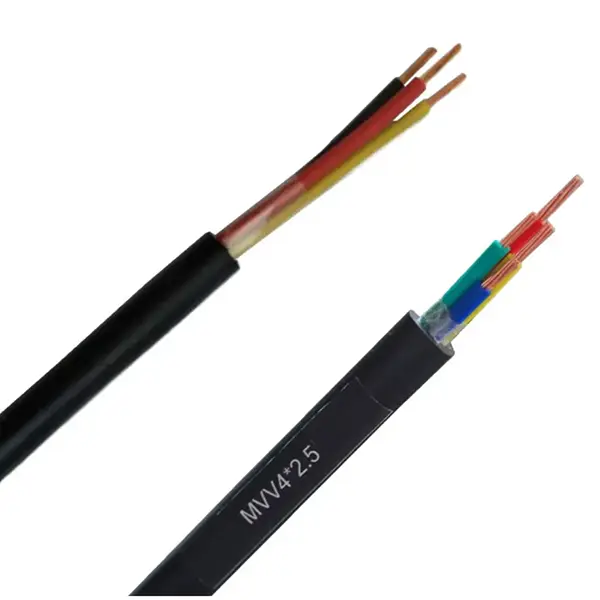

Mallit: MVV, MVV22.

PVC Insulated Mining Power Cable (MVV) on MT/T 818.12-2009 -standardin mukaisesti valmistettu erityinen putkentyyppinen kaivoskaapeli. Siinä on hapeton kuparijohdin yhdessä paloa hidastavan PVC-eristeen ja vaipan kanssa. Nimellisjännitteet: 0,6/1kV, 1,8/3kV. Se on kehitetty erityisesti ankariin työolosuhteisiin maanalaisissa ja avolouhoksisissa hiilikaivoksissa, ja siinä on paloa hidastavia ja räjähdyssuojattuja ominaisuuksia, jotka kestävät ankaria ympäristöjä, yksinomaan kiinteään voimansiirtoon kaivoksissa.

Tuotetiedot ja tekniset parametrit -taulukko

Pääsovellusskenaariot

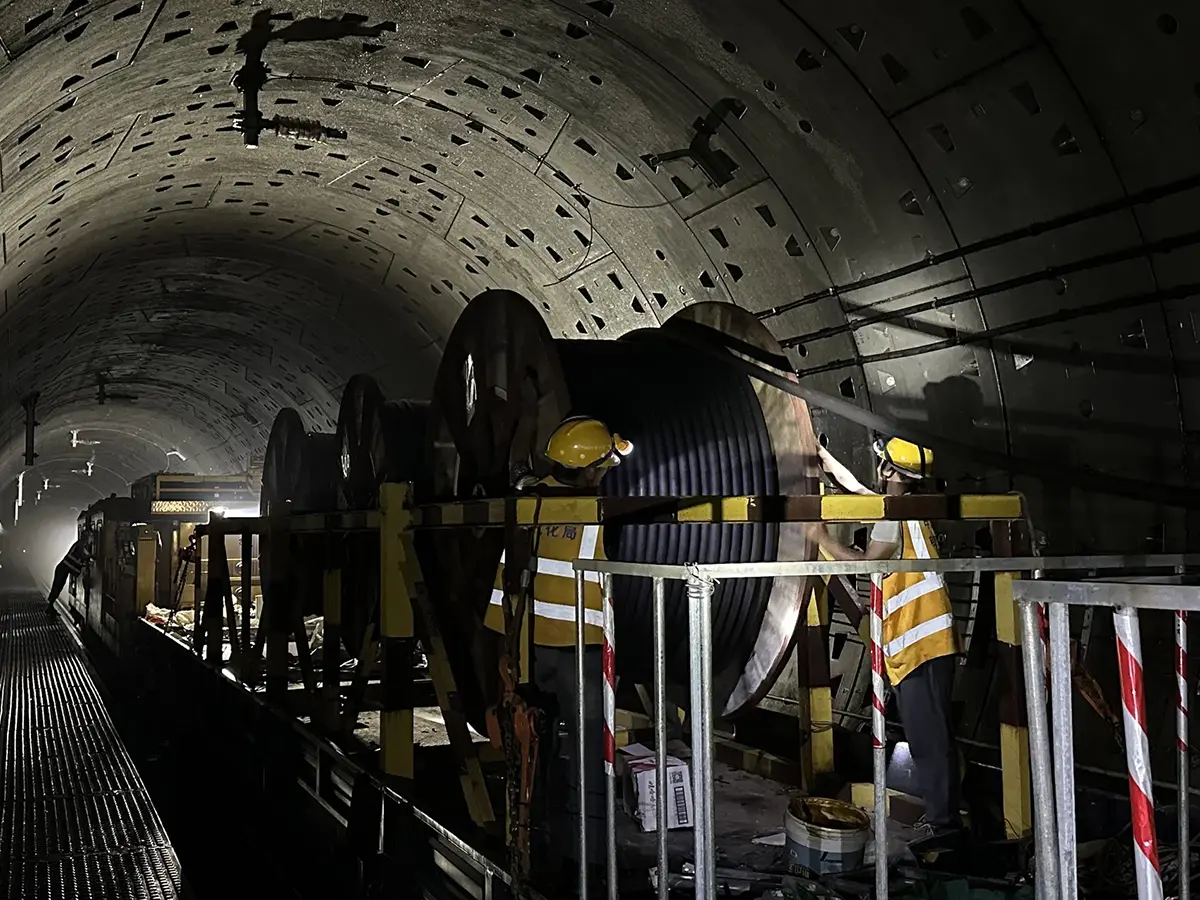

1. Maanalainen hiilikaivoksen maantievirran jakelu

Käytetään kiinteisiin voimansiirtolinjoihin maanalaisilla pääväylillä ja haarateillä jatkuvan virran syöttämiseksi maanalaisille valaistuksille, valvonnalle, viestintälaitteille ja pienille kiinteille sähkömekaanisille laitteille. Sen jälkeen, kun Shanxin Jinchengissä sijaitsevassa tien kunnostusprojektissa otettiin käyttöön massakäyttöön, vuotuinen linjavikaprosentti laski 90 %.

2. Virtalähde kiinteisiin maanalaisiin laitteisiin

Soveltuu suuritehoisten kiinteiden laitteiden, kuten maanalaisten vesipumppujen, puhaltimien ja kuljettimien, sähköliitäntään. Pienihäviön ja korkean vakauden ansiosta se ratkaisee epävakaan jännitteen ja ylikuumenemisen aiheuttaman laukaisun ongelmat laitteiden pitkäaikaisen käytön aikana ja takaa jatkuvan kaivostuotannon.

3. Avokaivos hiilikaivoksen maavoiman jakeluhankkeet

Voimansiirto toimistoalueille, varastotiloihin, maadoitettuihin sähkömekaanisiin laitteisiin ja väliaikaisiin sähkönjakelutaloihin avolouhoksissa. UV-kestävä, sateenkestävä ja pölynkestävä, sopii monimutkaisiin ulkoilmaan avolouhoihin.

4.Infrastruktuurihankkeita tukeva kaivosteollisuus

Kiinteä sähkökaapelin asennus hiilenpesulaitoksiin, kaivosten asuinalueisiin ja niitä tukeviin kaivostehtaisiin. Se on standardoitu yleiskäyttöinen virtalähdekaapeli koko näkymän ja täyden alueen hiilikaivossovelluksiin.

Tuotteen ratkaisemat ydinongelmat

Poista mahdolliset sähköturvallisuusvaarat maan alla

Korjaa tehokkaasti tavallisten kaapeleiden yleisiä vikoja, kuten huonon palonestokyvyn, liekin leviämisen sytytyksen yhteydessä, voimakkaan savumyrkytyksen riskin, sähkövuotojen rikkoutumisen jne. Estää kaivosten sähköpalo- ja sähköiskuonnettomuuksia ja välttää miinojen turvallisuutta koskevien tuotantomääräysten rikkomukset.

Ratkaise helposti ikääntymiseen ja kaapelien lyhyeen käyttöikään liittyvät ongelmat

Tavoitteena on tavallisia kaapelivikoja, mukaan lukien vaipan kuoriutuminen, halkeilu ja kostean, pölyisen ja syövyttävän kaivosympäristön aiheuttama eristyshäiriö. PVC-eristetyssä kaivosvirtakaapelissa käytetään säänkestävyyttä parantavaa tekniikkaa, joka pidentää huomattavasti käyttöikää ja vähentää toistuvia vaihtokustannuksia.

Ratkaise suuria linjahäviöitä ja epävakaa virtalähdeongelmia

Parantaa huonolaatuisten kaapeleiden haittoja, joissa on epäpuhtaita johtimia, korkea vastus, voimakas lämmöntuotto ja nopea jännitehäviö. Takaa vakaan virransyötön pitkän matkan tielle ja suuritehoisille laitteille ja alentaa laitteiden sammumisen ja vian todennäköisyyttä.

Hankkeiden hyväksymisen vaikeudet ja puutteelliset pätevyydet voitetaan

Eliminoi epästandardien tuotteiden ongelmat pienistä tehtaista, joilta puuttuu voimassa olevat standardit ja pätevyydet, jotka epäonnistuvat kaivosturvallisuuden hyväksymisessä. Täydelliset yhteensopivat asiakirjat voidaan toimittaa milloin tahansa helpottamaan projektin sujuvaa loppuunsaattamista ja tarjouskilpailujen toteuttamista.

Ratkaise pitkät hankintojen läpimenoajat ja räätälöintiongelmat

Hyödyntää omaa tehtaan tuotantokapasiteettia ja varastovarastoja ratkaistakseen alan ongelmakohtia, mukaan lukien varastojen loppuminen säännöllisten eritelmien, pitkien räätälöintijaksojen ja keskimiehen merkintöjen vuoksi. Toteuttaa tehtaan suoran toimituksen, nopean toimituksen ja räätälöinnin tarpeen mukaan.

Tuotteen ydinedut

1. Standardit ja asiakirjat

MVV-sarja on valmistettu noudattaen MT/T 818.12-2009 ja GB/T 3956 soveltuvaa kaapelirakennetta ja johtimia koskevia vaatimuksia. Tuotedokumentaatio voi sisältää tehtaan tarkastuspöytäkirjoja, sähköisten testien tuloksia ja palonestotestipöytäkirjoja valitun spesifikaation ja projektin vaatimusten mukaisesti. Tarkka standardi ja asiakirjasarja on vahvistettava ennen toimitusta, kun sovelletaan erityisiä miinojen turvallisuutta tai projektin hyväksymisvaatimuksia.

2. Prosessin ja laadun tarkastus

Laadunvalvonta kattaa saapuvat materiaalit, tuotantovaiheen tarkastuksen ja valmiin kaapelin testauksen. Tärkeimmät tarkastuskohteet voivat sisältää johtimen resistanssin, eristysresistanssin, jännitteenkestävyyden, mittojen yhdenmukaisuuden ja palonestokyvyn. Jos vaaditaan erityisiä toleransseja tai testiarvoja, ne on tarkistettava valitun kaapelin teknisten eritelmien ja sovellettavan standardin mukaisesti.

3. Valmistuskyky

Qianchengilla on kaapelituotanto- ja testauslaitokset voima- ja kaivoskaapelituotteille. Tuotanto voidaan järjestää kaapelimallin, johtimen poikkileikkauksen, sydänkokoonpanon, nimellisjännitteen ja tarvittavan määrän mukaan. Projektitilauksissa tekniset tiedot ja tuotantovaatimukset voidaan tarkistaa ennen valmistusta.

4. Erittelyt ja tarjonnan joustavuus

Säännölliset kaapelispesifikaatiot voidaan toimittaa tuotannon saatavuuden mukaan, kun taas projektitilauksista voidaan tarkastella tiettyjä sydänjärjestelyjä, johtimien kokoa, kaapelin pituutta ja dokumentaatiovaatimuksia. Ennen toimitusta tuotteen tekniset tiedot ja tarkastusvaatimukset voidaan tarkistaa tilaustietojen perusteella.

5. Sovelluskohtainen valinta

Kaapelirakenne on tarkoitettu kiinteisiin tehonjakelusovelluksiin eikä laitteisiin, jotka joutuvat jatkuvasti vetämään ja taivuttamaan. Siksi valinnassa tulee ottaa huomioon asennustapa, mekaaninen liike, jännitetaso, kuormitus ja ympäristöolosuhteet. Erittäin liikkuviin kaivoslaitteisiin joustava kumivaippainen kaivoskaapeli voi olla sopivampi.

FAQ

Q1: Mihin standardiin viitataan MVV-kaivoskaapelille?

V: Tuotetiedoissa viitataan MT/T 818.12-2009 soveltuvan kaivoskaapelirakenteen osalta ja GB/T 3956 johdinvaatimuksiin. Tarkat sovellettavat standardit ja tukiasiakirjat tulee vahvistaa valitun mallin ja projektispesifikaatioiden mukaisesti.

Q2: Mitä jännite- ja johdinkokoja on saatavana?

V: Luettelossa olevat MVV-spesifikaatiot sisältävät nimellisjännitteet 0,6/1 kV ja 1,8/3 kV, yksijohdin-, 3-johdin- ja 3+1-johdinkokoonpanot ovat saatavilla teknisten tietojen mukaan. Johtimen poikkileikkaus voi vaihdella 1,5 mm² - 120 mm² määritetystä rakenteesta riippuen.

Q3: Sopiiko tämä kaapeli kosteisiin maanalaisiin ympäristöihin?

V: Kaapelia voidaan harkita kiinteisiin asennuksiin maanalaisille alueille, joissa esiintyy kosteutta, pölyä ja muita ympäristötekijöitä, mikäli valittu rakenne täyttää paikan vaatimukset. Veden altistuminen, lämpötila, kemikaalien kosketus ja asennusolosuhteet tulee tarkistaa kaapelin valinnan yhteydessä sen sijaan, että oletetaan, että samat ominaisuudet sopivat jokaiseen kaivosympäristöön.

Q4: Voidaanko sitä käyttää hiilenleikkureissa tai muissa jatkuvasti liikkuvissa laitteissa?

V: Se on yleensä tarkoitettu kiinteisiin tehonjakelusovelluksiin. Hiilenleikkurit ja muut laitteet, joihin liittyy jatkuvaa vetämistä, taivutusta tai vääntöä, vaativat yleensä joustavan kaivoskaapelirakenteen, joka on erityisesti suunniteltu liikkuvaan palveluun.

Q5: Mitä tietoja tarvitaan tarjousta pyydettäessä?

V: Ilmoita vaadittu nimellisjännite, johtimen poikkileikkaus, sydämen kokoonpano, kaapelin pituus, määrä, asennustapa ja sovelluslaitteet. Jos hanke vaatii erityisiä kaivostodistuksia, tarkastusraportteja tai muita teknisiä asiakirjoja, myös nämä vaatimukset on sisällytettävä.

Q6: Mitä tulee tarkistaa ennen kaapelin hyväksymistä?

V: Tuotemalli, nimellisjännite, johtimen koko, johtimien kokoonpano ja kaapelin pituus tulee ensin tarkistaa ostospesifikaatioiden perusteella. Projektista riippuen tarkastus voi kattaa myös johtimen resistanssin, eristysvastuksen, jännitteenkestävyyden, palonestokyvyn ja vaaditun dokumentaation.

Kiinteisiin kaivosten sähkönjakelujärjestelmiin tulee valita PVC-eristetty kaivosvirtakaapeli sähkökuorman, asennustavan ja ympäristöolosuhteiden mukaan. Jos asennukseen liittyy jatkuvaa laitteiston liikkumista, kaapelin rakenne on tarkastettava erikseen sen varmistamiseksi, että sen mekaaniset ominaisuudet vastaavat sovellusta.
