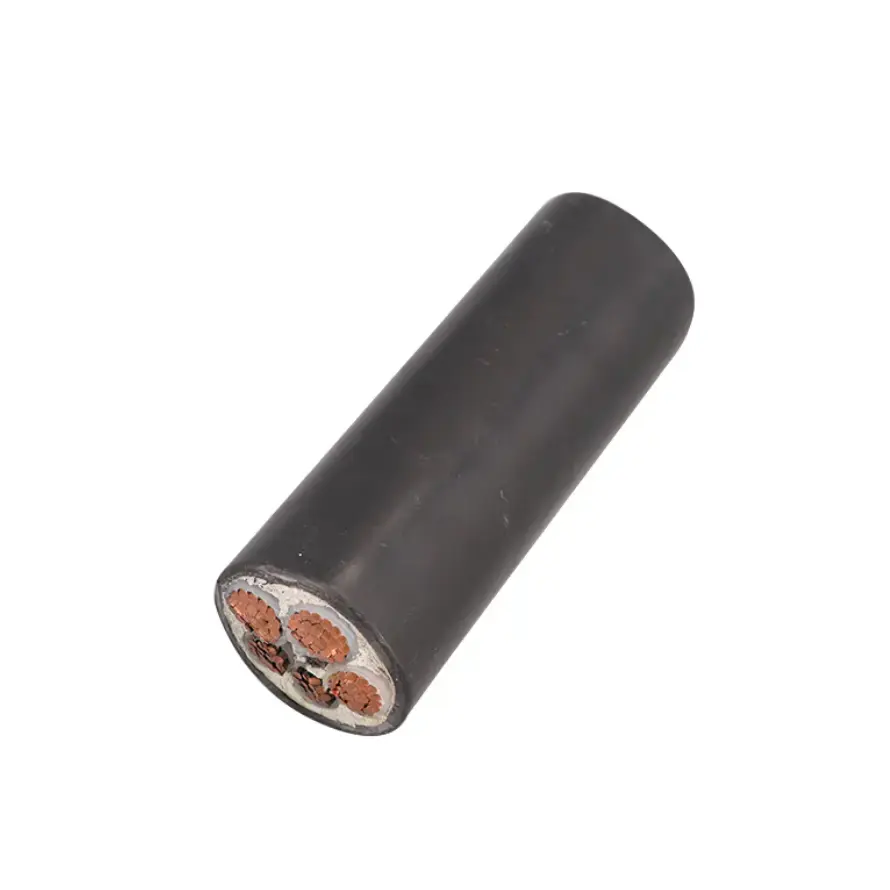

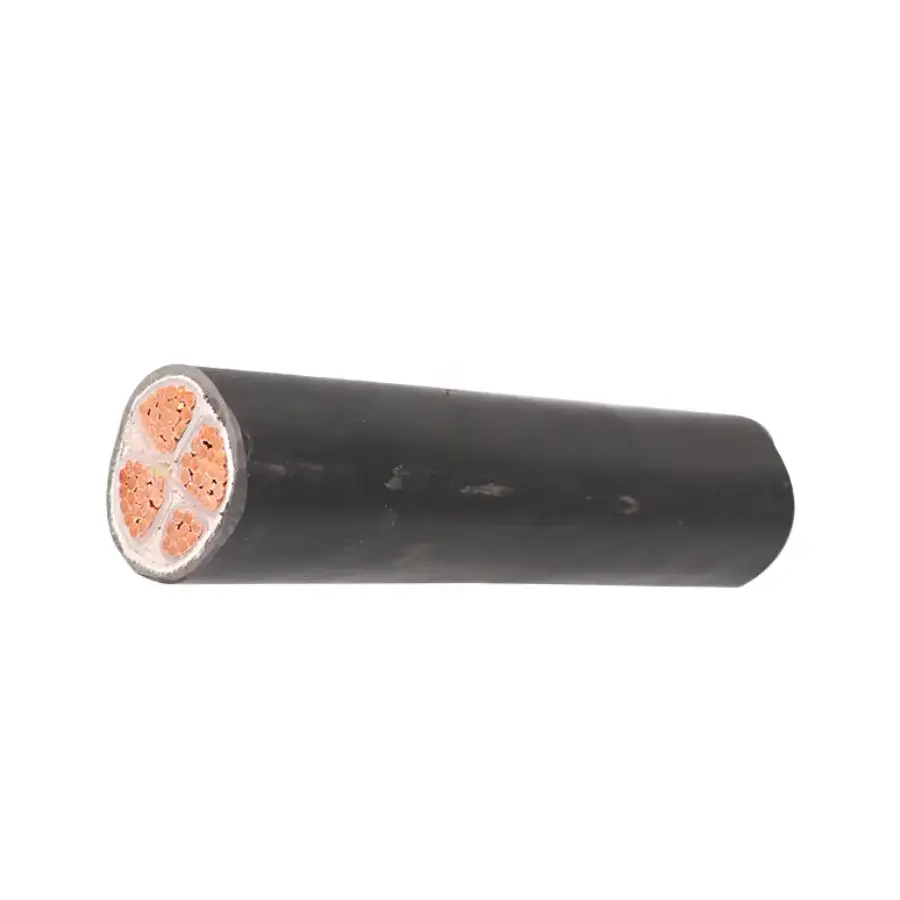

XLPE-eristetty kaivosvirtakaapeli

Malli: MYJV, MYJV22.

XLPE-eristetty kaivosvirtakaapeli on standardin MT/T 818.13-2009 mukainen, ja siinä on erittäin puhtaat happivapaat kuparijohtimet, XLPE-silloitetut eristeet ja paloa hidastava PVC-vaippa. Nimellisjännite vaihtelee välillä 0,6/1kV - 8,7/10kV, ja pitkäaikainen käyttölämpötila on 90 ℃. Kaapeli on tarkoitettu kiinteään sähkönjakoon maanalaisissa ja avolouhoksisissa hiilikaivoksissa. Se on tarkoitettu staattiseen asennukseen, eikä sitä tule käyttää liikkuvissa laitteissa, jotka vaativat jatkuvaa vetämistä tai toistuvaa taivutusta.

Tuotetiedot ja tekniset parametrit -taulukko

Tärkeimmät rakennusominaisuudet

1. XLPE-eristys korkeampiin käyttölämpötiloihin

XLPE-eristyksellä on määritelty pitkäaikainen käyttölämpötila 90 ℃ ja lyhytkestoinen oikosulkulämpötila jopa 250 ℃. PVC-eristeeseen verrattuna XLPE tarjoaa korkeamman lämpötilaluokituksen kiinteisiin tehopiireihin, joissa johtimien kuormitus ja ympäristöolosuhteet on otettava huomioon yhdessä.

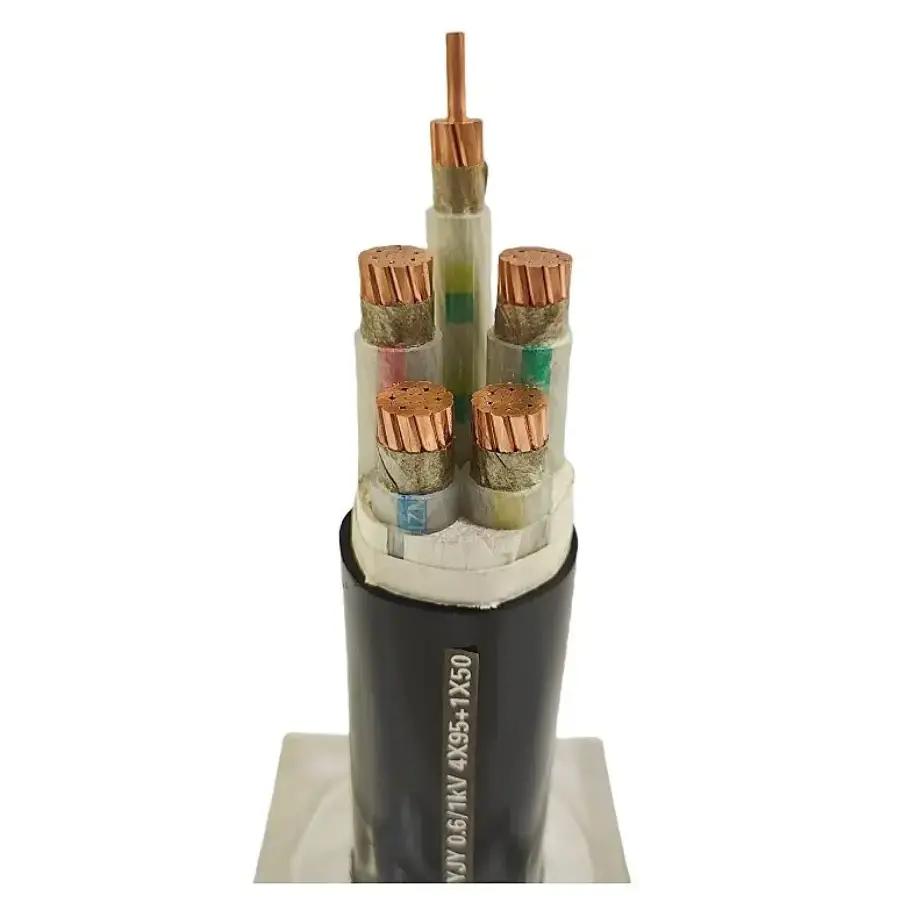

2. Kuparijohdin ja sähkön suorituskyky

Johdin on valmistettu erittäin puhtaasta hapettomasta kuparista ja se on saatavana kiinteänä tai säikeisenä kaapelispesifikaation mukaan. Johtimen poikkileikkauksen, johtimien sijoittelun ja nimellisjännitteen tulee sovittaa yhteen kytketty kuorma, siirtoetäisyys ja asennusolosuhteet. Tasavirtajohtimen resistanssi tarkistetaan soveltuvien MT 818 tai GB/T 3956 vaatimusten mukaisesti.

3. Paloa hidastava PVC-suojus

Ulkovaippa tarjoaa kaapelin ulkoisen suojan ja sisältää paloa hidastavia ominaisuuksia kaivossovelluksiin. Mukana toimitetuista teknisistä tiedoista selviää myös öljy- ja happo-alkalistuksen kestävyys. Todellinen kemiallinen altistuminen, vesiolosuhteet, lämpötila ja mekaaninen rasitus tulee ottaa huomioon sopivaa vaipparakennetta vahvistettaessa.

4. Valinnainen teräsnauhapanssari

Asennuksiin, joissa tarvitaan mekaanista lisäsuojaa, on saatavana teräsnauhapanssaroitu rakenne. Siksi MYJV22 erottuu panssaroimattomasta MYJV-rakenteesta panssarikerroksella. Lopullinen rakenne tulee valita asennusmenetelmän, mekaanisen riskin ja sovellettavien projektispesifikaatioiden mukaan.

Asennus- ja käyttöehdot

Tämä kaapelisarja on tarkoitettu kiinteään sähkönjakoon jatkuvan mobiilipalvelun sijaan. Tyypillisiä käyttökohteita ovat maanalaiset päätiet, sähkömekaaniset kammiot, kiinteät pumppujärjestelmät, ilmanvaihtolaitteet, kuljettimen virtapiirit ja muut kiinteät kaivoksen sähkönjakelupisteet.

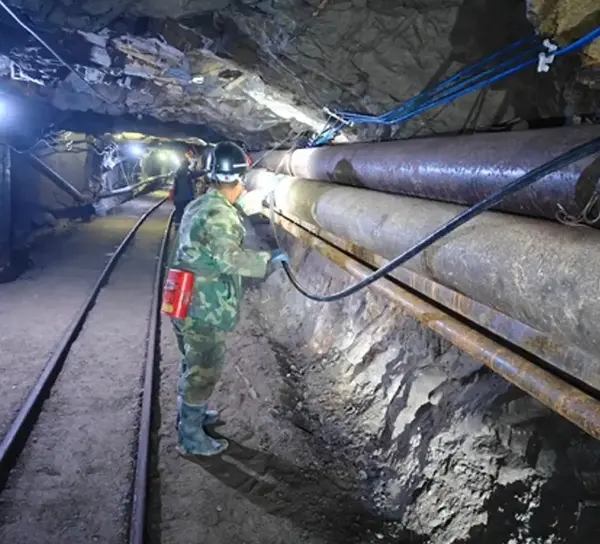

1. Maanalainen kiinteä sähkönjakelu

Maanalaisissa asennuksissa kaapelin tekniset tiedot tulee tarkistaa nimellisjännitteen, kuormitusvirran, asennusreitin, ympäristön lämpötilan, kosteusaltistuksen ja käytettävissä olevan mekaanisen suojauksen suhteen. Jos kaapeli on reititetty alueiden läpi, joilla on suurempi törmäys- tai puristusriski, panssaroitua rakennetta voidaan harkita.

2. Avokaivoksen voimajärjestelmät

Avolouhosten kiinteät piirit voivat sisältää altistumista ulkona, pölylle, sateelle ja lämpötilan vaihteluille. Kaapelin valinnassa tulee ottaa huomioon nämä ympäristöolosuhteet sekä vaadittu jännitetaso, johtimen koko ja asennusjärjestely.

3. Hiilenpesu- ja tukilaitokset

Kiinteät virtapiirit hiilenpesulaitoksille, pumppuhuoneille, ilmanvaihtojärjestelmille ja muille tukitiloille voidaan määrittää laitteiden kuormituksen ja jakeluetäisyyden mukaan. Kaapelin rakenne tulee tarkistaa todellisen ympäristön mukaan sen sijaan, että soveltaisi yhtä eritelmää kaikkiin kaivostiloihin.

Tekninen valinta ja tarkastus

Ennen tilaamista tulee varmistaa vaadittu nimellisjännite, johtimen poikkipinta, johtimien lukumäärä, panssarin rakenne, kaapelin pituus ja asennustapa. Pidemmillä tehonsyöttöreiteillä jännitehäviö ja johtimen vastus on myös otettava huomioon odotetun kuormituksen kanssa.

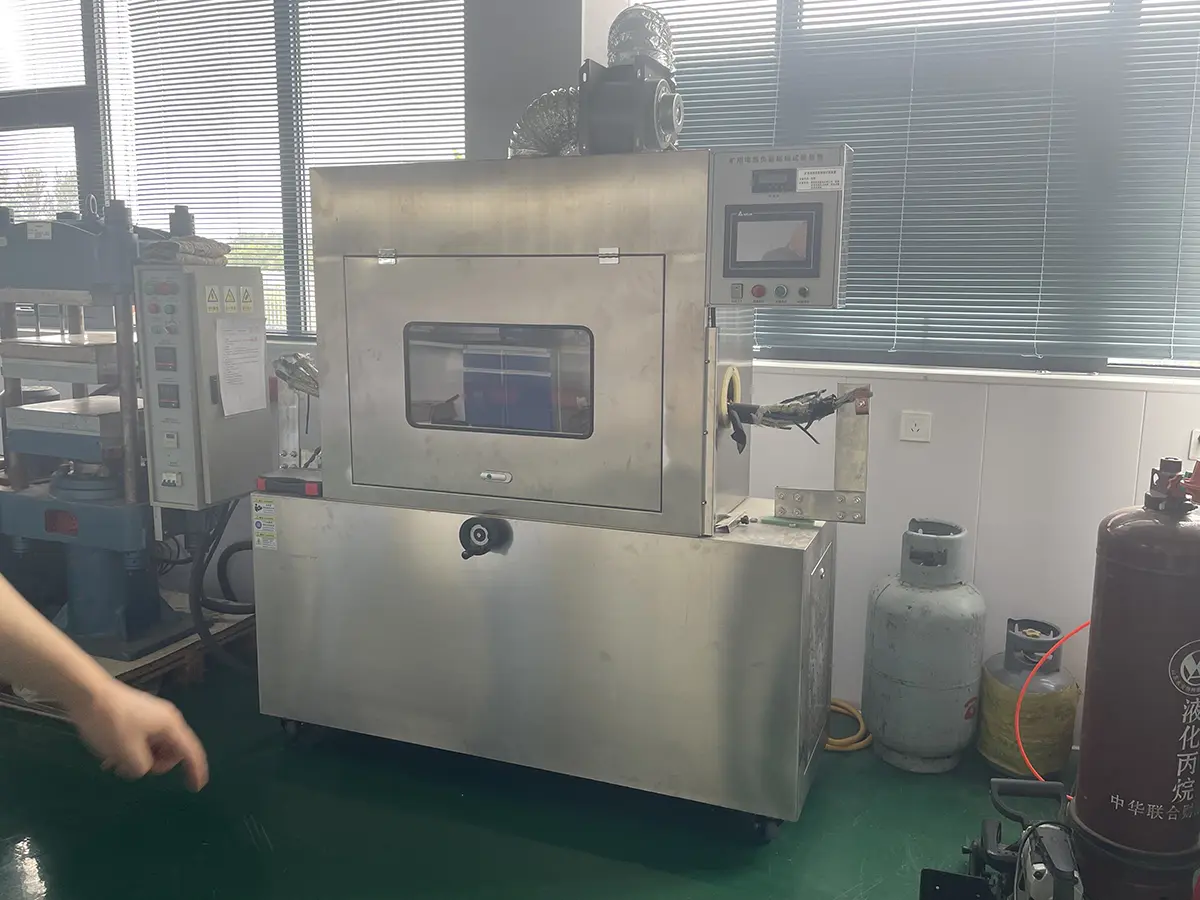

Saapuvaa tarkastusta varten tuotteen malli ja kaapelin rakenne voidaan tarkistaa ostospesifikaatioiden perusteella. Projektin vaatimuksista riippuen dokumentaatio ja testipöytäkirja voivat sisältää johtimen resistanssin, eristykseen liittyviä testejä, jännitteenkestävyystuloksia ja palonestotestitietoja. Jos kaivoskohtaista sertifikaattia tai lisätarkastusasiakirjoja vaaditaan, ne on vahvistettava ennen tuotantoa ja lähettämistä.

FAQ

Q1: Mikä standardi koskee tätä kaivosvirtakaapelia?

V: Tuote on määritelty standardin MT/T 818.13-2009 mukaisesti, ja johdinvaatimukset viitataan GB/T 3956:een soveltuvin osin. Projektissa vaadittava tarkka standardi ja asiakirjat tulee vahvistaa valittua mallia ja nimellisjännitettä vasten.

Q2: Mitä jännite- ja johdinkokoja on saatavana?

V: Ilmoitettu nimellisjännitealue on 0,6/1 kV - 8,7/10 kV, kun taas teknisessä taulukossa on lueteltu johtimien poikkipinta-alat 2,5 mm² - 300 mm². Johdinkokoonpano voi olla 3- tai 3+1-johtiminen, ja tarkka yhdistelmä riippuu valitusta kaapelispesifikaatiosta.

Q3: Mitä eroa on MYJV:n ja MYJV22:n välillä?

V: MYJV viittaa XLPE-eristettyyn PVC-vaippaiseen rakenteeseen, kun taas MYJV22 lisää teräsnauhapanssarointia. Panssaroitua versiota harkitaan, jos asennus vaatii mekaanista lisäsuojausta. Sopiva rakenne riippuu kaapelin reitistä ja asennusolosuhteista.

Kysymys 4: Voidaanko tätä kaapelia käyttää hiilenleikkureissa tai muissa liikkuvissa kaivoslaitteissa?

V: Ei. Tämä kaapeli on tarkoitettu staattiseen asennukseen ja kiinteään virranjakoon. Laitteet, joihin liittyy jatkuvaa vetämistä, toistuvaa taivutusta tai muuta liikkuvaa palvelua, vaativat tavallisesti joustavan kaivoskaapelin, joka on erityisesti määritetty kyseiseen käyttötilaan.

Kysymys 5: Mitä tietoja on annettava tarjousta pyydettäessä?

V: Vaaditut tiedot sisältävät yleensä nimellisjännitteen, johtimen poikkileikkauksen, sydämen kokoonpanon, kaapelin pituuden, määrän, asennustavan ja sovelluslaitteet. Jos hanke vaatii erityistä sertifiointia, tarkastuspöytäkirjoja, pakkausvaatimuksia tai teknisiä asiakirjoja, myös nämä tulee mainita tiedustelussa.

Q6: Mitä tulee tarkistaa ennen lähetystä tai paikan hyväksymistä?

V: Tarkista kaapelin malli, nimellisjännite, johtimen koko, sydänkokoonpano, panssarityyppi ja kaapelin pituus ostospesifikaatioiden mukaan. Tarkista projektista riippuen asiaankuuluvat sähkötestitulokset, johtimien resistanssitiedot, jännitteenkestävyystiedot, paloa hidastavat asiakirjat ja vaaditut todistukset ennen hyväksymistä.

Kiinteisiin kaivosten sähkönjakelujärjestelmiin XLPE-eristetty kaivosvirtakaapeli tulee valita sähkökuorman, nimellisjännitteen, asennustavan ja ympäristöolosuhteiden mukaan. Jatkuvasti liikkuvissa sovelluksissa kaapelin rakenne tulee tarkistaa erikseen, jotta se vastaa laitteen mekaanisia vaatimuksia.
