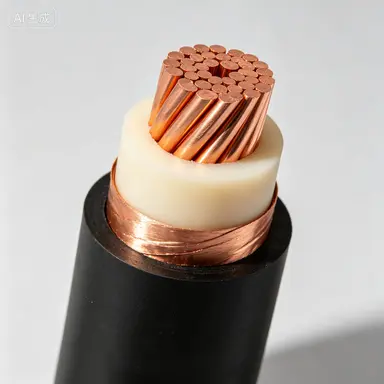

26/35kV XLPE eristetty virtajohto

Tämä 26/35kV XLPE-eristetty virtakaapeli on valmistettu Qianchengin tehtaalla Kiinassa. Se on hankittavissa sähköverkko- ja uusien energiahankkeiden kautta kotimaassa ja ulkomailla. Tiedustelut ovat tervetulleita!

Lähetä kysely

Tuotteen Kuvaus

Qiancheng 26/35kV XLPE-eristetty virtakaapeli on suositeltava valinta suunnitteluhankinnoissa. Siinä on vakaa laatu, täydellinen yhteensopivuus ja korkea luotettavuus. Sitä käytetään laajalti 35 kV:n pääsähköverkkojen uudisrakentamiseen sekä olemassa olevien sähköjohtojen kunnostukseen ja parantamiseen.

Tuotetiedot ja tekniset parametrit -taulukko

Nimellinen johtimen poikkipinta-ala (mm²)	Eristeen paksuus (mm)	Vaipan paksuus (mm)	Arvioitu kaapelin ulkohalkaisija (mm)	Cu-johtimen tasavirtaresistanssi (Ω/km)	Al-johtimen tasavirtaresistanssi (Ω/km)	Testijännite (kV/5 min)	Cu:n kapasiteetti ilmassa (A)	Alin kapasiteetti ilmassa (A)	Cu:n tiiviys suoraan haudatussa maaperässä (A)	Al:n tiiviys suoraan haudatussa maaperässä (A)
1×50	10.5	2.2	39	≤0,3870	≤0,6411	91	220	170	215	165
1×70	10.5	2.4	41	≤0,2680	≤0,4431	91	270	210	265	200
1×95	10.5	2.4	43	≤0,1930	≤0,3201	91	330	255	315	240
1×120	10.5	2.4	44	≤0,1530	≤0,2530	91	375	290	360	270
1×150	10.5	2.5	46	≤0,1240	≤0,2060	91	425	330	400	305
1×185	10.5	2.5	48	≤0,0991	≤0,1640	91	485	380	455	345
1×240	10.5	2.6	50	≤0,0754	≤0,1250	91	560	435	525	400
1×300	10.5	2.7	53	≤0,0601	≤0,1000	91	650	510	595	455
1×400	10.5	2.8	56	≤0,0470	≤0,0778	91	760	595	680	525
1×500	10.5	2.9	59	≤0,0366	≤0,0605	91	875	690	775	600
1×630	10.5	3.0	63	≤0,0283	≤0,0469	91	1000	800	875	685
1×800	10.5	3.1	68	≤0,0221	≤0,0367	91	1130	920	970	770
1×1000	10.5	3.3	72	≤0,0176	≤0,0291	91	1250	1040	1060	860
1×1200	10.5	3.4	76	≤0,0151	≤0,0247	91	1350	1130	1120	920
3×50	10.5	3.4	81	≤0,3870	≤0,6410	91	185	145	200	170
3×70	10.5	3.5	84	≤0,2680	≤0,4430	91	230	190	250	190
3×95	10.5	3.6	88	≤0,1930	≤0,3200	91	280	215	300	230
3×120	10.5	3.8	93	≤0,1530	≤0,2530	91	310	245	330	255
3×150	10.5	3.9	96	≤0,124	≤0,2060	91	360	280	380	295
3×185	10.5	4.0	100	≤0,0991	≤0,1640	91	400	310	425	330
3×240	10.5	4.1	105	≤0,0754	≤0,1250	91	470	365	490	380
3×300	10.5	4.4	108	≤0,0601	≤0,1000	91	540	430	555	435
3×400	10.5	4.5	116	≤0,0470	≤0,0778	91	610	485	625	500

Tekninen suorituskyky

Taivutussäde

Yksijohtimiskaapelin sallittu taivutussäde: 20 (d+D) ±5 %

Sallittu taivutussäde moninapakaapelille: 15 (d+D) ±5 %

D = kaapelin todellinen ulkohalkaisija (mm)

d = johtimen todellinen halkaisija (mm)

Asennuslämpötila

Esilämmitys on pakollinen, jos asennus suoritetaan alle 0 ℃.

Asennuskorkeusero

Ei rajoituksia pystysuuntaiselle korkeuserolle kaapelin asennuksessa.

Turvallisuussuorituskyky

Sähkökäyttöinen turvallisuus

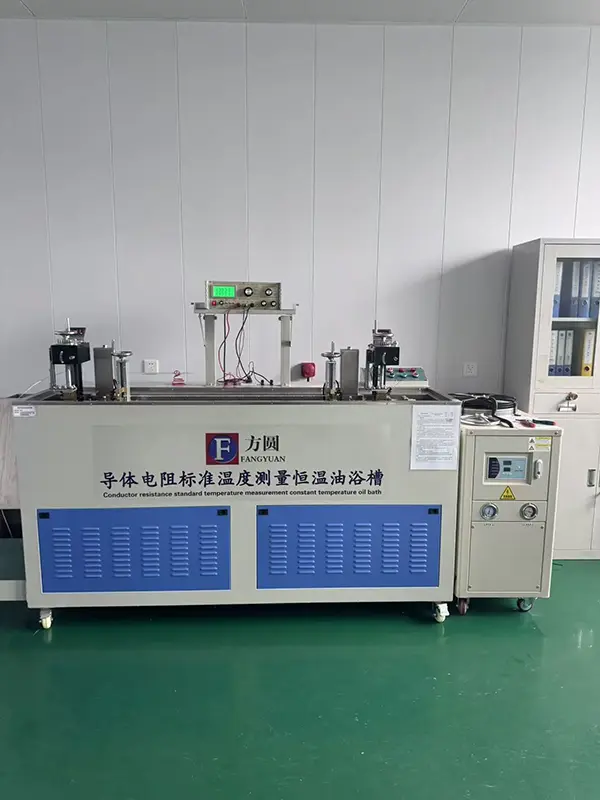

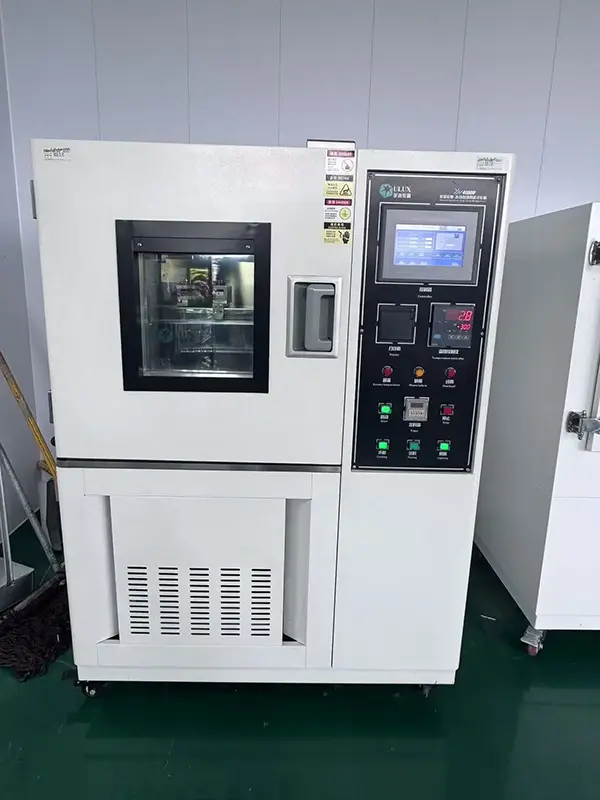

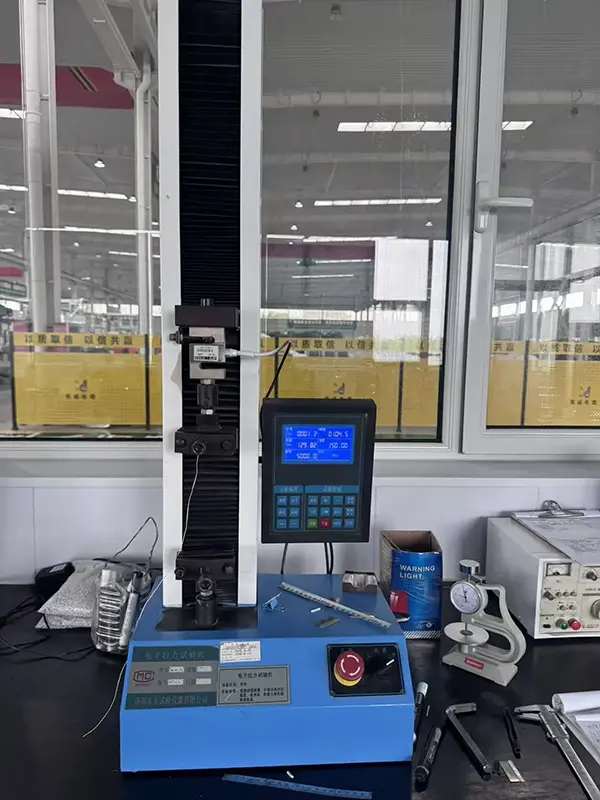

Kaikki Qiancheng 26/35kV XLPE-eristetyt virtakaapelit suorittavat täydelliset testit ennen toimitusta. Kaikki laboratoriotestien tulokset täyttävät vakaat standardit, mikä eliminoi piilossa olevat riskit eristeen rikkoutumisesta ja oikosulkupalosta pitkäaikaisen käytön aikana.

Palontorjuntaturvallisuus

Paloa hidastavat versiot hillitsevät tehokkaasti liekin pitkittäistä leviämistä. Halogeenittomissa vähäsavuisissa tyypeissä valonläpäisykyky palamisen aikana ylittää 75 % ilman myrkyllisiä ja syövyttäviä halogenidihöyryjä. Useat kaupunkien maanalaiset tunneliprojektit ovat läpäisseet palovalvonnan hyväksynnän yhdellä kertaa tällä kaapelilla.

Mekaaninen suojaus Turvallisuus

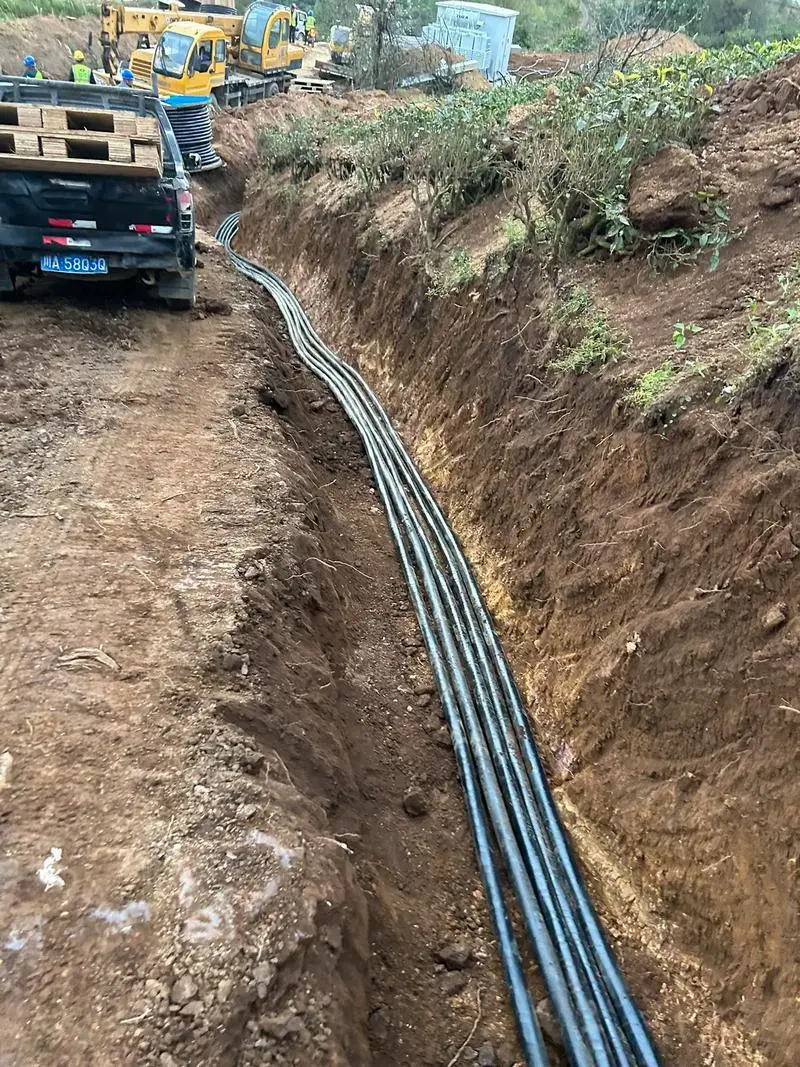

Panssaroitu rakenne kestää ulkoisen kaivuvoiman aiheuttamaa murskaamista ja naarmuuntumista. Ulkovaippa käyttää säänkestävää PVC/PE-materiaalia. Ulko- ja suoraan haudattuun asennukseen se kestää UV-säteilyä ja happo-alkalimaaperän korroosiota, mikä vähentää paikan päällä suoritettavien tarkastusten ja huollon tiheyttä.

26/35kV XLPE Insulated Power Cable

Sovellusskenaariot

Uusi energiasektori: Pääsiirtokaapelit 35 kV tehoasemilla tuulivoima- ja aurinkosähköprojekteihin.

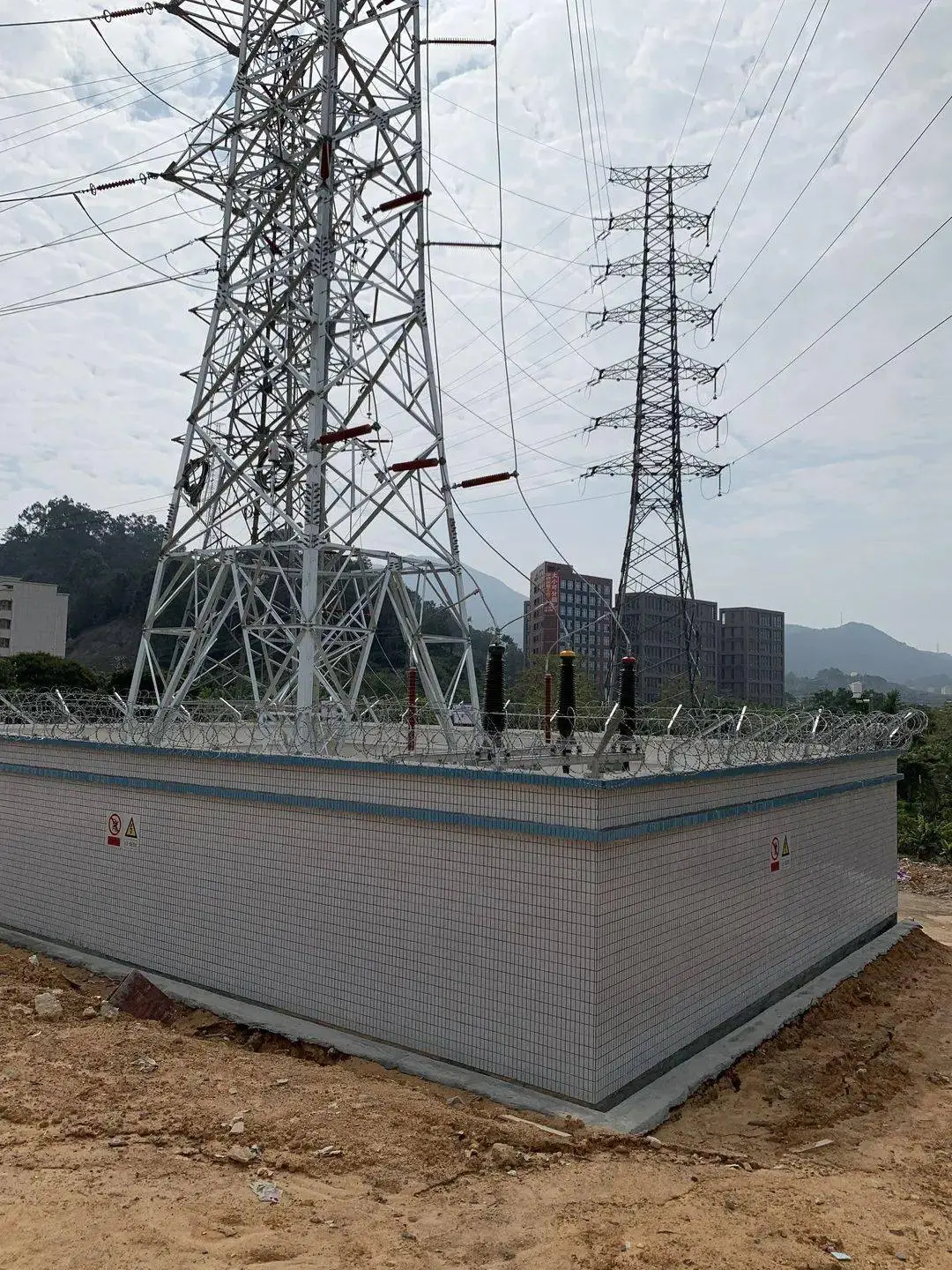

Kunnallinen sähköverkko: kaupunkien 35 kV sähköasemien verkottaminen ja vanhojen suurjännitelinjojen uusiminen.

Teollisuuslaitokset: Korkeajännitteiset tehonsyöttölinjat laajamittaiseen metallurgia-, kemian- ja kaivostukikohtiin.

Municipal infrastructure: Power distribution for confined spaces such as underground comprehensive utility tunnels, rail transit and large-scale hub industrial parks.

26/35kV XLPE Insulated Power Cable

FAQ

Kysymys 1: Rajoittaako pystysuora korkeusero 26/35 kV XLPE-eristetyn virtakaapelin asentamista?

V: Tämän kaapelin pystysuuntaiselle asennuskorkeuserolle ei ole erityisiä rajoituksia. Sitä voidaan harkita asennuksissa, joissa on merkittäviä korkeusmuutoksia, mukaan lukien kuilut, rinteet ja vuoristoiset kohteet, edellyttäen, että valittu rakennus täyttää projektin vaatimukset.

Kysymys 2: Mitä eroja on paloa hidastavilla ja halogeenittomilla vähäsavuisilla versioilla?

V: Halogeeniton vähäsavuinen versio tuottaa vähemmän savua palamisen aikana eikä vapauta syövyttäviä halogeenipitoisia höyryjä. Sen optinen näkyvyys ja vähäsavuiset ominaisuudet voivat olla hyödyllisiä suljetuilla alueilla, kuten maanalaisissa tunneleissa, joissa palo- ja savuvaatimukset ovat vaativampia.

Q3: Millaisen suojan panssaroitu rakenne tarjoaa ulkokäyttöön ja suoraan haudattuihin sovelluksiin?

V: Panssaroitu rakenne tarjoaa mekaanisen lisäsuojan murskaantumista, iskuja ja vaurioita vastaan kaivamisen aikana. Valitusta vaippamateriaalista riippuen kaapeli voi kestää myös UV-säteilyä ja happo-emäksisiä olosuhteita maaperässä, mikä tekee siitä sopivan ulko- ja suoraan haudattuihin asennuksiin, joissa nämä olosuhteet ovat olemassa.

Q4: Mitä sähkötestejä tehdään ennen toimitusta?

V: Valmiille kaapeleille tehdään asianmukaiset sähkötestit, jotka on määritelty tuote- ja projektivaatimuksia varten. Testikohteet voivat sisältää eristyksen ja jännitteen kestävyyden, mikä auttaa varmistamaan kaapelin sähköisen kunnon ennen toimitusta ja asennusta.

Q5: Mitkä uuden energian projektisovellukset voivat käyttää tätä kaapelia?

V: Tyypillisiä sovelluksia ovat päävoimansiirtopiirit 35 kV:n tehosähköasemissa tuuli- ja aurinkosähköprojekteihin. Kaapelia voidaan harkita myös kaupunkien sähköasemaverkkoihin, suurjännitelinjojen saneeraukseen ja kaivos- ja kemianlaitosten erityisiin tehonsyöttöpiireihin.

Q6: Mitä tulee ottaa huomioon, kun kaapeli asennetaan matalissa lämpötiloissa?

V: Suoraa asettamista ei suositella, kun ympäristön lämpötila on alle 0 ℃. Jos matalan lämpötilan asennusta ei voida välttää, kaapeli tulee esilämmittää sovellettavien asennusvaatimusten mukaisesti eristyksen ja vaipan halkeamien tai mekaanisten vaurioiden riskin vähentämiseksi.

Q7: Mitkä suljetun tilan sähkönjakelusovellukset ovat mahdollisia?

V: Kaapelia voidaan käyttää sähkönjakelussa suljetuissa teknisissä ympäristöissä, kuten maanalaisissa tunneleissa, rautatiekuljetuksissa ja suurissa teollisuuspuistoissa. Sopiva kaapelirakenne tulee valita projektin palo-, asennus- ja ympäristövaatimusten mukaan.
