Qianchengin 21/35 kV XLPE-eristetty virtakaapeli täyttää korkeajännitteisten pääsiirtolinjojen asennusvaatimukset, kuten kaupunkien sähköverkkojen saneeraus ja voimansiirto teollisuus-kaivosalan sähköasemille.

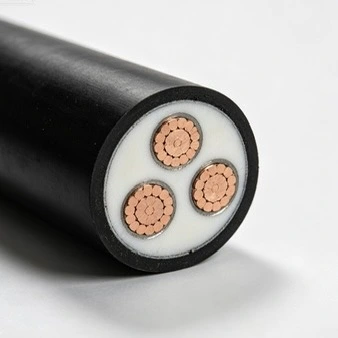

Qiancheng 21/35kV XLPE-eristetty virtakaapeli. Se noudattaa kahta standardia GB/T 12706 ja IEC 60840. Nimellisjännitteellä 21/35 kV se toimii tärkeimpänä keski- ja korkeajännitteisen voimansiirtokaapelina.

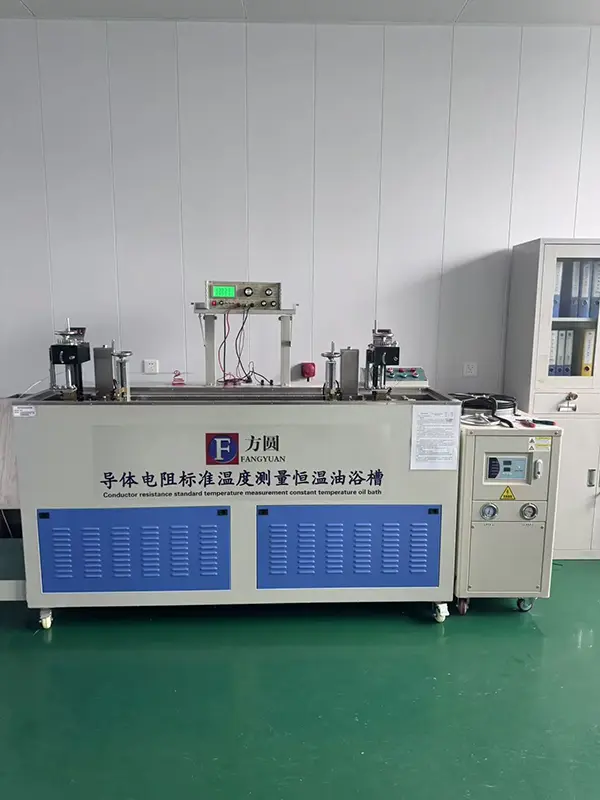

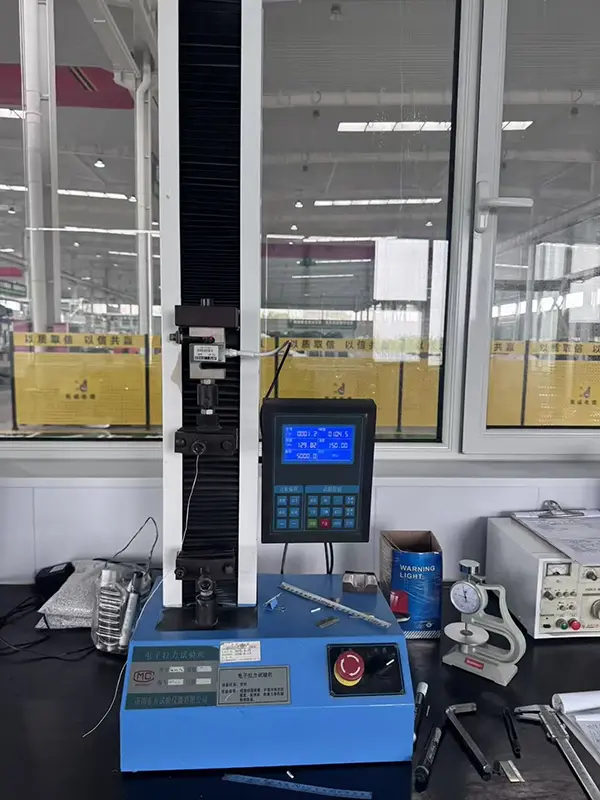

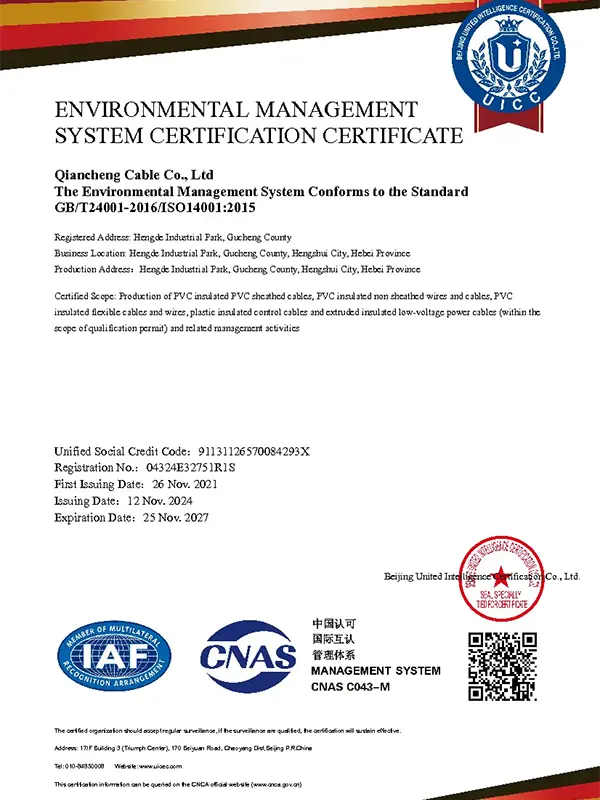

Tehtaallamme on 20 vuoden kokemus kaapelien valmistuksesta. Se on varustettu CNAS-akkreditoidulla testauslaboratoriolla. Täyden pätevyyden voi tarkistaa virallisella verkkosivustolla. Jokaisen kaapelierän mukana tulee laaduntarkastusraportit ja tehdastodistukset, ja kaikki pätevyysasiakirjat ovat jäljitettävissä todentamista varten.
Yli 800 000 metriä Qiancheng 21/35kV XLPE-eristettyä virtakaapelia on toimitettu sähköaseman laajentamiseen, kaivosalueiden suurjännitevirtalähteiden kunnostukseen ja Shandongin alueen teollisuuspuistojen yleisiin sähkönjakeluprojekteihin. Kenttäkäyttötestit osoittavat, ettei eristys vanhene tai hajoa kolmen vuoden jatkuvan täyden kuormituksen jälkeen.
|
Nimellinen johtimen poikkipinta-ala (mm²) |
Eristeen paksuus (mm) |
Vaipan paksuus (mm) |
Arvioitu kaapelin ulkohalkaisija (mm) |
Tasavirtaresistanssi Cu (Ω/km) |
Tasavirtavastus Al (Ω/km) |
Testijännite (kV/5 min) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
Ampacity-Cu suoraan haudatussa maaperässä (A) |
Ampacity-Al suoraan haudatussa maaperässä (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |

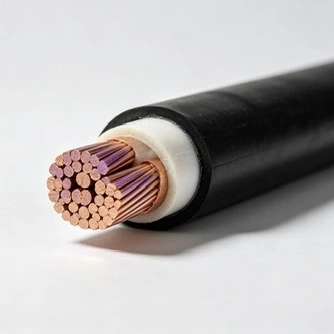

Erittäin puhdas hapeton tiivistetty säikeinen kuparijohdin. Johtimen mitattu tasavirtavastus pidetään tiukasti kansallisten standardien rajoissa, ja siinä on alhainen johtavuushäviö. Mitattu lämpötilan nousu kovavirtakuormalla ≤65K.
Valmistettu integroidulla kolminkertaisella koekstruusioprosessilla. Eristeen paksuus on tasainen ilman ilmarakoja. Se kestää vakaasti 42 kV teho-taajuus jännitetestin 1 tunnin ajan ilman vikaa. Se toimii Qiancheng 21/35kV XLPE-eristetyn virtakaapelin painetta kantavana ydinrakenteena.
Sisemmän puolijohtavan suojuksen ja ulkopuolisen puolijohtavan suojan yhdistetty rakenne, joka tasoittaa sähkökentän jakautumisen ja estää paikallisen sähkökentän keskittymän aiheuttaman eristysvaurion.
Teräsnauhapanssari kestää puristusvoimaa ja maanalaisen kaivauksen aiheuttamia vaurioita. HDPE-ulkovaippa tarjoaa happo-alkalikorroosionkestävyyden ja UV-ikääntymisen kestävyyden, mikä sopii useisiin asennusskenaarioihin: suora hautaaminen, putkien asennus ja kaapelihyllyjen reititys.
XLPE-silloitetulla materiaalilla on lämpötilankestoluokka 90 ℃. Se kestää lyhytaikaista ylikuormitusta 250 ℃:ssa 5 sekuntia sulamatta. Eristys tuskin huononee pitkäaikaisen raskaan kuormituksen aikana, mikä vähentää linjavian huollon tiheyttä.
Testausmenettelyt kuparimateriaalin saapumisesta valmiin kaapelin toimitukseen. Tärkeimmät testitiedot, mukaan lukien jännitteenkestävyys, osittainen purkaus ja lämpövanheneminen, tallennetaan järjestelmään. Ostajat pääsevät käsiksi kaikkiin alkuperäisiin testitietoihin eränumeroiden kautta.
Suorituskyky Kompaktimuotoillun johtimen täyttökerroin on yli 92 %. Verrattuna tavallisiin löysäsäikeisiin kaapeleihin, linjan jännitehäviö pienenee noin 7 % varsinaisessa mittauksessa, mikä säästää virrankulutuksen menetystä pitkäaikaisessa verkkokäytössä.
Mukautettavat Qiancheng 21/35kV XLPE-eristetyt virtakaapelivaihtoehdot: LSZH-halogeeniton vähäsavuinen vaippa, A-luokan paloa hidastava tyyppi ja palonkestävä tyyppi, joka mukautuu erityisiin palosuojaustyöolosuhteisiin, kuten tunneleihin ja suljetuihin virranjakelutiloihin.
Aseta hienohiekkainen tyyny kaivannon pohjalle ennen laskemista. Panssaroitujen kaapelien hautaussyvyys ≥0,8m. Vältä alueita, jotka ovat alttiina raskaille ajoneuvoille. Täydellinen reittimerkintä rakentamisen jälkeen estääksesi kaapelin katkeamisen myöhemmän louhinnan vuoksi.
Yhden Qiancheng 21/35kV XLPE-eristetyn virtakaapelin taivutussäteen tulee olla vähintään 15 kertaa kaapelin ulkohalkaisija. Varaa lämmönpoistoraot monikaapelijärjestelyä varten välttääksesi tiheän pinoamisen aiheuttaman ylikuumenemisen.
Vältä pitkäaikaista upottamista voimakkaasti syövyttävään viemäriin ja suojaamatonta ulkokäyttöä voimakkaassa auringonpaisteessa. Esilämmitä kaapelit ennen asennusta alle 0 ℃ lämpötilassa, jotta ulkovaippa ei halkeile.
Tehotaajuuden jännitteenkestotesti on suoritettava asennuksen jälkeen. Virran kytkeminen on sallittu vasta testien läpäisyn jälkeen. Ammattitaitoiset teknikot voidaan lähettää antamaan paikan päällä hyväksymisopastusta.
V: Verrattuna perinteiseen löyhäsäikeiseen johtimeen tiivistetty rakenne voi pienentää johtimien välejä ja tukea pienempää sähkövastusta. Se auttaa myös hallitsemaan lämpötilan nousua korkean virran kuormituksessa, mikä on hyödyllistä pitkäaikaisissa voimansiirtosovelluksissa.
V: XLPE-eristeen pitkäaikainen käyttölämpötila on 90 ℃. Oikosulku- tai lyhytkestoisissa ylikuormitusolosuhteissa eristys kestää jopa 250 ℃ lämpötilaa tietyn lyhyen ajan. Todellisten käyttörajojen tulee noudattaa sovellettavaa kaapelistandardia ja asennusehtoja.
V: Puolijohtavat sisä- ja ulkokerrokset auttavat hallitsemaan sähkökentän jakautumista eristeen ympärillä. Vähentämällä paikallista sähkökentän keskittymistä johtimen ja eristysrajapinnoissa, suojausjärjestelmä tukee vakaata eristyskykyä korkeajännitekäytön aikana.
V: Panssarirakennetta suositellaan yleensä silloin, kun suora hautaaminen vaatii mekaanista lisäsuojausta. Kaivannon pohjalle voidaan sijoittaa sopiva hiekkatyyny, ja hautaussyvyyden tulee vastata soveltuvaa projektispesifikaatiota. Kaapelireitit tulee myös merkitä selkeästi asennuksen jälkeen, erityisesti alueilla, joilla myöhemmin saattaa esiintyä louhintaa tai ajoneuvoliikennettä.
V: Yhden kaapelin vähimmäistaivutussäde ei saa olla pienempi kuin 15 kertaa sen ulkohalkaisija, ellei sovellettavissa eritelmissä toisin mainita. Kun useita kaapeleita asennetaan rinnakkain, tulee säilyttää riittävä etäisyys lämmön haihtumista varten. Liiallista pinoamista tulee välttää tarpeettoman lämpötilan nousun estämiseksi.
V: Pitkäaikaista altistumista voimakkaasti syövyttävälle jätevedelle ja suojaamattomia ulko-olosuhteita, joissa on voimakasta auringonvaloa, tulee välttää, ellei valittua kaapelirakennetta ole varmistettu näissä ympäristöissä. Asennettaessa ympäristön lämpötilaan alle 0 ℃, on suoritettava asianmukaisia esilämmitystoimenpiteitä vaipan hauraiden vaurioiden vähentämiseksi.
V: Asennuksen jälkeen vaadittu sähkötarkastus ja tehotaajuuden jännitteenkestävyystesti on suoritettava sovellettavien standardien ja projektivaatimusten mukaisesti. Piiri tulee kytkeä päälle vasta, kun vaaditut testit on läpäissyt ja asennus on hyväksytty. Teknistä apua voidaan tarjota hankekohtaisiin hyväksymisvaatimuksiin.
