8,7/15kV XLPE eristetty virtajohto

Qiancheng 8.7/15kV XLPE-eristettyä virtakaapelia käytetään 15kV-luokan keskijännitteisissä sähkönjakelujärjestelmissä, mukaan lukien uudet asennukset, verkkopäivitykset ja teollisuusvoimaprojektit. Tuotevalikoima kattaa kupari- ja alumiinijohdinvaihtoehdot, erilaiset poikkipinta-alat sekä panssaroidut tai ei-panssaroidut rakenteet. Qiancheng ylläpitää omaa testaus- ja tuotantorekisteriä tarkastuksen, erän tunnistamisen ja tuotteiden jäljitettävyyden tukemiseksi.

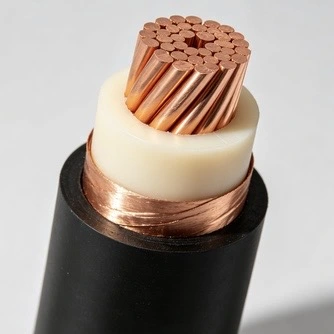

Rakenne ja tuoteominaisuudet

XLPE-eristys ja sähköinen suorituskyky

XLPE-eristeellä on pienempi dielektrinen häviö kuin perinteisellä PVC-eristyksellä, ja sitä käytetään laajalti keskijännitekaapelijärjestelmissä. Sen silloitettu rakenne tarjoaa lämpö- ja sähköominaisuudet, joita tarvitaan jatkuvaan toimintaan määritellyllä jännitetasolla. Toimitetut tuotantotiedot määrittelevät eristeen paksuuden toleranssiksi ±0,05 mm, kun taas todelliset toleranssit ja testivaatimukset tulee tarkistaa soveltuvien tuotespesifikaatioiden perusteella.

Metallinen suojaus keskijännitekäyttöön

Kaapelissa on kaksinkertainen kuparinauhasuojarakenne, jonka määritetty kierrosluku on ≥25 %. Metallinen suoja on osa kaapelin sähkökentän ohjausjärjestelmää ja tarjoaa määritellyn reitin vikakohtaiselle virralle valitun rakenteen mukaisesti. Osapurkaus- ja jännitteenkestotestaus voidaan sisällyttää valmiin tuotteen tarkastukseen sovellettavien teknisten vaatimusten mukaisesti.

Valinnainen halogeeniton vähäsavuinen rakenne

Halogeenivapaa vähäsavuinen vaippavaihtoehto voidaan määrittää, kun projektin paloturvallisuusvaatimukset edellyttävät savun ja syövyttäviä kaasuja vähentäviä päästöjä palamisen aikana. Toimitetut tekniset tiedot ilmoittavat valonläpäisykyvyn ≥70 % soveltuvissa testiolosuhteissa. Projekteissa, joissa on erityisiä paloturvallisuushyväksyntävaatimuksia, vaadittu standardi, testiraportti ja asiakirjat on vahvistettava ennen tuotantoa.

Kupari- ja alumiinijohdinvaihtoehdot

Kupari- ja alumiinijohdinrakenteet mahdollistavat kaapelin sovittamisen erilaisiin sähkö-, asennus- ja projektikustannusvaatimuksiin. Kupari tarjoaa paremman sähkönjohtavuuden, kun taas alumiini voi vähentää johtimen painoa ja sitä voidaan harkita, kun kaapelin paino ja pitkän matkan asennuslogistiikka ovat tärkeitä. Lopullisessa valinnassa tulee ottaa huomioon kapasiteetti, jännitehäviö, kaapelin pituus, asennusolosuhteet ja päätevaatimukset.

Poikkileikkausalueiden valikoima

Listatut tekniset tiedot kattavat laajan valikoiman johtimien kokoja, ja toimitetut tiedot sisältävät yksi- ja kolmijohdinrakenteet. Saatavuus, tuotantopituus ja johtimien konfiguraatio on vahvistettava vaadittujen eritelmien mukaisesti. Projektitilauksissa johdinmateriaali, poikkipinta-ala, sydänjärjestely, vaipan rakenne ja kaapelin pituus tulee ilmoittaa tiedustelussa selkeästi.

Ulko- ja suoraan haudatut asennusvaihtoehdot

Kaapeli voidaan toimittaa kaapelihyllyihin, tunneleihin, kaivantoihin ja suoraan haudattuihin sovelluksiin. Jos mekaanista lisäsuojaa tarvitaan, voidaan harkita panssaroitua rakennetta. Vaipan materiaali, maaperän olosuhteet, UV-altistus, kosteus, kemiallinen kosketus ja ulkoiset mekaaniset kuormitukset tulee tarkastella yhdessä sen sijaan, että valittaisiin kaapeli vain jännitteen mukaan.

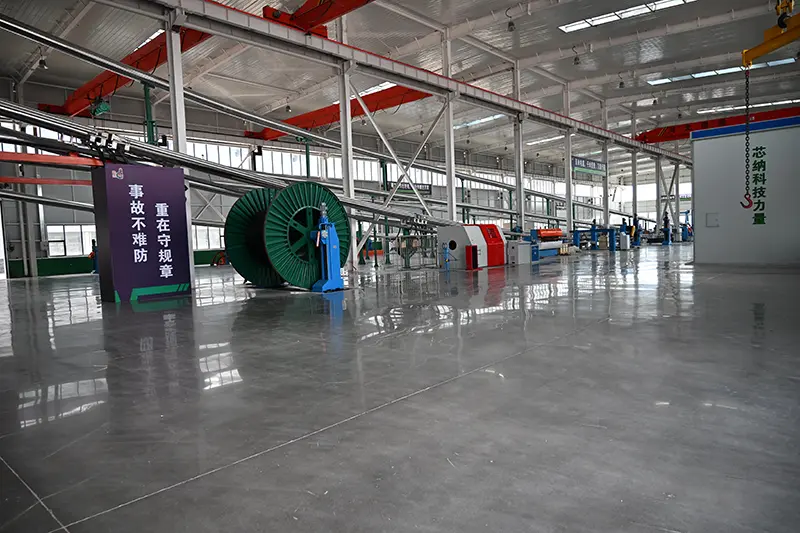

Tuotanto ja laaduntarkastus

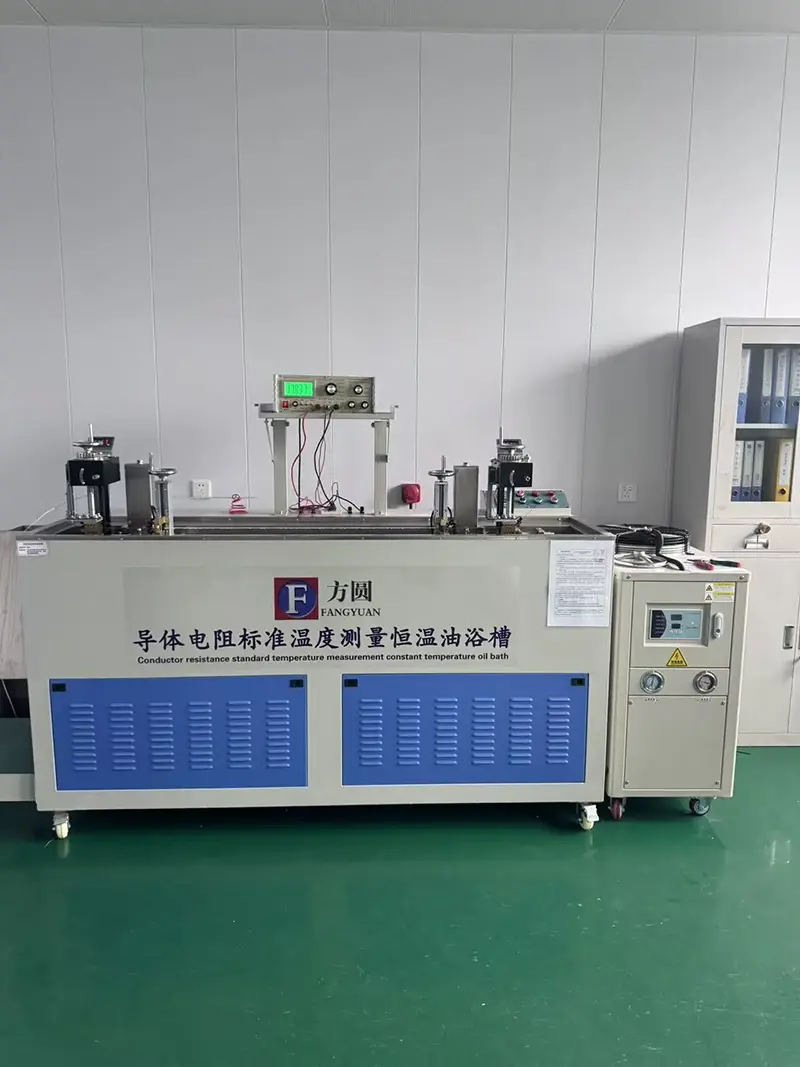

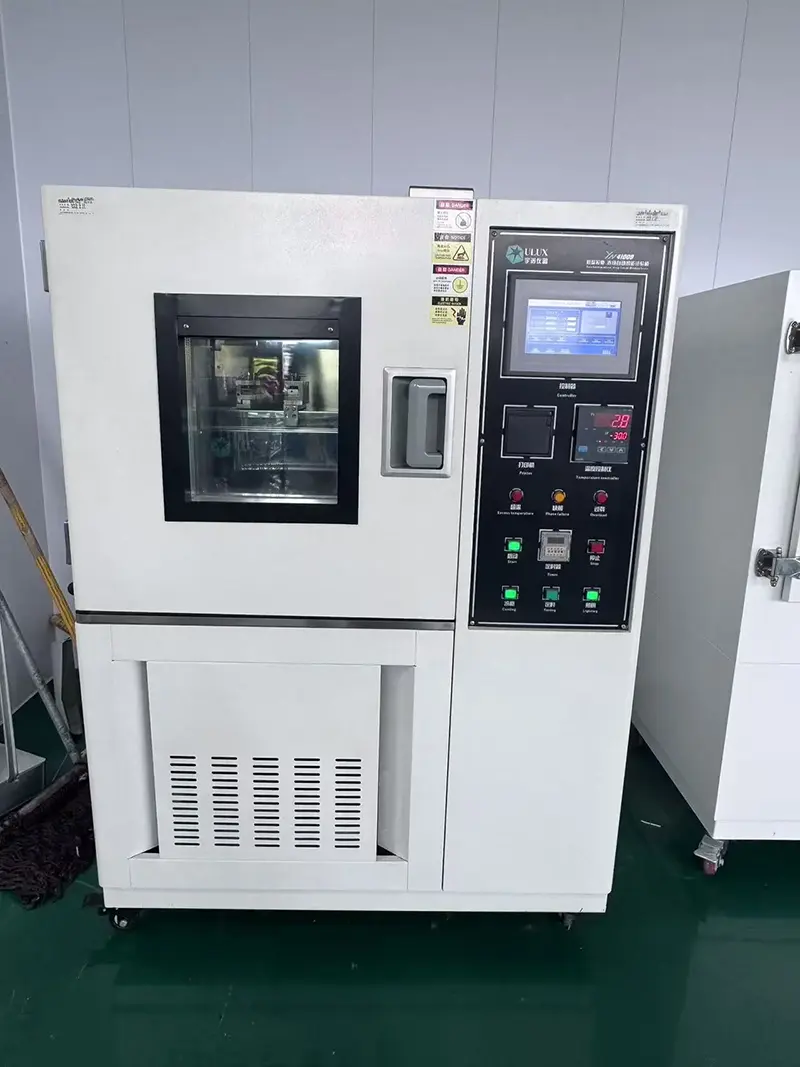

Qiancheng ylläpitää kaapelituotteiden tuotanto- ja testauskirjaa, ja tarkastukset kattavat asianmukaiset sähkö- ja mittavaatimukset valitun spesifikaation mukaisesti. Tilauksesta riippuen tarkastusdokumentaatio voi sisältää johtimen resistanssin, eristykseen liittyviä testejä, jännitekestävyystuloksia ja muita määritellyt testikirjat. Erän tunnistaminen tukee jäljitettävyyttä valmiin kaapelin ja sen tuotantodokumentaation välillä.

Tuotetiedot ja tekniset parametrit

Suunnittelu- ja valintanäkökohdat

Eristys ja sähkön luotettavuus

Keskijännitekaapelin valinta edellyttää eristyksen kunnon, sähkökentän ohjauksen ja projektiin sovellettavien sähköisten testausvaatimusten huomioimista. XLPE-eristys ja metallisuojausjärjestelmä toimivat yhdessä osana kaapelin eristysrakennetta. Kosteissa tai kemiallisissa tiloissa olevissa asennuksissa tulee myös vaipan materiaali ja ympäristönkestävyys tarkistaa sen sijaan, että luotaisiin pelkästään jännitteen nimellisarvoon.

Palonkestävyysvaatimukset

Rautateiden kauttakulkutilojen, maanalaisten tunneleiden, sairaaloiden ja muun suljetun infrastruktuurin paloturvallisuusvaatimukset voivat vaikuttaa vaipparakenteen valintaan. Jos halogeenivapaa vähäsavuinen kaapeli on määritelty, vaadittavat savu-, liekki- ja kaasupäästötestistandardit tulee vahvistaa projektin eritelmillä ennen tilaamista.

Kapellimestari valinta projektin olosuhteisiin

Kupari- ja alumiiniversioita tulee verrata käyttämällä todellisia sähkö- ja asennusparametreja. Tärkeitä tekijöitä ovat johtimen vastus, sallittu virta, jännitehäviö, kaapelin paino, reitin pituus, päätetapa ja asennuskustannukset. Teknisen taulukon ampaiteettiarvoja tulee käyttää yhdessä projektin todellisten asennusolosuhteiden kanssa, koska sallittu virta riippuu asennuksesta ja ympäristötekijöistä.

Näytteen, tuotannon ja tarkastuksen johdonmukaisuus

Projektihankinnoissa näytemäärittelyn tulee vastata lopullista tuotantospesifikaatiota johdinmateriaalin, poikkileikkausalan, sydämen kokoonpanon, eristyksen, vaipan ja nimellisjännitteen osalta. Erätarkastuspöytäkirjat tarjoavat käytännön viitettä valmiiden tuotteiden tarkistamiseen sovittujen teknisten vaatimusten mukaisesti ennen toimitusta.

Asiakirjat vientiä ja projektin hyväksymistä varten

Ulkomaisissa projekteissa vaadittavat tekniset asiakirjat tulee tunnistaa ennen tuotantoa. Sopimus- ja kohdevaatimuksista riippuen asiakirjapaketti voi sisältää tuotespesifikaatioita, testiraportteja, tarkastuspöytäkirjoja ja hankkeen tai sovellettavien määräysten edellyttämiä todistuksia. Kiinalainen ja englanninkielinen dokumentaatio voidaan laatia tilauksen edellyttämällä tavalla.

Asennusmenetelmät

Asennusmenetelmät ja rakennusohjeet

Qiancheng 8.7/15kV XLPE-eristetty virtakaapeli voidaan asentaa kaapelihyllyihin, kaapelitunneleihin, kaapelikaivoja ja putkia valitun rakenteen mukaan. Suoraa hautaamista voidaan harkita, jos maaperä ja mekaaniset olosuhteet ovat sopivat; panssaroitua rakennetta käytetään yleensä, kun tarvitaan lisäsuojausta.

Asennuksen aikana on noudatettava määritettyä vähimmäistaivutussädettä ja kaapeli on suojattava teräviltä reunoilta ja liialliselta vetovoimalta. Jos ympäristön lämpötila on alle 0 ℃, mukana toimitettu asennusvaatimus edellyttää kaapelin esilämmitystä yli 5 ℃ ennen asennusta. Yksijohtimista vaihtovirtakaapeleita ei saa asentaa erikseen teräsputkiin, koska indusoitunut pyörrevirtalämmitys voi vaikuttaa kaapelin toimintaan.

Sovellusskenaariot

Teollisuuden ja kaivosteollisuuden sähkönjakelu

Yleisiä sovelluksia ovat keskijännitesähkönjakelu kaivoksissa, kemiantehtaissa ja suurissa teollisuuslaitoksissa. Lopullinen rakenne tulee valita kuormituksen, asennusreitin, ympäristöaltistuksen ja vaaditun mekaanisen suojan tason mukaan.

Kaupunkien liikenne- ja yleishyödyllinen infrastruktuuri

Keskijännitteiset jakeluverkot rautatiekuljetuksissa ja maanalaisissa tunneleissa voivat vaatia muita paloturvallisuusnäkökohtia. Jos projektispesifikaatioissa vaaditaan savua ja halogeenittomia materiaaleja, vastaava vaipparakenne voidaan määrittää.

Sähkö- ja sähköasemaverkot

Kaapelia voidaan soveltaa uusiin sähköasemiin, verkkosaneeraukseen ja alueelliseen sähkönjakoon liittyviin keskijännitejakelu- ja siirtopiireihin. Johtimen koko ja asennustapa tulee sovittaa laskettuun kuormitukseen ja reittiolosuhteisiin.

Julkiset ja kaupalliset rakennukset

Sairaalat, kaupalliset kompleksit ja muut suuret rakennukset voivat käyttää keskijännitekaapelijärjestelmiä sisäiseen tai tulevaan sähkönjakoon. Palonkestävyys, reititystila, mekaaninen suojaus ja huoltoon pääsy on otettava huomioon yhdessä kaapelin rakennetta määritettäessä.

FAQ

K1: Mitä kaksinkertainen kuparinauhasuoja tekee keskijännitekaapelissa?

V: Kuparinauhasuoja on osa sähkökentän ohjaus- ja maadoitusjärjestelmää. Mukana toimitettujen eritelmien mukaan suojauksen kierrosluku on ≥25 %, kun taas osapurkaus- ja jännitteenkestotestejä voidaan käyttää valmiin kaapelin sähköisen kunnon tarkistamiseen sovellettavien vaatimusten mukaisesti.

Q2: Miksi XLPE:tä käytetään perinteisen PVC-eristeen sijaan tässä jänniteluokassa?

V: XLPE:llä on sähköiset ja lämpöominaisuudet, jotka tekevät siitä laajan käytön keskijännitekaapeleissa, mukaan lukien pienempi dielektrinen häviö ja kestävyys vesipuiden ikääntymistä vastaan. Todellinen eristyskyky tulee arvioida yhdessä kaapelin rakenteen, testitulosten ja asennusolosuhteiden kanssa.

Q3: Milloin halogeenitonta vähäsavuista versiota tulisi harkita?

V: Voidaan harkita, missä hankespesifikaatiossa korostetaan erityisesti savun muodostumista, halogeenipitoisuutta tai syövyttäviä palamistuotteita. Tämä on yleistä suljetussa tai tiheästi käytössä olevassa infrastruktuurissa. Sovellettava paloturvallisuusstandardi ja vaaditut testiasiakirjat tulee vahvistaa ennen tilaamista.

Q4: Voidaanko kaapeli asentaa kosteissa kaivoksissa tai kemiantehtaissa?

V: Se voidaan ottaa huomioon näissä ympäristöissä, kun valittu vaippa ja kaapelirakenne vastaavat todellisia olosuhteita. Kosteus, kemikaalialtistus, lämpötila, maaperän olosuhteet ja mekaaniset kuormitukset tulee tarkistaa valinnan aikana. Pelkästään XLPE-eristeen olemassaolo ei ratkaise kaapelin soveltuvuutta jokaiseen teollisuusympäristöön.

Q5: Milloin panssaroitu rakenne vaaditaan?

V: Panssaroitua rakennetta harkitaan yleensä silloin, kun kaapeliin voi kohdistua ylimääräisiä mekaanisia voimia, erityisesti suoraan upotetuissa asennuksissa. Kaapelihyllyille, tunneleille ja suojahaudoille panssaroimaton rakenne voi olla riittävä, kun asennusolosuhteet tarjoavat riittävän mekaanisen suojan.

Q6: Mitä johtimien kokoja ja kokoonpanoja on saatavilla?

V: Mukana toimitettu tekninen pöytä kattaa useita yksi- ja kolmijohdinkokoonpanoja erikokoisilla kupari- ja alumiinijohtimilla. Tarvittava johdinmateriaali, poikkipinta-ala, johtimien lukumäärä ja kaapelin pituus tulee varmistaa projektin kuormituslaskentaa ja asennustapaa vastaan.

Q7: Miten kupari- ja alumiinijohtimet tulisi valita?

V: Kuparia ja alumiinia tulee verrata virransiirtokapasiteetin, johtimen resistanssin, jännitehäviön, kaapelin painon, reitin pituuden, päätevaatimusten ja asennusolosuhteiden mukaan. Taulukon nykyiset arvot ovat viitearvoja ilmoitettuille asennusolosuhteille, eikä niitä tule käsitellä yleisarvoina jokaiselle projektille.

Q8: Mitä tulee tarkistaa ennen suoraan hautaamista asennusta?

V: Tarkista kaapelin rakenne, panssarivaatimukset, maaperän olosuhteet, hautausreitti, mekaaninen suojaus, taivutussäde ja sovellettava asennuslämpötila. Terävät esineet tulee poistaa kaapelin reitiltä, ​​ja asennuksessa tulee noudattaa projektin määrättyjä käsittely- ja testausmenettelyjä. Yksijohtimien vaihtovirtakaapeleiden järjestelyt metalliputkien sisällä tulisi myös tarkistaa liiallisen indusoidun kuumenemisen välttämiseksi.

Kun pyydät tarjousta, ilmoita nimellisjännite, johdinmateriaali, poikkipinta-ala, sydämen kokoonpano, kaapelin pituus, asennustapa ja sovellusympäristö. Näiden tietojen avulla kaapelin rakenne ja tekninen dokumentaatio voidaan verrata todellisiin projektin vaatimuksiin.
