12/20kV XLPE eristetty virtakaapeli

Maailmanlaajuiset suunnittelun ostajat voivat valita Qiancheng 12/20kV XLPE-eristetyn virtakaapelin, jonka toimittaa ammattimainen kiinalainen valmistaja. Halogeenitonta vähäsavuista räätälöintiä tuetaan 20 kV tehonjakelujärjestelmissä suurissa sähköasemissa ja uusien energiaprojekteissa.

Lähetä kysely

Tuotteen Kuvaus

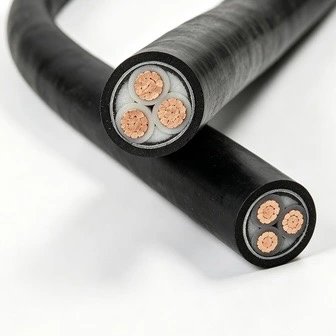

Qiancheng 12/20kV XLPE-eristetty tehokaapeli on tarkoitettu erilaisten 20kV keskijännitevoimansiirtojen uudis- ja saneerausprojekteihin. Se tarjoaa kaksi pääsarjaa: yksiytiminen ja kolmiytiminen kupariytiminen YJV ja alumiiniydin YJLV, valinnaisella LSZH-halogeenivapaalla vähäsavuisella vaipalla. Laajalti käytössä uuden energian ja sähköverkon infrastruktuurihankkeissa kotimaassa ja ulkomailla. Mitatut toimintatiedot ja projektitapaukset ovat tarkastettavissa.

12/20kV XLPE Insulated Power Cable

Tuotetiedot ja tekniset parametrit

Nimellinen johtimen poikkipinta-ala (mm²)	Eristeen paksuus (mm)	Vaipan paksuus (mm)	Arvioitu kaapelin ulkohalkaisija (mm)	Tasavirtaresistanssi Cu (Ω/km)	Tasavirtavastus Al (Ω/km)	Testijännite (kV/5 min)	Ampacity-Cu in Air (A)	Ampacity-Al in Air (A)	Ampacity-Cu suoraan haudatussa maaperässä (A)	Ampacity-Al suoraan haudatussa maaperässä (A)
1×35	5.5	2.0	27	≤0,524	≤0,868	42	170	135	180	135
1×50	5.5	2.0	29	≤0,387	≤0,641	42	205	160	215	160
1×70	5.5	2.0	30	≤0,268	≤0,443	42	260	200	265	200
1×95	5.5	2.0	32	≤0,193	≤0,320	42	315	245	315	240
1×120	5.5	2.0	34	≤0,153	≤0,253	42	360	280	360	270
1×150	5.5	2.0	35	≤0,124	≤0,206	42	410	320	405	305
1×185	5.5	2.5	38	≤0,0991	≤0,164	42	470	365	455	345
1×240	5.5	2.5	40	≤0,0754	≤0,125	42	555	435	530	400
1×300	5.5	2.5	43	≤0,0601	≤0,100	42	640	500	585	455
1×400	5.5	2.5	45	≤0,0470	≤0,0778	42	745	585	650	520
1×500	5.5	2.5	48	≤0,0366	≤0,0605	42	885	680	765	595
1×630	5.5	2.6	49	≤0,0283	≤0,0469	42	980	790	860	680
1×800	5.5	2.8	57	≤0,0221	≤0,0367	42	1100	910	950	765
1×1000	5.5	2.9	61	≤0,0176	≤0,0291	42	1230	1030	1040	850
1×1200	5.5	3.1	65	≤0,0151	≤0,0247	42	1320	1120	1100	910
3×35	5.5	3.0	57	≤0,524	≤0,868	42	140	110	155	120
3×50	5.5	3.0	60	≤0,387	≤0,641	42	165	130	180	140
3×70	5.5	3.0	63	≤0,268	≤0,443	42	210	165	220	170
3×95	5.5	3.5	67	≤0,193	≤0,320	42	255	200	235	210
3×120	5.5	3.5	71	≤0,153	≤0,253	42	290	225	260	235
3×150	5.5	3.5	74	≤0,124	≤0,206	42	330	255	300	260
3×185	5.5	3.5	78	≤0,0991	≤0,164	42	395	295	350	300
3×240	5.5	3.5	84	≤0,0754	≤0,125	42	455	345	435	345
3×300	5.5	4.0	89	≤0,0601	≤0,100	42	565	390	485	390
3×400	5.5	4.1	96	≤0,0470	≤0,0778	42	640	450	520	440

Edut vertaistuotteisiin verrattuna

Vahvempi XLPE-eristys, jolla on pitkäaikainen ikääntymisen esto

Tavallisiin kaapeleihin verrattuna siinä on alhainen eristyshäviö ja erinomainen vesipuun ikääntymisenkestävyys. Eristeen paksuuden toleranssia säädetään ±0,05 mm:n sisällä sähkökentän keskittymisen aiheuttamien rikkoutumisriskien välttämiseksi. Sen suunniteltu ulkokäyttöikä on jopa 40 vuotta.

Korkeatasoinen kaksikerroksinen metallisuojausjärjestelmä

Kilpikierrosnopeus ≥25 %. Se on läpäissyt tiukat suurjännitteen kestotestit, joiden osapurkaustaso on alle 10 pC. Se selviytyy sähköverkon kuormituksen vaihteluista ja vähentää huomattavasti odottamattomia sähkökatkoksia.

Valinnainen LSZH Halogeeniton, vähäsavuinen erikoissuojus

Vähäsavuiset, myrkyttömät ja korroosiovapaat savut paloolosuhteissa valonläpäisykyvyllä ≥70%. Saatavilla on täydellisiä IEC-testisertifikaatteja kiinaksi ja englanniksi julkisten projektien paloturvallisuushyväksynnän helpottamiseksi.

Joustavat kupari-alumiinijohdinratkaisut kustannusten hallintaan

Kupariydintyypit tarjoavat alhaisen linjahäviön lyhyiden etäisyyksien raskaan kuormituksen skenaarioissa. Alumiiniydin YJLV vähentää omapainoa 30 %, mikä vähentää tehokkaasti pitkän matkan voimansiirron kokonaiskustannuksia.

Itsenäinen koko prosessin laadunvalvonta ja erän jäljitettävyys

Yritys omistaa CNAS-akkreditoidun laboratorion. Täydelliset testivideot arkistoidaan jokaisesta Qiancheng 12/20kV XLPE-eristetyn virtakaapelin erästä. Kaapelit on kiinnitetty jäljitettävillä QR-koodeilla, ja asiakkaiden paikan päällä tapahtuva satunnaistarkastus on tuettu.

12/20kV XLPE Insulated Power Cable

Turvallisuussuorituskyky

Sähköturvallisuus

Vakaa eristerakenne kestää kosteuden aiheuttamaa hajoamista pitkäaikaisen käytön aikana. Se säilyttää vakaan eristysvastuksen myös kosteissa kaivos- ja kemiantehdasolosuhteissa ja vähentää oikosulkuvikoja.

Paloturvallisuussuorituskyky

Perinteiset paloa hidastavat versiot hillitsevät liekin leviämistä. Räätälöidyt halogeenittomat vähäsavuiset versiot eivät tuota erittäin myrkyllisiä syövyttäviä höyryjä tulipalossa, mikä takaa näkyvyyden henkilöstön evakuointikäytäville ja soveltuu tiheästi asutuille alueille.

Mekaanisen käytön turvallisuus

Panssaroidut tyypit kestävät suulakepuristusta ja kiviiskuja. Ulkovaippa on UV-kestävä ja happo-alkalikorroosionkestävä, mikä estää vaurioita ulko- ja maanalaisen asennuksen aikana ja eliminoi sähkövuotovaarat.

Sovellusskenaariot

Uuden energian voimaprojektit Pää

20 kV paikan päällä olevat voimansiirtolinjat aurinkosähkö- ja tuulivoiman tehostettaville sähköasemille.

Kaupunkien sähköverkkoinfrastruktuuri

Keskijännitteiset virtajohdot alueellisiin sähköasemiin ja kaupunkien sähköverkkojen päivittämiseen ja saneeraukseen.

Suuret teollisuus- ja kaivosyritykset

20 kV paikan päällä olevat sähkönjakelujärjestelmät kemiantehtaille ja suurille teollisuuspuistoille.

Kaupunkien julkinen infrastruktuuri Rautatieliikenne, maanalaiset kattavat tunnelit, suuret sairaalat ja kaupalliset kompleksit. Halogeenittomat vähäsavuiset tyypit ovat suositeltavia suljetuissa maanalaisissa tiloissa.

Asennus- ja asennustiedot

Asennusmenetelmät

Qiancheng 12/20kV XLPE-eristetty virtakaapeli voidaan asentaa kaapelihyllyille, kaapelikaivojen, tunneleiden ja suojakanavien päälle. Panssarityyppejä suositellaan kevyeen suoraan hautaamiseen löysään maaperään.

Keskeiset rakennushuomautukset

Esilämmitä kaapelit yli 5 ℃ ennen asennusta, kun ympäristön lämpötila on alle 0 ℃, jotta eriste ei halkeile matalassa lämpötilassa.

Pidä johdot loitolla terävistä reunoista ja kulmista, jotta vaippa ei naarmuunnu ja vesi pääse tunkeutumaan sisään, mikä laukaisee vesipuiden ikääntymisen.

Yksijohtimista vaihtovirtakaapeleita ei saa koskaan asentaa pelkästään teräsputkien sisään, jotta vältetään kaapelin vanhenemista kiihdyttävä pyörrevirtakuumeneminen.

12/20kV XLPE Insulated Power Cable

FAQ

Kysymys 1: Voiko 12/20 kV XLPE-eristetyn virtakaapelin kaksikerroksinen metallisuoja kestää sähköverkon kuormituksen vaihteluita?

V: Kaksikerroksinen metallisuojus on suunniteltu siten, että kierrosnopeus on ≥25 %, kun taas osittaista purkamista ohjataan alle 10 pC:n. Yhdessä korkeajännitteen kestävyystestauksen kanssa suojarakenne auttaa parantamaan sähköistä vakautta ja vähentämään eristykseen liittyvien vikojen riskiä käytön aikana.

Q2: Kuinka XLPE-eristys auttaa vähentämään vesipuiden ikääntymistä?

V: XLPE-eristyksessä on alhainen dielektrinen häviö ja vakaa sähköinen suorituskyky. Eristeen paksuustoleranssia säädetään ±0,05 mm:n sisällä tasaisen sähkökentän ylläpitämiseksi ja paikallisen jännityksen riskin vähentämiseksi. Oikeat asennuskäytännöt, mukaan lukien vaipan vaurioiden ja veden pääsyn estäminen, parantavat entisestään pitkän aikavälin luotettavuutta.

Kysymys 3: Voidaanko tätä kaapelia käyttää aurinkosähkö- ja tuulivoimaloissa?

V: Kyllä. Se soveltuu keskijännitevoimansiirtojärjestelmiin aurinko- ja tuulivoimaprojekteissa. Kuparijohdinversiot voidaan valita suurikuormitussovelluksiin, kun taas alumiinijohtimiset YJLV-versiot sopivat pitkille siirtomatkoille, joissa painon ja kustannusten hallinta ovat tärkeitä.

Kysymys 4: Mitä eroa on tavanomaisten paloa hidastavien ja halogeenittomien vähäsavuisten versioiden välillä?

V: Perinteiset paloa hidastavat kaapelit keskittyvät pääasiassa liekin leviämisen rajoittamiseen. Halogeenittomat vähäsavuiset versiot tarjoavat lisäetuja, kuten alhaisemman savupäästön, syövyttämättömien palamiskaasujen ja ≥70 %:n valonläpäisykyvyn, joten ne sopivat suljetuille alueille, kuten tunneleihin ja julkisiin tiloihin.

Q5: Kuinka kaapeli toimii kosteissa kaivoksissa ja kemiantehtaissa?

V: Vakaa eristysrakenne auttaa säilyttämään eristysvastuksen kosteissa olosuhteissa ja vähentää sähkövikojen mahdollisuutta. Panssaroidut versiot tarjoavat mekaanista lisäsuojaa ulkoista painetta ja iskuja vastaan vaativissa asennusympäristöissä.

Q6: Milloin panssaroidut ja ei-panssaroidut versiot tulisi valita?

V: Panssarittomia tyyppejä käytetään yleensä kaapelihyllyissä, kaivannoissa, tunneleissa ja suojaputkissa, joissa mekaaninen suoja on saatavilla. Panssaroituja tyyppejä suositellaan suoraan hautaamiseen tai alueille, joilla on suurempi mekaaninen rasitus, parantamaan kestävyyttä ulkoisia vaurioita vastaan.

Q7: Mitkä sovellukset sopivat alumiinijohtimille YJLV-versioille?

V: Alumiinijohdinversioita käytetään yleisesti pitkän matkan lähetysprojekteissa niiden pienemmän painon ja kustannusetujen vuoksi. Kuparijohdinversiot ovat suositeltavia sovelluksissa, jotka vaativat suurempaa johtavuutta tai keskitettyä kuormitusta.

Q8: Mitä varotoimia tarvitaan, kun kaapeli asennetaan matalissa lämpötiloissa?

V: Alle 0 ℃ lämpötiloissa on suositeltavaa esilämmittää kaapeli yli 5 ℃ ennen asennusta eristeen halkeilun riskin vähentämiseksi. Vältä liiallista taivutusta, teräviä reunoja ja mekaanisia vaurioita asentamisen aikana kaapelin suorituskyvyn ylläpitämiseksi.
