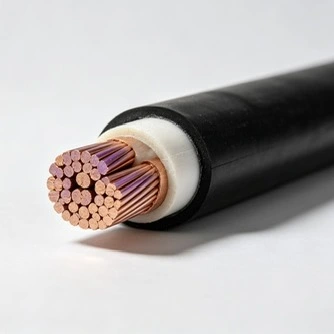

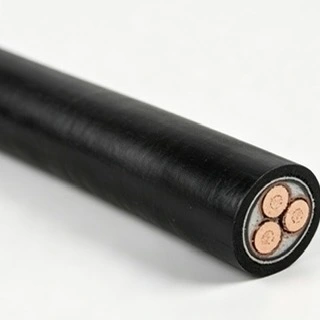

Kotimaisia ja kansainvälisiä infrastruktuuriprojekteja varten Qiancheng 6/10kV XLPE Insulated Power Cable on suunniteltu keskijännitesovelluksiin. Tuotetta on saatavana kupari- tai alumiinijohtimilla ja se voidaan määrittää erilaisiin johdinkokoihin ja asennusolosuhteisiin. Qiancheng ylläpitää tuotanto- ja testausrekisteriä tukeakseen erätason laadunvalvontaa ja tuotteiden jäljitettävyyttä.
|
Nimellinen johtimen poikkipinta-ala (mm²) |
Eristeen paksuus (mm) |
Vaipan paksuus (mm) |
Arvioitu kaapelin ulkohalkaisija (mm) |
Tasavirtaresistanssi Cu (Ω/km) |
Tasavirtavastus Al (Ω/km) |
Testijännite (kV/5 min) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
Ampacity-Cu suoraan haudatussa maaperässä (A) |
Ampacity-Al suoraan haudatussa maaperässä (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
XLPE-eristysjärjestelmä tarjoaa vakaan sähköeristyksen keskijännitteelle. Sen suorituskyky riippuu eristyksen laadusta, johtimen suunnittelusta, suojarakenteesta ja oikeasta asennuksesta. Kaapelin tekniset tiedot tulee valita nimellisjännitteen, käyttövirran, asennusympäristön ja sovellettavan kaapelistandardin mukaan.
Metallinen suojakerros tarjoaa hallitun sähköpolun eristetyn johtimen ympärille ja tukee yleistä eristysjärjestelmää. Asianmukainen suojaus, liitokset ja päätteet ovat tärkeitä sähköteknisen suorituskyvyn ylläpitämiseksi asennuksen jälkeen, erityisesti keskijänniteverkoissa.
Kupari- ja alumiinijohtimia on saatavana erilaisiin projektivaatimuksiin. Kupari tarjoaa paremman sähkönjohtavuuden, kun taas alumiinilla on pienempi tiheys ja se voi vähentää kaapelin painoa. Johtimen valinnassa tulee ottaa huomioon virtakapasiteetti, jännitehäviö, asennustila, kaapelin paino ja projektikustannukset pelkän johdinmateriaalin sijaan.
Listatut koot kattavat erilaiset kuormitusvaatimukset ja asennusolosuhteet. Lopullisen valinnan tulee perustua laskettuun käyttövirtaan, sallittuun jännitehäviöön, oikosulkukestävyysvaatimuksiin, ympäristöolosuhteisiin, asennustapaan ja sovellettaviin sähkösuunnitteluvaatimuksiin.
Maanalaisissa tunneleissa, sairaaloissa, rautatieliikennetiloissa ja muissa suljetuissa paikoissa kaapelien paloturvallisuusvaatimukset tulee vahvistaa sähkösuunnitteluvaiheessa. Halogeenittomat vähäsavuiset rakenteet voidaan määritellä, jos projekti vaatii pienempää savupäästöä ja vähemmän syövyttäviä kaasuja. Vaadittu rakenne on vahvistettava sovellettavan paikallisen standardin ja projektin spesifikaatioiden mukaan.
Pitkän matkan sähkönjakelussa kaapelin paino ja asennusolosuhteet voivat olla tärkeitä tekijöitä johtimen valinnassa. Alumiinijohtimet voivat vähentää kaapelin kokonaispainoa, kun taas kupari voidaan valita kohteisiin, joissa vaaditaan suurempaa johtavuutta tai kompaktimpaa johdinjärjestelyä. Lopullisen valinnan tulee perustua sähkölaskelmaan ja asennusolosuhteisiin.
Infrastruktuuri- ja vientiprojekteissa tuotantotiedot ja testidokumentaatio auttavat varmistamaan jäljitettävyyden valmistuksesta toimitukseen. Qiancheng ylläpitää eräkohtaisia tuotanto- ja testausasiakirjoja, jotka voivat tukea asiakkaan tarkastusta ja projektin laatudokumentaatiota tilausvaatimusten mukaisesti.
Vientiprojektit voivat vaatia tehdassertifikaatteja, tarkastuspöytäkirjoja, teknisiä eritelmiä ja muita tukiasiakirjoja. Asiakirjavaatimukset tulee vahvistaa ennen tuotantoa, jotta toimitetut asiakirjat vastaavat sopimusta, tarkastusmenettelyä ja kohdemarkkinoiden vaatimuksia.
Tuotetta voidaan käyttää 6/10kV keskijännitteisissä sähkönjakelujärjestelmissä teollisuuspuistoissa, kaivoslaitoksissa, kunnallisissa tunneleissa, rautatieliikenteen infrastruktuurissa, sairaaloissa ja kaupunkien sähköasemissa. Kaapelin rakenne ja johtimen koko tulee valita asennusympäristön ja sähkökuorman mukaan.
Kun ympäristön lämpötila on alle 0 ℃, asennuksen tulee noudattaa valmistajan määrittämää käsittelylämpötilaa. Jos esilämmitystä tarvitaan, kaapeli on saatettava yli 5 ℃:seen ennen asennusta. Vältä asennuksen aikana liiallista taivutusta, iskua ja kosketusta teräviin reunoihin, jotka voivat vahingoittaa vaippaa tai eristystä.
Kaapelin vaipat tulee suojata leikkauksilta, hankauksilta ja mekaanisilta iskuilta kuljetuksen ja asennuksen aikana. Maanalaisissa asennuksissa tarvitaan asianmukaisia tiivistys-, liitos- ja päätysmenetelmiä veden sisäänpääsyn rajoittamiseksi. Ilmoitettua taivutussädettä ja vetojännitystä tulee myös huomioida asennuksen aikana.
Yksijohtimista vaihtovirtakaapeleita ei saa reitittää yksitellen ferromagneettisten teräsputkien läpi, koska indusoituneet virrat voivat aiheuttaa ylimääräistä kuumenemista. Jos johtosuojaus vaaditaan, kaapelijärjestely tulee suunnitella sovellettavien sähköasennusvaatimusten mukaisesti.
Toimituspaketti voi sisältää tehdastodistukset, tarkastuspöytäkirjat, tekniset tiedot ja erän jäljitettävyystiedot tilausvaatimusten mukaisesti. Ulkomaisille projekteille voidaan laatia kiina-englanninkieliset dokumentaatiot tarvittaessa tullia, tarkastusta tai projektin luovutusta varten.
Erittelyn valintaa varten asiakkaat voivat toimittaa tarvittavan jännitetason, johdinmateriaalin, poikkipinta-alan, kaapelin pituuden, asennustavan ja käyttöolosuhteet. Qiancheng voi tarkistaa nämä vaatimukset ja toimittaa tilausta vastaavan tuotteen ja teknisen dokumentaation.
V: Se soveltuu teollisuuspuistojen, kaivoslaitosten, kuntien tunneleiden, rautatieliikenteen infrastruktuurin, sairaaloiden ja kaupunkien sähköasemien keskijännitesähkönjakelujärjestelmiin. Tietty rakenne tulee valita asennusympäristön, kuormitusvaatimusten ja sovellettavien standardien mukaan.
V: Halogeeniton vähäsavuinen rakenne voidaan määrittää projektin niin vaatiessa. Sen paloturvallisuusvaatimukset tulee vahvistaa sovellettavan kaapelistandardin, paikallisen palomääräyksen ja projektin spesifikaatioiden mukaisesti ennen tuotantoa.
V: Valinta riippuu virtakapasiteetista, jännitehäviöstä, johtimen koosta, kaapelin painosta, asennusolosuhteista ja projektin kustannuksista. Kuparia pidetään yleensä silloin, kun vaaditaan korkeampaa johtavuutta, kun taas alumiinia voidaan harkita, kun pienempi kaapelin paino on tärkeä projektitekijä.
V: Tuotannon laatua valvotaan materiaalitarkastuksen, valmistusprosessin valvonnan ja valmiiden tuotteiden testauksen avulla. Eräkohtaisia tuotanto- ja testiasiakirjoja ylläpidetään jäljitettävyyden ja asiakkaiden tarkastusvaatimusten tukemiseksi.
V: Asennuksen tulee noudattaa määritettyä vähimmäiskäsittelylämpötilaa ja valmistajan ohjeita. Kun ympäristön lämpötila on alle 0 ℃, esilämmitys yli 5 ℃ saattaa olla tarpeen ennen asennusta. Kaapeli tulee myös suojata liialliselta taipumiselta, iskuilta ja teräviltä reunoilta.
V: Tätä järjestelyä tulisi yleensä välttää, koska yksijohtiminen AC-kaapeli ferromagneettisen teräsputken sisällä voi tuottaa indusoituja virtoja ja lisälämpöä. Putkijärjestely ja kaapelien ryhmittely tulee suunnitella sovellettavien asennusvaatimusten mukaisesti.
