18/30kV XLPE eristetty virtajohto

Korkeajännitteisen sähkönjakelutekniikan projekteihin Qiancheng 18/30kV XLPE-eristetty virtakaapeli on ensisijainen valinta. Se täyttää 30 kV-luokan voimansiirto- ja jakeluprojektien rakennusvaatimukset.

Tuotetiedot ja tekniset parametrit -taulukko

Edut vertaistuotteisiin verrattuna

Johtava eristystekniikka

Käytössä on korkealaatuinen XLPE-silloitettu polyeteenieristys, joka on varustettu kolminkertaisella koekstruusiotuotantolinjalla ja online-laserpaksuuden mittauksella tasaisen eristeen paksuuden varmistamiseksi ja vesipuiden muodostumisen estämiseksi. Tavallisiin kaapeleihin verrattuna se tuottaa pienemmän dielektrisen häviön, ja sen suunniteltu käyttöikä ulkona on jopa 40 vuotta.

Optimoitu kaksikerroksinen suojarakenne

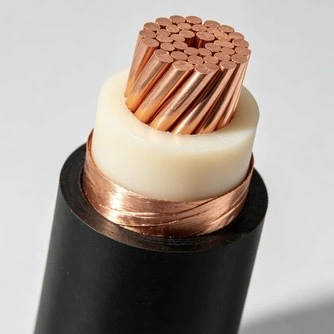

Kaksinkertainen kupariteippisuoja, kiertonopeus ≥25%. Se on läpäissyt tiukat jännitteenkesto- ja osapurkaustestit, ja se pystyy selviytymään suurista sähköverkon kuormituksen vaihteluista ja vähentämään odottamattomien rikkoutumisten ja sähkökatkosten riskejä.

Joustavat materiaalivaihtoehdot

Kupariytimisissä versioissa on pieni johtohäviö, mikä sopii lyhyen matkan raskaan kuormituksen sähköasemille. Alumiiniydin YJLV vähentää omapainoa 30 %, mikä vähentää tehokkaasti kokonaiskuljetus- ja asennuskustannuksia pitkän matkan voimansiirtoprojekteissa.

Täydellinen laadun jäljitysjärjestelmä

Jokainen Qiancheng 18/30kV XLPE-eristetyn virtakaapelin erä käy läpi riippumattoman testauksen ja testivideot arkistoidaan. Saatavilla on jäljitettävät QR-koodit. Asiakkaan paikan päällä tapahtuvaa satunnaistarkastusta tuetaan, jotta vältetään laatuerot näytteiden ja massatuotannon välillä.

Valinnainen LSZH-halogeeniton, vähäsavuinen versio

Halogeeniton vähäsavuinen variantti tuottaa vain vähän myrkytöntä savua palaessaan. Saatavilla on täydellisiä IEC-testisertifikaatteja sekä kiinaksi että englanniksi julkisten infrastruktuurihankkeiden paloturvallisuushyväksynnän helpottamiseksi.

Turvallisuussuorituskyky

Sähköturvallisuus

Ennen toimitusta suoritetaan tiukat suurjännitekestävyys- ja osapurkaustestit. Se toimii vakaasti kosteissa kaivoksissa ja kemiantehtaissa, mikä vähentää oikosulku- ja eristysvaurioiden riskiä.

Paloturvallisuussuorituskyky

Räätälöity halogeeniton vähäsavuinen versio on itsestään sammuva tulipalossa eikä vapauta syövyttäviä myrkyllisiä höyryjä, mikä varmistaa henkilöstön evakuoinnin tulipalotilanteissa ja sopii tiheästi asuttuihin suunnitteluprojekteihin.

Pitkäaikainen käyttöturvallisuus

Ikääntymisen kestävä ja UV-kestävä. Se kestää vaurioita ja ikääntymistä pitkäaikaisessa suoraan haudattuna tai ulkona, mikä vähentää huomattavasti määräaikaistarkastuksen ja kaapelin vaihdon kustannuksia.

Sovellusskenaariot

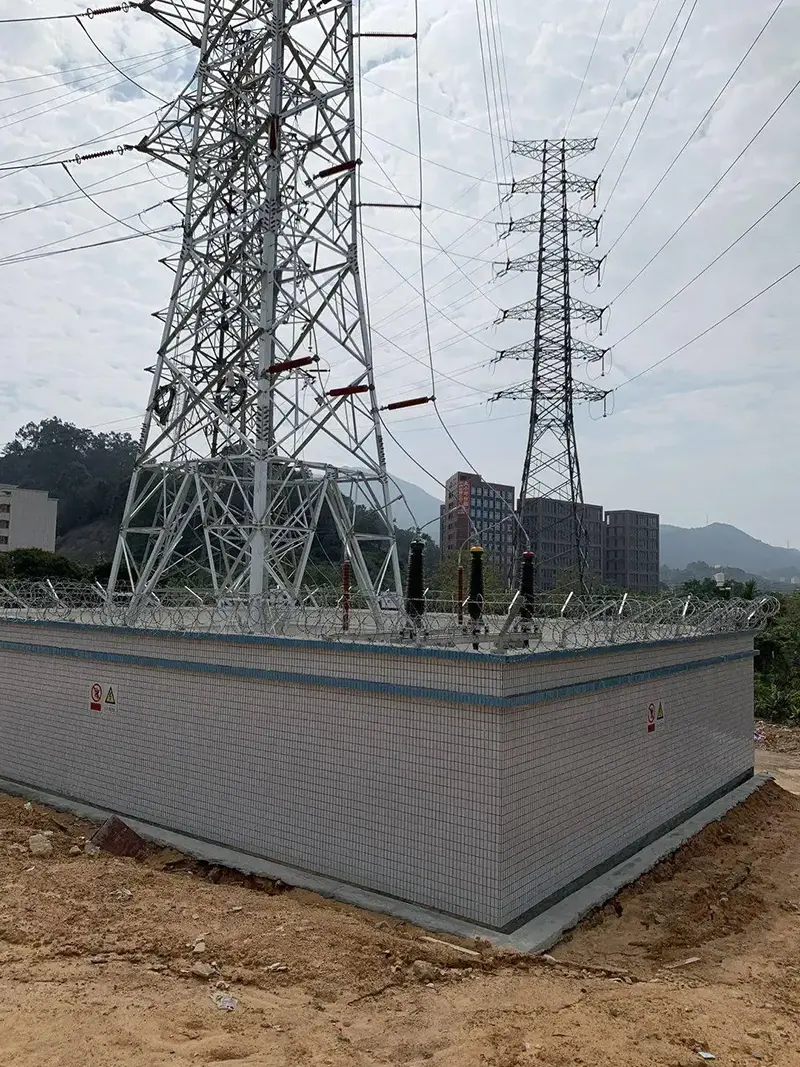

Kaupunkien sähköasemat, suuret teollisuuspuistot, kaivos- ja kemiantukikohdat, rautatieliikenne, maanalaiset kattavat tunnelit ja tukivoimalinjat uuden energian voimaloita varten.

Asennus- ja asennusvaatimukset

1. Asennusympäristön lämpötila ei saa olla alle 0 ℃. Kaapeleiden esilämmitys on suositeltavaa ennen rakentamista alhaisissa lämpötiloissa, jotta vältetään eristeen hauraat halkeiluvauriot.

2. Noudata tarkasti vähimmäistaivutussäteen määrityksiä. Pidä johdot loitolla terävistä reunoista ja kulmista, jotta vältytään vaipan naarmuuntumisesta ja veden pääsystä sisään, mikä voi laukaista eristeen vanhenemisen.

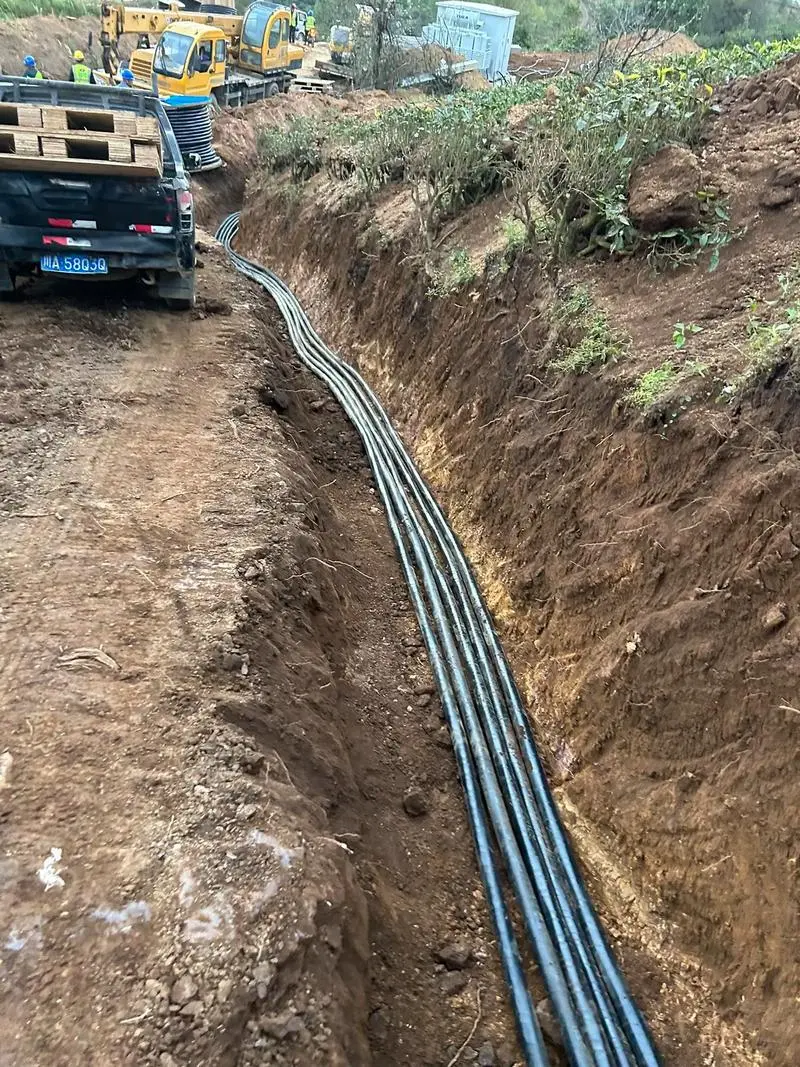

3. Hyväksyttäviä asennusmenetelmiä ovat kaapelihyllyjen reititys sisätiloissa, kaapelitunnelit, kaapelikaivannot, putkien asennus ja suora hautaaminen irtonaiseen maahan. Panssaroidut kaapelit kestävät lieviä mekaanisia ulkoisia voimia.

4.Yksijohtimia vaihtovirtakaapeleita ei saa vetää pelkästään teräsputkien sisään, jotta vältetään kaapelin vanhenemista kiihdyttävä pyörrevirtakuumeneminen.

FAQ

Q1: 18/30kV XLPE-eristetyn virtakaapelin eristyspaksuus on suhteellisen paksu. Miten tasainen paksuus säilyy tuotannon aikana?

V: Kolminkertaisen koekstruusion tuotantolinjaa, jossa on online-laserpaksuusmittaus, käytetään eristysmittojen seuraamiseen tuotannon aikana. Tämä auttaa säilyttämään tasaisen XLPE-eristeen paksuuden ja tukee vakaata dielektristä suorituskykyä. Ilmoitettu suunniteltu käyttöikä ulkokäyttöön voi olla 40 vuotta tietyissä käyttöolosuhteissa.

Q2: Mitä suojatoimintoa kaksoiskupariteippisuoja tarjoaa sähköverkon kuormituksen vaihteluissa?

V: Kuparinauhasuojan määritetty kierrosluku on ≥25 %. Suojausjärjestelmä yhdessä jännitteenkesto- ja osapurkaustestauksen kanssa auttaa ohjaamaan sähkökenttää ja tukee eristyskykyä voimajärjestelmän käyttökuormituksen muuttuessa.

Kysymys 3: Miten kupari- ja alumiiniydinversiot tulisi valita pitkän matkan sähköasemaprojekteihin?

V: Kupariydinrakennetta harkitaan yleisesti, kun vaaditaan parempaa johtavuutta ja raskaan kuorman siirtoa lyhyemmillä etäisyyksillä. Alumiiniydin YJLV-rakennetta voidaan harkita pidemmillä siirtoreiteillä, joissa pienempi kaapelin paino on tärkeä tekijä. Lopullisessa valinnassa tulee ottaa huomioon myös virtakapasiteetti, jännitehäviö, asennusolosuhteet ja kaapelin kokonaispituus.

Q4: Kuinka kaapeli toimii kosteissa korkeajänniteympäristöissä, kuten kaivoksissa ja kemiantehtaissa?

V: Asiaankuuluvat suurjännitekestävyys- ja osapurkaustestit suoritetaan sovellettavien vaatimusten mukaisesti. XLPE-eristys toimii sähköeristyksenä, kun taas kaapelin rakenne tulee valita kosteusaltistuksen, lämpötilan, kemikaalien kosketuksen ja muiden kaivosten tai kemiallisten laitosten olosuhteiden mukaan.

Q5: Mitä tulee ottaa huomioon pitkäaikaisessa suoraan haudatussa ja ulkoasennuksessa?

V: Kaapelirakenne kestää ikääntymistä ja UV-altistumista, kun taas panssaroidut versiot tarjoavat mekaanista lisäsuojaa asennusolosuhteisiin, joissa kaapeli saattaa altistua ulkoisille voimille. Suoraan haudattuna tai ulkona käytettäessä vaipan tyyppi, maaperän olosuhteet, altistuminen auringonvalolle ja mekaaninen suojaus tulee tarkistaa ennen asennusta.

Q6: Mitä tulee ottaa huomioon taivutettaessa kaapelia asennuksen aikana?

V: Määritettyä vähimmäistaivutussädettä tulee noudattaa koko asennuksen ajan. Teräviä reunoja, liiallista taivutusta ja pakotettua vetämistä tulee välttää vaipan vahingoittumisen estämiseksi. Oikea käsittely on erityisen tärkeää suurjännitekaapelijärjestelmissä, koska mekaaniset vauriot voivat vaikuttaa eristysjärjestelmään ja sen pitkäaikaiseen suorituskykyyn.

Kysymys 7: Milloin halogeeniton vähäsavuinen versio on parempi kuin tavanomaisen vaippatyypin?

V: Halogeeniton vähäsavuinen versio on tarkoitettu rajoittamaan savua ja syövyttäviä halogeeneja sisältäviä päästöjä palamisen aikana. Sitä voidaan harkita tiheästi asutussa tai suljetussa infrastruktuurissa, mukaan lukien rautatieliikenteen tilat ja maanalaiset tunnelit, joissa savu- ja palonkestovaatimukset ovat tiukemmat.

Q8: Mitä varotoimia vaaditaan, kun kaapeli asennetaan matalissa lämpötiloissa?

V: Suositeltu asennusympäristön lämpötila ei saa olla alle 0 ℃, ellei soveltuva asennusohje toisin määrää. Jos vaaditaan alhaisen lämpötilan asennusta, on noudatettava asianmukaisia ​​esilämmitystoimenpiteitä eristeen hauraiden vaurioiden vähentämiseksi. Yksijohtimien vaihtovirtakaapeleiden asennuksen teräsputkien sisään tulee myös noudattaa sovellettavia vaatimuksia liiallisen pyörrevirtakuumenemisen välttämiseksi.
