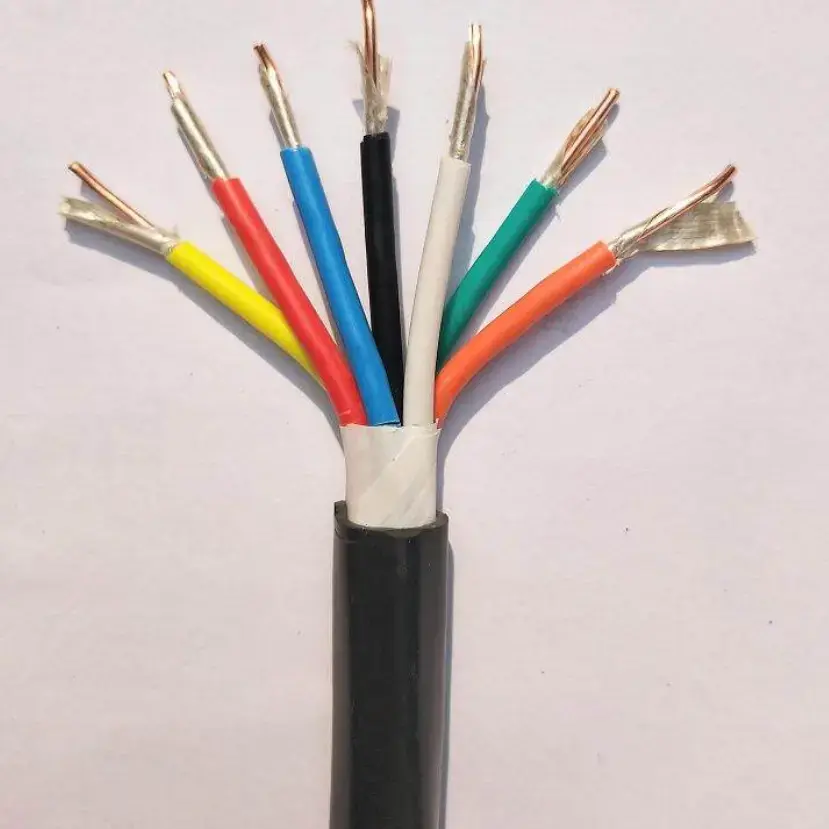

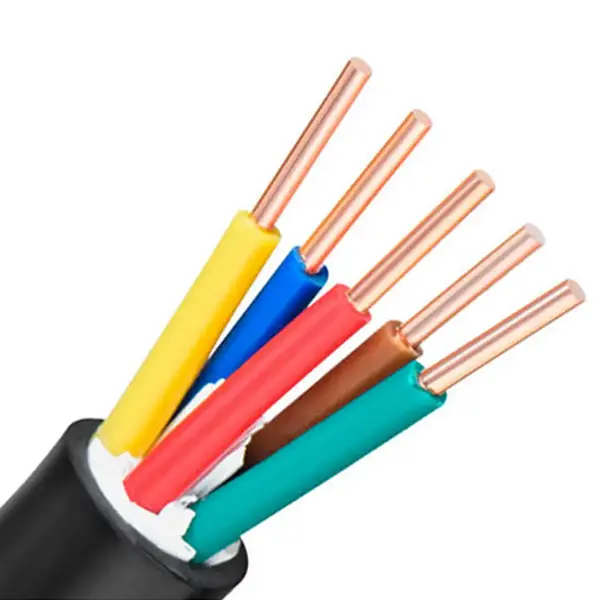

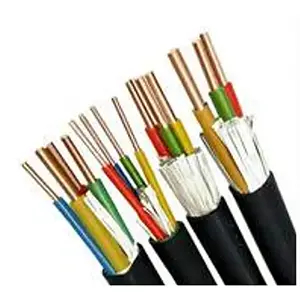

Kupari PVC-palonkestävä ohjauskaapeli

Perustuotteen malli: N-KVV (NH-KVV).

Kuparinen PVC-palonkestävä ohjauskaapeli yhdistää kuparijohtimen, kiilleteipillä olevan palonkestävän kerroksen ja PVC-eristeen ja -suojuksen ohjaus- ja apupiireihin, jotka vaativat palonkestävän kaapelirakenteen. 450/750 V kaapeli on tarkoitettu sovelluksiin, joissa piirin jatkuvuuden ylläpitäminen tietyn ajan paloaltistuksen aikana on osa järjestelmän suunnittelua. Johdinrakenteesta riippuen kaapeli voidaan konfiguroida luokan 1 tai luokan 5 kuparijohtimilla.

Kiilleteippi muodostaa keskeisen palonkestävän kerroksen johtimen ympärille, kun taas joustavat johdinvaihtoehdot helpottavat kaapelin reititystä kaapelihyllyjen, ohjauskaappien ja laiteliitäntöjen läpi. Teknisten tietojen valinnassa tulee ottaa huomioon johtimen poikkileikkaus, johtimien määrä, asennusolosuhteet ja koko sähköjärjestelmän palonkestävyysvaatimukset.

Tuotetiedot Mitat ja teknisten parametrien taulukko

Palonkestävä rakenne ja kaapelisuunnittelu

Mica-Tape tulenkestävä kerros

Kiilleteippi on sijoitettu johtimen ympärille pääasiallisena palonkestävänä komponenttina. Palossa tämän kerroksen tarkoituksena on ylläpitää sähköeristystä määritellyissä testiolosuhteissa ja auttaa säilyttämään piirin jatkuvuus vaaditun ajan. Todellinen palonkestävyysluokitus on vahvistettava projektin soveltuvien tuotespesifikaatioiden ja testimenetelmän mukaan.

Kuparijohtimen vaihtoehdot

Johdinrakenne voi perustua luokan 1 tai luokan 5 kupariin vaaditun kaapelikonfiguraation mukaan. Teknisessä taulukossa on johtimien määrä, poikkileikkaus ja 20 ℃ DC resistanssiarvot, joten sähköiset parametrit voidaan tarkistaa ennen spesifikaation vahvistamista.

PVC eristys ja vaippa

PVC muodostaa ensisijaisen eristyksen johtimen ympärillä ja edistää kaapelin yleistä mekaanista suojausta. Ilmoitettu eristeen paksuus muuttuu nimellispoikkileikkauksen mukaan, joten kaapelin erittely tulee valita yhdessä tarvittavan johdinkoon ja asennusolosuhteiden kanssa.

Kuinka kaapeli sopii palosuojausjärjestelmiin

Kupari PVC-palonkestävä ohjauskaapeli on tarkoitettu piireihin, joissa ohjaus-, hälytys-, valvonta- tai aputoiminnot saattavat joutua olemaan käytettävissä palotapahtuman aikana tietyn ajan. Tyypillisiä piirejä ovat palosuojauksen ohjauskaapit, savunpoistolaitteet, palopumput ja muut sähköisesti ohjatut järjestelmät.

Palonkestävää toimintoa tulee pitää osana koko piirisuunnittelua. Kaapelien reititys, tukimenetelmä, liitetyt laitteet, asennusympäristö ja vaadittu palonkestävyysluokitus voivat kaikki vaikuttaa järjestelmän lopulliseen suorituskykyyn.

Sovellusskenaariot

1. Palontorjuntatekniikka: Palonsuojakytkennän ohjauskaapit, palohälytysjärjestelmät, savunpoistopuhaltimet ja palovesipumppujen ohjauspiirit.

2. Voimalaitokset: Sähköiset ohjauskaapit, generaattorisarjojen toissijaiset ohjausjohdot ja ohjaus- tai signaalijohdot sähkönjakelutiloissa.

3. Metallurginen teollisuus: Automaattiset käyttökonsolit ja ohjauspiirit tuotantolinjan laitteistoille metallurgisissa työpajoissa.

4. Rakennusrakennus: Kellarin konehuoneet, keskusilmastointijärjestelmät ja hissien palosuojauksen ohjausjärjestelmät.

5. Yleinen toimiala: Jätevedenkäsittelylaitteet, kuivaustuotantolinjat ja työstökoneita tukevat ohjauspiirit, joissa vaaditaan palonkestävää rakennetta.

Käytännön valintaperusteita

1. Johtimen poikkileikkaus

Vaadittu poikkileikkaus tulee määrittää sähkökuorman, piirin toiminnan, sallitun johtimen resistanssin ja sovellettavien asennusvaatimusten perusteella. Saatavilla olevat tiedot kattavat nimellispoikkileikkaukset 0,5 mm² - 6 mm².

2. Ydinmäärä

Sydänmäärän tulee vastata kuljetettavien ohjaus-, hälytys-, valvonta- ja apupiirien määrää. Taulukossa luetellaan suositellut ydinkokoonpanot 61 ytimeen asti, ja mukautetut ydinmäärät ovat saatavilla toimitettujen eritelmien mukaan.

3. Joustavuus ja asennusreitti

Jos kaapeleiden on kuljettava kytkentäkaappien, hyllyjen tai laiteliitäntöjen läpi, johtimien rakennetta ja sallittuja taivutusolosuhteita on tarkasteltava yhdessä. Vaadittu taivutussäde on vahvistettava soveltuvan kaapelin spesifikaation perusteella sen sijaan, että se oletetaan pelkän johdintyypin perusteella.

4. Palonkestävyysvaatimukset

Palonkestävät kaapelit tulee valita vaaditun testin keston, paloaltistusolosuhteiden ja järjestelmästandardin mukaan. Kaapelia ei tule määritellä vain termillä "palonkestävä"; vaadittu suorituskykyluokitus ja sitä tukevat testiasiakirjat on myös vahvistettava.

Laatu ja tekninen tarkastus

Projektihankinnoissa tärkeimpiä tarkastuskohteita ovat johtimen materiaali ja rakenne, nimellinen poikkileikkaus, johtimen vastus, kiilleteippikokoonpano, PVC-eristeen paksuus ja valmiin kaapelin mitat. Nämä mitattavissa olevat ominaisuudet tarjoavat käytännön perustan verrattaessa toimitettua kaapelia sovittuun tekniseen erittelyyn.

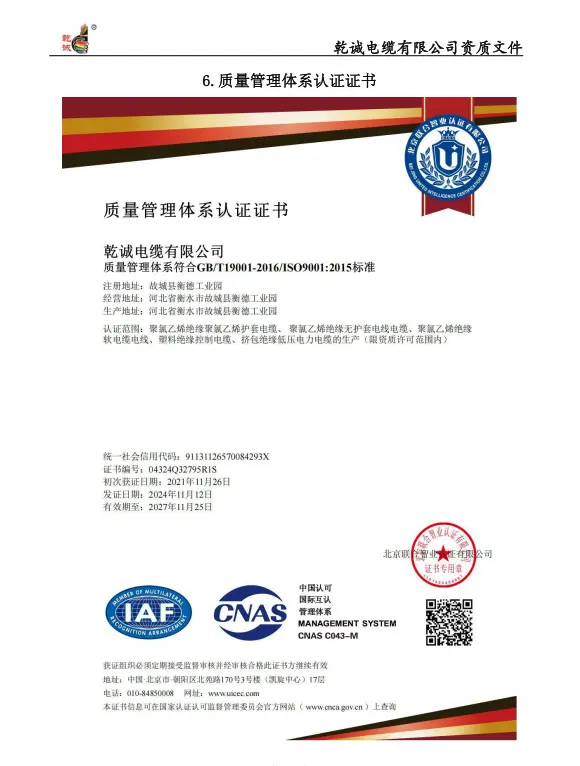

Vienti- tai suunnittelutilauksia varten Qiancheng voi koordinoida vaaditut tuotedokumentaatiot kaapelin eritelmien ja projektivaatimusten mukaisesti. Jos vaaditaan erityinen palonkestävyystestiraportti, -todistus tai tarkastusasiakirja, se tulee tunnistaa ennen tilausvahvistusta, jotta soveltuvaa dokumentaatiota voidaan verrata todelliseen kaapelikokoonpanoon.

FAQ

Mikä on tämän kuparisen PVC-palonkestävän ohjauskaapelin nimellisjännite?

Nimellisjännite on 450/750V. Se on tarkoitettu ohjaus-, valvonta- ja apupiireihin, joissa vaaditaan määriteltyä palonkestävää rakennetta.

Mikä materiaali tarjoaa palonkestävän toiminnon?

Kiilleteippiä käytetään tulenkestävänä kerroksena johtimen ympärillä. Sen tehtävänä on auttaa ylläpitämään sähköeristystä ja piirien jatkuvuutta määritellyissä palotestiolosuhteissa.

Mitkä johtimien koot tekniset tiedot kattavat?

Taulukko kattaa nimellispoikkileikkaukset 0,5–6 mm², vastaavat johdinkokoonpanot, PVC-eristeen paksuus ja 20℃ DC-johtimen resistanssiarvot.

Kuinka monta ydintä voidaan konfiguroida?

Listatut ytimen suositellut numerot ovat 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 ja 61. Räätälöidyistä ydinmääristä voidaan keskustella projektispesifikaatioiden mukaan.

Missä tätä kuparista PVC-palonkestävää ohjauskaapelia voidaan käyttää?

Sitä voidaan käyttää palosuojauksen ohjausjärjestelmissä, voimalaitosten ohjauspiireissä, metallurgisissa laitteissa, rakennusten mekaanisissa ja sähköjärjestelmissä, jätevedenkäsittelylaitteissa ja muissa teollisuuden ohjaussovelluksissa, joissa vaaditaan palonkestävää kaapelirakennetta.

Mitä tietoja projektitarjouksesta tulee antaa?

Erittelyn vahvistamiseksi on hyödyllistä ilmoittaa vaadittu malli, johtimen poikkileikkaus, johtimen määrä, kaapelin pituus, asennusympäristö, palonkestävyysvaatimukset ja kaikki vaaditut tekniset asiakirjat tai tarkastuspöytäkirjat.
