Kupari PVC-ohjauskaapeli

Perustuotteen malli: KVV

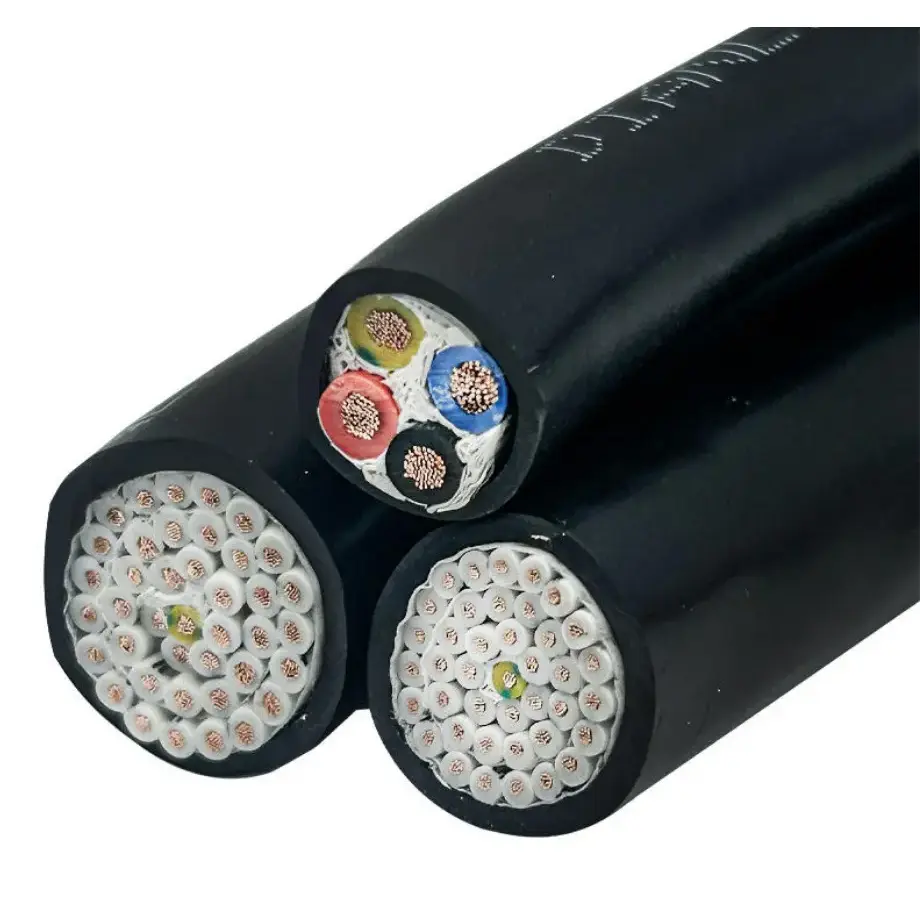

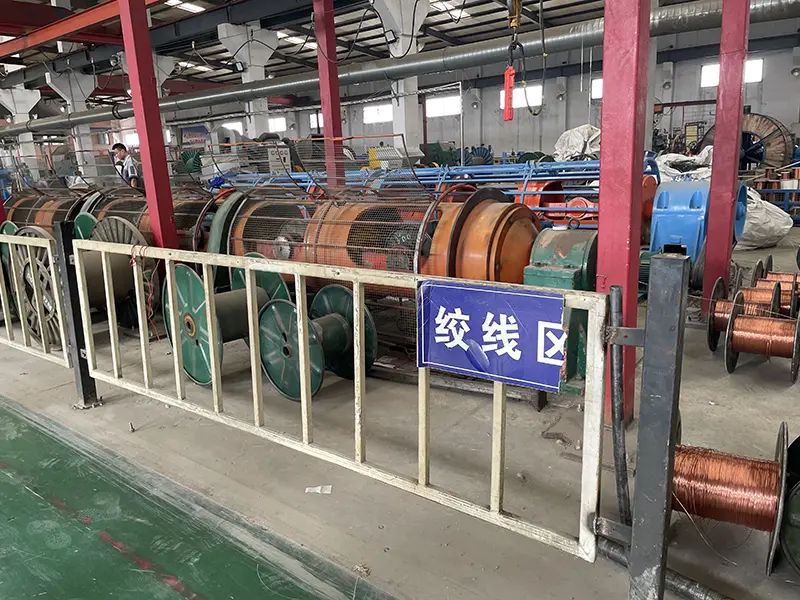

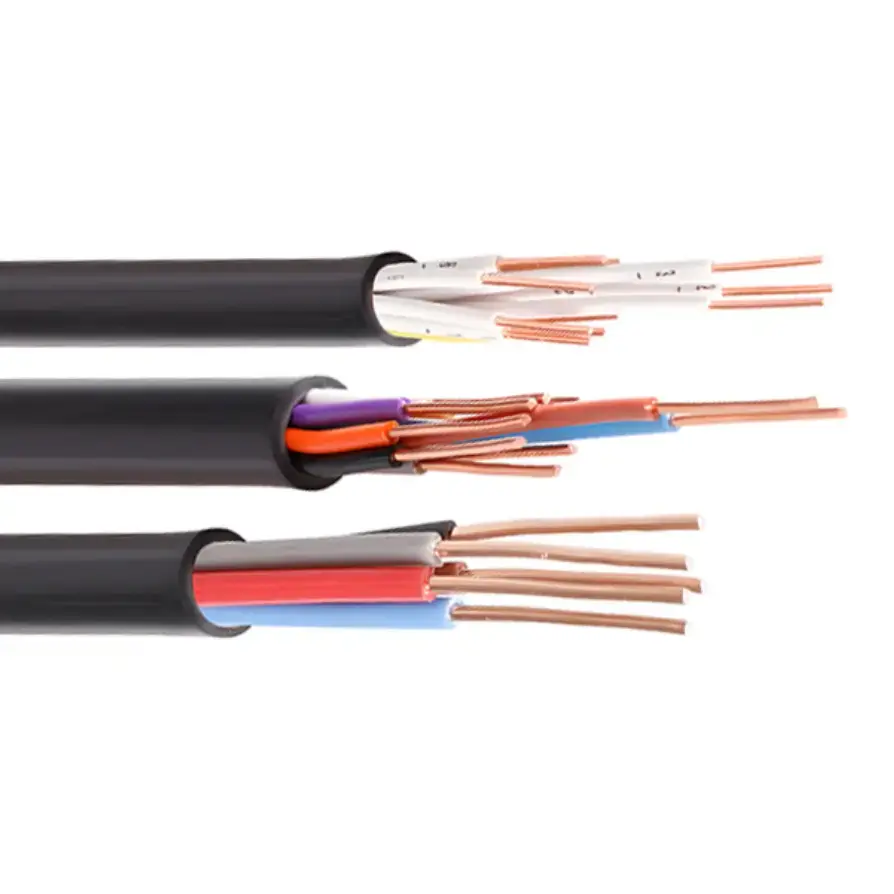

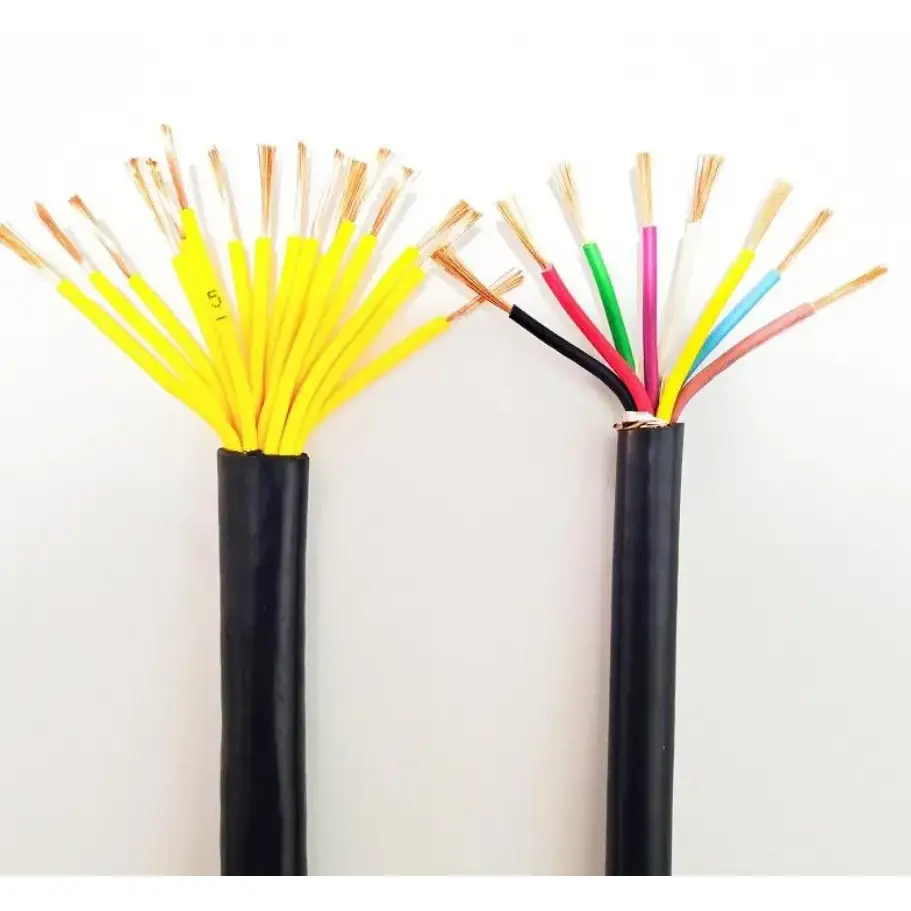

Kupari-PVC-ohjauskaapeli yhdistää erittäin puhtaan hapettoman kuparijohtimen PVC-eristyksellä ja suojavaipan pienjänniteohjaukseen, valvontaan ja apupiireihin. KVV-rakenne on tarkoitettu kiinteään johdotukseen, jossa useita ohjaussignaaleja tai sähköisiä toimintoja täytyy reitittää saman kaapelin kautta. Johtimen koko, sydämen määrä, suojaus ja panssarointi voidaan valita laitekokoonpanon ja asennusympäristön mukaan.

Teollisuusautomaatioon, sähkölaitteisiin ja rakennusten ohjausjärjestelmiin tämä kaapeli tarjoaa käytännöllisen monijohdinjohdotusvaihtoehdon ohjauskaappien, kenttälaitteiden, moottoreiden, antureiden ja muiden apupiirien liittämiseen. Sovellettava spesifikaatio tulee vahvistaa piirin jännitteen, johtimen poikkileikkauksen, johtimien lukumäärän, asennusmenetelmän ja ympäristöolosuhteiden perusteella eikä pelkästään johtimien lukumäärän perusteella.

Tuotetiedot Mitat ja teknisten parametrien taulukko

Rakenne ja sähköiset ominaisuudet

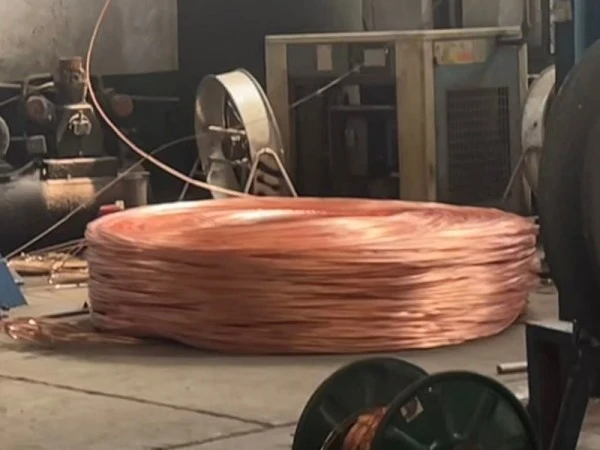

Kuparijohdin ohjaus- ja apupiireihin

Johdin on määritelty erittäin puhtaaksi hapettomaksi kupariksi, jonka poikkileikkausvaihtoehdot ovat 0,5 - 10 mm². Ohjaussovelluksissa johtimen koon tulee vastata kytkettyä kuormaa, ohjausjännitettä, sallittua jännitehäviötä ja asennusetäisyyttä. Saatavilla olevan 2–61 ytimen sydänvalikoima mahdollistaa myös useiden ohjaus- tai valvontapiirien yhdistämisen yhteen kaapeliin.

PVC eristys ja vaippa

PVC tarjoaa ensisijaisen sähköeristyksen ja ulkoisen suojan vakio-KVV-rakenteelle. Luettelo maksimi pitkäaikaiskäyttölämpötila on 70 ℃, kun taas taulukossa on ilmoitettu asennusympäristön lämpötila vähintään 0 ℃. Näiden rajojen ulkopuolella olevat asennusolosuhteet edellyttävät soveltuvan kaapelin rakenteen ja materiaalilaadun vahvistamista sen sijaan, että vain muutetaan asennustapaa.

Suojaus- ja panssarointivaihtoehdot

Vaihtuvataajuisten laitteiden, moottoreiden tai muiden sähkölähteiden läheisyyteen asennetut ohjauspiirit saattavat vaatia lisäsuojausta. KVVP- ja KVVRP-kokoonpanoissa voidaan käyttää punottua suojausta määritetyllä peittonopeudella, kun taas KVVP2 käyttää kuparinauhakäärettä. Kun mekaaninen suojaus on etusijalla, KVV22-rakenne lisää kaksinkertaisen teräsnauhapanssaroinnin. Nämä kokoonpanot tulee valita häiriölähteen, mekaanisen altistuksen ja asennusreitin mukaan.

Asennusolosuhteet, jotka vaikuttavat kaapelin valintaan

Asennusmenetelmällä on suora yhteys projektin vaatimaan kaapelirakenteeseen. Teknisessä taulukossa lueteltujen ei-panssaroitujen kaapelien taivutussäde on vähintään 6 kertaa kaapelin ulkohalkaisija, kun taas panssaroidut tai kuparinauhalla suojatut rakenteet vaativat vähintään 12 kertaa ulkohalkaisijan. Määritellyn taivutussäteen säilyttäminen auttaa estämään liiallisen mekaanisen rasituksen eristykseen ja kaapelirakenteeseen asennuksen aikana.

Suoraa hautaamista varten ilmoitettu minimisyvyys on 0,7 m lisäsuojalla ulkoisia mekaanisia vaurioita vastaan. Kun useita kaapeleita asennetaan rinnakkain, tulee säilyttää riittävä lämmönpoistotila. Nämä tiedot ovat erityisen tärkeitä, kun samaa ohjauskaapelin eritelmää käytetään eri asennusalueilla.

Sovellusskenaariot

Teollisuusautomaatio: Kuparista PVC-ohjauskaapelia voidaan käyttää PLC-ohjauskaapeissa, tuotantolinjan laitteissa, koneen ohjauspiireissä ja apusignaalijohdoissa, joissa on kytkettävä useita pienjänniteohjaustoimintoja.

Mekaaniset ja sähkölaitteet: Käytetään pumppuihin, puhaltimiin, kompressoreihin, työstökoneisiin, jäähdytyslaitteisiin ja muihin sähkökoneisiin liittyviin ohjaus- ja takaisinkytkentäpiireihin.

Rakennus- ja kunnallisjärjestelmät: Käytetään rakennusautomaatiossa, hissien ohjauksessa, palontorjuntalaitteissa, katuvalojen ohjauksessa ja vesihuolto- tai viemäröintijärjestelmissä, joissa kaapelin tekniset tiedot vastaavat soveltuvia piirivaatimuksia.

Uudet energialaitteet: Voidaan käyttää apuohjaus- ja valvontapiireissä aurinkosähkölaitteiden, energian varastointijärjestelmien ja latausinfrastruktuurin ympärillä, kun jännite, lämpötila ja asennusolosuhteet ovat soveltuvien eritelmien mukaisia.

Kuljetus ja varastointi: Sovelletaan kuljetusjärjestelmien, varastolaitteiden ja muiden sähkökäyttöisten logistiikkajärjestelmien ohjauspiireihin. Suojattuja tai panssaroituja rakenteita voidaan harkita, jos häiriö tai mekaaninen altistuminen vaatii lisäsuojaa.

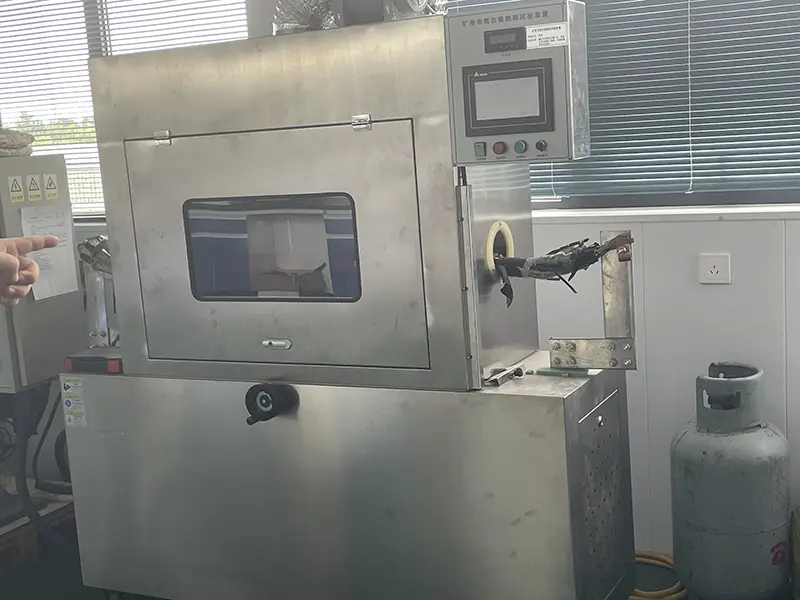

Laadun ja spesifikaation tarkastus

Teknisten hankintojen tai projektispesifikaatioiden osalta kupari-PVC-ohjauskaapeli tulee verrata mitattavissa oleviin parametreihin sen sijaan, että luottaisi vain yleisiin tuotekuvauksiin. Olennaisia ​​seikkoja ovat johtimen materiaali, poikkipinta-ala, sydämen määrä, eristysvastus, jännitteenkestävyys, taivutussäde ja valittu suoja- tai panssarirakenne.

Mukana toimitetuissa teknisissä tiedoissa GB/T 9330-2020 mainitaan vertailustandardina ja annetaan nimellisjännite-, resistanssi-, eristys- ja asennusvaatimukset. Vientiprojekteissa vaadittu IEC-standardi, testidokumentaatio ja kohdemarkkinoiden vaatimukset tulee vahvistaa erikseen ennen tuotantoa. Jos vaaditaan suojattua, panssaroitua tai palonkestävää rakennetta, myös tarkka malli tulee ilmoittaa ostoselosteessa.

Kuinka valita sopiva spesifikaatio

Aloita piirin sähköisestä toiminnasta ja määritä, kuljettaako kaapeli ohjaus-, valvonta-, takaisinkytkentä- vai apusignaaleja. Vahvista sitten tarvittava johtimen poikkileikkaus ja sydämen määrä. Jos projektissa on sähköisiä häiriöitä, harkitse suojattua rakennetta; paljailla reiteillä, joilla mekaaninen suojaus on tärkeää, panssaroitu versio voi olla sopivampi.

Suuremmissa ohjausjärjestelmissä lisäytimien varaaminen voi tarjota kapasiteettia tulevia piirimuutoksia varten. Taulukossa on 10–20 % varasydänehdotus, kun taas poikkileikkauksen valinta tulee tarkistaa todellisen kuormituksen, piirin pituuden, jännitehäviön ja asennusolosuhteiden perusteella. Suurempaa johdinta ei pidä valita pelkästään siksi, että projektissa on enemmän ohjauspisteitä.

FAQ

1. Mitä standardia tässä kaapelissa käytetään?

Muovieristeisille ohjauskaapeleille tarkoitettujen tuoteviitteiden GB/T 9330-2020 tekniset tiedot. Vientitilauksissa IEC-vaatimukset ja kohdemarkkinoiden standardit tulee vahvistaa todellisen sovelluksen ja kaapelirakenteen mukaan.

2. Mitä sydänmääriä ja johtimien kokoja on saatavilla?

Luettelo kattaa 2-61 sydäntä ja johtimien poikkileikkaukset 0,5-10 mm². Yleiset hylsymäärät sisältävät 4, 7, 10, 14, 19, 24 ja 37 sydäntä, kun taas 0,75, 1,0, 1,5 ja 2,5 mm² on listattu yleisiksi poikkileikkauksiksi.

3. Onko suojattu versio saatavilla sovelluksille, joissa on sähköisiä häiriöitä?

Kyllä. KVVP- ja KVVRP-rakenteet voidaan varustaa punossuojauksella ilmoitetulla peittoasteella vähintään 80 %. KVVP2 käyttää kuparinauhakäärettä. Sopiva suojausrakenne riippuu häiriölähteestä ja asennusympäristöstä.

4. Mitkä ovat käyttö- ja asennuslämpötilavaatimukset?

Mukana toimitetuissa teknisissä tiedoissa on lueteltu pitkän aikavälin suurin sallittu käyttölämpötila 70 ℃ ja tavanomainen asennusympäristön lämpötila vähintään 0 ℃. Jos asennus vaaditaan alle 0 ℃, kaapelin esilämmitys on ilmoitettu taulukossa. Erityiset matalan lämpötilan rakenteet tulee vahvistaa erikseen kylmempiä ympäristöjä varten.

5. Voidaanko kaapelia käyttää suoraan hautaamiseen?

Mukana toimitetuissa eritelmissä mainitaan 0,7 m:n vähimmäissuoraan hautaussyvyys ja vaaditaan suojaa ulkoisilta mekaanisilta vaurioilta. Varsinainen kaapelirakenne tulee tarkistaa maaperän, mekaanisen altistuksen, kosteuden ja projektin asennusvaatimusten suhteen ennen suoraa hautaamista.

6. Mitä tietoja on annettava tarjousta pyydettäessä?

Tarkkaa spesifikaatiota varten on ilmoitettava tarvittava johtimen määrä, johtimen poikkileikkaus, nimellisjännite, kaapelin pituus, asennustapa ja asennusympäristö. Jos tarvitaan suojausta, kuparinauhakäärettä, teräsnauhapanssaria tai palonkestävää rakennetta, sisällytä vastaava vaatimus, jotta kaapelin malli ja tekninen dokumentaatio voidaan täsmäyttää oikein.
