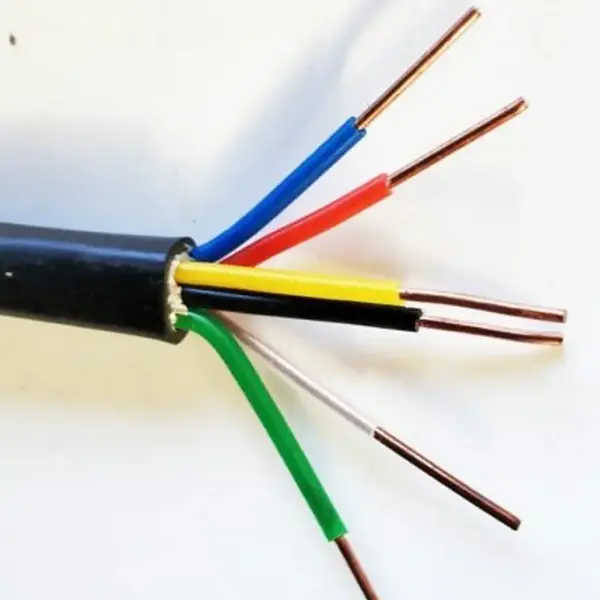

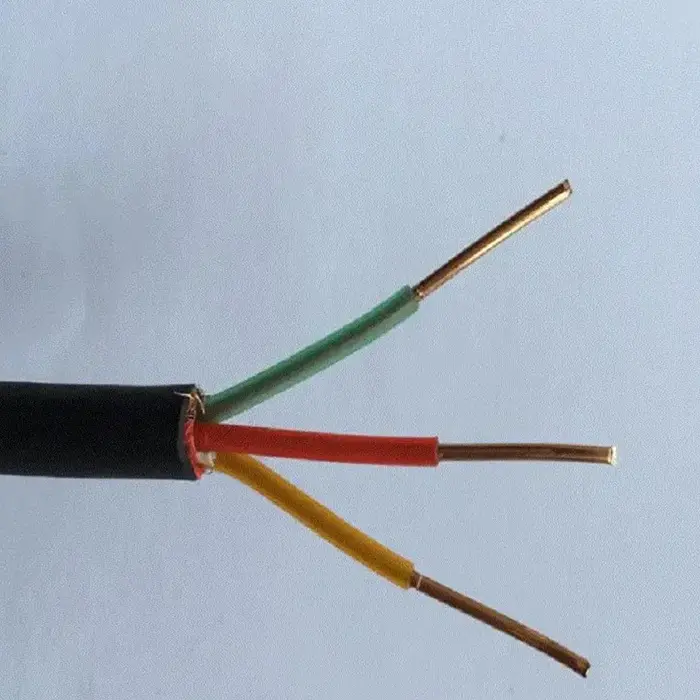

Paloa hidastava XLPE kupariohjauskaapeli

Tuotemallit: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP jne.

Paloa hidastavaa XLPE kupariohjauskaapelia käytetään pienjänniteohjaus- ja signaalipiireissä, joissa liekin etenemistä on rajoitettava. Vakiorakenteessa yhdistyvät happivapaa kuparijohdin XLPE-eristyksellä ja liekkejä hidastava ulkovaippa. Saatavilla on kiinteä tai taipuisa johdinkokoonpano erilaisiin johdotusvaatimuksiin. Suojatut ja panssaroidut versiot laajentavat valikoiman asennuksiin, joissa myös sähkömagneettiset häiriöt tai mekaaninen suojaus on otettava huomioon.

XLPE-eristys on määritelty 90 °C:n maksimikäyttölämpötilalle pitkällä aikavälillä, kun taas kaapelia on saatavana 450/750 V:n kokoonpanoissa useilla johtimien lukumäärällä ja johtimien poikkileikkauksilla. Z(A, B, C) palonestolaatuja, suojausta, panssaria ja erikoispituuksia voidaan valita ohjauspiirin ja asennusolosuhteiden mukaan.

Tuotetiedot, mitat ja teknisten parametrien taulukko

Rakentaminen ja suorituskyky

1. XLPE-eristys korkean lämpötilan säätöjohdoille

Eristysjärjestelmä perustuu silloitettuun polyeteeniin tavanomaisen PVC-eristeen sijaan. Mukana toimitettujen teknisten tietojen mukaan XLPE-kerroksen maksimikäyttölämpötila on 90 °C ja lyhytaikainen ylikuormitustoleranssi 130 °C. Tämä tekee rakenteesta sopivan ohjauslaitteille ja sähköasennuksille, joissa kaapeli saattaa kokea korkeampia käyttölämpötiloja.

2. Ohjaus- ja signaalipiirien kuparijohtimet

Johdinspesifikaatio kattaa 99,99 % erittäin puhdasta hapetonta kuparia. Saatavilla on luokan 1 kiinteitä johtimia ja luokan 5 säikeisiä taipuisia johtimia. Valinta jäykän ja joustavan rakenteen välillä voidaan sovittaa johdotustavan, liitinjärjestelyn ja asennustilan mukaan.

3. Paloa hidastava suojus ja valinnainen suoja

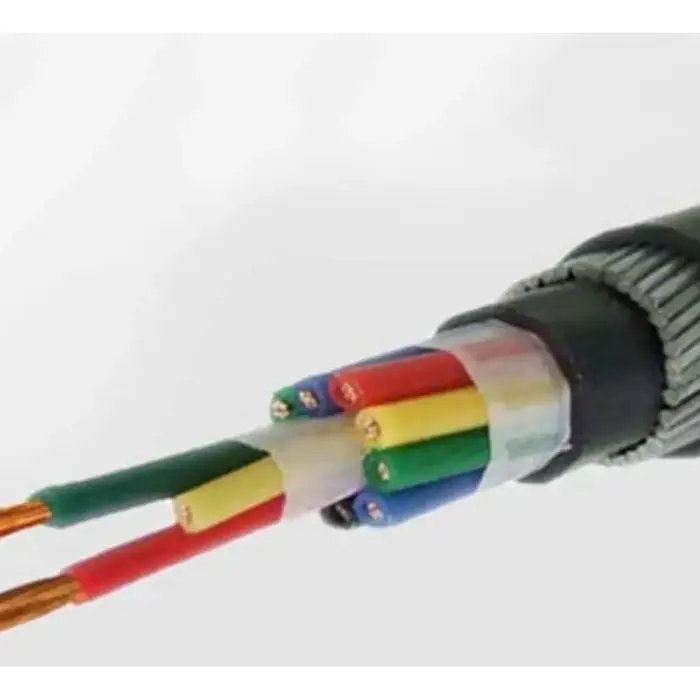

Ulkovaippa voi olla paloa hidastavaa PVC:tä tai polyeteeniä (polyolefiinia), ja saatavilla on palonestolaatuja Z(A, B, C). Suojatut ZR-KYJYP- ja panssaroidut ZR-KYJV22- tai ZR-KYJY23-kokoonpanot vastaavat lisäasennusvaatimuksia. Suojaus on olennaista silloin, kun sähkömagneettisia häiriöitä on hallittava, kun taas teräsnauhapanssari tarjoaa mekaanisen suojan tietyissä asennusolosuhteissa.

Kaapelikokoonpanon valitseminen asennusta varten

Sopiva rakenne riippuu muustakin kuin johtimen koosta. Johtimien määrän tulee vastata ohjaus- tai signaalipiirien määrää, kun taas johdinluokan tulee vastata asennustapaa. Kaapelihyllyille ja sisätilojen kiinteälle johdotukselle panssaamaton rakenne voi riittää. Suojattuja versioita voidaan harkita sähkömagneettisista häiriöistä kärsiville piireille, kun taas panssaroidut versiot on tarkoitettu asennuksiin, joissa kaapeli on alttiina mekaaniselle paineelle tai suoraan hautausolosuhteille.

Projekteissa, joissa vaaditaan alhaisempia savu- ja halogeeniominaisuuksia, saatavilla oleva vähäsavuinen palonestoversio WDZ on määriteltävä erikseen. Vähimmäistaivutussäde on myös otettava huomioon reitityksen aikana: toimitetut tiedot sisältävät ≥6 kertaa kaapelin ulkohalkaisijan panssaroimattomissa versioissa, ≥8 kertaa suojatun version ja ≥12 kertaa panssaroiduissa versioissa.

Tyypilliset sovellukset

1. Palontorjunta- ja rakennusvalvontajärjestelmät

Paloa hidastavia XLPE-ohjauskaapeleita voidaan liittää palosuojalaitteiden, rakennusautomaation ja niihin liittyvien sähköjärjestelmien pienjänniteohjauspiireihin. Johtimien määrä ja johtimen koko tulee sovittaa ohjauslaitteistoon ja piirijärjestelyyn sen sijaan, että ne valittaisiin vain kaapelin kokonaishalkaisijan mukaan.

2. Aurinkosähkö- ja energian varastointilaitteet

Ohjauskaapit, invertteriin liittyvät laitteet ja energian varastointijärjestelmät voivat sisältää useita pienjännitesignaali- ja ohjauspiirejä suljetulla asennusalueella. XLPE-eristys tarjoaa korkeamman määritellyn käyttölämpötila-alueen kuin tavallisesti alhaisemmissa lämpötiloissa käytettävät PVC-ohjauskaapelit todellisten kaapelin spesifikaatioiden ja käyttöolosuhteiden mukaan.

3. Teollisuuden automaatio- ja prosessilaitteet

Kaapelivalikoimaa voidaan käyttää moottoreiden, pumppujen, puhaltimien, työstökoneiden, PLC-kaappien ja muiden teollisuuslaitteiden ohjauspiireihin. Joustavat johdinversiot ovat hyödyllisiä, kun reititys vaatii suurempaa kaapelin joustavuutta, kun taas suojattuja rakenteita voidaan harkita signaalipiireissä, jotka ovat alttiina sähkömagneettisille häiriöille.

4. Maanalaiset laitos- ja infrastruktuuriasennukset

Panssaroidut ZR-KYJV22- ja ZR-KYJY23-konfiguraatiot tarjoavat vaihtoehdon asennuksiin, jotka vaativat lisäsuojausta mekaanisesti, mukaan lukien tietyt suorat hautaussovellukset. Panssaroimattomia versioita voidaan käyttää kaapelihyllyissä, sisäkanavissa ja kaapelikaivoissa, joissa mekaaninen suoja on jo asennettu asennusmenetelmällä.

5. Sähkölaitteet ja vientiin suuntautuneet projektit

Sähköasemille, voimalaitoksille, sähkölaitteille ja ulkomaisille projekteille vaadittu kaapelispesifikaatio on vahvistettava projektistandardin, jänniteluokan, asennustavan ja dokumentaatiovaatimusten mukaisesti. Tuotedokumentaatio, testipöytäkirja ja kelapakkaus voidaan järjestää projektin toimitusvaatimusten mukaan.

Tekninen tarkastus ennen tilaamista

Ohjauskaapeliprojektissa hyödyllisin tieto, joka on vahvistettava ennen tuotantoa, on vaadittu jännite, johdinluokka, poikkileikkaus, johtimien lukumäärä, palonestoluokka ja asennusympäristö. Suojaus tai panssari on määriteltävä, kun sähkömagneettinen häiriö tai mekaaninen suojaus on osa asennusvaatimusta.

Toimitetut tekniset tiedot kattavat 0,75–6 mm²:n johtimien poikkileikkaukset ja standardisydänkokoonpanot 2–61 johtimista. Toimituspituutta voidaan räätälöidä, kun taas kaapelin tunnistuksessa käytetään monivärisiä johtimia, joissa on vihreä-keltainen maadoitussydän. Vientitilauksissa pakkaus voi sisältää muovikeloja tai kaasutettuja puurullia toimitusvaatimusten mukaan.

FAQ

1. Mitä standardeja tälle kaapelille on määritetty?

Mukana toimitetuissa tuotetiedoissa on sovellettavina kansallisina standardeina GB/T 9330 ja GB/T 19666. Jos projekti vaatii lisäsertifiointia, testiraportteja tai vientiasiakirjoja, vaadittu asiakirjaluettelo tulee vahvistaa ennen tuotantoa.

2. Mikä lämpötila-alue on määritelty XLPE-eristeelle?

Tekniset tiedot määrittelevät pitkäaikaiseksi maksimikäyttölämpötilaksi 90°C ja lyhytaikaiseksi ylikuormitustoleranssiksi 130°C. Normaali vähimmäisasennuslämpötila on ≥0 °C, kun taas kylmänkestävä versio on listattu suoraan rakentamiseen -30 °C:ssa.

3. Millaisia ​​johdinkokoja ja -sydänkokoonpanoja on saatavilla?

Vakiojohtimien poikkileikkaukset ovat 0,75, 1,0, 1,5, 2,5, 4 ja 6 mm². Vakioydinkokoonpanot sisältävät 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 ja 61 ydintä, joista on saatavilla erityisiä ydinmääriä räätälöityyn tuotantoon.

4. Milloin suojattu tai panssaroitu versio tulisi määrittää?

Suojattu ZR-KYJYP voidaan harkita, kun ohjauspiiri vaatii sähkömagneettista häiriösuojaa. Panssaroitu ZR-KYJV22 tai ZR-KYJY23 on tarkoitettu asennusolosuhteisiin, joissa vaaditaan mekaanista lisäsuojausta, mukaan lukien tietyt suorat hautaussovellukset. Taivutussädevaatimukset vaihtelevat näiden rakenteiden välillä.

5. Mitä projektitarjouksessa tulee vahvistaa?

Ilmoita vaadittu malli, johtimen poikkileikkaus, sydämen määrä, likimääräinen pituus, asennustapa ja mahdolliset suojaus-, panssarointi-, savu- tai kylmänkestävyysvaatimukset. Vientitilausten osalta on myös vahvistettava määränpää, kelavaatimukset ja vaadittavat tekniset tai tarkastusasiakirjat.

6. Voidaanko kaapeli toimittaa räätälöityinä pituuksina?

Kyllä. Mukana toimitetussa spesifikaatiossa luetellaan mukautettavat toimituspituudet, joiden pituustoleranssi on ±0,5 %. Erikoisydinmääristä ja toiminnallisista kokoonpanoista voidaan myös keskustella projektin vaatimusten mukaisesti.
