XLPE kupariohjauskaapeli

Tuotemallit: KYJV, KYJVP, KYJV22, KYJY jne.

XLPE-kupariohjauskaapelia käytetään pienjänniteohjaukseen, instrumentointiin ja signaalipiireihin, joissa eristysjärjestelmän on kestettävä korkeita käyttölämpötiloja. Vakiorakenteessa yhdistyvät erittäin puhtaat happivapaat kuparijohtimet XLPE-eristyksellä ja PVC-ulkovaipalla sekä panssaroimattomilla, suojatuilla ja teräsnauhapanssaroiduilla kokoonpanoilla erilaisiin asennusolosuhteisiin.

Toimitetut tekniset tiedot määrittelevät nimellisjännitteen 450/750 V, maksimi pitkäaikaisen käyttölämpötilan 90 °C ja vakiojohtimien poikkileikkaukset 0,75 - 6 mm². Piiristä ja asennustavasta riippuen kaapeli voidaan toimittaa umpijohtimilla tai joustavilla johtimilla, useilla johtimilla, suojauksella, panssarilla tai WDZ:n vähäsavuisella nollahalogeenirakenteella.

Tuotetiedot, mitat ja teknisten parametrien taulukko

Rakenne ja sähköiset ominaisuudet

1. XLPE-eristys

Silloitettu polyeteeni muodostaa ensisijaisen eristekerroksen. Mukana toimitetut tekniset tiedot antavat maksimikäyttölämpötilan pitkäaikaiseksi 90 °C ja lyhytaikaiseksi ylikuormitustoleranssiksi 130 °C. Tämä lämpötila-alue on yksi tärkeimmistä syistä harkita XLPE-eristystä, kun ohjauslaitteisto voi toimia yleiskäyttöisten PVC-eristeisten johtojen tyypillisten olosuhteiden yläpuolella.

2. Kuparijohdinvaihtoehdot

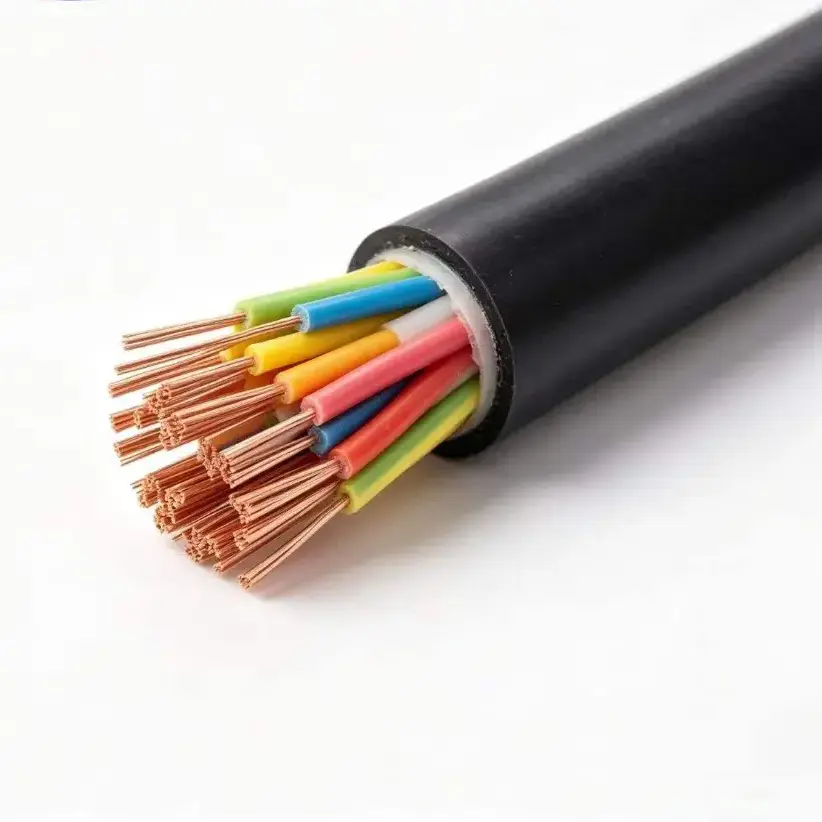

Johtimena on 99,99 % erittäin puhdasta hapetonta kuparia. KYJV käyttää luokan 1 kiinteää johdinta, kun taas KYJVR on listattu luokan 5 joustavalla johtimella. Johdinrakenne voidaan siksi sovittaa kiinteään johdotukseen tai asennuksiin, joissa tarvitaan lisää joustavuutta.

3. PVC-suojus ja toiminnalliset vaihtoehdot

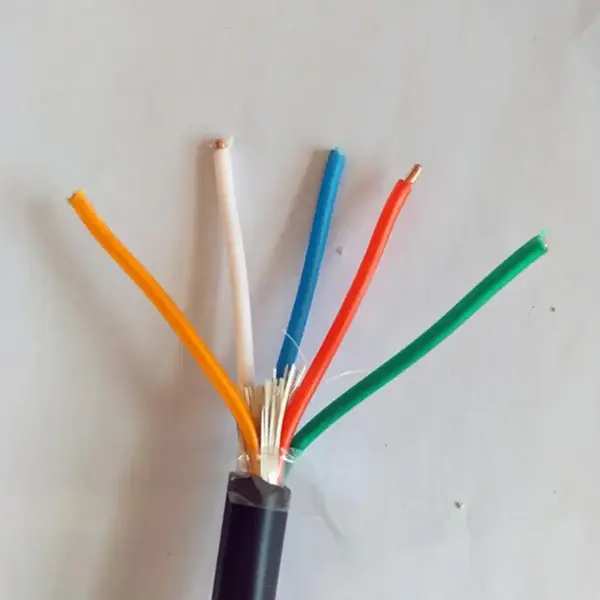

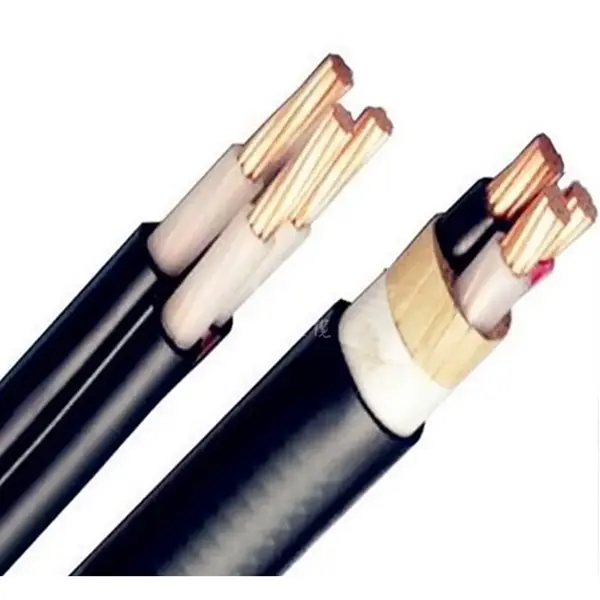

Vakioulkovaippa on PVC:tä, ja WDZ:n vähäsavuinen nollahalogeeniversio on saatavana päivitettynä lisävarusteena. Suojattu KYJVP lisää kuparipunottua suojausta, kun taas KYJV22 käyttää teräsnauhapanssaria sovelluksissa, jotka vaativat lisäsuojausta. Nämä vaihtoehdot mahdollistavat kaapelirakenteen sovittamisen ympäröivään asennukseen sen sijaan, että käytettäisiin yhtä konfiguraatiota jokaisessa projektissa.

Oikean kokoonpanon valitseminen

Johtimien määrän tulee vastata kaapelin palvelemien ohjaus-, instrumentointi- tai suojapiirien määrää. Vakiosarja kattaa 2–61 sydäntä, kun taas johtimien poikkileikkaukset ovat 0,75–6 mm². Vaadittu johtimen koko tulee määrittää piirin kuorman, sallitun jännitehäviön ja asennusolosuhteiden perusteella sen sijaan, että se valitaan pelkästään johtimien lukumäärän perusteella.

Asennusolosuhteet määräävät, tarvitaanko lisäsuojausta. Panssaroitumaton KYJV tai KYJVR on tarkoitettu kaapelihyllyihin, sisäputkiin ja kiinteisiin kaapelikaivatukseen. KYJVP:tä voidaan harkita, kun sähkömagneettiset häiriöt aiheuttavat huolta, kun taas KYJV22 on tarkoitettu tiettyihin asennuksiin, jotka vaativat teräsnauhapanssaria ja mekaanista suojausta. Myös toimitetut vähimmäistaivutussäteen arvot tulee ottaa huomioon reitityksen aikana.

Tyypilliset sovellukset

1. Energia- ja sähkölaitteet

Kaapelia voidaan käyttää PV-laitteiden, energian varastointijärjestelmien, inverttereiden, sähkökaappien ja niihin liittyvien laitteiden pienjänniteohjaukseen ja signaalijohdotukseen. XLPE-eristys tarjoaa määritellyn 90 °C:n pitkän aikavälin käyttölämpötila-alueen asennuksiin, joissa ympäristön tai laitteiden lämpötilat edellyttävät tätä eristystehoa.

2. Teollisuusautomaatio

Työstökoneiden, pumppujen, puhaltimien, PLC-järjestelmien ja prosessilaitteiden ohjauskaapit saattavat vaatia monijohtimista ohjausjohdotusta erilaisilla johdin- ja asennuskokoonpanoilla. Joustavat johdinversiot voivat yksinkertaistaa reititystä laiteliittimien ja -kaappien ympärille, kun taas suojattuja versioita on saatavana piireihin, joissa sähkömagneettisia häiriöitä on käsiteltävä.

3. Kunta- ja rakennusinfrastruktuuri

Kaapelisarjaa voidaan käyttää maanalaisissa tunneleissa, kaapelikaivoja, rakennusten sähköjärjestelmissä ja muissa kiinteissä pienjänniteohjausasennuksissa. Jos kaapelit ovat alttiina ylimääräiselle mekaaniselle kuormitukselle tai vaativat suoraa hautaamista, panssaroitu KYJV22-kokoonpano tarjoaa erilaisen asennusvaihtoehdon.

4. Virtajärjestelmän ohjaus ja suojaus

Sähköasemien, voimalaitosten, jakeluhuoneiden ja sähkölaitteiden pienjännitteiset toisiopiirit voivat käyttää monijohtimia ohjauskaapeleita signaalin hankinnassa, lukitsemisessa ja laitteiden ohjauksessa. Lopullinen malli tulee sovittaa piirin toimintoon, johtimen kokoon, suojausvaatimuksiin ja asennustapaan.

5. Vie laitteet ja suunnitteluprojektit

Vientiin suuntautuneiden sähkölaitteiden ja suunnitteluprojektien osalta kaapelispesifikaatio tulee vahvistaa sovellettavien projektivaatimusten perusteella ennen tuotantoa. Dokumentaatio, toimituspituus, kelatyyppi ja tarvittavat tarkastuspöytäkirjat voidaan määrittää yhdessä kaapelin mallin ja rakenteen kanssa.

Tekniset tarkastukset ennen tilaamista

Projektitarjouksessa perustiedot sisältävät yleensä kaapelimallin, nimellisjännitteen, johdinluokan, poikkileikkauksen, johtimien määrän ja tarvittavan pituuden. Jos kaapeli reititetään lähellä sähkömagneettisia häiriöitä aiheuttavia laitteita, suojausvaatimus tulee ilmoittaa erikseen. Myös suora hautaaminen tai paljas asennus tulisi tunnistaa, jotta panssarin tarve voidaan arvioida.

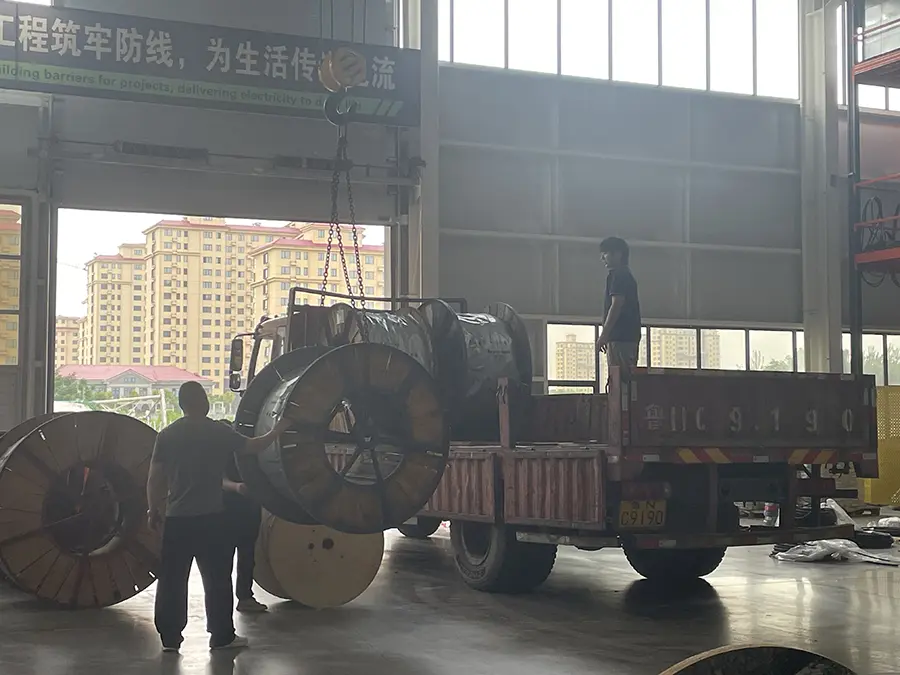

Vientitilauksissa pakkaus ja asiakirjat tulee vahvistaa tarjousvaiheessa. Mukana toimitetuissa teknisissä tiedoissa luetellaan muovikelat ja kaasutetut puurullat sekä räätälöidyt toimituspituudet. Erityisvaatimukset, kuten WDZ:n vähäsavuinen nollahalogeenirakenne tai kylmänkestävät versiot, tulee myös määritellä ennen tuotantoa.

FAQ

1. Mitä standardeja tälle kaapelille on määritetty?

Toimitetuissa tuotetiedoissa on GB/T 9330 kansallisena standardina. Jos ulkomainen hanke vaatii lisästandardeja, todistuksia tai tarkastusasiakirjoja, nämä vaatimukset tulee vahvistaa kohdemarkkinoiden ja hankkeen eritelmien mukaisesti.

2. Mitä johtimia ja sydänmääriä on saatavilla?

Vakiojohtimien poikkileikkaukset ovat 0,75, 1,0, 1,5, 2,5, 4 ja 6 mm². Vakioydinkokoonpanot vaihtelevat 2 - 61 ytimestä, mukaan lukien useita väliytimiä. Erikoisydinmääriä voidaan valmistaa projektin vaatimusten mukaan.

3. Mikä on XLPE-eristeen käyttölämpötila?

Toimitetut tekniset tiedot määrittelevät maksimikäyttölämpötilan pitkäaikaiseksi 90 °C ja lyhytaikaiseksi ylikuormitustoleranssiksi 130 °C. Normaali vähimmäisasennuslämpötila on ≥0 °C, kun taas kylmänkestävä versio on lueteltu suoraan asennukseen -30 °C:ssa.

4. Milloin suojattu tai panssaroitu versio tarvitaan?

Suojattua KYJVP:tä voidaan harkita, kun sähkömagneettisia häiriöitä on ohjattava signaalissa tai ohjauspiirissä. Armored KYJV22 on tarkoitettu asennusolosuhteisiin, jotka vaativat mekaanista lisäsuojaa, mukaan lukien määrätty suora maanalainen hautaus. Vähimmäistaivutussädevaatimukset ovat erilaiset panssarittomille, suojatuille ja panssaroiduille rakenteille.

5. Mitä sähkötestejä on määrätty ennen toimitusta?

Mukana toimitetuissa teknisissä tiedoissa eristysvastus on ≥1000 MΩ·km 20 °C:ssa ja valmiin tuotteen kestojännitetesti 3000 V/5 min ilman vikaa. Taulukossa on myös täydellinen tarkastus ennen toimitusta. Kaikki projektikohtaiset tarkastus- tai kolmannen osapuolen testausvaatimukset tulee vahvistaa ennen tuotantoa.

6. Voidaanko toimituspituus ja kaapelin rakenne mukauttaa?

Kyllä. Toimitetuissa tiedoissa luetellaan räätälöidyt toimituspituudet, joiden pituustoleranssi on ±0,5 %. Erikoisydinmäärät, joustava johdinrakenne, suojaus, panssarointi, WDZ vähäsavuinen nollahalogeenirakenne ja kylmänkestävät versiot voidaan määrittää projektin vaatimusten mukaan.
