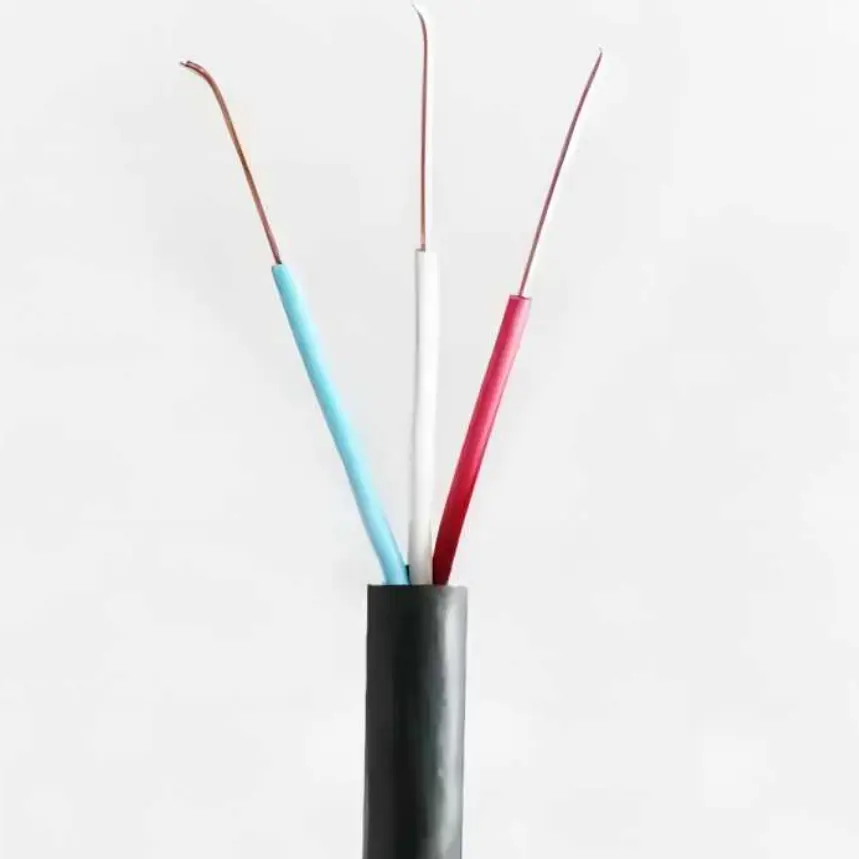

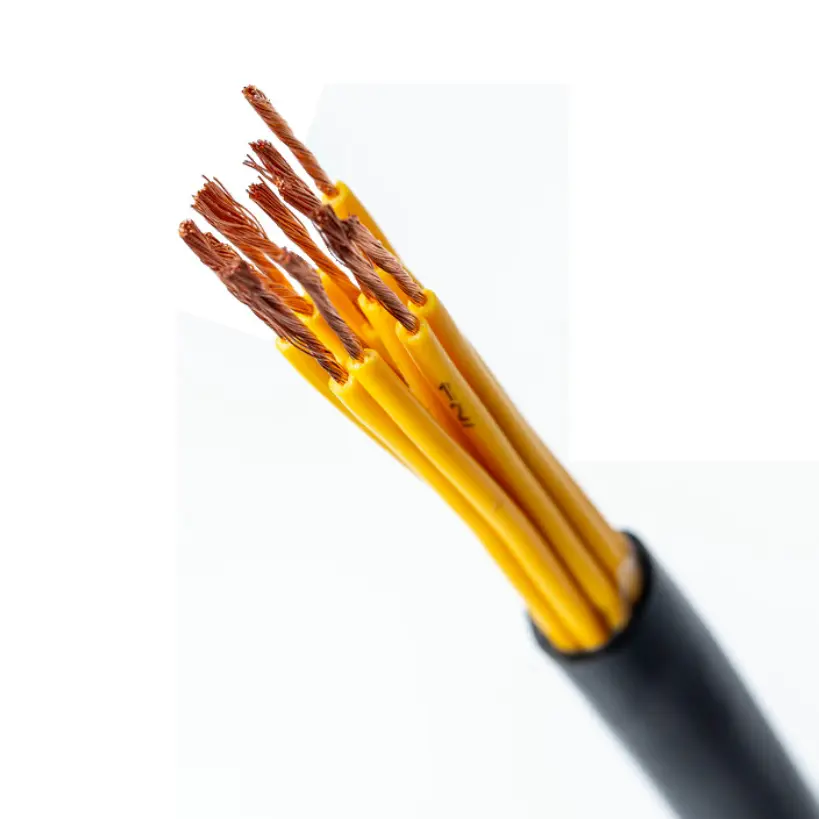

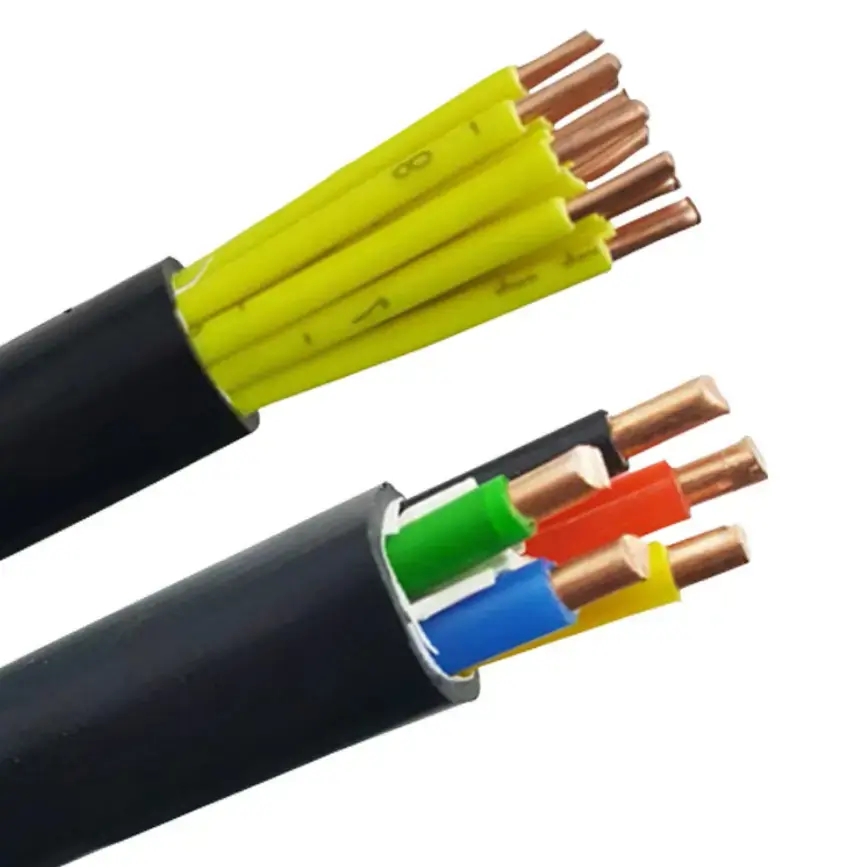

Kupari PVC palosuojattu ohjauskaapeli

Tuotemallit: ZR-KVV eli Z(A,B,C,D)-KVV, ZR-KVVP eli Z(A,B,C,D)-KVVP, ZR-KVV22 eli Z(A、B,C、D)-KVV22 jne.

Kupari PVC-palosuojattu ohjauskaapeli on 450/750V ohjauskaapeli, jossa käytetään erittäin puhdasta happivapaata kuparijohtimia, kiilleteippiä ja paloa hidastavaa PVC-eristystä ja vaippaa. Luokan 1 kiinteät, luokan 2 säikeet ja luokan 5 joustavat johdinrakenteet ovat saatavilla erilaisiin johdotusolosuhteisiin. Kaapeli on tarkoitettu ohjaus-, valvonta- ja apupiireihin teollisuuslaitoksissa, rakennuksissa ja muissa pienjännitesähköjärjestelmissä, joissa vaaditaan paloa hidastavaa ja palonkestävää suorituskykyä.

Kaapelirakenteeseen voi sisältyä myös valinnainen kuparilankapunos tai kuparinauhasuojaus, 2 - 61 johtimia. Valinta voi siten perustua johtimen tyyppiin, poikkileikkaukseen, johtimien määrään, suojausvaatimuksiin, asennustapaan ja projektin soveltuviin paloturvallisuusvaatimuksiin.

Tuotetiedot Mitat ja teknisten parametrien taulukko

Rakentaminen ja suorituskyky

Johdinvaihtoehdot erilaisiin kytkentäolosuhteisiin

Kaapelia on saatavana kiinteillä, säikeillä tai taipuisilla kuparijohtimilla. Kiinteitä ja säikeitä rakenteita voidaan käyttää siellä, missä kaapelin reitti on suhteellisen kiinteä, kun taas taipuisat johtimet sopivat paremmin kaappijohdotukseen, laiteliitäntöihin ja helpompaa kaapelin käsittelyä vaativiin asennuksiin. Sopiva johdinrakenne tulee valita asennustavan ja mekaanisten vaatimusten mukaan.

Kiilleteippi ja PVC eristys

Kiilleteippi muodostaa palonkestävän kerroksen johtimen ympärille, kun taas PVC on pääasiallinen sähköeristys. Ulkovaippa on myös valmistettu palosuojatusta PVC:stä. Tämä yhdistelmä antaa kaapelille sekä määritellyn palonkestävän rakenteen että paloa hidastavia ominaisuuksia soveltuvassa kaapelikokoonpanossa.

Valinnainen suojaus

Piireissä, joissa sähkömagneettiset häiriöt on otettava huomioon, suojakerrokseksi voidaan määrittää kuparilankapunos tai kuparinauhakääre. Listattu suojauksen peittoaste on ≥80%. Suojattu rakenne tulee valita signaalityypin, ympäröivän sähkölaitteen ja asennusympäristön mukaan.

Missä kaapeli vastaa käytännön johdotusvaatimuksia

Kupari PVC-paloa hidastava ohjauskaapeli voidaan konfiguroida sekä kiinteisiin että joustavampiin ohjaus-johdotusolosuhteisiin. Tämä vähentää tarvetta valita täysin erilaisia ​​johdinrakenteita, kun projekti sisältää ohjauskaapit, laiteliitännät ja kiinteät kaapelireitit saman sähköjärjestelmän sisällä.

Ohjaus- ja valvontasignaaleja kuljettaville piireille johtimen resistanssi on tärkeä määritys eikä pelkkä materiaalikuvaus. Teknisessä taulukossa on eristysresistanssi-, kestojännite- ja johdinresistanssivaatimukset, joita voidaan käyttää tekniseen vahvistukseen ennen tilausta.

Kun palosuojaus on osa sähkösuunnittelua, tulee kaapelin paloa hidastavia ja palonkestäviä ominaisuuksia arvioida yhdessä kaapelin reitityksen, tukimenetelmien ja koko palosuojausjärjestelmän vaatimusten kanssa. Kaapelin suorituskykyä ei tule tarkastella asennustavasta riippumatta.

Sovellusskenaariot

1. Palonsuojajärjestelmät: Palontorjuntakaapit, hälyttimeen liittyvät piirit, savunpoistolaitteet ja palovesipumppujen ohjausjärjestelmät.

2. Sähkölaitteet: Sähköiset ohjauskaapit, generaattorisarjan apupiirit ja ohjaus- tai signaalijohdot virranjakelutiloissa.

3. Teollisuusautomaatio: Ohjausjärjestelmät tuotantolinjoille, koneille ja prosessilaitteille, joissa vaaditaan palamista hidastavaa kaapelirakennetta.

4. Kiinteistöjen sähköjärjestelmät: hissien ohjausjärjestelmät, keskusilmastointilaitteet, kellarin konehuoneet ja muut rakennusautomaatiosovellukset.

5. Yleiset teollisuuslaitteet: Jätevedenkäsittelylaitteet, kuivauslinjat, työstökoneet ja muut apuohjauspiirit.

Laatu ja tekninen tarkastus

Teknisissä hankinnoissa tärkeimpiä tarkastuskohteita ovat johtimen rakenne, johtimen poikkileikkaus, PVC-eristeen paksuus, eristysresistanssi, kestojännite, johtimen resistanssi, suojauskokoonpano ja määritellyt palonkestävyysvaatimukset. Nämä parametrit tarjoavat käytännönläheisemmän perustan tuotteen hyväksymiselle kuin yleiset kaapelin laadun kuvaukset.

Qiancheng voi toimittaa soveltuvat tuotetiedot ja tekniset asiakirjat tilatun kaapelikokoonpanon mukaan. Suunnittelu- ja vientiprojekteissa testiraportteja, sertifikaatteja, tarkastuspöytäkirjoja, pakkausta ja kaapelin pituutta koskevat vaatimukset tulee vahvistaa ennen tuotantoa.

Teknisten tietojen valintaopas

Johtimen poikkileikkaus

Käytettävissä oleva johtimen poikkipinta-ala on 0,5–10 mm². Valinnan tulee perustua piirin toimintaan, sähkökuormaan, sallittuun johtimen resistanssiin ja sovellettaviin asennusvaatimuksiin.

Ydinmäärä

Vakiokokoonpano kattaa 2-61 ydintä. Sydänmäärä tulee määrittää laitteen tai projektin edellyttämien ohjaus-, valvonta- ja apupiirien lukumäärästä.

Suojausvaatimukset

Jos signaalihäiriöt ovat huolestuttavia, kuparilangan punontaa tai kuparinauhasuojausta voidaan harkita. Tarvittava suojausmenetelmä tulee vahvistaa sähköympäristön ja ohjausjärjestelmän vaatimusten mukaisesti.

Tuli suorituskyky

Teknisessä taulukossa määritellään paloaltistustila vähintään 830 ℃ 90 minuutin ajan ja palonestovaatimukset GB/T 19666:n mukaisesti. Vaaditut testiolosuhteet ja asiakirjat on vahvistettava todellisen projektin spesifikaatioiden perusteella ennen tilauksen tekemistä.

FAQ

1. Mitä standardeja tälle kaapelille on määritetty?

Tekniset tiedot viittaavat GB/T 9330:een DC-johdinresistanssin osalta ja GB/T 19666:n lueteltujen palonestovaatimusten osalta. Kaikki vientiprojektiin vaadittavat lisäsertifiointi- tai testiasiakirjat tulee vahvistaa tilatun kaapelikokoonpanon mukaan.

2. Mitä johdinrakenteita on saatavilla?

Kaapeli voidaan konfiguroida kiinteillä jäykillä johtimilla tai monisäikeisillä taipuisilla johtimilla. Sopiva rakenne riippuu siitä, onko asennus kiinteä, ohjattu ohjauskaapin kautta vai vaatiiko asennuksen aikana suurempaa joustavuutta.

3. Mitä poikkileikkauksia ja ydinmääriä on saatavilla?

Luetteloidut johtimien poikkileikkaukset ovat 0,5–10 mm² ja johtimien määrät 2–61. Lopullinen yhdistelmä tulee vahvistaa piirisuunnittelun ja kaapelikokoonpanon mukaan.

4. Voidaanko kaapeli suojata?

Kyllä. Kuparilankapunos tai kuparinauhakääre voidaan määrittää valinnaiseksi suojakerrokseksi, jonka suojauksen peittoaste on ≥80 %.

5. Missä tätä kuparista PVC:tä palosuojattua ohjauskaapelia yleisesti käytetään?

Sitä käytetään ohjaus-, valvonta- ja apupiireihin palosuojausjärjestelmissä, voimalaitoksissa, teollisuusautomaatiolaitteissa, rakennusten sähköjärjestelmissä ja muissa teollisissa sovelluksissa, joissa vaaditaan määritellyt palonesto- ja palonkestävät ominaisuudet.

6. Mitä tietoja tarvitaan tarjoukseen?

Ilmoita vaadittu malli, johtimen tyyppi, poikkileikkaus, johtimien määrä, suojausvaatimus, kaapelin pituus, asennusympäristö ja sovellettavat palonkestävyysvaatimukset. Myös kaikki vaadittavat tarkastusraportit, todistukset tai vientiasiakirjat on määriteltävä etukäteen.
