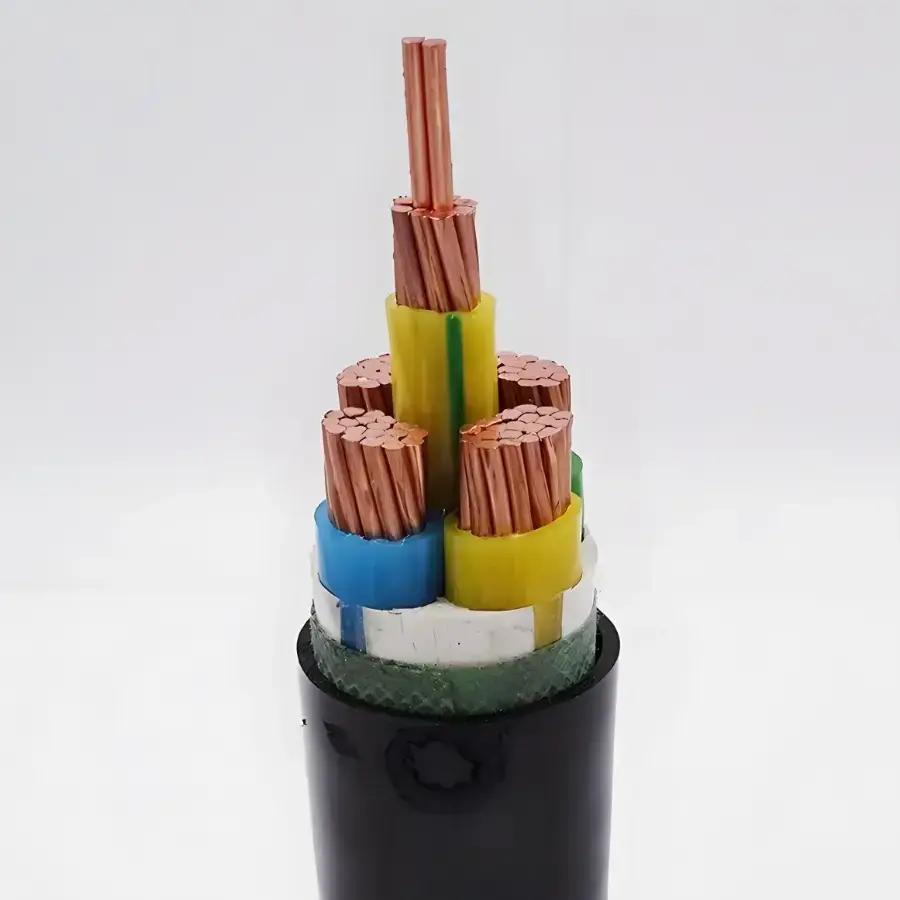

XLPE palonkestävä kupariohjauskaapeli

Tuotemallit: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 jne.

Palontorjunta- ja hätäohjausjärjestelmissä ohjauskaapelin on jatkettava sähköisten signaalien lähettämistä, kun se altistuu epänormaalille kuumuudelle tai tulipalolle. XLPE Fire Resistant Copper Control Cable on tarkoitettu näihin pienjännitepiireihin, ja se kattaa sisätilojen reitityksen, suojatun signaalijohdotuksen ja mekaanisesti suojatut asennukset. Sen tuotevalikoimaan kuuluu panssaroimattomia, suojattuja ja panssaroituja rakenteita, jotka sopivat erilaisiin laskuolosuhteisiin.

Kaapelissa on kuparijohdin, XLPE-eristys ja kaksikerroksinen synteettinen kiilleteippi palonkestävä rakenne. Toimitetut tekniset tiedot määrittelevät XLPE-eristeen maksimikäyttölämpötilan pitkällä aikavälillä 90 ℃. Sydänmäärä, johtimen poikkileikkaus, suojaus ja panssarointi voidaan valita ohjauspiirin, laiteliitännän ja asennustavan mukaan.

Tuotetiedot, mitat ja teknisten parametrien taulukko

Rakenne ja palonkestävä suorituskyky

Erittäin puhdas kuparijohdin

Mukana toimitettujen teknisten tietojen mukaan johdinmateriaalina on 99,99 % erittäin puhdasta hapetonta kuparia. Luokan 1 kiinteät johtimet on lueteltu N-KYJV:lle, kun taas joustavia johdinkokoonpanoja on saatavana vastaaviin taipuisiin malleihin. Poikkileikkaukset 0,75 - 6 mm² ja johtimien määrät 2 - 61 on lueteltu, joten kaapelikokoonpano voidaan sovittaa erilaisiin ohjauspiiriasetelmiin.

XLPE eristys

XLPE-silloitettu polyeteeni muodostaa ensisijaisen eristekerroksen. Tekniset tiedot määrittelevät pitkäaikaiseksi maksimikäyttölämpötilaksi 90 ℃ ja lyhytaikaiseksi ylikuormitustoleranssiksi 130 ℃. Kaapelia valittaessa on otettava huomioon tämä lämpötila-alue yhdessä johtimen kuormituksen, ympäristöolosuhteiden ja todellisen asennusympäristön kanssa.

Kaksikerroksinen Mica-palonkestävä rakenne

Palonkestävä kerros koostuu kaksikerroksisesta synteettisestä kiilleteippikääreestä. Mukana toimitettujen eritelmien mukaan kaapeli voi pysyä jännitteisenä 90 minuuttia avotulen lämpötilassa, joka on vähintään 830 ℃. Palonkestävä kerros on siksi keskeinen osa kaapelirakennetta hätäohjaus- ja signaalipiireissä, joissa piirin jatkuva toiminta on määritelty.

Paloa hidastava ulkovaippa

Ulkovaippa on määritelty paloa hidastavaksi polyolefiiniksi. Sen lisäksi, että vaippa suojaa kaapelin sisärakennetta asennuksen ja huollon aikana, se on tarkoitettu rajoittamaan liekin leviämistä ilmoitetuissa palonkestävyysolosuhteissa.

Mallit erilaisiin asennusolosuhteisiin

Panssaroimattoman NH-KYJY/NH-KYJYR-rakenteen taivutussäde on vähintään 6 kertaa kaapelin ulkohalkaisija, ja sitä voidaan käyttää kaapelihyllyissä, sisäputkissa ja kaapelikaivoissa. Kun sähkömagneettiset häiriöt ovat huolestuttavia, suojattu NH-KYJYP-konfiguraatio tarjoaa kuparipunoksisen suojauksen määritellyllä peittoalueella vähintään 80 %.

Reiteillä, jotka ovat alttiina mekaaniselle paineelle tai maanalaiselle asennukselle, N-KYJV22 ja N-KYJY23 on luetteloitu kaksikerroksisella teräsnauhapanssarilla ja vähintään 12 kertaa kaapelin ulkohalkaisijalla varustettu taivutussäde. Asennusmenetelmä, mekaaninen altistuminen, hautausolosuhteet ja vaadittu suojaustaso tulee varmistaa ennen panssaroidun rakenteen valintaa.

Missä kaapelia käytetään

Palontorjuntajärjestelmät

Palohälyttimien, sprinkleripumppujen, savunpoistopuhaltimien, paloluukkujen ja hätävalaistuksen ohjaus- ja signaalipiirit voivat käyttää kaapelia, jos vaaditut palonkestävyys- ja sähköparametrit vastaavat projektin spesifikaatiota.

Maanalaiset ja suljetut tilat

Tunnelit, kattavat liikennekäytävät, maanalaiset pysäköintialueet ja muut suljetut tilat saattavat vaatia palonkestäviä ohjausjohdotuksia hätävarusteille ja palosuojauskytkentäjärjestelmille.

Uudet energialaitokset

Aurinkosähkövoimaloissa, energian varastointilaitteistoissa ja latausinfrastruktuurissa voi olla hätäohjauspiirejä, joissa lämpötilaa, palotehoa ja asennusolosuhteita on tarkasteltava yhdessä.

Julkiset ja korkeatasoiset rakennukset

Sairaalat, koulut, ostoskeskukset, lentokentät ja toimistorakennukset saattavat vaatia palonkestäviä ohjauspiirejä hätäjärjestelmiin ja kiinteistöjen huoltolaitteisiin.

Teollisuustilat

Metallurgiset, kemialliset ja muut teollisuuslaitokset voivat käyttää palonkestäviä ohjauskaapeleita laitteiden sammuttamiseen, hälytykseen, hätäilmanvaihtoon ja niihin liittyviin ohjaustoimintoihin sovellettavien projektivaatimusten mukaisesti.

Viedyt sähkölaitteet

Kaapeli voidaan määrittää osaksi sähkömekaanisia laitteita tai palontorjuntajärjestelmiä, jotka on tarkoitettu ulkomaisiin projekteihin, ja vaaditut standardit, testidokumentaatio ja pakkaus on vahvistettu kohdemarkkinoiden mukaan.

Tekninen tarkastus ja hankintoja koskevat näkökohdat

Palonkestävän ohjauskaapelin tarkastuksen tulisi kattaa enemmän kuin johtimen materiaali. Johtimen poikkileikkauksen, johtimien määrän, eristysresistanssin, kestojännitteen tuloksen, palonkestävän kerroksen, vaippamateriaalin ja sovellettavien asennusolosuhteiden tulee vastata projektispesifikaatiota.

Toimitetut tiedot määrittelevät 3000V/5min valmiin tuotteen kestojännitetestille ja eristysvastuksen vähintään 1000 MΩ·km 20 ℃:ssa. Projektihankinnoissa vaaditut testiraportit, sertifiointiasiakirjat ja soveltuvat kohdemarkkinoiden standardit tulee vahvistaa tarkan kaapelimallin perusteella eikä koko tuotekategorian suhteen.

Vientitilauksissa pakkaukset voidaan järjestää muovikelmukääreillä ja muovisilla tai kaasutetuilla puisilla keloilla toimitettujen eritelmien mukaisesti. Sydämen tunnistetiedot, toimituspituus ja mahdolliset suojausta, panssaria tai vähäsavuista halogeenitonta rakennetta koskevat vaatimukset tulee sisällyttää tilauserittelyyn.

Projektin kaapelin määrittäminen

Varmista ensin ohjauspiirin jännite ja vaadittu paloteho. Määritä sitten johtimen poikkileikkaus ja johtimien lukumäärä kytkettyjen laitteiden ja piirin rakenteen mukaan. Jos kaapelin reitti kulkee alueen läpi, jossa on sähkömagneettisia häiriöitä, voidaan harkita suojattua rakennetta. Suoraa hautaamista tai mekaanisesti alttiina olevia reittejä varten voidaan tarvita panssaroitu malli.

Asennusreitti määrittää myös vähimmäistaivutussäteen. Panssaroimattomat versiot vaativat vähintään 6-kertaisen kaapelin ulkohalkaisijan, suojatut versiot vähintään 8-kertaiset ja luetellut panssaroidut versiot vähintään 12-kertaisen. Tunneleita, sairaaloita, kauppakeskuksia tai muita korkean asuntokohteita koskevissa projekteissa vaadittava vähäsavuinen halogeeniton tai muu erikoiskaapelin rakenne tulee vahvistaa projektispesifikaatiossa ennen tilaamista.

FAQ

1. Mikä standardi tälle kaapelille on määritetty?

Mukana toimitetussa teknisessä taulukossa GB/T 9330 on tuotteelle sovellettava standardi. Ulkomaisissa projekteissa vaadittu kansainvälinen standardi, sertifiointiasiakirjat ja testausvaatimukset tulee vahvistaa kohdemarkkinoiden ja tarkan kaapelirakenteen mukaan.

2. Mikä on palonkestävä rakenne ja kuinka kauan piiri voi pysyä jännitteisenä?

Kaapelissa on palonkestävänä kerroksena kaksikerroksinen synteettinen kiilleteippi. Toimitetut tekniset tiedot määrittelevät jatkuvan jännitteen 90 minuutin ajan avoimen tulen lämpötilassa, joka on vähintään 830 ℃. Todellinen palonkestävyysluokitus ja testidokumentaatio tulee tarkistaa tilatun mallin ja sovellettavan projektistandardin perusteella.

3. Mitä johtimia ja sydänmääriä on saatavilla?

Listatut vakiojohtimien poikkileikkaukset ovat 0,75, 1,0, 1,5, 2,5, 4 ja 6 mm². Vakioydinsarjat sisältävät 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 ja 61 ydintä. Erityisistä ydinmääristä voidaan keskustella projektin vaatimuksen mukaan.

4. Onko saatavilla suojattuja ja panssaroituja versioita?

Kyllä. Suojattu NH-KYJYP on listattu kuparipunotulla suojauksella ja peittoasteella vähintään 80 %. N-KYJV22 ja N-KYJY23 on listattu kaksikerroksisella teräsnauhapanssarilla. Malli tulee valita sähkömagneettisten häiriöiden, mekaanisen altistuksen ja asennustavan mukaan.

5. Mikä taivutussäde tulee säilyttää asennuksen aikana?

Mukana toimitettujen eritelmien mukaan panssaroimaton NH-KYJY/NH-KYJYR vaatii vähintään 6 kertaa kaapelin ulkohalkaisijan, suojattu NH-KYJYP vähintään 8 kertaa ja panssaroitu N-KYJV22 tai N-KYJY23 vähintään 12 kertaa.

6. Mitä tietoja tarvitaan tarjoukseen?

Ilmoita vaadittu malli, johtimen poikkileikkaus, johtimien määrä, kaapelin pituus, nimellisjännite, asennustapa ja asennusympäristö. Jos vaaditaan suojaus, teräsnauhapanssari, vähän savua aiheuttava halogeenivapaa rakenne, erityinen toimituspituus tai vientipakkaus, myös nämä tiedot tulee sisällyttää, jotta tekniset tiedot ja asiakirjat voidaan täsmäyttää tarkasti.
