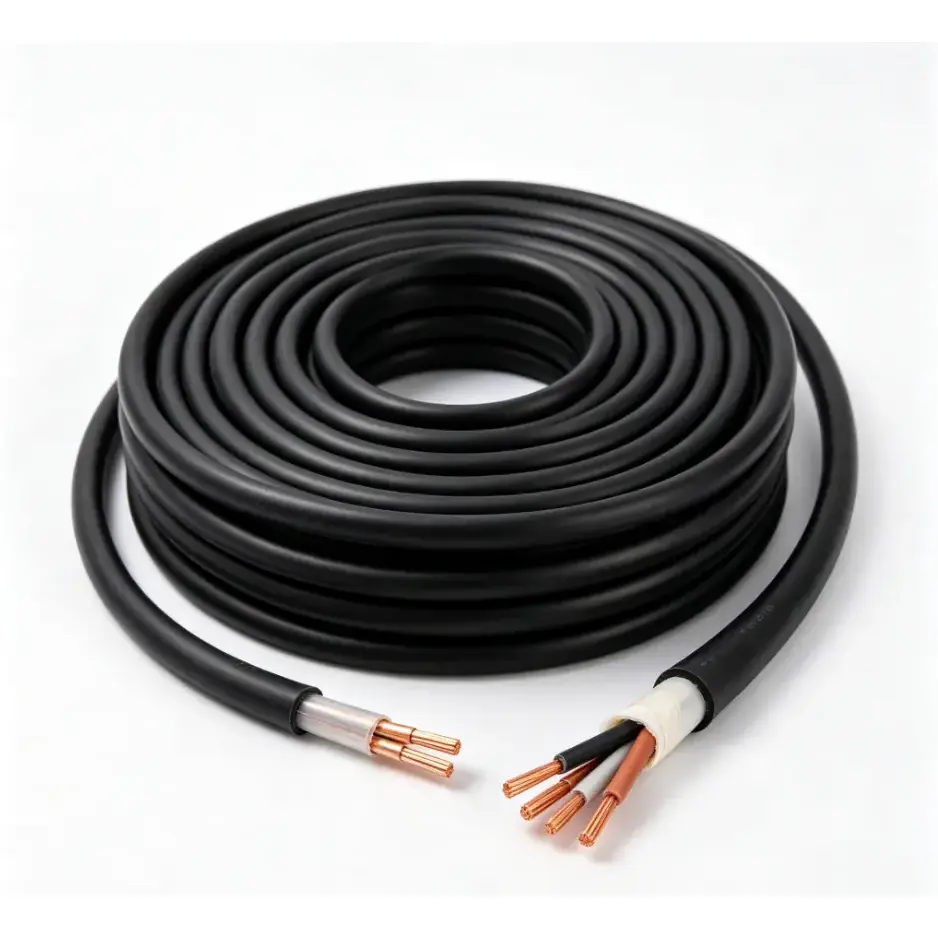

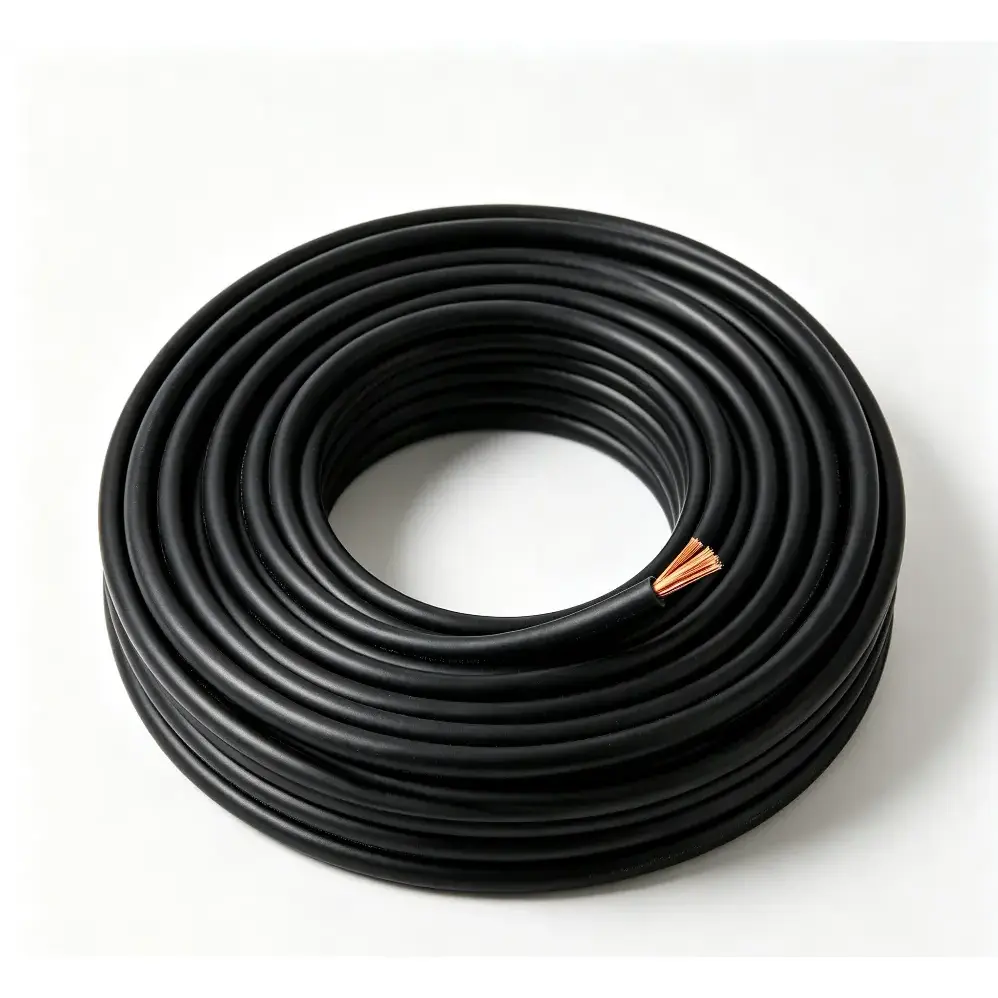

Kuparinen PVC-palonkestävä joustava ohjauskaapeli

Tuotemallit: N(NH)-KVVR, N(NH)-KVVRP jne.

Kuparinen PVC-palonkestävä joustava ohjauskaapeli on suunniteltu ohjaus- ja signaalipiireihin, joissa joustavia asennus- ja palonkestävyysvaatimuksia on tarkasteltava yhdessä. Siinä käytetään luokan 5 joustavia kuparijohtimia, kiilleteippiä ja palonkestävää kerrosta sekä suulakepuristettua PVC-eristystä ja -vaippaa. Tämän rakenteen tarkoituksena on auttaa ylläpitämään piirin eheyttä tietyn ajan palo-olosuhteissa riippuen soveltuvasta kaapelikokoonpanosta ja testivaatimuksista.

Joustava johdinrakenne tekee kaapelista sopivan kytkentäkaappiin, palosuojajärjestelmiin, mekaanisiin ja sähkölaitteisiin sekä teollisuuden automaattisiin ohjauspiireihin, joissa toistuva taivutus tai ahtaat kytkentätilat voivat tehdä asennuksesta vaativamman. Kaapelin valinnan tulee perustua johtimen poikkipintaan, johtimien määrään, asennustapaan, paloturvallisuusvaatimuksiin ja liitettyjen laitteiden sähköisiin ominaisuuksiin.

Tuotetiedot Mitat ja teknisten parametrien taulukko

Rakentaminen ja suorituskyky

Kaapelirakenteessa yhdistyvät taipuisa kuparijohdin kiilleteipillä olevaan palonkestävään kerrokseen sekä PVC-eristeeseen ja vaippaan. Jokaisella osalla on erityinen tehtävä kaapelin kokonaisrakenteessa, joten vaadittu spesifikaatio tulee valita ohjauspiirin, asennusympäristön ja sovellettavien paloturvallisuusvaatimusten mukaan.

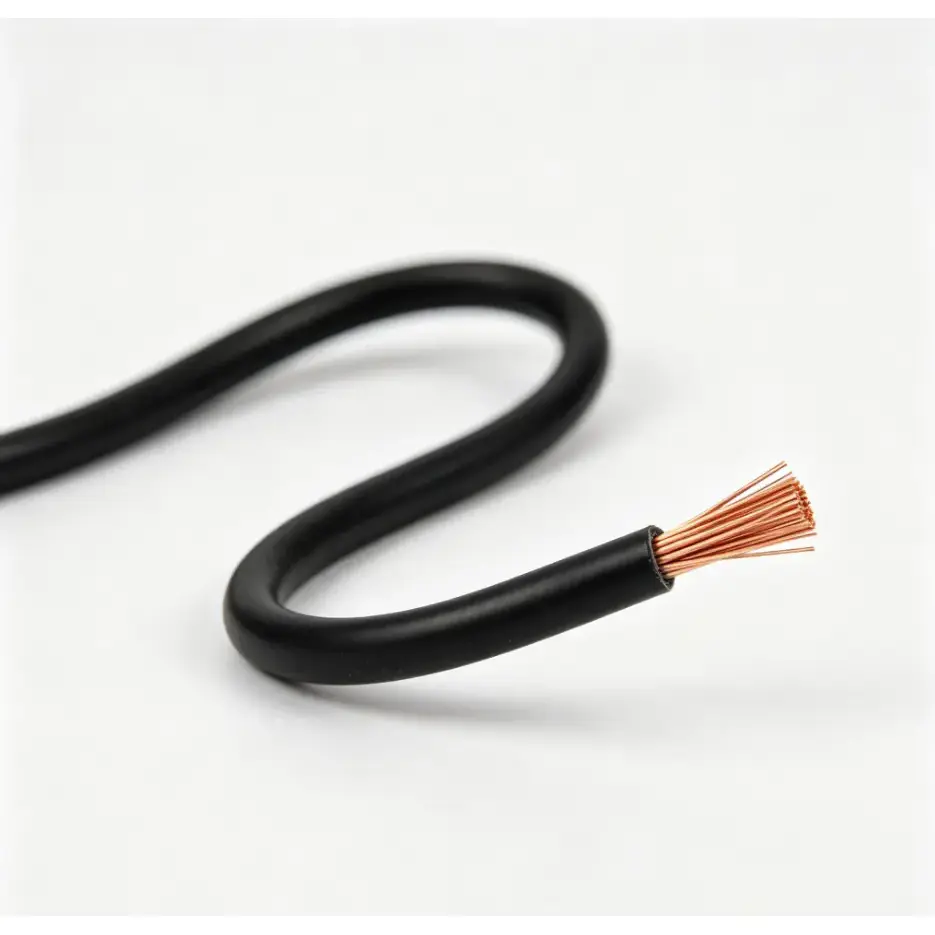

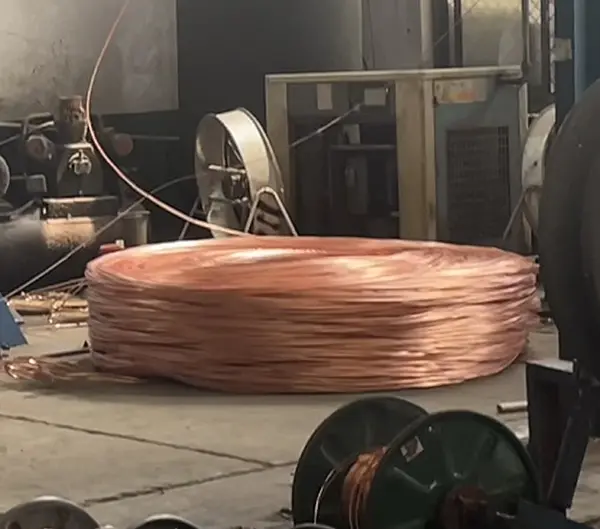

Joustava luokan 5 kuparijohdin

Monisäikeinen johdinrakenne tarjoaa suuremman joustavuuden kuin saman nimellispoikkileikkauksen omaava umpijohdin. Tämä on hyödyllistä kaapin johdotuksessa, laiteliitännöissä ja asennuksissa, joissa kaapelin on kuljettava rajoitetun tilan läpi tai laitekomponenttien ympärillä.

Mica-Tape tulenkestävä kerros

Kiilleteippi on palonkestävä kerros johtimen ympärillä. Palonkestävässä kaapelirakenteessa tämä kerros on tarkoitettu suojaamaan johtavaa polkua, kun kaapeli on alttiina korkeille lämpötiloille tai liekeille sovellettavien testiolosuhteiden määrittämän ajan.

PVC eristys ja vaippa

Suulakepuristettu PVC-eristys erottaa sähköisesti johtimen ja ympäröivien kaapelikomponenttien välillä, kun taas ulkovaippa tarjoaa ylimääräistä mekaanista ja ympäristönsuojelua. Eristeen paksuus vaihtelee nimellispoikkileikkauksen mukaan, kuten yllä olevasta erittelytaulukosta näkyy.

Missä sitä käytetään

Kuparinen PVC-palonkestävä joustava ohjauskaapeli on tarkoitettu ohjaus- ja signaalijohdotukseen, jossa piirin jatkuvuus tietyissä palo-olosuhteissa on tärkeä suunnittelunäkökohta. Tyypillisiä käyttökohteita ovat palontorjuntakaapit, rakennusten palontorjuntajärjestelmät, mekaaniset ja sähkölaitteet, tehoon liittyvät ohjausjärjestelmät ja teollisuusautomaatioasennukset.

Ahtaissa ohjauskaapeissa tai laitekoteloissa joustava johdinrakenne voi yksinkertaistaa reititystä verrattuna vähemmän joustaviin kaapelirakenteisiin. Teollisuusasennuksissa lopullisessa valinnassa tulee ottaa huomioon myös ympäristön lämpötila, kaapelihyllyn tai putkien järjestely, taivutusvaatimukset, kosteus, öljy tai muu ympäristöaltistus sekä liitetyn ohjauspiirin sähkökuorma.

Laadun ja spesifikaation tarkastus

Tämän tyyppisten kaapelien laadun arvioinnin tulisi perustua mitattavissa oleviin rakenteisiin ja sähköisiin parametreihin pelkän ulkonäön sijaan. Johtimen poikkileikkaus, johtimen vastus, eristeen paksuus, palonkestävä kerros, sydämen määrä ja sovellettavat palonkestävyysvaatimukset tulee tarkistaa sovittujen eritelmien mukaisesti.

Ennen tuotantoa tai toimitusta projektidokumentaatio voidaan sovittaa vaaditun mallin, poikkileikkauksen, sydänmäärän, johdintyypin ja testivaatimusten kanssa. Suunnittelusovelluksissa asiakkaat voivat myös varmistaa, tarvitaanko lisätarkastuspöytäkirjoja, teknisiä tietoja tai näytteitä ennen massatuotantoa.

Mitä tulee varmistaa ennen tilaamista?

Asianmukainen erittely riippuu ohjausjärjestelmästä ja asennusolosuhteista. Ennen tilauksen tekemistä on hyödyllistä vahvistaa seuraavat seikat:

1. Johtimen poikkileikkaus piirivaatimusten ja sovellettavien sähkölaskelmien mukaisesti.

2. Vaadittu ytimen määrä ja tarvitaanko standardi tai mukautettu ydinkokoonpano.

3. Palonkestävyysvaatimukset ja sovellettava projekti tai testausstandardi.

4. Asennusmenetelmä, mukaan lukien ohjauskaapin johdotus, putkien asennus, kaapelihyllyn asennus tai laiteliitäntä.

5. Projektille vaadittava kaapelin pituus, pakkaus, dokumentaatio ja tarkastusvaatimukset.

FAQ

1. Pystyykö tämä kupari PVC-palonkestävä joustava ohjauskaapeli ylläpitämään piirin jatkuvuutta tulipalon aikana?

Kaapelissa on palonkestävä kiilleteippikerros, joka auttaa ylläpitämään johtavaa polkua tietyn ajan soveltuvissa palotestausolosuhteissa. Todellinen palonkestävyys riippuu kaapelin rakenteesta, asennustavasta ja määritellyn tuotteen testausvaatimuksista.

2. Mitä johdinmateriaalia tässä kaapelissa on käytetty?

Se käyttää joustavia kuparijohtimia. Johtimien konfiguraatio ja yhden langan suurin halkaisija vaihtelevat nimellispoikkileikkauksen mukaan, ja teknisessä taulukossa olevat arvot on annettu.

3. Mitä poikkileikkauksia ja ydinmääriä on saatavilla?

Listatut poikkileikkaukset ovat 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² ja 6 mm². Suositeltavat hylsymäärät sisältävät 2 - 61 ydintä taulukossa esitetyissä kokoonpanoissa, ja räätälöidyistä ydinmääristä voidaan keskustella projektin vaatimusten mukaan.

4. Voidaanko kaapeli räätälöidä projektia varten?

Kyllä. Johtimien määrä ja kaapelin pituus voidaan räätälöidä projektin spesifikaatioiden mukaan. Ennen tuotantoa on vahvistettava vaadittu johtimen poikkileikkaus, sydämen kokoonpano, palonkestävä rakenne, asennusolosuhteet ja dokumentaatiovaatimukset.

5. Missä tämän tyyppistä kaapelia yleisesti käytetään?

Tyypillisiä käyttökohteita ovat palontorjuntakaapit, rakennusten palosuojajärjestelmät, mekaaniset ja sähkölaitteet, teollisuuden ohjauspiirit ja muut asennukset, joissa vaaditaan joustavaa johdotusta ja palonkestävää kaapelirakennetta.

6. Mitä teknisiä tietoja tarjousta varten tulee toimittaa?

Tarkkaa tarjousta ja teknistä tarkistusta varten ilmoita vaadittu malli, johtimen poikkileikkaus, johtimien määrä, kaapelin pituus, asennusympäristö ja sovellettavat paloturvallisuusvaatimukset. Projektipiirustuksia tai teknisiä eritelmiä voidaan käyttää myös mahdollisuuksien mukaan kaapelin rakenteen vahvistamiseen ennen tuotantoa.
