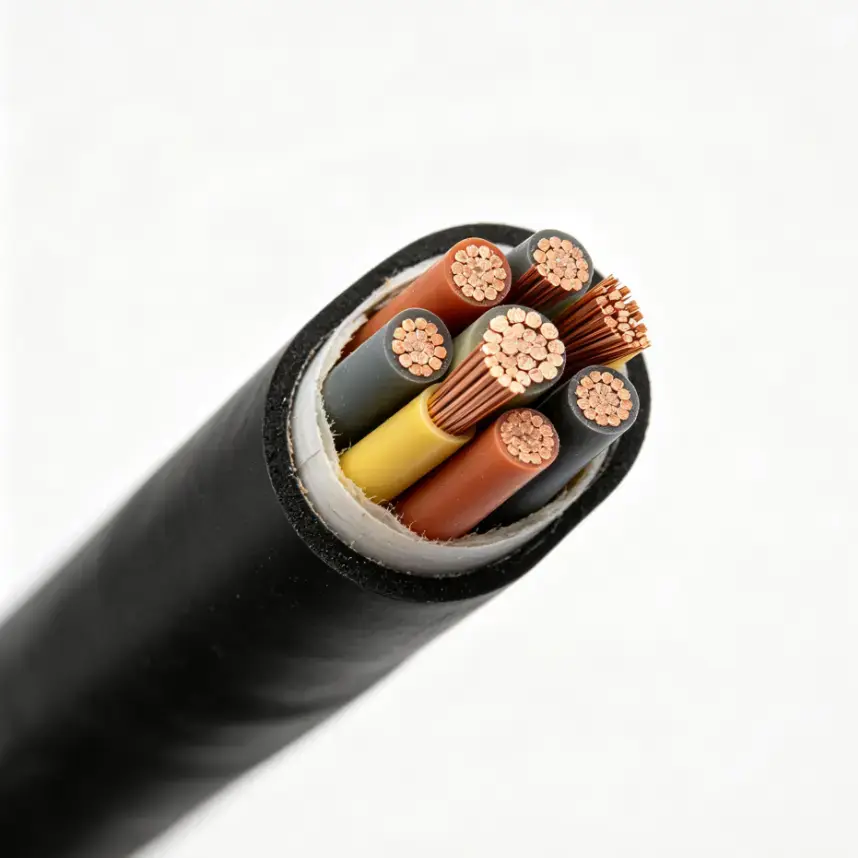

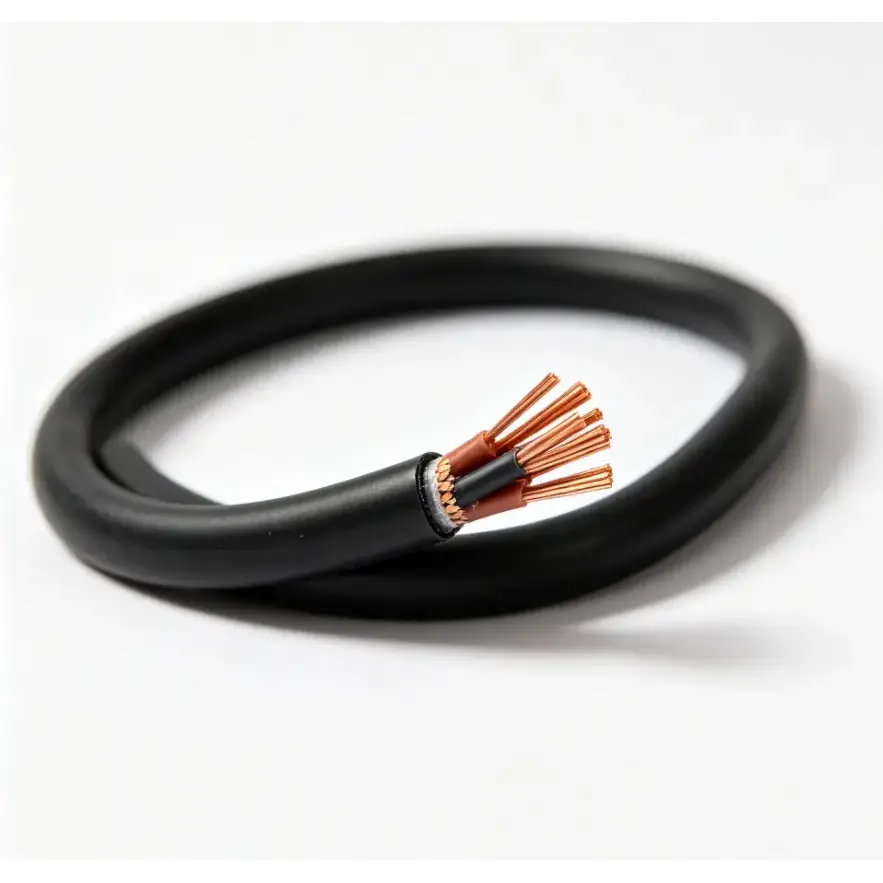

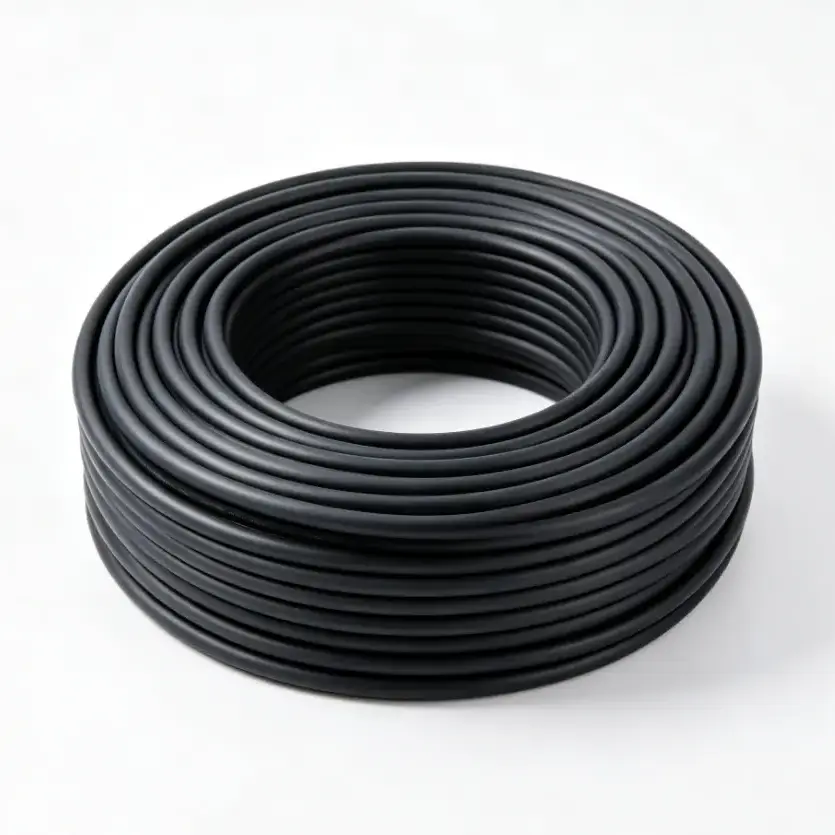

Korkean lämpötilan ohjauskaapeli

Perusmallit: KGG, KFF jne. Eristysmateriaali: silikonikumia tai fluoroplastia.

High Temperature Control Cable on erikoiskäyttöinen kaapeli ohjaus- ja valvontasignaalien lähettämiseen korkeissa lämpötiloissa. Se käyttää johtimena erittäin puhdasta hapetonta kuparia, silikonikumista tai fluoroplastista eristystä sekä valinnaisia ​​suoja- ja suojavaipparakenteita. Monisäikeinen johdin tarjoaa joustavuutta laitteiden johdotukseen, kun taas eriste- ja vaippamateriaalit voidaan valita käyttölämpötilan ja ympäristöolosuhteiden mukaan.

Tämä rakenne on tarkoitettu sovelluksiin, joissa lämpötilan kestävyys on tärkeä osa kaapelin valintaa. Tyypillisiä käyttökohteita ovat metallurgia, lämpökäsittely, teollisuusuunit, lämpökäsittelylaitteet ja muut teollisuuden ohjausjärjestelmät. Varsinainen kaapelispesifikaatio tulee valita jatkuvan lämpötilan, huippulämpötilan, sähkövaatimusten, asennusolosuhteiden ja öljylle, kosteudelle tai syövyttäville aineille altistumisen mukaan.

Tuotetiedot Mitat ja teknisten parametrien taulukko

Materiaali ja rakenne

1. Erittäin puhdas hapeton kuparijohdin

Johdin on valmistettu erittäin puhtaasta hapettomasta kuparista monisäikeisessä joustavassa rakenteessa. Verrattuna jäykkään kiinteään johtimeen, säikeinen rakenne sopii paremmin laitteiden ja ohjauskaappien reitittämiseen. Käytettävissä oleva johtimen poikkipinta-ala on 0,5 mm² - 10 mm² luetellun erittelyalueen mukaan.

2. Silikonikumieriste tai fluoroplastinen eristys

Silikonikumi ja fluoroplasti tarjoavat lämpöä kestävät eristysvaihtoehdot erilaisiin käyttöolosuhteisiin. Materiaalin valinnassa tulee ottaa huomioon jatkuva työskentelylämpötila, lyhytaikainen altistuminen lämpötilalle, mekaaniset vaatimukset ja ympäröivä ympäristö mieluummin kuin pelkkä lämpötila.

3. Valinnainen suojaus ohjauspiireille

Kaapeli voidaan varustaa kuparilankapunolla tai kuparinauhakääreellä, kun suojausta tarvitaan. Määritetty suojauksen peittoaste on ≥80 %. Suojaus on erityisen tärkeää silloin, kun ohjaus- tai valvontapiirit on asennettu lähelle laitteita, jotka voivat aiheuttaa sähköisiä häiriöitä.

4. Useita vaipan materiaalivaihtoehtoja

Ulkovaipassa voidaan käyttää korkeita lämpötiloja kestävää, vähän savua olevaa halogeenitonta palonestoainetta, silikonikumia, fluoroplastista tai nitriilivaippaseosta. Saatavilla oleva rakenne tarjoaa erilaisia ​​yhdistelmiä lämpötilan kestävyydestä sekä öljyn, hapon, alkalin ja muiden teollisten olosuhteiden kestävyydestä.

Suorituskykyä ja sovelluksia koskevat näkökohdat

Ohjauskaapelin käyttölämpötila määräytyy kaapelin täydellisen rakenteen mukaan, mukaan lukien johdin, eristys, vaippa ja asennusolosuhteet. Tästä syystä lämpötilaluokka, ympäristöaltistus ja sähkövaatimukset tulee vahvistaa yhdessä ennen spesifikaation valitsemista.

1. Pitkän ja lyhyen aikavälin lämpötilavaatimukset

Käytettävissä olevat pitkän aikavälin käyttölämpötilaluokat ovat 90 ℃, 180 ℃ ja 200 ℃. Valitusta rakenteesta riippuen lyhytaikainen huippulämpötila voi nousta 250 ℃ - 280 ℃. Silikonikumi- ja FEP-fluoroplastiset versiot kestävät myös -60 ℃ lämpötiloja. Valitun laadun tulee vastata laitteen todellista lämpötilaprofiilia.

2. Ohjaus- ja valvontapiirien sähköinen suorituskyky

Happivapaa kuparijohdin tarjoaa tarvittavan sähköpolun ohjaus- ja valvontasignaaleille, kun taas eristysresistanssi ja kestojännite tarjoavat mitattavia sähköisen suorituskyvyn indikaattoreita. Jos sähkömagneettiset häiriöt ovat huolestuttavia, voidaan määrittää kuparipunos tai kuparinauhasuojaus.

3. Teollisten työolosuhteiden kestävyys

Korkean lämpötilan alueilla voi myös olla öljyä, kosteutta, pölyä, happamia tai emäksisiä aineita. Vaippa tulee siksi valita todellisen ympäröivän väliaineen mukaan. Silikonikumista, fluoroplastista ja nitriilivaippaa voidaan harkita erilaisissa lämpötilan ja ympäristön altistumisen yhdistelmissä.

4. Joustava asennus laitteiden ympärille

Monisäikeinen johdinrakenne tukee joustavaa reititystä teollisuuskoneiden, ohjauskaappien ja lämpölaitteiden ympärille. Johtimien määrä, johtimen poikkileikkaus ja kaapelin kokonaisrakenne tulee sovittaa käytettävissä olevan asennustilan ja piirin vaatimusten mukaan.

Tyypilliset teolliset sovellukset

Tätä kaapelia käytetään ohjaus-, valvonta- ja signaalipiireihin teollisuusympäristöissä, joissa kohonneet lämpötilat vaikuttavat kaapelin valintaan. Tyypillisiä sovelluksia ovat:

●Metallurgian ja metallinkäsittelylaitteet

●Lämpökäsittelylinjat ja lämpökäsittelylaitteet

●Teolliset uunit ja lämmitysjärjestelmät

●Korkean lämpötilan tuotantokoneet

●Teolliset ohjauskaapit ja laiteliitännät

●Lämpötilan valvonta- ja ohjauspiirit

●Laitteet, jotka ovat alttiina öljylle, kosteudelle, pölylle tai syövyttävälle teollisuusmateriaalille

Laadunvalvonta ja tekninen tarkastus

Teollisuuden kaapelihankinnoissa tuotteen todentamisen tulisi keskittyä mitattavissa oleviin rakenteisiin ja sähköisiin parametreihin. Keskeisiä kohteita ovat johtimen materiaali, johtimen poikkileikkaus, sydämen määrä, eristysmateriaali, vaipan rakenne, nimellisjännite, eristysresistanssi, johtimen resistanssi ja kestojännite.

Tuotannon tarkastus voi sisältää mittatarkistuksia, johtimien resistanssitestausta, eristysresistanssitestausta ja tehon taajuuden kestojännitetestausta soveltuvien tuotespesifikaatioiden mukaisesti. Suunnittelu- ja vientitilauksia varten tekniset dokumentaatiot ja testikirjat voidaan vahvistaa vaadittujen eritelmien ja projektiehtojen mukaisesti.

Mitä tulee varmistaa ennen tilaamista?

Korkean lämpötilan ohjauskaapelin määrityksiä varten seuraavat tiedot on vahvistettava ennen tarjousta tai tuotantoa:

● Jatkuva käyttölämpötila ja mahdollinen lyhytaikainen huippulämpötila

●Vaadittu johtimen poikkipinta-ala ja johtimien lukumäärä

● Nimellisjännite- ja sähkötehovaatimukset

●Tarvitaanko kuparipunos tai kuparinauhasuojaus

●Required sheath material and environmental resistance

●Altistuminen öljylle, hapolle, alkalille, kosteudelle, pölylle tai syövyttäville aineille

●Vaadittu paloa hidastava tai palonkestävä suorituskyky

●Kaapelin pituus, pakkaus ja tekniset asiakirjat

FAQ

1. Minkä lämpötilan tämä korkean lämpötilan ohjauskaapeli kestää jatkuvasti?

Saatavilla pitkän aikavälin käyttölämpötilaluokkia ovat 90 ℃, 180 ℃ ja 200 ℃. Valitusta rakenteesta riippuen lyhytaikainen huippulämpötila voi nousta 250 ℃ - 280 ℃. Silikonikumi- ja FEP-fluoroplastiset versiot kestävät myös alhaisia ​​lämpötiloja -60 ℃ asti.

2. Mitä johdinmateriaalia käytetään?

Johtimessa käytetään erittäin puhdasta hapetonta kuparia monisäikeisessä joustavassa rakenteessa. Käytettävissä oleva johtimen poikkipinta-ala on 0,5–10 mm² lueteltujen teknisten eritelmien mukaan.

3. Voidaanko suojausta lisätä?

Kyllä. Valinnainen suojaus sisältää kuparilankapunoksen tai kuparinauhakääreen, jonka suojauksen peittoaste on ≥80 %. Suojausrakenne voidaan valita ohjausjärjestelmän ja sähkömagneettisen ympäristön mukaan.

4. Voitko mukauttaa kaapelisydämiä, poikkileikkausta, suojausta ja paloa hidastavia laatuja?

Kyllä. Listattu rakenne tukee 2-61 sydäntä ja johtimien poikkileikkauksia 0,5-10 mm². Suojaus, vaippamateriaali, palonesto- tai palonkestävyysvaatimukset ja kaapelin pituus voidaan vahvistaa sovelluksen ja teknisten eritelmien mukaan.

5. Soveltuuko kaapeli öljy-, happo- ja emäsaltistukseen?

Saatavilla olevat vaippavaihtoehdot sisältävät silikonikumia, fluoroplastia, nitriilivaippaseosta ja korkeita lämpötiloja kestävää PVC:tä. Jos öljyä, happoa, alkalia, kosteutta tai syövyttäviä aineita esiintyy, vaipan materiaali tulee valita todellisen työympäristön mukaan.

6. Mitä tietoja tarvitaan ulkomaankaupan joukkotilaukseen?

Ilmoita vaadittu johtimen poikkileikkaus, sydämen määrä, käyttölämpötila, nimellisjännite, suojausvaatimus, vaipan materiaali, kaapelin pituus, sovellusympäristö ja sovellettavat tekniset standardit. Näiden tietojen avulla kaapelin rakenne ja tuotantospesifikaatio voidaan vahvistaa ennen tarjousta.
